محصولات اشنایدر الکتریک

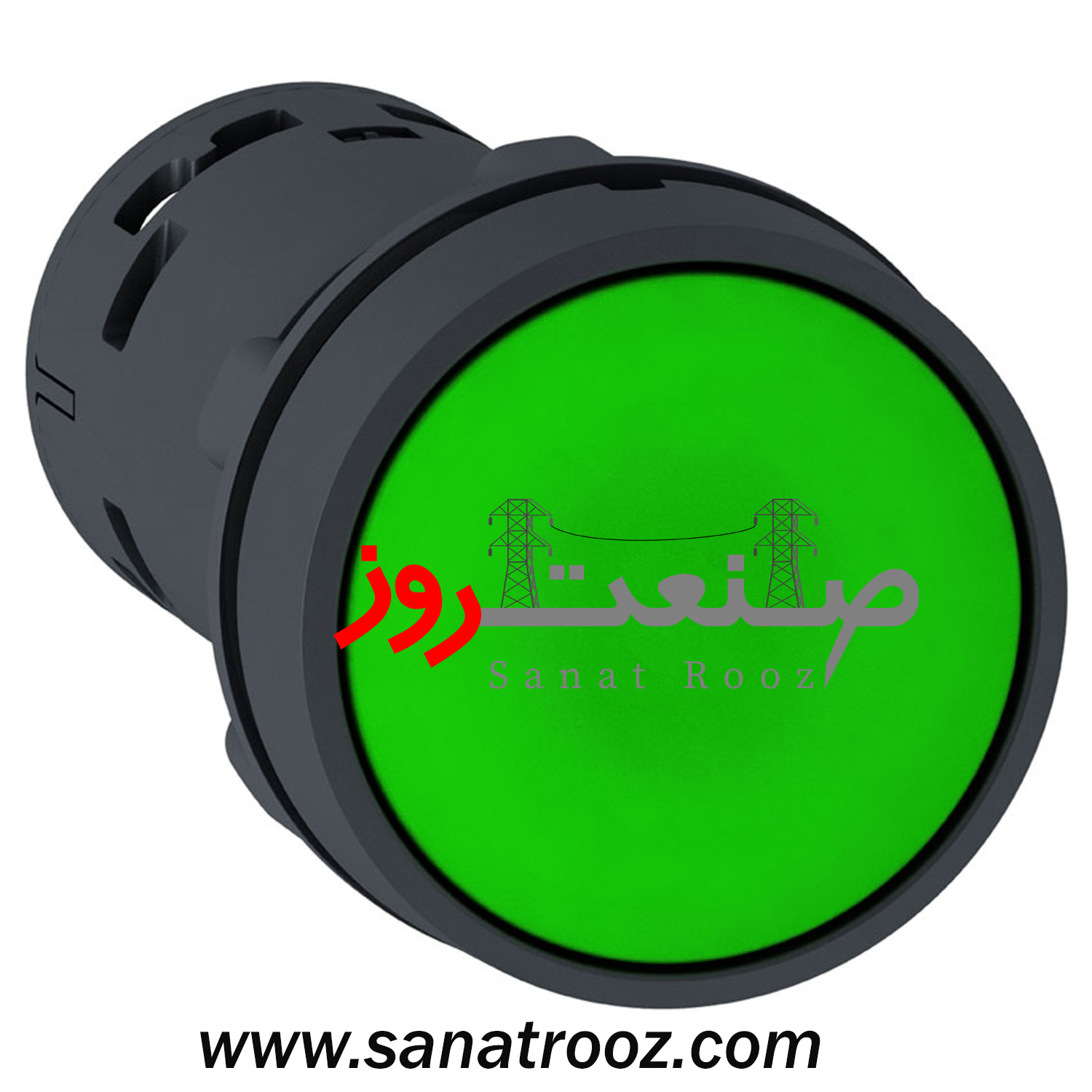

طیف Harmony® XB7 از کنترلرهای پلاستیکی و سیگنالینگ، برای استفاده در بخش های صنعتی و ساختمانی طراحی شده است. استفاده از این سری محصولات بسیار ساده بوده و به راحتی قابل نصب می باشند.
این محصولات شامل:
پوش باتن ها و سوئیچ های طراحی شده برای کنترل شروع/توقف ماشین آلات می باشند که عبارتند از:

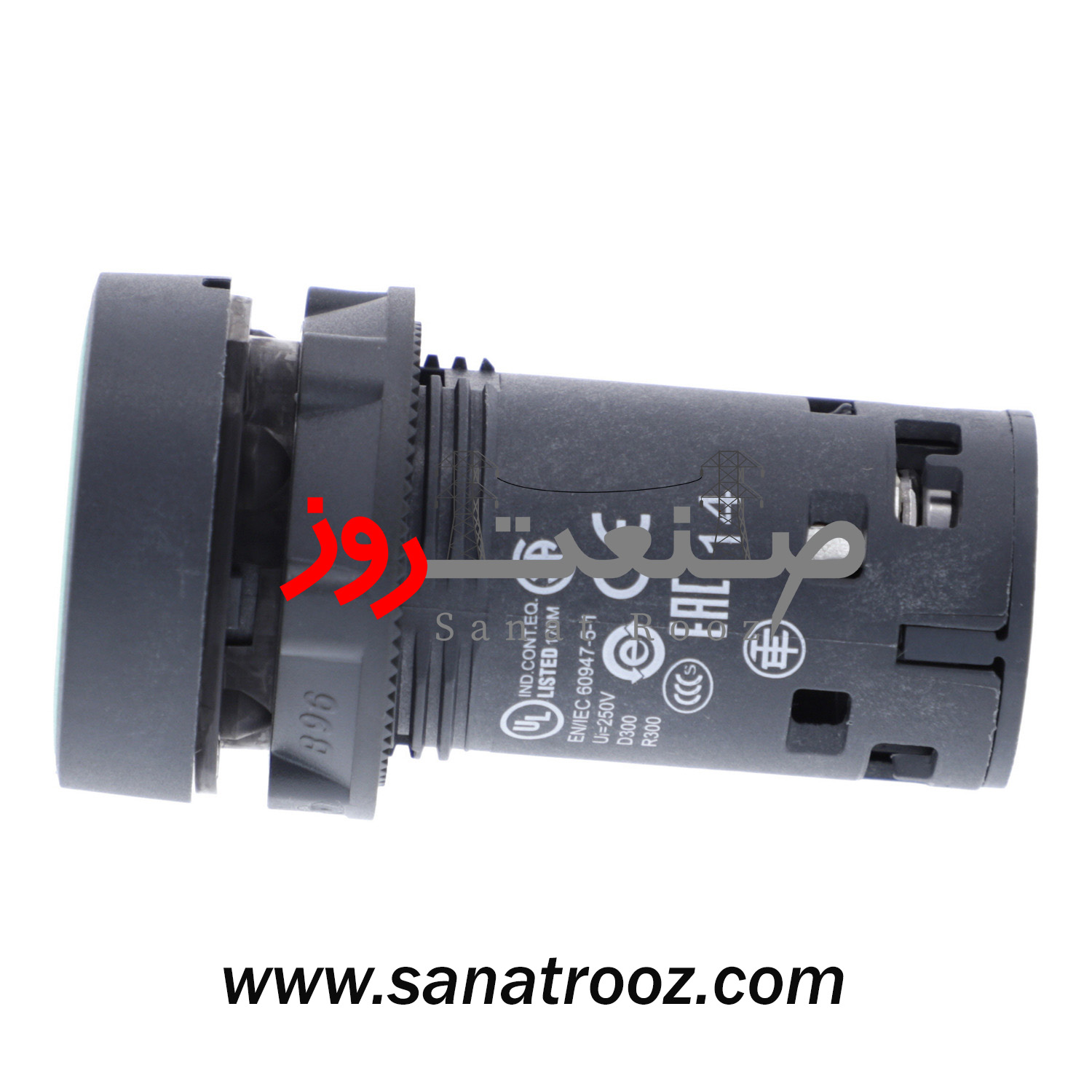

ابعاد:
قطر: 22 میلی متر
قطر محل نصب: 22 میلی متر
طول: 29 میلی متر
عرض: 29 میلی متر
عمق: 51.5 میلی متر
| فنی | |
| سِری ساخت | Harmony XB7 |
| کد فنی | XB7NA31 |
| نام اختصاری | XB7 |
| نوع ولتاژ | 600V |
| تعداد در هر بسته | 10 عدد |
| نوع عملکرد | بازگشت فنری |
| پایداری الکتریکی | Λ <= 10exp(-6) at 17 V, 5 mA conforming to EN/IEC 60947-5-4 |
| تعداد کنتاکتهای کمکی | 1NO |
| نوع کلید | پوش باتن |
| توضیحات مربوط به پایه ها | (13-14)NO |
| دوام الکتریکی | 1000000cycles, DC-13, 0.3 A at 24 V, operating rate: 216000 cyc/mn, load factor0.5 conforming to EN/IEC 60947-5-1 appendix C , 1000000cycles, AC-15, 0.03 A at 230 V, operating rate: 216000 cyc/mn, load factor:0.5 conforming to EN/IEC 60947-5-1 appendix C , 1000000cycles, AC-15, 0.09 A at 240 V, operating rate: 108000 cyc/mn, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C |
| دسته بندی اضافه ولتاژ | Class II conforming to IEC 61140 |
| رنج جریان کاری | 0.1A at 250 V, DC-13, R300 conforming to EN/IEC 60947-5-1 , 0.22A at 125 V, DC-13, R300 conforming to EN/IEC 60947-5-1 , 0.3A at 240 V, AC-14, D300 conforming to EN/IEC 60947-5-1 , 0.6A at 120 V, AC-14, D300 conforming to EN/IEC 60947-5-1 |
| رنج ولتاژ عایق بندی [Ui] | 250V (degree of pollution: 3) conforming to EN/IEC 60947-1 |
| چگونگی نصب | Fixing hole: Ø 22.5 mm (22.3 +0.4/0) conforming to EN/IEC 60947-1 |
| میزان تحمل ناگهانی ولتاژ | 4kV conforming to EN/IEC 60947-1 |
| حالت نصب | از طریق مهره ای که در پشت چراغ سیگنال تعبیه شده با نیروی 2.4…2 نیوتون بر متر |
| گواهینامه محصول | CCC , GOST |
| دوام مکانیکی | 1000000 بار |
| میزان گشتاور | 1.2…0.8 N.m EN 60947-1 |
| استحکام در برابر لرزش | 5gn (f = 2…500 Hz) conforming to IEC 60068-2-6 |
| استحکام در برابر ضربه | 30gn (duration = 18 ms) for half sine wave acceleration conforming to IEC 60068-2-27 ,50gn (duration = 11 ms) for half sine wave acceleration conforming to IEC 60068-2-27 |
| مدت زمان گارانتی | 12 ماه |
| خصوصیات ظاهری | |
| جنس بدنه | باکالیت |
| رنگ | سبز |

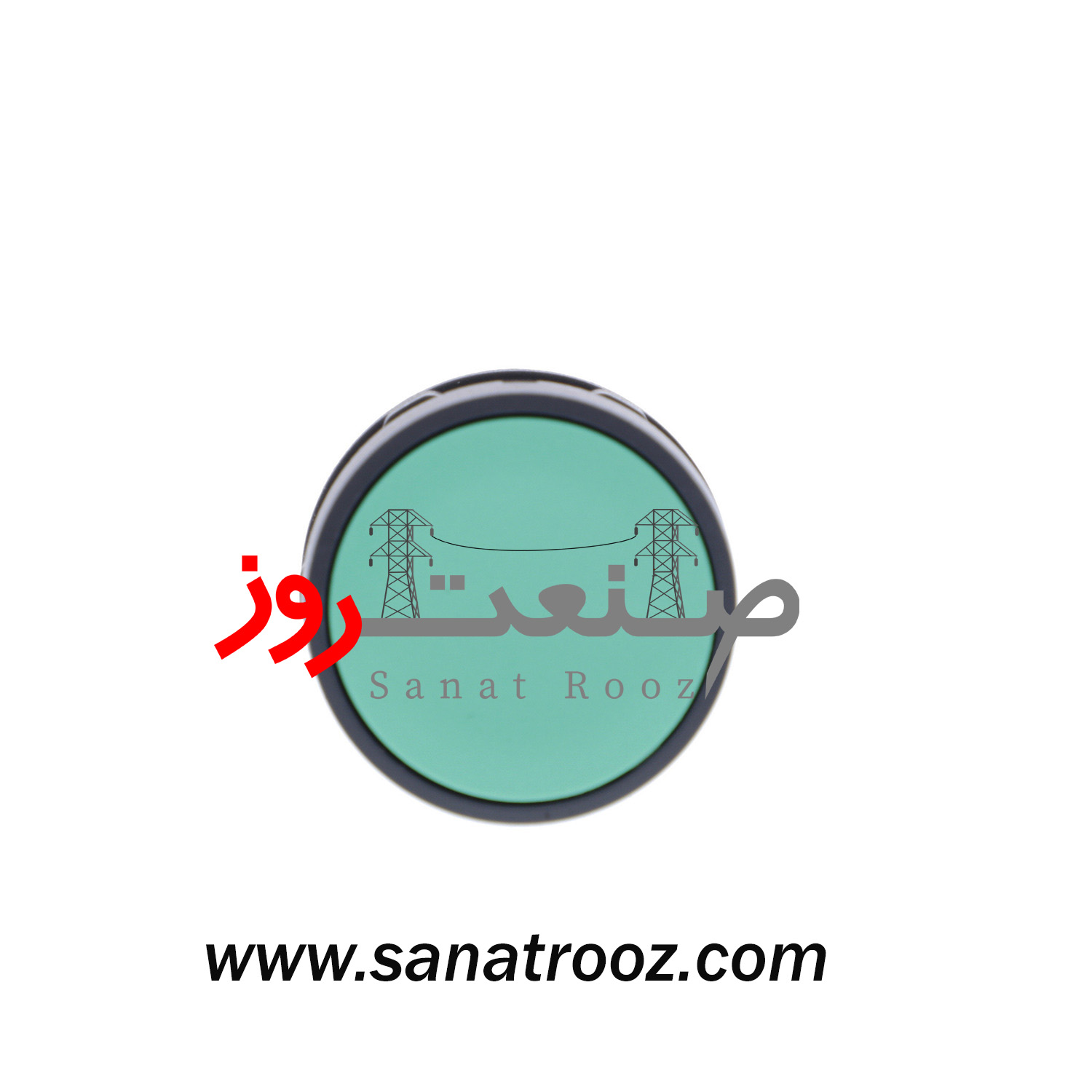

| نمای ظاهری | مسطح، سبز بدون علامت |
| معرفی محصول | محصول تک رنگ |
| مرکز سوراخ | کوچکتر و مساوی30x 40 mm ساپورت پنل های فلزی 6…1 میلی متر ، کوچکتر و مساوی30x 40 mm ساپورت پنل های پلاستیکی 6…2 میلی متر |
| شکل سر چراغ | گرد |
| شکل سرپیچ | Cross head compatible with JIS No 1 screwdriver , Cross head compatible with Philips no 1 screwdriver , Cross head compatible with pozidriv No 1 screwdriver , Slotted head compatible with flat Ø 4 mm screwdriver , Slotted head compatible with flat Ø 5.5 mm screwdriver |
| وزن محصول | 0.021 کیلوگرم |
| اتصالات | |
| عملکرد اتصال | آهسته |
| باز شدن اتصال | با اتصال مثبت NO |
| حفاظت اتصال کوتاه | 4A cartridge fuse type gG conforming to EN/IEC 60947-5-1 |

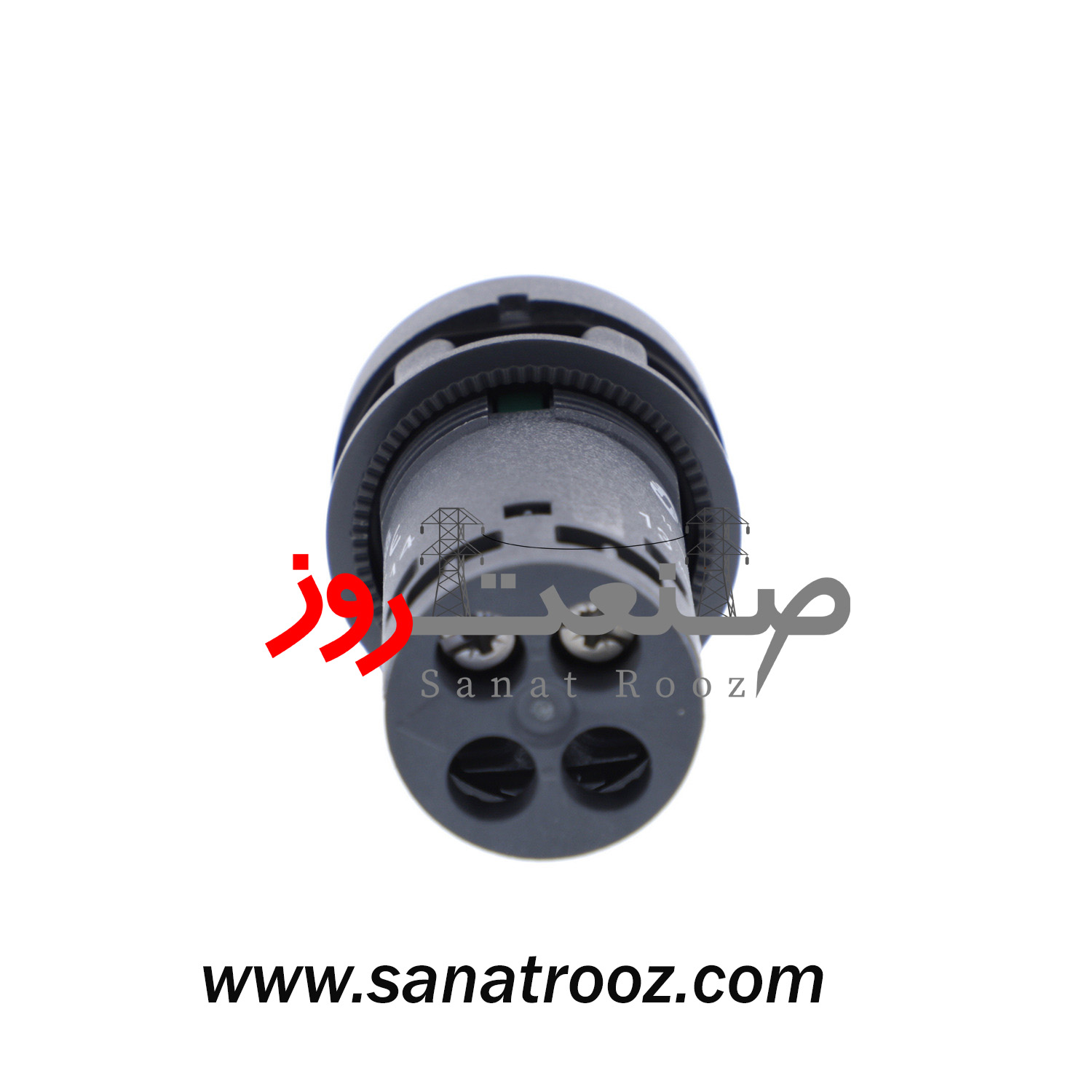

| اتصالات – ترمینال ها | Screw clamp terminals : <= 2 x 1.5 mm² with cable end conforming to EN/IEC 60947-1 , Screw clamp terminals : 1 x 0.34…2 x 2.5 mm² without cable end conforming to EN/IEC 60947-1 |
| محیطی | |
| نوع حفاظت | TH |
| درجه حفاظت بر حسب IP | حالت پشت: IP20 IEC 60529 , حالت روبرو: IP65 IEC 60529 |
| درجه حفاظت بر حسب NEMA | NEMA 12 conforming to UL 50 E , NEMA 3 conforming to UL 50 E |
| میزان دمای مجاز محیط برای نصب | 70 تا 25- درجه سانتیگراد |
| میزان دمای مجاز محیط برای نگهداری کالا | 70 تا 40- درجه سانتیگراد |
| استانداردها | |
| استانداردها | EN/IEC 60947-1 , EN/IEC 60947-5-1 , JIS C 4520 , UL 508 , CSA C22.2 No 14 |
