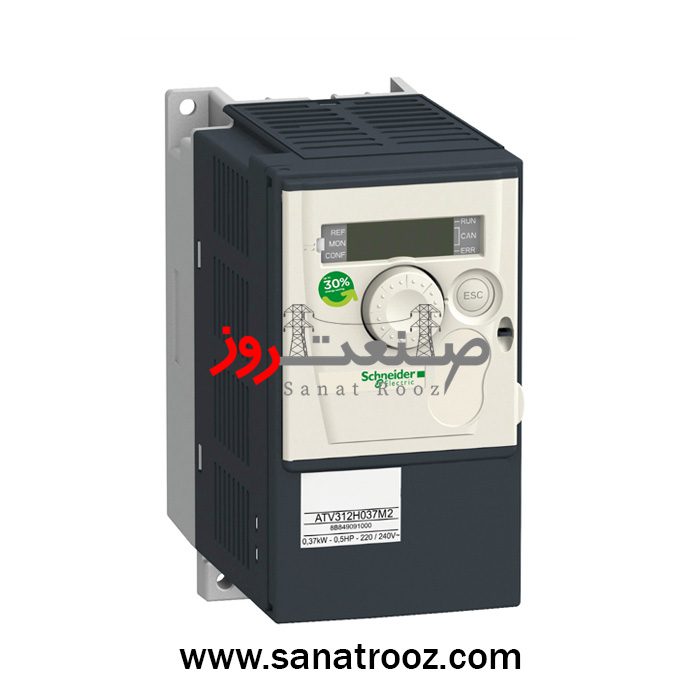

اینورتر ۰.۳۷ کیلو وات تک فاز ATV۳۱۲ اشنایدر
Variable speed drive, ATV312, 0.37kW, 0.5hp, 200..240V, 1 phase supply, 3.3A, CANopen, Modbus
با گارانتی
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 0.37 کيلو وات تک فاز ATV312 اشنایدر |
| سری محصول | Altivar 312 |
| کد فنی | ATV312H037M2 |
| توان نامی موتور | 0.37 کیلو وات |
| توان اسب بخار | 0.5 HP |
| نوع ورودی برق | تک فاز |
| ولتاژ ورودی نامی | 200 تا 240 ولت AC |
| محدوده ولتاژ ورودی | 170 تا 264 ولت |
| فرکانس شبکه | 50 تا 60 هرتز |
| جریان ورودی در 200V | 5.3 آمپر |
| جریان ورودی در 240V | 4.4 آمپر |
| جریان خروجی پیوسته | 3.3 آمپر در 4kHz |
| حداکثر جریان گذرا | 5 آمپر به مدت 60 ثانیه |
| توان ظاهری | 1 kVA |
| حداکثر فرکانس خروجی | 0 تا 500 هرتز |
| فرکانس سوئیچینگ قابل تنظیم | 2 تا 16 کیلوهرتز |
| گشتاور ترمز | 150٪ به مدت 60 ثانیه با مقاومت ترمز |
| نوع کنترل موتور | Vector Control بدون سنسور (Sensorless Flux Vector) |
| پروتکلهای ارتباطی | Modbus / CANopen |
| درجه حفاظت | IP20 (بالا) / IP21 ترمینال |
| ابعاد (ارتفاع × عرض × عمق) | 145 × 72 × 132 میلیمتر |
| نوع نصب | دیواری – همراه هیتسینک |
| دمای کاری | 10- تا 50+ درجه بدون کاهش توان |
| ارتفاع مجاز نصب | تا 1000 متر بدون Derating |
| تعداد ورودی دیجیتال | 6 عدد |
| تعداد خروجی دیجیتال | 2 عدد |
| تعداد ورودی آنالوگ | 3 عدد |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن خالص | 1.5 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
اینورتر 0.37 کیلو وات تک فاز ATV312 اشنایدر مدل ATV312H037M2 با جریان خروجی واقعی 3.3 آمپر و کنترل Vector بدون سنسور، یک درایو صنعتی سبک و دقیق برای CNC کوچک، نوار نقاله و دستگاههای بستهبندی است. این محصول با گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک و عرضه رسمی توسط شرکت صنعت روز ارائه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
درایو ۰.۳۷ کیلو وات تک فاز ATV312 اشنایدر
اینورتر ۰.۳۷ کیلو وات تک فاز ATV312 اشنایدر با کدفنی ATV312H037M2 یکی از پرکاربردترین درایوهای توان پایین صنعتی از برند Schneider Electric است که برای ماشینآلات ساده، دستگاههای سبک و کاربردهای نیمهصنعتی طراحی شده است.
این مدل با ورودی تک فاز ۲۰۰ تا ۲۴۰ ولت AC کار میکند و محدوده ولتاژ مجاز آن بین ۱۷۰ تا ۲۶۴ ولت است؛ بنابراین در شرایط نوسان برق شهری عملکرد پایداری دارد.
جریان خروجی پیوسته دستگاه برابر ۳.۳ آمپر در فرکانس سوئیچینگ ۴ کیلوهرتز است؛ عددی که برای انتخاب موتورهای ۰.۳۷ کیلو وات بسیار کلیدی محسوب میشود. در حالت گذرا نیز تا ۵ آمپر به مدت ۶۰ ثانیه را تحمل میکند.
توان ظاهری دستگاه ۱ kVA است که نشان میدهد برای بارهای سبک با مصرف پایین انرژی کاملاً مناسب است.
حداکثر فرکانس خروجی ۰ تا ۵۰۰ هرتز امکان کنترل دقیق سرعت در موتورهای آسنکرون کوچک را فراهم میکند. این ویژگی در دستگاههای CNC کوچک، نوار نقالههای سبک، دستگاههای بستهبندی و میکسرهای آزمایشگاهی اهمیت زیادی دارد.
فرکانس سوئیچینگ قابل تنظیم بین ۲ تا ۱۶ کیلوهرتز است که امکان بهینهسازی نویز صوتی و عملکرد حرارتی موتور را فراهم میکند.
نوع کنترل موتور در این مدل Sensorless Flux Vector Control است؛ یعنی بدون نیاز به انکودر، کنترل گشتاور دقیقتری نسبت به کنترل V/F ساده ارائه میدهد.
گشتاور ترمز تا ۱۵۰٪ به مدت ۶۰ ثانیه با مقاومت ترمز در دسترس است که برای توقف سریع موتورهای سبک کاربرد دارد.
از نظر ارتباطی، پورت Modbus و CANopen بهصورت داخلی پشتیبانی میشوند و امکان اتصال به PLC را فراهم میکنند.
در بخش حفاظتی، این مدل دارای حفاظت اضافه جریان، حفاظت اضافه ولتاژ، حفاظت افت ولتاژ، حفاظت دمای درایو و حفاظت حرارتی موتور است.
ابعاد فشرده ۱۴۵×۷۲×۱۳۲ میلیمتر و وزن خالص فقط ۱.۵ کیلوگرم باعث میشود اینورتر در تابلوهای کوچک فضای بسیار کمی اشغال کند.
درجه حفاظت IP20/IP21 آن را برای نصب داخل تابلو برق مناسب میکند.
🔹 ATV312H037M2 یک درایو کوچک ولی مهندسیشده است که برای کاربردهای ساده و ماشینآلات سبک صنعتی انتخابی اقتصادی و مطمئن محسوب میشود.
ظرفیت عملکرد (Performance Capacity)
| شاخص | مقدار واقعی |
|---|---|
| توان موتور | ۰.۳۷ کیلو وات |
| توان اسب بخار | ۰.۵ HP |
| ولتاژ ورودی | ۲۰۰ تا ۲۴۰ ولت تک فاز |
| محدوده ولتاژ | ۱۷۰ تا ۲۶۴ ولت |
| جریان خروجی پیوسته | ۳.۳ آمپر |
| جریان ورودی در 200V | ۵.۳ آمپر |
| جریان ورودی در 240V | ۴.۴ آمپر |
| توان ظاهری | ۱ kVA |
| فرکانس خروجی | ۰ تا ۵۰۰ هرتز |
| فرکانس سوئیچینگ | ۲ تا ۱۶ کیلوهرتز |
| کنترل موتور | Vector بدون سنسور |
| شیب شتاب و توقف | ۰.۱ تا ۹۹۹.۹ ثانیه |
| جبران لغزش موتور | خودکار |
| تعداد ورودی دیجیتال | ۶ |
| تعداد خروجی دیجیتال | ۲ |
| تعداد ورودی آنالوگ | ۳ |
| تعداد خروجی آنالوگ | ۱ |
نتیجه مهندسی:
برای موتورهای سبک با جریان کمتر از ۳.۳ آمپر، این مدل انتخابی دقیق و اقتصادی است.
کاربرد در صنایع و ماشینآلات سبک
دستگاه CNC کوچک
نوار نقاله سبک
دستگاههای بستهبندی
فن و پمپ کوچک
میکسرهای آزمایشگاهی
ماشینآلات کارگاهی سبک
مشخصات محصول
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 0.37 کيلو وات تک فاز ATV312 اشنایدر |
| سری محصول | Altivar 312 |
| کد فنی | ATV312H037M2 |
| توان نامی موتور | 0.37 کیلو وات |
| توان اسب بخار | 0.5 HP |
| نوع ورودی برق | تک فاز |
| ولتاژ ورودی نامی | 200 تا 240 ولت AC |
| محدوده ولتاژ ورودی | 170 تا 264 ولت |
| فرکانس شبکه | 50 تا 60 هرتز |
| جریان ورودی در 200V | 5.3 آمپر |
| جریان ورودی در 240V | 4.4 آمپر |
| جریان خروجی پیوسته | 3.3 آمپر در 4kHz |
| حداکثر جریان گذرا | 5 آمپر به مدت 60 ثانیه |
| توان ظاهری | 1 kVA |
| حداکثر فرکانس خروجی | 0 تا 500 هرتز |
| فرکانس سوئیچینگ قابل تنظیم | 2 تا 16 کیلوهرتز |
| گشتاور ترمز | 150٪ به مدت 60 ثانیه با مقاومت ترمز |
| نوع کنترل موتور | Vector Control بدون سنسور (Sensorless Flux Vector) |
| پروتکلهای ارتباطی | Modbus / CANopen |
| درجه حفاظت | IP20 (بالا) / IP21 ترمینال |
| ابعاد (ارتفاع × عرض × عمق) | 145 × 72 × 132 میلیمتر |
| نوع نصب | دیواری – همراه هیتسینک |
| دمای کاری | 10- تا 50+ درجه بدون کاهش توان |
| ارتفاع مجاز نصب | تا 1000 متر بدون Derating |
| تعداد ورودی دیجیتال | 6 عدد |
| تعداد خروجی دیجیتال | 2 عدد |
| تعداد ورودی آنالوگ | 3 عدد |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن خالص | 1.5 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
جریان خروجی پیوسته برابر 3.3 آمپر در 4kHz بوده و تا 5 آمپر به مدت 60 ثانیه قابل تحمل است.
بله، ورودی دستگاه 200 تا 240 ولت تک فاز بوده و در محدوده 170 تا 264 ولت عملکرد پایدار دارد.
ATV312 دارای کنترل Vector بدون سنسور، ورودی آنالوگ بیشتر، خروجی دیجیتال بیشتر و پشتیبانی CANopen است؛ در حالی که ATV12 بیشتر برای کاربردهای ساده V/F طراحی شده است.
تا 500 هرتز قابل تنظیم است که برای کاربردهای سرعت بالا مناسب است.
برای CNC کوچک، نوار نقاله سبک، دستگاه بستهبندی، فن و پمپ کوچک صنعتی بهترین انتخاب محسوب میشود.
