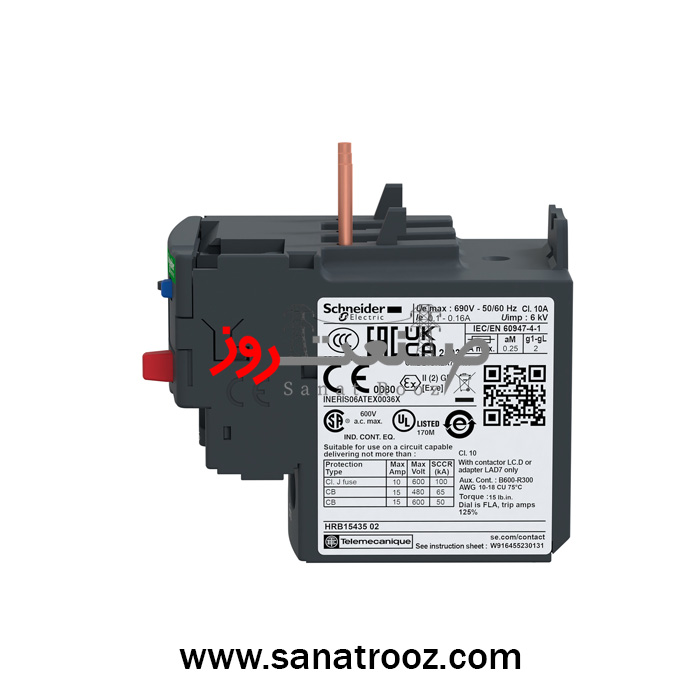

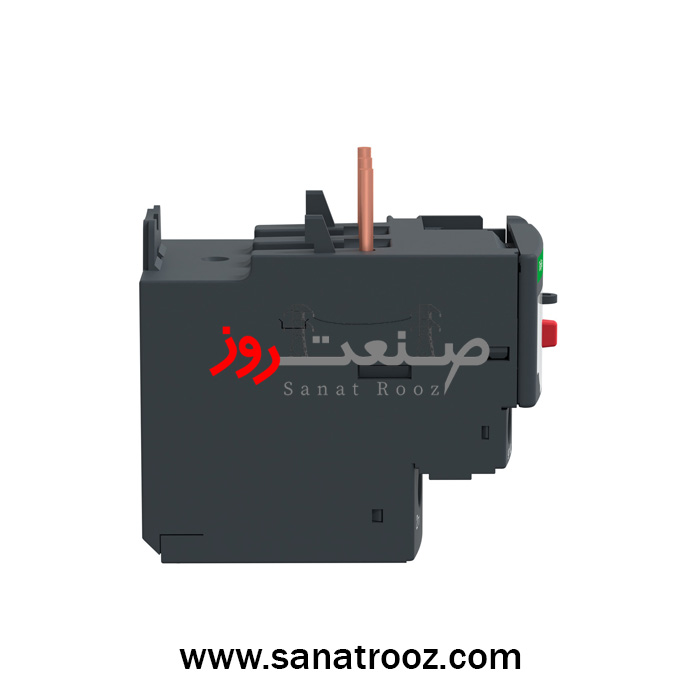

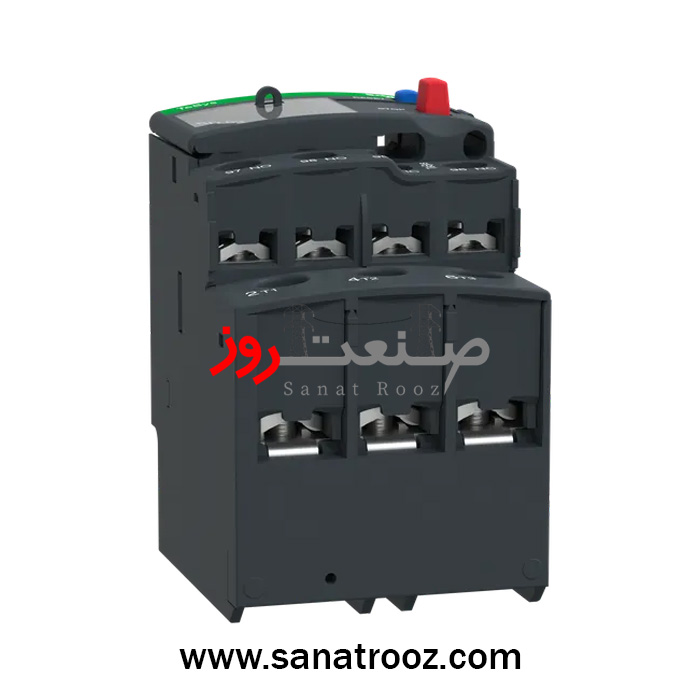

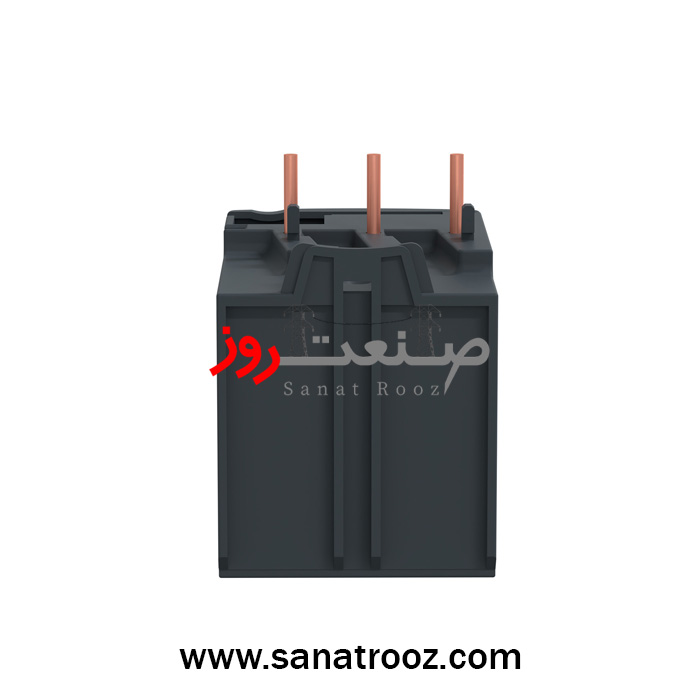

بیمتال 0.25 الی 0.4 آمپر اشنایدر الکتریک مدل LRD03
بیمتال اشنایدر الکتریک مدل LRD03 یکی از دقیقترین و استانداردترین رلههای حفاظتی در سری TeSys Deca است که برای حفاظت موتورهای با جریان پایین طراحی شده است. این مدل با رنج تنظیم 0.25 تا 0.4 آمپر، بهصورت ویژه برای موتورهای ابزار دقیق، پمپهای کممصرف، تجهیزات لابراتواری، سیستمهای اتوماسیون سبک و دستگاههای ظریف صنعتی استفاده میشود.
عملکرد این بیمتال بر پایه تکنولوژی حرارتی دو فلزی است که با افزایش جریان، تغییر شکل کنترلشدهای ایجاد میکند و باعث تریپ مدار میشود. این طراحی در کنار کلاس حفاظتی 10A باعث شده زمان قطع مدار کاملاً مطابق استاندارد IEC 60947-4-1 و با دقت بالا انجام شود. قابلیت Phase Failure Sensitivity نیز باعث میشود در صورت از دسترفتن یک فاز، مدار بهصورت فوری قطع شده و از آسیب جدی موتور جلوگیری شود.
جدول تنظیمات حفاظتی — Protection Settings
| ویژگی | مقدار / توضیحات |
|---|---|
| رنج تنظیم اضافهبار (Long Time Pickup) | 0.25 تا 0.4 آمپر |
| تاخیر قطع (Long Time Delay) | کلاس 10A طبق IEC 60947-4-1 |
| حفاظت اتصال کوتاه (Instantaneous) | — (بیمتال فاقد حفاظت اتصالکوتاه است) |
| حساسیت به قطع فاز (Phase Failure Protection) | دارد |
| جبران حرارت محیط (Thermal Compensation) | دارد |
| قابلیت Test / Reset | کلیدهای STOP و RESET روی محصول |
| نوع سنسینگ | حرارتی دو فلزی (Bi-metal Sensing) |
| نوع Trip | حرارتی – تاخیر استاندارد کلاس 10A |

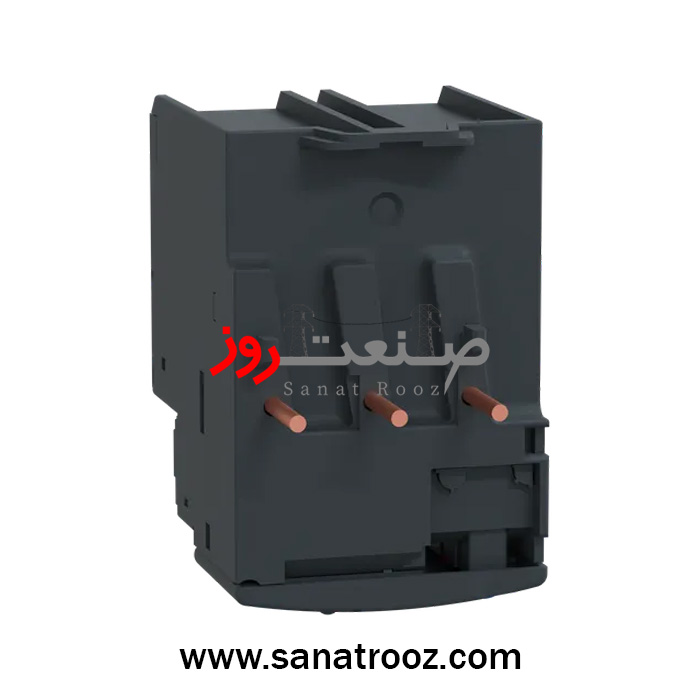

مدل LRD03 بهطور کامل با کنتاکتورهای سری LC1D09 تا LC1D38 سازگار است و بدون نیاز به هیچ تبدیلی، مستقیماً زیر کنتاکتور نصب میشود. بدنه کوچک و وزن کم آن باعث شده این تجهیز در تابلوهای کوچک و فضاهای محدود، گزینهای ایدهآل باشد. ابعاد استاندارد 66×45×70 میلیمتر اجازه میدهد در طراحی تابلوهای فشرده نیز استفاده شود.

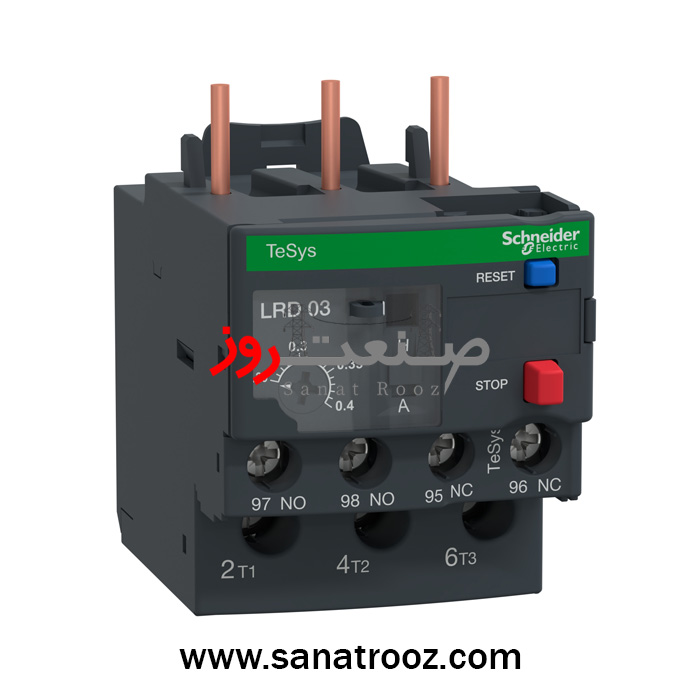

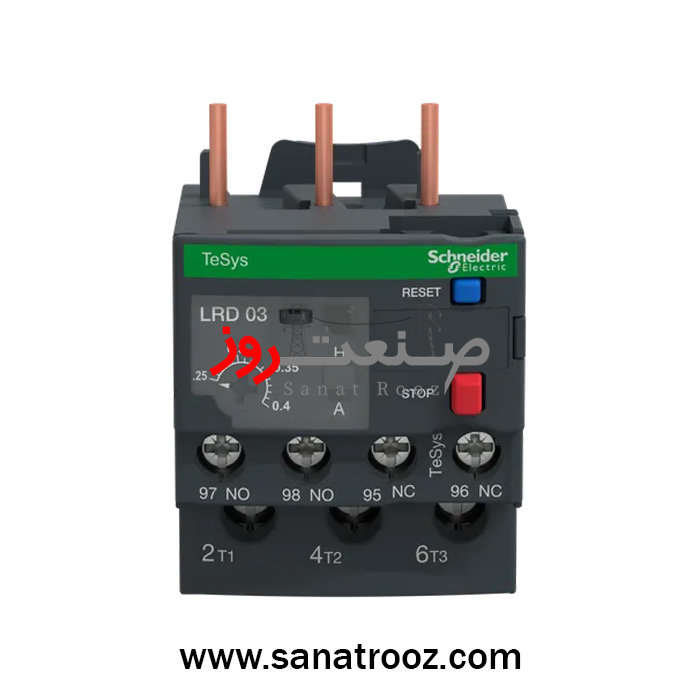

وجود کلیدهای STOP قرمز و RESET آبی روی بدنه، کنترل و تست بیمتال را در کوتاهترین زمان ممکن امکانپذیر میکند. این قابلیت بهویژه در خطوط تولید و ماشینآلاتی که نیاز به ریست سریع دارند اهمیت زیادی دارد. همچنین وجود یک کنتاکت کمکی 1NO + 1NC دست مهندسین را برای طراحی مدارهای هشدار، فرمان و interlock باز میگذارد.
ویژگی مهم دیگر LRD03، جبران حرارت محیط است. این قابلیت باعث میشود عملکرد بیمتال تحت تأثیر گرمشدن یا سرد شدن تابلو قرار نگیرد و همیشه طبق جریان واقعی موتور تریپ کند. مقاومت ارتعاش 6Gn و شوک 15Gn نیز نشان میدهد این مدل برای محیطهای صنعتی واقعی و لرزشی طراحی شده و عملکرد پایداری دارد.
با توجه به حساسیت زیاد موتورهای کمجریان، استفاده از بیمتال استاندارد و معتبر نقش حیاتی در افزایش عمر تجهیزات دارد. LRD03 با تکیه بر کیفیت ساخت اشنایدر الکتریک و انطباق کامل با استانداردهای روز، یکی از بهترین انتخابها در رنج جریان پایین محسوب میشود.
این محصول با گارانتی ۱۸ ماهه و اصالت کامل اشنایدر الکتریک توسط شرکت صنعت روز عرضه میشود تا در پروژههای صنعتی، ساختمانی و اتوماسیون، انتخابی مطمئن و بدون ریسک باشد.
کاربرد در صنایع مختلف
-
تجهیزات ابزار دقیق
-
پمپهای کممصرف
-
فن و موتورهای سبک
-
ماشینآلات CNC کوچک
-
سیستمهای کنترلی آزمایشگاهی
-
تابلوهای برق فشرده
