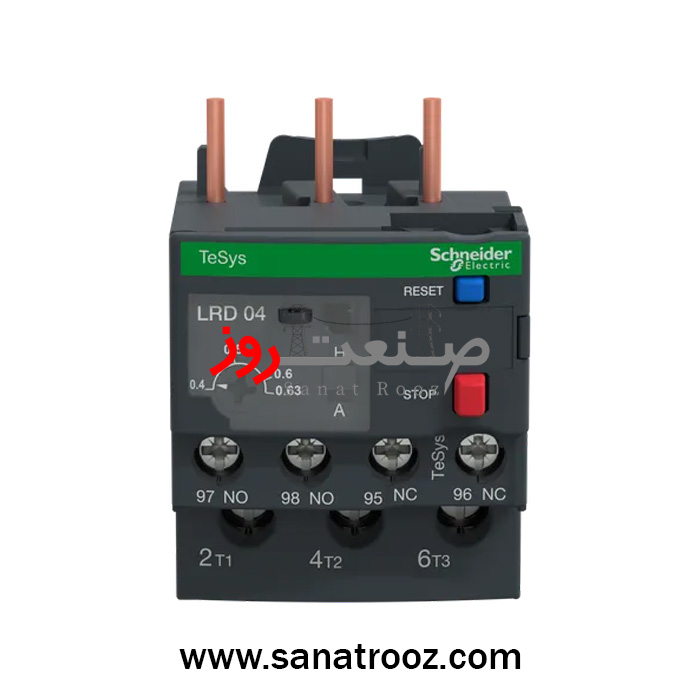

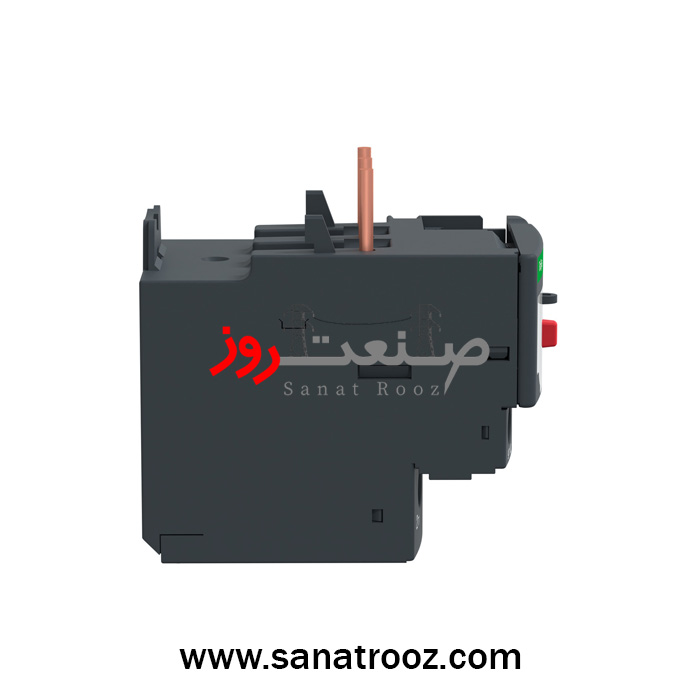

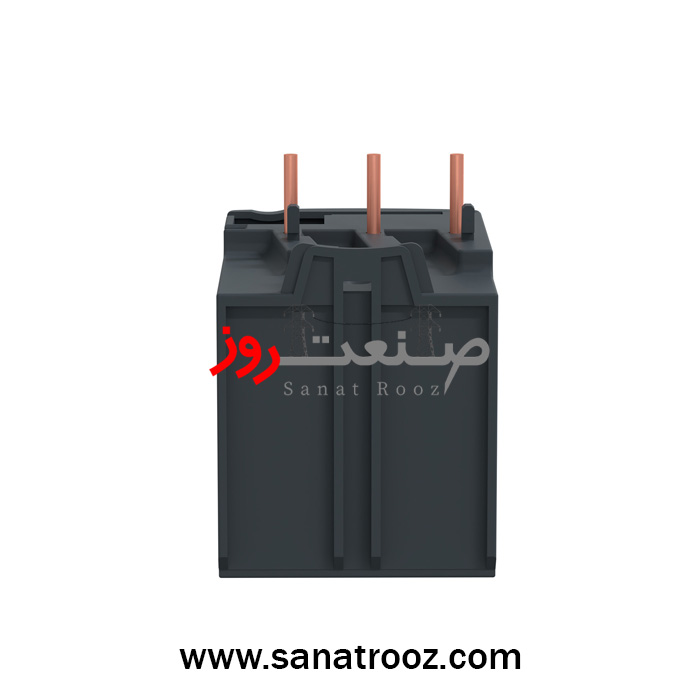

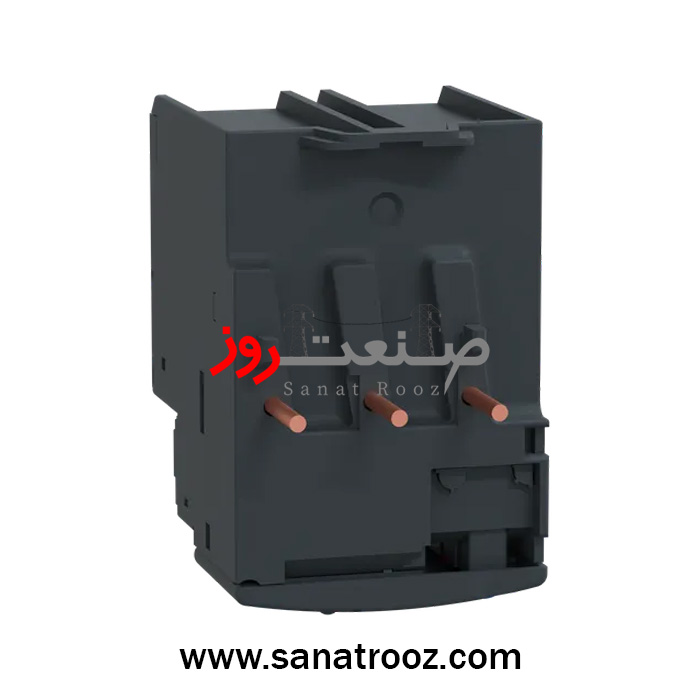

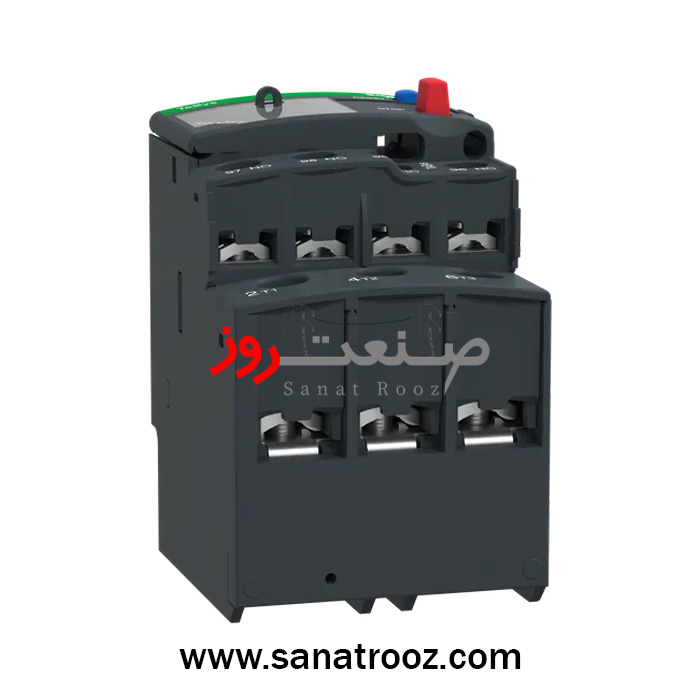

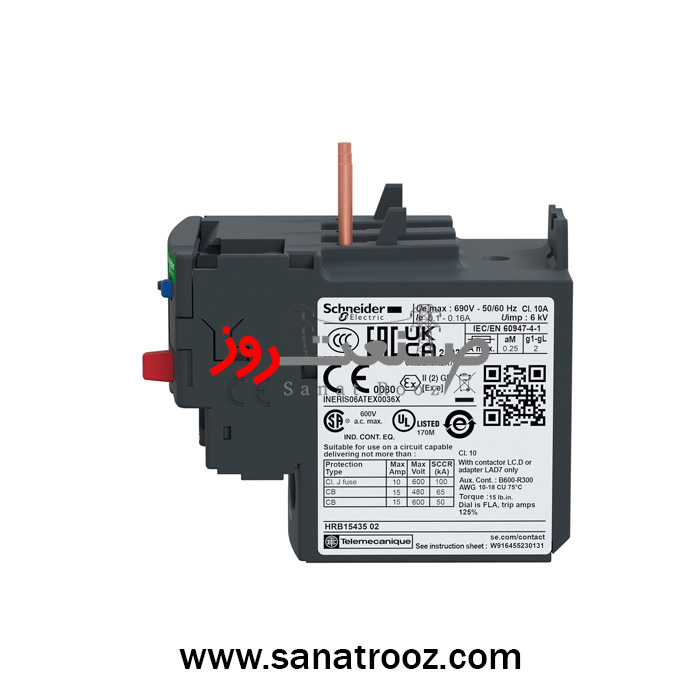

بیمتال 0.4 الی 0.63 آمپر اشنایدر الکتریک مدل LRD04
بیمتال اشنایدر الکتریک مدل LRD04 یک رله حرارتی بسیار دقیق و صنعتی از سری TeSys Deca است که برای حفاظت موتورهای کمجریان طراحی شده و در بسیاری از تابلوهای کنترلی، خطوط تولید کوچک و سیستمهای ابزار دقیق مورد استفاده قرار میگیرد. این مدل با رنج تنظیم 0.4 تا 0.63 آمپر مناسب موتورهایی است که حساسیت بالا به اضافهبار دارند و کوچکترین افزایش جریان میتواند باعث آسیب جدی در سیمپیچ یا اجزای داخلی موتور شود.
طراحی حرارتی دو فلزی LRD04 باعث شده عملکرد تریپ به شکل پایدار و مطابق استاندارد انجام شود. این محصول در کلاس حفاظتی 10A کار میکند، به این معنی که در شرایط اضافهبار، قطع مدار طبق زمانبندی استاندارد IEC انجام میشود. چنین عملکردی برای موتورهای سبک که در برابر دما و افزایش جریان آسیبپذیرتر هستند، بسیار حیاتی است.
ویژگی مهم دیگر این بیمتال، حساسیت به قطع فاز (Phase Failure Sensitivity) است. در بسیاری از پروژهها، قطعشدن یکی از فازها باعث افزایش شدید جریان در فازهای دیگر شده و ممکن است موتور را در چند ثانیه از بین ببرد. LRD04 این حالت را بهسرعت تشخیص داده و مدار را ایمن قطع میکند.
سازگاری کامل این مدل با کنتاکتورهای سری LC1D09 تا LC1D38 سبب شده نصب آن بسیار سریع و بدون نیاز به تجهیزات اضافی انجام شود. بدنه جمعوجور و طراحی استاندارد محصول با ابعاد 45×66×70 میلیمتر باعث شده در تابلوهایی با فضای محدود نیز قابلاستفاده باشد. وزن 0.124 کیلوگرمی آن نشاندهنده ساختار مستحکم و صنعتی محصول است.

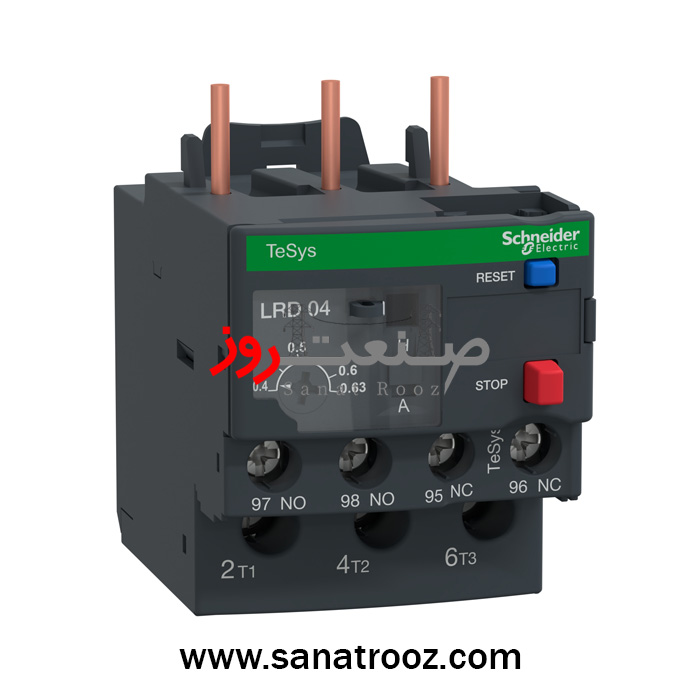

وجود کلیدهای STOP (قرمز) و RESET (آبی) بر روی محصول امکان تست، توقف دستی و راهاندازی مجدد را برای تکنسینها فراهم میکند. این ویژگی مخصوصاً برای تابلوهایی که نیاز به سرویس دورهای یا راهاندازی مکرر دارند اهمیت زیادی دارد.
تنظیمات حفاظتی (Protection Settings) – مدل LRD04
| تنظیم | مقدار / توضیح |
|---|---|
| محدوده تنظیم جریان (Ir) | 0.40 تا 0.63 آمپر |
| کلاس تریپ حرارتی | Class 10A |
| حساسیت به قطع فاز | دارد (Phase-Failure Sensitive) |
| مکانیزم تریپ | حرارتی – بیمتال دو فلزی |
| زمان واکنش به اضافهبار | مطابق استاندارد IEC 60947-4-1 |
| کنترل دستی (دکمه STOP) | دارد |
| ریست دستی | دارد (Manual Reset) |
| ریست خودکار | ندارد |
| حالت Test | دارد |
| قابلیت جبران حرارت محیط | دارد (Temperature Compensation |
رنج جریان 0.4 تا 0.63 آمپر، این مدل را برای تجهیزاتی مانند فنهای کوچک، پمپهای مینیاتوری، شیرهای برقی با موتور داخلی، دستگاههای ابزار دقیق و سیستمهای کنترل گردش سیال کاملاً مناسب کرده است. همچنین وجود یک کنتاکت کمکی 1NO + 1NC به مهندسان امکان طراحی مدارهای فرمان، هشدار و interlock را میدهد.
مقاومت لرزشی 6g و شوک 15g نشان میدهد LRD04 برای محیطهای صنعتی واقعی طراحی شده و حتی در شرایط لرزش شدید نیز عملکرد دقیق خود را حفظ میکند. جبران حرارت محیط (Thermal Compensation) نیز عملکرد رله را در برابر تغییرات دمایی پایدار نگه میدارد.
محصول LRD04 با گارانتی معتبر ۱۸ ماهه و اصالت کامل اشنایدر الکتریک توسط شرکت صنعت روز ارائه میشود و همین موضوع انتخاب آن را برای پروژههای حرفهای و حساس مطمئنتر میکند.
کاربرد در صنایع مختلف
-
پمپهای سبک و کمدبی
-
سیستمهای ابزار دقیق و اتوماسیون
-
فنها و موتورهای کوچک تهویه
-
تابلوهای برق کممصرف
-
تجهیزات CNC کوچک
-
شیرهای موتوری و محرکهای چرخشی سبک
