بیمتال 0.63 الی 1 آمپر اشنایدر الکتریک – LRD05
بیمتال 0.63 الی 1 آمپر اشنایدر الکتریک مدل LRD05 یکی از دقیقترین رلههای حرارتی سری TeSys Deca است که برای حفاظت موتورهای سبک و کممصرف طراحی شده و عملکردی فوقالعاده پایدار در شرایط کاری مختلف ارائه میدهد. این رله بهصورت مکانیکی–حرارتی کار میکند و نیازی به تغذیه الکتریکی مستقل ندارد، به همین دلیل در تابلوهای کوچک و فضاهای محدود بسیار پرکاربرد است. محدوده تنظیم 0.63 تا 1 آمپر باعث شده تا این مدل برای موتورهایی با توان 0.25 تا 0.55 کیلووات یک انتخاب ایدهآل باشد.
قلب عملکرد LRD05 بر پایه ساختار دو فلزی (Bi-metal) شکل گرفته که افزایش دما را با دقت بالا تشخیص میدهد و در زمان مناسب مدار را قطع میکند. این مدل با کلاس حفاظتی 10A طراحی شده، یعنی در شرایط اضافهبار، قطع حفاظتی به شکلی استاندارد و قابل پیشبینی انجام میشود. وجود سیستم جبران حرارت محیط (Thermal Compensation) نیز سبب میشود تغییرات دمایی محیطی تأثیری روی رفتار رله نگذارد.
LRD05 مجهز به حفاظت قطع فاز است؛ قابلیتی که در بسیاری از پروژهها نقش حیاتی دارد. قطع یکی از فازها در موتورهای کوچک ممکن است در چند ثانیه منجر به سوختن سیمپیچ شود، اما این بیمتال با حساسیت بالا این حالت را تشخیص داده و قبل از آسیب جدی، موتور را ایمن خاموش میکند. این ویژگی بهخصوص در فضاهای صنعتی با نوسان یا تنش الکتریکی اهمیت ویژهای دارد.
جدول ظرفیت قطع – Breaking Capacity
توجه: بیمتالها ظرفیت قطع اتصال کوتاه ندارند؛ حفاظت اتصال کوتاه باید توسط فیوز یا MCCB در بالادست انجام شود.
| ویژگی | مقدار / توضیح |
|---|---|
| جریان نامی کاری | 0.63 تا 1 آمپر |
| ولتاژ نامی عایقی (Ui) | 690V AC |
| ولتاژ نامی کاری (Ue) | 690V AC – فرکانس 0 تا 400Hz |
| ظرفیت قطع اتصال کوتاه | — (رله حرارتی فاقد حفاظت اتصال کوتاه است) |
| نیاز به حفاظت بالادستی | MCCB یا فیوز مناسب با جریان موتور |
| رده عملکرد AC/DC | مناسب شبکههای AC – قابلیت قرارگیری در مدارهای DC همراه کنتاکتور |

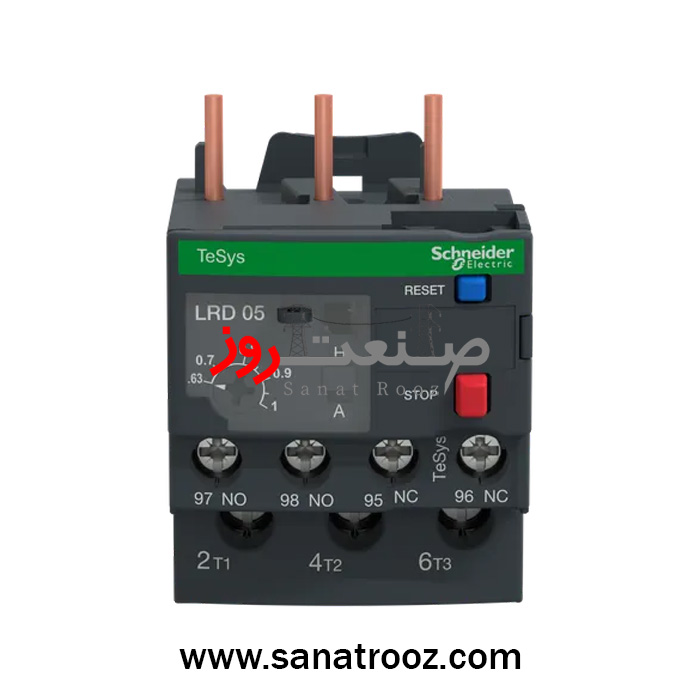

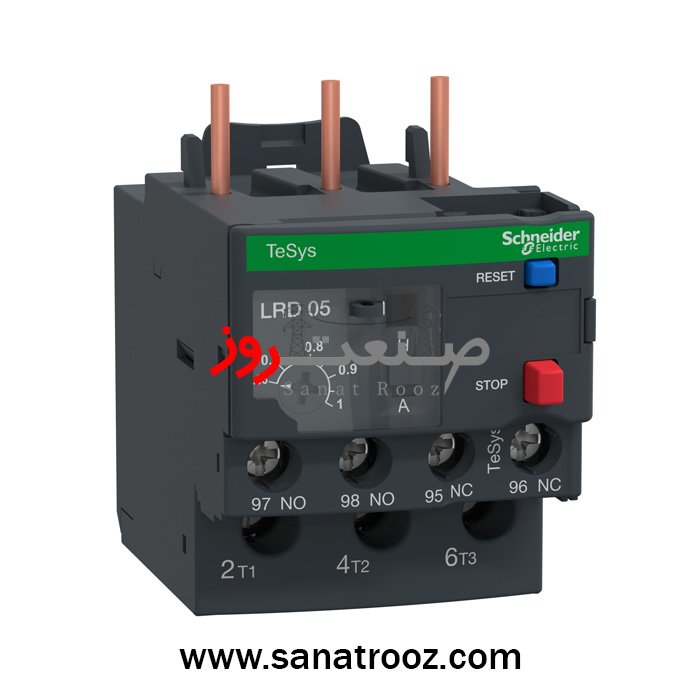

یکی از مزیتهای بزرگ این محصول، سازگاری کامل با کنتاکتورهای LC1D09 تا LC1D38 است. نصب آن بدون هیچ واسطهای انجام میشود و زمان مونتاژ تابلو را کاهش میدهد. وزن کم (۰.۱۲۴ کیلوگرم) و ابعاد فشرده نیز باعث شده استفاده از آن در تابلوهای کوچک، کنترل باکسها و سیستمهای ابزار دقیق راحت باشد. وجود دکمههای STOP (قرمز) و RESET (آبی) کنترل مستقیم و ساده مدار را در اختیار تکنسین قرار میدهد.

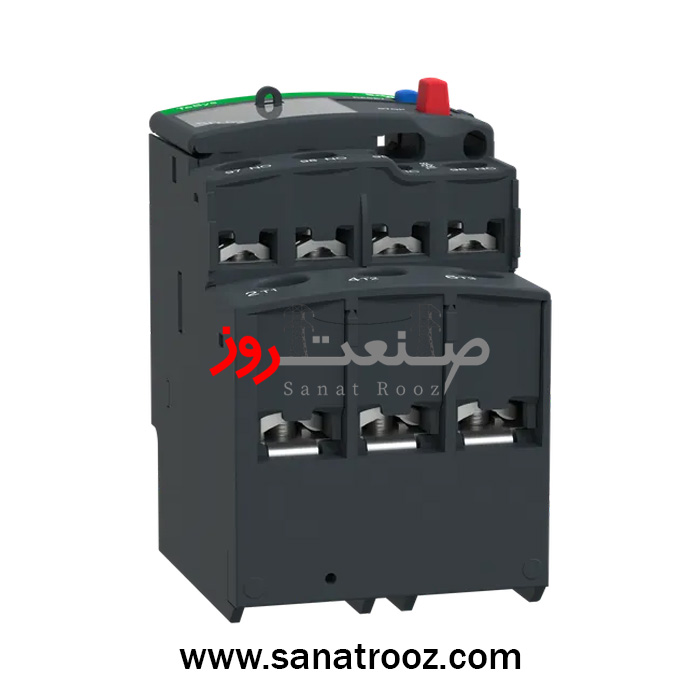

ترمینالهای جانبی با یک کنتاکت 1NO + 1NC امکان ساخت مدارهای فرمان، هشدار یا interlock را فراهم میکنند. همچنین مقاومت لرزشی 6g و شوک 15g نشاندهنده طراحی مهندسیشده برای محیطهای پرلرزش و صنعتی است. این سطح از استحکام باعث شده LRD05 نهتنها در تابلوهای کارگاهی، بلکه در تاسیسات متحرک یا سیستمهای صنعتی حساس نیز کاملاً قابل اتکا باشد.
از نظر کاربری، این بیمتال انتخابی مناسب برای موتورهای تهویه سبک، پمپهای کوچک، کمپرسورهای کمقدرت، سیستمهای ابزار دقیق و کنترل شیرهای موتوردار است. این مدل تحت استانداردهای IEC تولید شده و با ولتاژ ایزولاسیون 690V مناسب شبکههای صنعتی متداول در ایران است.
ارائه این محصول با گارانتی معتبر ۱۸ ماهه و اصالت کامل اشنایدر الکتریک توسط شرکت صنعت روز، خیال کاربران را از بابت کیفیت، کارایی و پشتیبانی فنی راحت میکند. این ترکیب از دقت حفاظتی، سازگاری بالا و طراحی صنعتی، LRD05 را به یکی از بهترین و مطمئنترین انتخابها برای حفاظت موتورهای کمجریان تبدیل کرده است.
کاربرد در صنایع مختلف
-
سیستمهای ابزار دقیق
-
پمپهای سبک و دورکند
-
فنهای کوچک تهویه صنعتی
-
تابلوهای کنترل موتور کمجریان
-
تجهیزات اتوماسیون سبک
-
کنترل شیرهای موتوری و محرکهای کوچک
