بیمتال 1 الی 1.6 آمپر اشنایدر الکتریک مدل LRD06
بیمتال LRD06 یکی از مدلهای دقیق و معتبر سری TeSys Deca اشنایدر الکتریک است که برای حفاظت موتورهای سبک و کممصرف طراحی شده و نقش بسیار مهمی در جلوگیری از آسیبهای ناشی از اضافهبار و قطع فاز دارد. این مدل با محدوده تنظیم 1 تا 1.6 آمپر، انتخابی ایدهآل برای موتورهایی است که در تجهیزات کنترلی، پمپهای کوچک، فنهای صنعتی سبک و سیستمهای ابزار دقیق مورد استفاده قرار میگیرند.
طراحی این رله بر پایه تکنولوژی استاندارد دو فلزی (Bi-metal) انجام شده که واکنش دقیقی نسبت به افزایش دمای سیمپیچ موتور دارد. این افزایش دما بهصورت کاملاً کنترلشده باعث تریپ مدار شده و موتور را از آسیب جلوگیری میکند. کلاس حفاظتی 10A این محصول نشان میدهد که عملکرد تریپ در بازه زمانی استاندارد و بدون تأخیر غیرمعمول انجام میشود.
یکی از قابلیتهای مهم LRD06، تشخیص قطع فاز (Phase Failure) است. این ویژگی بهخصوص در موتورهای کوچک اهمیت زیادی دارد، زیرا قطع یکی از فازها باعث افزایش جریان در فازهای باقیمانده شده و میتواند در زمان کوتاهی باعث خسارتهای جدی شود. رله حرارتی LRD06 با دقت بالا این شرایط را شناسایی کرده و از موتور محافظت میکند.

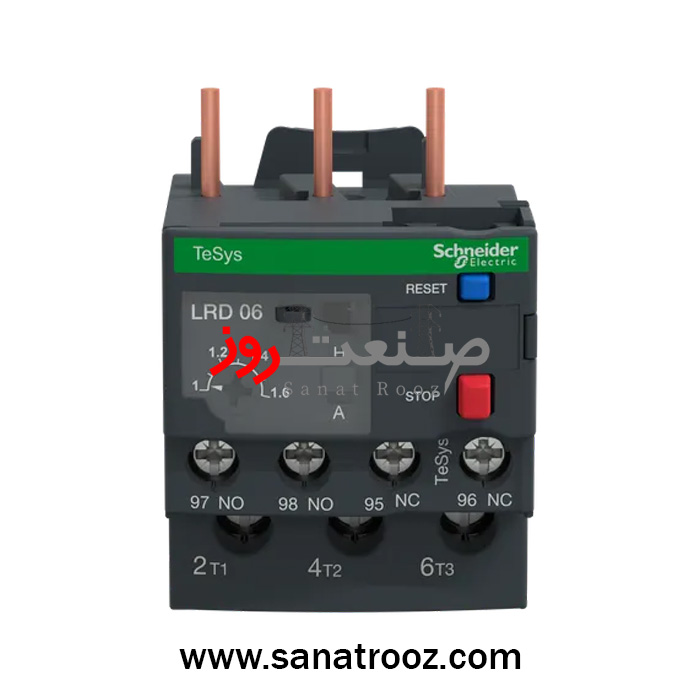

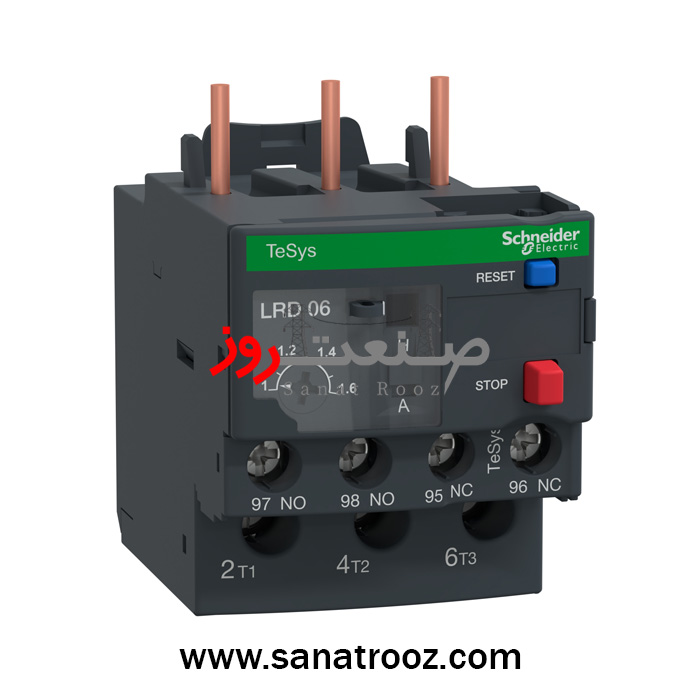

سازگاری کامل این مدل با کنتاکتورهای LC1D09 تا LC1D38 نصب آن را سریع، دقیق و بدون نیاز به ابزار اضافی کرده است. وزن 0.124 کیلوگرمی و ابعاد فشرده 45×70×66 میلیمتر باعث شده تا در تابلوهای کوچک نیز بهراحتی قابل استفاده باشد. همچنین وجود کلیدهای Reset و Stop روی محصول امکان تست مدار، ریست دستی و کنترل آسان را فراهم میکند.

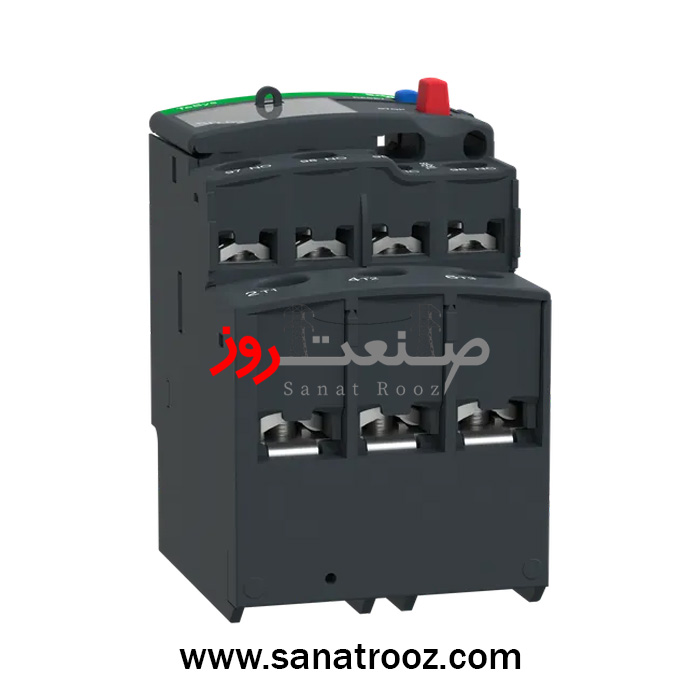

از نظر ساختاری، LRD06 دارای یک کنتاکت کمکی 1NO + 1NC است که در مدار فرمان، هشدار و سیستمهای interlock مورد استفاده قرار میگیرد. این قابلیت به مهندسان امکان میدهد تا اعلان خطا یا قطع مدار را در سیستمهای کنترل خود بهصورت هوشمند مدیریت کنند. مقاومت لرزشی 6Gn و شوک 15Gn نیز این محصول را برای محیطهای صنعتی پرارتعاش مناسب کرده است.
جدول ظرفیت قطع — Breaking Capacity (LRD06)
بیمتالها حفاظت اتصال کوتاه ندارند و باید در بالادست آنها از فیوز یا MCCB استفاده شود.
| ویژگی | مقدار / توضیح |
|---|---|
| ولتاژ نامی عایقی (Ui) | 690V AC |
| ولتاژ نامی کاری (Ue) | تا 690 ولت AC |
| جریان نامی کاری | 1 تا 1.6 آمپر |
| ظرفیت قطع اتصال کوتاه | — (فاقد حفاظت اتصال کوتاه) |
| نیاز به حفاظت بالادستی | MCCB یا فیوز مناسب با جریان موتور |
| رده ولتاژ / فرکانس | 0 تا 400Hz |
| کاربرد AC/DC | مناسب شبکه AC، قابل استفاده در مدار DC با کنتاکتور استاندارد |
کاربری LRD06 در پروژههایی مانند پمپهای مینیاتوری، فنهای تهویه سبک، کمپرسورهای کوچک، سیستمهای ابزار دقیق و راهاندازی موتورهای کمبار بسیار رایج است. دلیل این محبوبیت، دقت حفاظتی بسیار بالا، سازگاری کامل با کنتاکتورها و همچنین عملکرد پایدار در شرایط محیطی متغیر است.

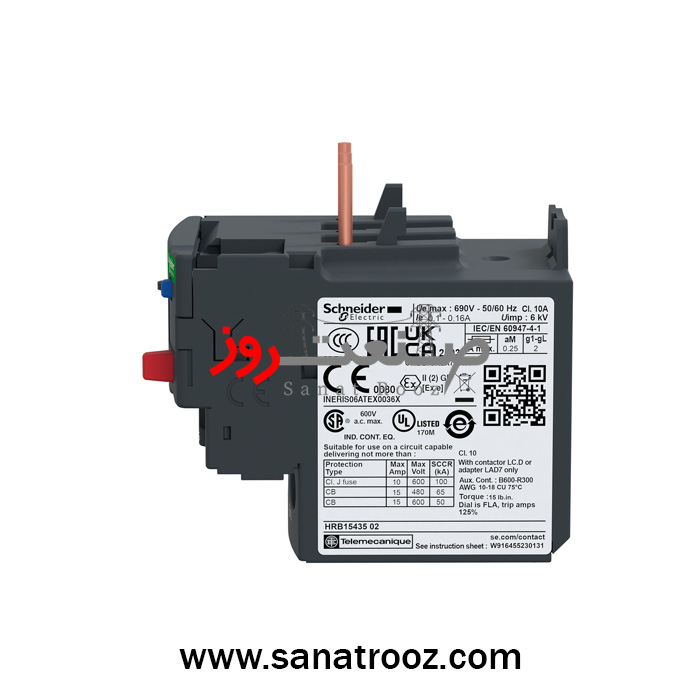

این مدل با ولتاژ ایزولاسیون 690V تولید شده و استانداردهای بینالمللی IEC 60947-4-1 را بهطور کامل رعایت میکند.
عرضه این محصول با گارانتی رسمی ۱۸ ماهه توسط شرکت صنعت روز و اصالت کامل اشنایدر الکتریک، باعث شده انتخابی مطمئن برای مهندسان، تکنسینها و سازندگان تابلوهای برق باشد. ترکیب کیفیت ساخت بالا، دقت حفاظتی و قابلیت نصب سریع، LRD06 را تبدیل به یکی از بهترین گزینهها برای سیستمهای حفاظت موتور کمجریان کرده است.
کاربرد در صنایع مختلف
-
تابلوهای کنترل موتور کوچک
-
پمپهای سبک و پمپهای سیرکولاتور کممصرف
-
فنهای تهویه صنعتی کوچک
-
ابزار دقیق و سیستمهای کنترل فشار و جریان
-
شیرهای موتوری و سیستمهای محرک کوچک
-
تجهیزات اتوماسیون سبک و کنترل فرآیند
