بیمتال 1.6 الی 2.5 آمپر اشنایدر الکتریک – LRD07
بیمتال LRD07 یکی از دقیقترین و پرفروشترین رلههای حرارتی سری TeSys Deca از برند اشنایدر الکتریک است که برای حفاظت موتورهای با جریان نامی 1.6 تا 2.5 آمپر طراحی شده و قابلیت اطمینان بالایی در جلوگیری از آسیبهای ناشی از اضافهبار و قطع فاز دارد. این مدل با استفاده از فناوری bi-metal دو فلزی، تغییرات حرارتی سیمپیچ موتور را بهصورت کاملاً خطی و استاندارد تشخیص داده و مدار را قبل از ایجاد خسارت قطع میکند.

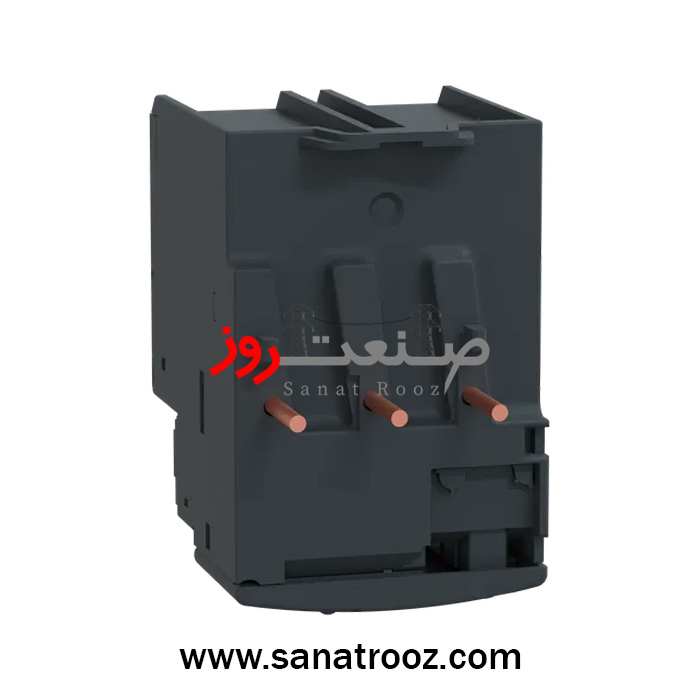

طراحی این بیمتال به گونهای است که مستقیماً زیر کنتاکتورهای سری LC1D نصب میشود و این موضوع علاوه بر کاهش فضای تابلو، عملکرد حفاظت و فرمان را در یک مجموعه یکپارچه تضمین میکند. ولتاژ عایقی 690 ولت AC و رعایت استاندارد IEC 60947-4-1 نشان میدهد که LRD076 در سطح جهانی تأیید شده و قابلیت استفاده در تابلوهای صنعتی حرفهای را دارد.
این مدل از کلاس حفاظتی 10A بهره میبرد؛ یعنی زمان قطع مدار در شرایط اضافهبار کاملاً در محدوده استاندارد انجام شده و از موتورهایی که در بار سبک تا متوسط فعالیت میکنند حفاظت دقیق ارائه میشود. همچنین وجود قابلیت جبران حرارت محیطی باعث میشود تغییرات دمای اطراف باعث خطای عملکرد یا حساسیت غیرواقعی در تریپ نشود.
یکی از ویژگیهای مهم LRD07، تشخیص قطع فاز است. در شرایطی که یکی از فازهای شبکه از مدار خارج شود، بیمتال با افزایش غیرطبیعی جریان در فازهای باقیمانده، موتور را فوراً از مدار جدا میکند. این قابلیت برای موتورهای کوچک و متوسط که زمان آسیبپذیری کوتاهی دارند اهمیت بسیار زیادی دارد.
جدول تنظیمات حفاظتی — Protection Settings (LRD07)
| ویژگی | مقدار / توضیح |
|---|---|
| رنج تنظیم جریان (Ir) | 1.6 تا 2.5 آمپر |
| کلاس تریپ (Trip Class) | 10A مطابق IEC 60947-4-1 |
| تشخیص قطع فاز (Phase Failure Protection) | دارد – عملکرد در 130٪ جریان نامی دو فاز |
| جبران حرارت محیطی (Thermal Compensation) | دارد – جلوگیری از خطای عملکرد در تغییرات دما |
| تریپ اضافهبار (Overload Trip) | بیمتال دو فلزی – پاسخ حرارتی دقیق |
| حالت ریست (Reset Mode) | دستی / اتوماتیک قابل انتخاب |
| کلیدهای کنترلی روی محصول | STOP (قرمز) و RESET (آبی) |
| تحمل ارتعاش | 6 Gn |
| تحمل شوک | 15 Gn |
| نوع عملکرد | حفاظت حرارتی + تشخیص قطع فاز |

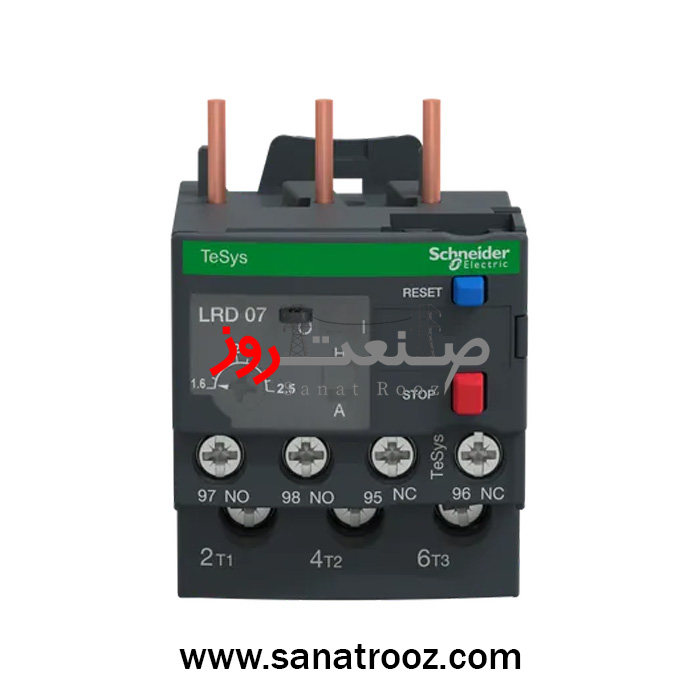

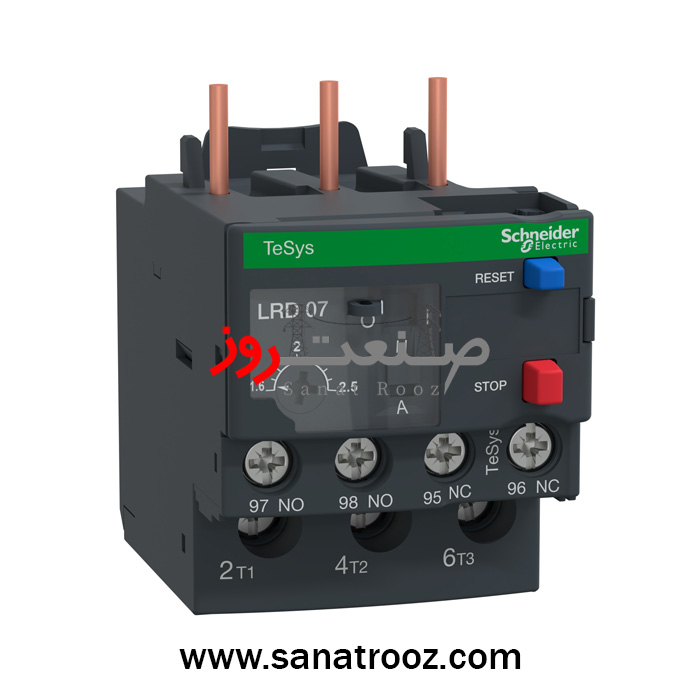

بیمتال LRD07 مجهز به دکمههای STOP برای قطع دستی و RESET برای بازیابی بلافاصله پس از رفع خطا است. این قابلیتها امکان تست مدار، کنترل دستی و مدیریت سادهتر راهاندازی را فراهم میکنند. از نظر مکانیکی نیز مقاومت لرزشی 6Gn و مقاومت ضربه 15Gn باعث میشود این مدل مناسب استفاده در محیطهای پرارتعاش مانند کارگاههای صنعتی، خطوط بستهبندی، کمپرسورها و تجهیزات دوار باشد.
کنتاکت کمکی 1NO + 1NC در این مدل نقش بسیار مهمی در سیستمهای کنترل دارد. این کنتاکتها میتوانند وضعیت خطا را به سیستم فرمان، PLC یا مدارهای اینترلاک ارسال کنند و به مهندسان اجازه دهند وضعیت حفاظتی موتور را بهصورت هوشمند مدیریت کنند.
وزن مناسب 0.124 کیلوگرم و ابعاد جمعوجور 45×70×66 میلیمتر باعث شده این بیمتال یکی از بهترین انتخابها برای تابلوهای کنترل کمجا باشد. همچنین قابلیت نصب روی ریل و صفحه، در کنار نصب مستقیم زیر کنتاکتور، انعطافپذیری زیادی در طراحی تابلو ایجاد میکند.
بیمتال LRD07 یک محصول اورجینال از اشنایدر الکتریک است که بهصورت رسمی توسط شرکت صنعت روز با گارانتی معتبر ۱۸ ماهه عرضه میشود. این مدل علاوه بر دقت حفاظتی بالا، طول عمر زیاد و پایداری عملکرد، یکی از اقتصادیترین و قابلاعتمادترین انتخابها برای حفاظت موتورهای سبک و متوسط در پروژههای صنعتی و کنترلی است.
کاربرد در صنایع مختلف
-
پمپهای سبک و پمپهای سیرکولاتور
-
فن و بلوئرهای کوچک
-
سیستمهای ابزار دقیق و کنترل فرآیند
-
تجهیزات بستهبندی و دستگاههای مکانیزه
-
موتورهای راهانداز سبک و نوار نقالههای کوچک
-
تابلو برقهای مجهز به کنتاکتورهای LC1D
