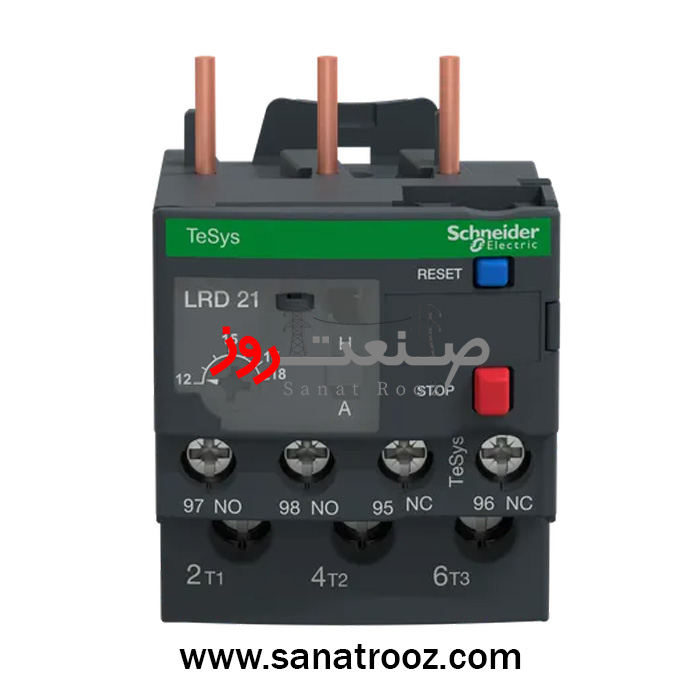

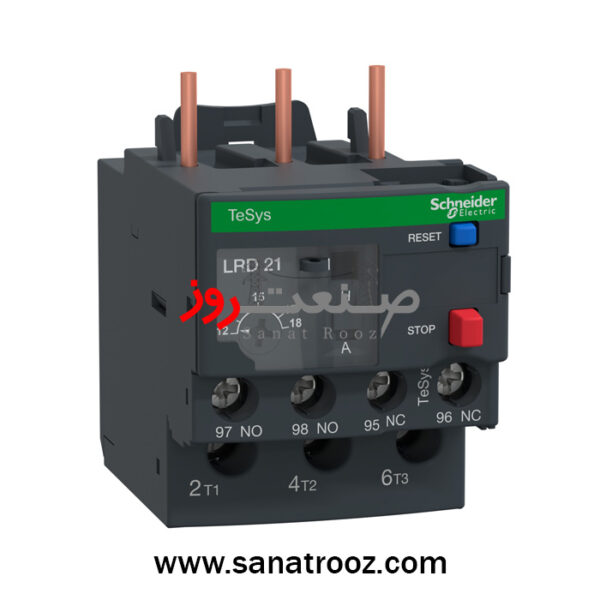

بیمتال ۱۲ الی ۱۸ آمپر اشنایدر الکتریک
TeSys Deca, thermal overload relay, 12 to 18 A, class 10A
با گارانتی
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال حرارتی محافظ موتور (Thermal Overload Relay) |
| سری محصول | TeSys Deca – سری LRD |
| کد فنی کالا | LRD21 |
| نوع نصب | زیر کنتاکتور / روی ریل / روی صفحه با متعلقات مخصوص |
| ولتاژ عملکرد | ولتاژ کاری مدار قدرت 690V AC تا فرکانس 400Hz |
| کاربرد | حفاظت موتورهای سهفاز در برابر اضافهبار (Motor Protection) |
| نوع فرمان | دکمه توقف قرمز (STOP) + دکمه ریست آبی (RESET) |
| سازگاری با کلید | سازگار با: LC1D18 – LC1D25 – LC1D32 – LC1D38 |
| نوع ولتاژ تغذیه | قابل استفاده در شبکههای AC / DC |
| مصرف انرژی | —- |
| طراحی | ابعاد: ارتفاع 66mm – عرض 45mm – عمق 70mm |
| ایمنی | درجه حفاظت IP20 – مطابق IEC 60529 |
| کاربری | رنج تنظیم جریان 12…18A – کلاس تریپ 10A |
| سرعت عملکرد | تریپ حرارتی با آستانه 1.14 × Ir ± 0.06 طبق IEC 60947-4-1 |
| قابلیت کنترل | دارای کنتاکت کمکی 1NO + 1NC / کنترل دستی STOP & RESET |
| دوام مکانیکی | مقاومت لرزش 6Gn و شوک 15Gn / 11ms |
| نوع حفاظت | حفاظت حرارتی موتور – کلاس 10A – دارای حساسیت به قطع فاز |
| عمر سیکل الکتریکی/مکانیکی | مطابق استاندارد IEC 60947 (عدد مستقل در دیتاشیت ذکر نشده) |
| گشتاور توصیهشده نصب | فرمان: 1.7 N·m / قدرت: 2.5 N·m |
| قابلیت اضافهشدن | قابلیت نصب بلوک کمکی، ریل و متعلقات نصب جانبی |
| قطر نصب | مطابق ابعاد استاندارد سری LRD (عرض پایه 45mm) |
| تعداد کنتاکت | 1NO + 1NC (کنتاکتهای کمکی سیگنال) |
| اصالت کالا | اورجینال Schneider Electric – ارائه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه (مطابق استاندارد محصولات اشنایدر) |
| وزن کالا | 0.124 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
بیمتال 12 تا 18 آمپر اشنایدر الکتریک مدل LRD21 رله حرارتی دقیق و قابل تنظیم برای حفاظت موتورهای سهفاز است. این مدل با کلاس تریپ 10A، حساسیت به قطع فاز، سازگاری کامل با کنتاکتورهای سری TeSys D و عملکرد پایدار در محیطهای صنعتی، یکی از بهترین انتخابها برای جلوگیری از اضافهبار و افزایش عمر موتور به شمار میرود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
بی متال ۱۲ تا ۱۸ آمپر اشنایدر الکتریک LRD21 | رله حرارتی موتور
بیمتال ۱۲ الی ۱۸ آمپر اشنایدر الکتریک مدل LRD21 یکی از مطمئنترین تجهیزات حفاظتی سری TeSys Deca به شمار میرود که برای حفاظت موتورهای سهفاز در شرایط کاری پیوسته و صنعتی طراحی شده است. محدوده تنظیم جریان ۱۲ تا ۱۸ آمپر، این رله حرارتی را برای موتورهای با توان متوسط به گزینهای استاندارد و کاملاً قابل اتکا تبدیل کرده است. اشنایدر در این محصول، دقت بالا، قابلیت تنظیم نرم، و عملکرد پایدار را در کنار هم قرار داده تا موتور بدون تجربه هیچ اضافهبار مخربی، سالها با بازده کامل کار کند.
طراحی بیمتال LRD21 بر اساس استاندارد IEC 60947-4-1 انجام شده و وجود کلاس تریپ 10A باعث میشود واکنش رله به اضافهبار دقیق، قابل پیشبینی و مهندسیشده باشد. این ویژگی در سیستمهایی که موتور در استارت اولیه جریان بالاتری میکشد، اهمیت دوچندان پیدا میکند؛ زیرا مدار بدون قطع ناخواسته و در عین حال با ایمنی کامل به کار خود ادامه میدهد. مکانیزم تشخیص قطع فاز نیز در این مدل تعبیه شده است تا در صورت از کار افتادن یکی از فازها، بیمتال بهسرعت وارد مدار حفاظتی شود و از آسیب جدی به سیمپیچها جلوگیری کند.
طراحی جمعوجور این مدل با ابعاد استاندارد ۴۵×۶۶×۷۰ میلیمتر امکان نصب آن را در انواع تابلوهای برق فراهم میکند. وزن سبک ۰.۱۲۴ کیلوگرمی و بدنه مقاوم با درجه حفاظت IP20 سبب شده LRD21 در محیطهای صنعتی، تابلوهای پرلرزش و حتی فضاهای نیمهسربسته بدون افت راندمان عمل کند. از طرفی طراحی دکمههای کنترلی شامل STOP قرمز و RESET آبی، استفاده و تست رله را برای تکنسینها آسان کرده و امکان راهاندازی مجدد سریع موتور را فراهم میسازد.
این بیمتال بدون نیاز به هیچ رابط اضافی، با کنتاکتورهای خانواده TeSys D شامل LC1D18، LC1D25، LC1D32 و LC1D38 هماهنگ است. این هماهنگی باعث میشود مجموعه کنتاکتور–بیمتال بهصورت یک سیستم یکپارچه و بدون ناسازگاری مکانیکی یا الکتریکی عمل کند. وجود کنتاکتهای کمکی 1NO + 1NC نیز امکان ارسال سیگنال خطا، قطع و فرمان را به سیستم کنترل فراهم کرده و کنترلپذیری مدار را به شکل قابل توجهی افزایش میدهد.
جدول تنظیمات حفاظتی (Protection Settings)
| پارامتر | مقدار / توضیحات |
|---|---|
| رنج تنظیم جریان (Ir) | ۱۲…۱۸ آمپر قابل تنظیم |
| کلاس تریپ | 10A – مطابق IEC 60947-4-1 |
| تشخیص قطع فاز | دارد – حساسیت بالا به عدم تعادل فاز |
| نوع عملکرد حفاظتی | حفاظت حرارتی وابسته به زمان (Thermal) |
| آستانه عملکرد حرارتی | ۱.۱۴ × Ir ± ۰.۰۶ |
| قابلیت ریست | دستی (RESET) |
| کلید توقف | STOP قرمز برای توقف فوری |
| جبرانسازی دما | عملکرد پایدار در –۲۰ تا +۶۰°C |
| نوع فرمان | قطع مدار فرمان (نه قطع قدرت) |
| سازگاری | هماهنگ با سری TeSys D |
عملکرد بیمتال LRD21 در شرایط لرزش و ضربه نیز قابل توجه است. مقاومت 6Gn در برابر لرزش و 15Gn در برابر ضربات کوتاهمدت، این محصول را مناسب برای صنایع سنگین و کاربردهای با شرایط محیطی سخت کرده است. همچنین ترمینالها با گشتاور استاندارد ۲.۵ N·m برای مدار قدرت و ۱.۷ N·m برای مدار فرمان طراحی شدهاند تا اتصال سیمها کاملاً ایمن و بدون احتمال گرمشدن نقطه اتصال باشد.
با توجه به امکان عملکرد در شبکههای AC و DC و تحمل دمای محیطی –۲۰ تا +۶۰ درجه سانتیگراد، بیمتال ۱۲ تا ۱۸ آمپر LRD21 گزینهای قابل اعتماد برای تابلوهای صنعتی، ماشینآلات تولید، سیستمهای تهویه، پمپخانهها، خطوط نوار نقاله و هر جایی است که موتورهای سهفاز باید با ضریب اطمینان بالا محافظت شوند. ترکیب کیفیت ساخت، طول عمر بالا، ایمنی استاندارد و نصب آسان، این مدل را به یکی از انتخابهای حرفهای در بازار تجهیزات حفاظتی تبدیل کرده است.
کاربرد در صنایع مختلف
-
خطوط تولید صنعتی و تجهیزات پیوسته
-
سیستمهای پمپ، بوسترپمپ و آبرسانی
-
صنایع تهویه، چیلر و HVAC
-
کارخانجات غذایی، بستهبندی و داروسازی
-
جرثقیلهای سقفی و ماشینآلات سنگین
-
نوار نقالهها و سیستمهای انتقال مواد
-
تابلوهای MCC و تابلوهای فرمان موتوری
-
سیستمهای کشاورزی، گلخانهای و پمپاژ آب
مشخصات محصول
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال حرارتی محافظ موتور (Thermal Overload Relay) |
| سری محصول | TeSys Deca – سری LRD |
| کد فنی کالا | LRD21 |
| نوع نصب | زیر کنتاکتور / روی ریل / روی صفحه با متعلقات مخصوص |
| ولتاژ عملکرد | ولتاژ کاری مدار قدرت 690V AC تا فرکانس 400Hz |
| کاربرد | حفاظت موتورهای سهفاز در برابر اضافهبار (Motor Protection) |
| نوع فرمان | دکمه توقف قرمز (STOP) + دکمه ریست آبی (RESET) |
| سازگاری با کلید | سازگار با: LC1D18 – LC1D25 – LC1D32 – LC1D38 |
| نوع ولتاژ تغذیه | قابل استفاده در شبکههای AC / DC |
| مصرف انرژی | —- |
| طراحی | ابعاد: ارتفاع 66mm – عرض 45mm – عمق 70mm |
| ایمنی | درجه حفاظت IP20 – مطابق IEC 60529 |
| کاربری | رنج تنظیم جریان 12…18A – کلاس تریپ 10A |
| سرعت عملکرد | تریپ حرارتی با آستانه 1.14 × Ir ± 0.06 طبق IEC 60947-4-1 |
| قابلیت کنترل | دارای کنتاکت کمکی 1NO + 1NC / کنترل دستی STOP & RESET |
| دوام مکانیکی | مقاومت لرزش 6Gn و شوک 15Gn / 11ms |
| نوع حفاظت | حفاظت حرارتی موتور – کلاس 10A – دارای حساسیت به قطع فاز |
| عمر سیکل الکتریکی/مکانیکی | مطابق استاندارد IEC 60947 (عدد مستقل در دیتاشیت ذکر نشده) |
| گشتاور توصیهشده نصب | فرمان: 1.7 N·m / قدرت: 2.5 N·m |
| قابلیت اضافهشدن | قابلیت نصب بلوک کمکی، ریل و متعلقات نصب جانبی |
| قطر نصب | مطابق ابعاد استاندارد سری LRD (عرض پایه 45mm) |
| تعداد کنتاکت | 1NO + 1NC (کنتاکتهای کمکی سیگنال) |
| اصالت کالا | اورجینال Schneider Electric – ارائه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه (مطابق استاندارد محصولات اشنایدر) |
| وزن کالا | 0.124 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
بیمتال LRD21 برای موتورهای سهفاز با جریان نامی 12 تا 18 آمپر مناسب است و بیشتر در تجهیزات صنعتی، پمپها، نوار نقالهها و ماشینآلاتی استفاده میشود که نیاز به حفاظت دقیق در برابر اضافهبار دارند.
این مدل دارای Phase Failure Sensitivity است. یعنی اگر یکی از فازها قطع شود یا جریان نامتقارن شود، بیمتال با افزایش جریان در دو فاز دیگر، سریعاً تریپ میدهد و از سوختن سیمپیچ جلوگیری میکند.
این بیمتال بهصورت مستقیم و بدون هیچ رابط اضافه، با کنتاکتورهای سری TeSys D شامل:
LC1D18، LC1D25، LC1D32، LC1D38
هماهنگ است و مانند یک واحد یکپارچه عمل میکند.
کلاس 10A به این معناست که بیمتال در اضافهبارهایی که حدود 7 تا 8 برابر جریان تنظیمی باشند، حدود 10 ثانیه زمان تریپ دارد. این کلاس برای موتورهایی مناسب است که استارت نرم داشته و نیاز به تأخیر حفاظتی کنترلشده دارند.
بیمتال LRD21 در دمای محیطی منفی 20 تا مثبت 60 درجه سانتیگراد بدون افت عملکرد کار میکند و با درجه حفاظت IP20 و مقاومت 6Gn لرزش / 15Gn ضربه برای محیطهای صنعتی و تابلوهای پرلرزش کاملاً مناسب است.
