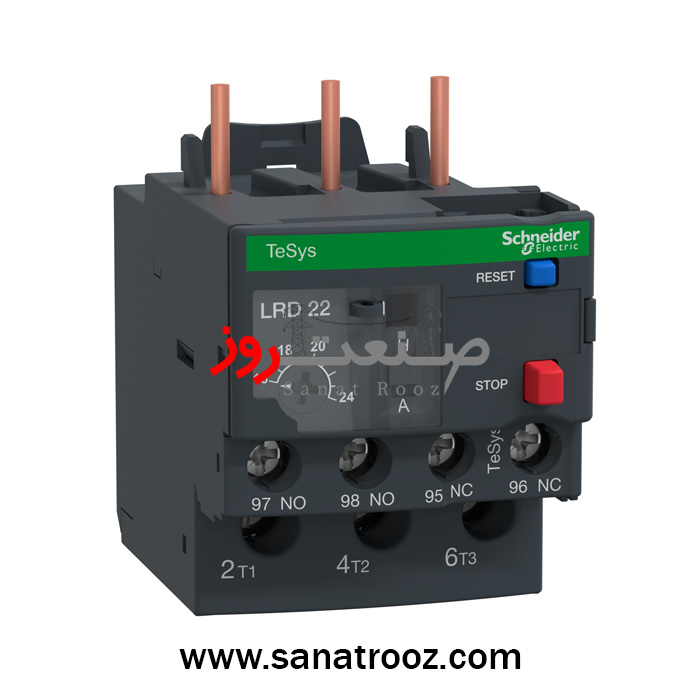

بیمتال ۱۶ الی ۲۴ آمپر اشنایدر الکتریک
TeSys Deca, thermal overload relay, 16 to 24 A, class 10A
با گارانتی
| برند | اشنایدر الکتریک / Schneider Electric |
|---|---|
| نام محصول | رله کنترل اضافهبار حرارتی موتور |
| سری محصول | TeSys Deca – مدل LRD22 |
| کد فنی کالا | LRD22 |
| نوع نصب | نصب زیر کنتاکتور / روی ریل / روی صفحه با اکسسوری مخصوص |
| ولتاژ عملکرد | مدار قدرت تا 690V AC – فرکانس 0…400Hz |
| کاربرد | حفاظت حرارتی موتورهای سهفاز (Motor Protection) |

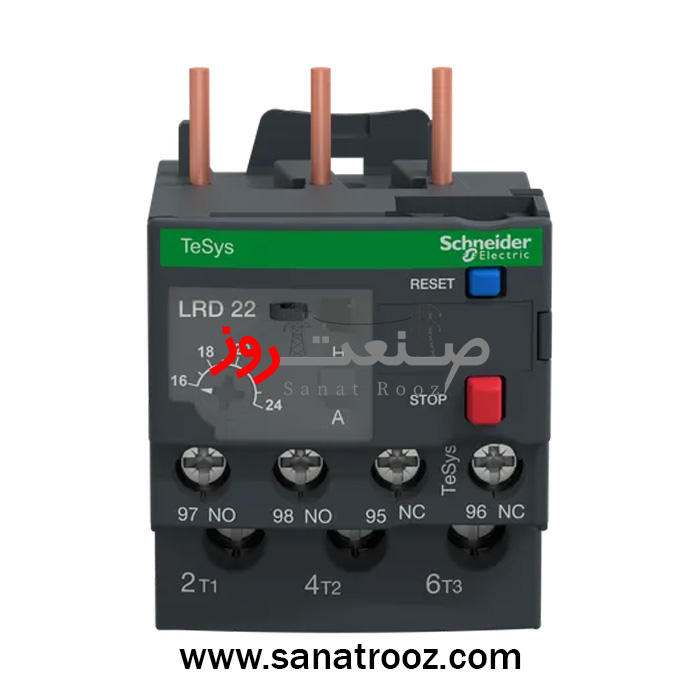

| نوع فرمان | کلید STOP قرمز + کلید RESET آبی |
| سازگاری با کلید / کنتاکتور | قابل اتصال به LC1D25 / LC1D32 / LC1D38 |
| نوع ولتاژ تغذیه | AC و DC (فرکانس 0…400Hz) |
| مصرف انرژی | مقدار مستقل در دیتاشیت ذکر نشده |
| طراحی و ابعاد | 45mm عرض × 66mm ارتفاع × 70mm عمق |
| ایمنی | درجه حفاظت IP20 مطابق IEC 60529 |
| کاربری / رنج تنظیم جریان | 16 تا 24 آمپر (Thermal Protection Range) |
| سرعت عملکرد / آستانه تریپ | 1.14 × Ir ± 0.06 (کلاس 10A) |

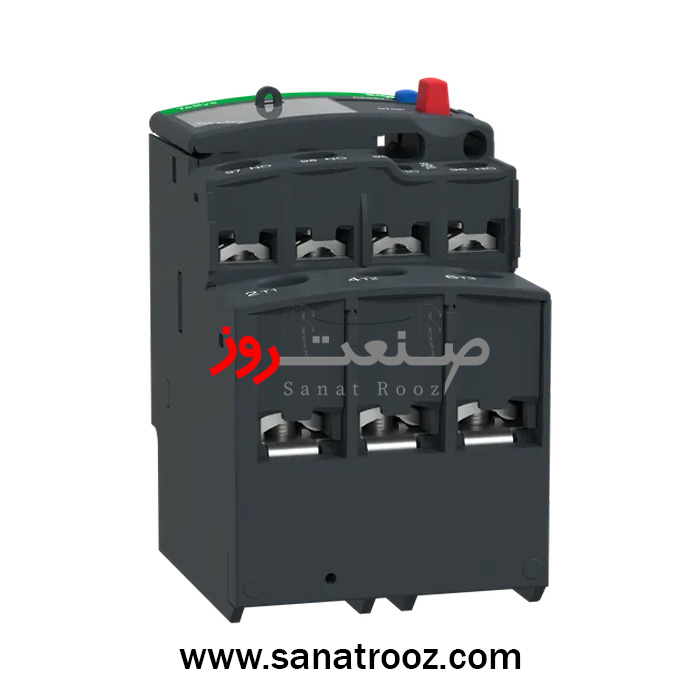

| قابلیت کنترل / نوع ترمینال | ترمینالهای پیچکلمپی با سیم 1 تا 10mm² برای مدار قدرت و 1 تا 2.5mm² برای مدار فرمان |
| دوام مکانیکی | مقاومت لرزش 6Gn و ضربه 15Gn برای 11ms |
| نوع حفاظت | حفاظت اضافهبار حرارتی – Class 10A IEC 60947-4-1 |
| عمر مکانیکی / الکتریکی | ——- |
| گشتاور توصیهشده نصب | 2.5N·m مدار قدرت – 1.7N·m مدار فرمان |
| تعداد کنتاکت (وضعیت) | 1NO + 1NC کمکی |
| قطر نصب | —– |
| قابلیت اضافه شدن | امکان افزودن بلوک کمکی و اکسسوریها |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر |
| وزن کالا | 0.124 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
بیمتال 16 الی 24 آمپر اشنایدر الکتریک مدل LRD22 یک رله حرارتی دقیق از سری TeSys Deca است که برای حفاظت موتورهای سهفاز در برابر اضافهبار و قطع فاز طراحی شده. این مدل با کلاس تریپ 10A، سازگاری کامل با کنتاکتورهای LC1D و عملکرد پایدار در شرایط صنعتی، یکی از بهترین انتخابها برای محافظت مطمئن موتورهای 7.5 تا 11 کیلووات محسوب میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
بیمتال ۱۶ الی ۲۴ آمپر اشنایدر الکتریک LRD22 | رله حرارتی محافظ موتور
بیمتال ۱۶ الی ۲۴ آمپر اشنایدر الکتریک مدل LRD22 یک رله حرارتی حرفهای از خانواده TeSys Deca است که برای حفاظت موتورهای سهفاز در شرایط بارگذاری متغیر طراحی شده. این مدل با رنج تنظیم ۱۶ تا ۲۴ آمپر، انتخابی کاملاً استاندارد برای موتورهاییست که در محیطهای صنعتی تحت فشار کاری مداوم قرار دارند. ساختار مقاوم، دقت عملکرد و هماهنگی کامل با کنتاکتورهای سری LC1D باعث شده این بیمتال به یکی از مطمئنترین گزینهها برای تابلوهای فرمان و قدرت تبدیل شود.
در قلب طراحی LRD22، مکانیزم حرارتی بسیار دقیق قرار دارد که اضافهبار موتور را با حساسیت بالا تشخیص میدهد و در زمان مناسب فرمان قطع را صادر میکند. استفاده از کلاس تریپ 10A باعث میشود بیمتال در حالت بارگیری شدید، واکنشی کنترلشده و قابل اعتماد داشته باشد؛ موضوعی که برای محافظت از سیمپیچ موتورهای ۷.۵ تا ۱۱ کیلووات بسیار حیاتی است. وجود قابلیت تشخیص قطع فاز نیز امنیت این حفاظت را تکمیل میکند و از آسیبهای جدی ناشی از عدم تعادل فاز جلوگیری میکند.

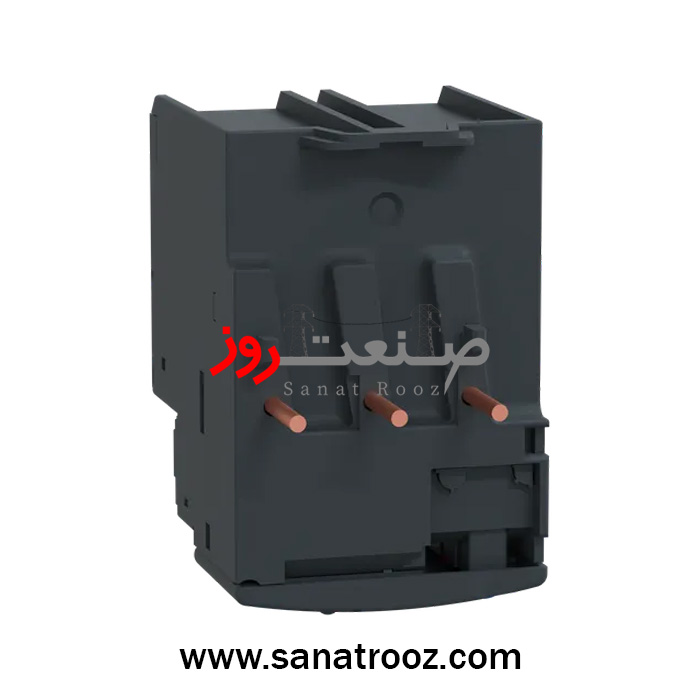

نصب این مدل روی کنتاکتورهای LC1D25، LC1D32 و LC1D38 بدون نیاز به هرگونه تغییر مکانیکی انجام میشود و همین موضوع مونتاژ تابلو برق را سادهتر و سریعتر میکند. ابعاد استاندارد ۴۵×۶۶×۷۰ میلیمتری، وزن سبک و طراحی مستحکم بدنه باعث شده LRD22 حتی در فضاهای محدود تابلو هم به راحتی جای گیرد. ترمینالهای پیچکلمپی مقاوم، کیفیت سیمگیری بالایی ایجاد میکنند و مانع از شلشدن اتصال در اثر لرزش یا ضربه میشوند.
بیمتال LRD22 با داشتن محدوده دمای کاری گسترده از منفی ۲۰ تا مثبت ۶۰ درجه سانتیگراد، در محیطهای صنعتی سختگیرانه نیز عملکرد پایداری ارائه میدهد. این پایداری زمانی اهمیت بیشتری پیدا میکند که موتور در شرایطی با دفعات استارت بالا یا نوسان بار فعالیت دارد. ساختار مکانیکی مقاوم در برابر لرزش 6Gn و شوک 15Gn به این محصول توان حضور در خطوط تولید سنگین و تجهیزاتی مثل کمپرسورها، فنهای صنعتی و نوار نقالهها را میدهد.
چند مورد از ویژگی های این نسل از بی متال های اشنایدر الکتریک :
برآوردهسازی نیاز نصب مستقل رله اضافهبار TeSys Deca
این محصول امکان نصب رله بیمتال TeSys Deca بهصورت مستقل را فراهم میکند.
ظاهر و طراحی مدرن جدید برای تمام دستگاهها
نسل جدید محصولات با طراحی بهروز، جذاب و هماهنگ عرضه میشوند.
نصب آسانتر
طراحی محصول بهگونهای است که فرآیند نصب را سریعتر و سادهتر میکند.
تجربه دیجیتال برای مستندات فنی
ارائه اسناد فنی دیجیتال برای دسترسی سریعتر، کارایی بیشتر و استفاده راحتتر کاربران.
کلید قرمز STOP امکان توقف سریع و ایمن مدار را فراهم میکند و کلید RESET برای راهاندازی مجدد پس از رفع خطا طراحی شده. این کنترل ساده و کاربردی باعث میشود LRD22 در عملیات بهرهبرداری روزمره، تجربهای بدون پیچیدگی برای تکنسینها داشته باشد. همچنین ترمینالهای فرمان با ظرفیت مناسب برای مدارهای کنترل ولتاژ پایین، امکان ادغام آسان این بیمتال با سیستمهای اتوماسیون و تابلوهای مدرن را فراهم میکند.
از منظر استانداردها، بیمتال LRD22 مطابق IEC 60947-4-1 ساخته شده و دارای مشخصههای ایمنی مطابق IP20 است. سازگاری کامل با RoHS و REACH و قرارگیری در رده محصولات Green Premium اشنایدر الکتریک، این مدل را به گزینهای مناسب برای پروژههایی تبدیل میکند که در کنار عملکرد فنی، پایبندی به اصول زیستمحیطی نیز اهمیت دارد.
در مجموع، LRD22 بیمتالی است که ثبات عملکرد، دقت حفاظتی، طراحی استاندارد و دوام طولانیمدت را در کنار هم ارائه میدهد. چه در پمپخانهها، چه در سیستمهای تهویه و چه در ماشینآلات صنعتی، این بیمتال عملکرد قابل اعتماد و سازگاری بالایی از خود نشان میدهد و یک انتخاب ایدهآل برای مهندسانی است که به دنبال حفاظت مطمئن برای موتورهای سهفاز هستند.
کاربرد در صنایع مختلف
-
پمپخانهها و سیستمهای آبرسانی
-
تابلوهای فرمان و MCC صنعتی
-
سیستم تهویه و HVAC
-
خطوط تولید و نوار نقالهها
-
کمپرسورها، فنهای صنعتی و بلوئرها
-
صنایع غذایی، دارویی و کشاورزی
-
جرثقیلهای سقفی و تجهیزات بالابری
-
ماشینآلات بستهبندی، اکسترودر و میکسر
مشخصات محصول
| برند | اشنایدر الکتریک / Schneider Electric |
|---|---|
| نام محصول | رله کنترل اضافهبار حرارتی موتور |
| سری محصول | TeSys Deca – مدل LRD22 |
| کد فنی کالا | LRD22 |
| نوع نصب | نصب زیر کنتاکتور / روی ریل / روی صفحه با اکسسوری مخصوص |
| ولتاژ عملکرد | مدار قدرت تا 690V AC – فرکانس 0…400Hz |
| کاربرد | حفاظت حرارتی موتورهای سهفاز (Motor Protection) |
| نوع فرمان | کلید STOP قرمز + کلید RESET آبی |
| سازگاری با کلید / کنتاکتور | قابل اتصال به LC1D25 / LC1D32 / LC1D38 |
| نوع ولتاژ تغذیه | AC و DC (فرکانس 0…400Hz) |
| مصرف انرژی | مقدار مستقل در دیتاشیت ذکر نشده |
| طراحی و ابعاد | 45mm عرض × 66mm ارتفاع × 70mm عمق |
| ایمنی | درجه حفاظت IP20 مطابق IEC 60529 |
| کاربری / رنج تنظیم جریان | 16 تا 24 آمپر (Thermal Protection Range) |
| سرعت عملکرد / آستانه تریپ | 1.14 × Ir ± 0.06 (کلاس 10A) |
| قابلیت کنترل / نوع ترمینال | ترمینالهای پیچکلمپی با سیم 1 تا 10mm² برای مدار قدرت و 1 تا 2.5mm² برای مدار فرمان |
| دوام مکانیکی | مقاومت لرزش 6Gn و ضربه 15Gn برای 11ms |
| نوع حفاظت | حفاظت اضافهبار حرارتی – Class 10A IEC 60947-4-1 |
| عمر مکانیکی / الکتریکی | ——- |
| گشتاور توصیهشده نصب | 2.5N·m مدار قدرت – 1.7N·m مدار فرمان |
| تعداد کنتاکت (وضعیت) | 1NO + 1NC کمکی |
| قطر نصب | —– |
| قابلیت اضافه شدن | امکان افزودن بلوک کمکی و اکسسوریها |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر |
| وزن کالا | 0.124 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
بیمتال LRD22 برای موتورهای سهفاز بین 7.5 تا 11 کیلووات ایدهآل است، زیرا رنج تنظیم جریان آن (16–24A) کاملاً با جریان نامی این موتورها در شبکه 380–400V هماهنگ است.
بله؛ این مدل مانند کل سری TeSys LRD دارای Phase-Failure Sensitivity است و در صورت قطع یک فاز، سریعاً تریپ میدهد و از سوختن موتور جلوگیری میکند.
این رله حرارتی مستقیماً روی کنتاکتورهای سری LC1D25، LC1D32 و LC1D38 نصب میشود و با آنها یک مجموعه یکپارچه موتورکنترل تشکیل میدهد.
کلاس 10A یعنی بیمتال در اضافهبارهایی که حدود ۷ تا ۸ برابر جریان تنظیمی هستند، در زمان حدود ۱۰ ثانیه تریپ میدهد. این الگو مناسب موتورهاییست که استارت نرم دارند یا زیر بار ثابت کار میکنند.
کاملاً بله. این مدل دارای مقاومت لرزش 6Gn و مقاومت ضربه 15Gn است و در دمای –20 تا +60 درجه سانتیگراد بدون افت عملکرد کار میکند؛ بنابراین برای محیطهای صنعتی خشن، تابلوهای MCC، پمپخانهها، تهویه صنعتی و خطوط تولید بسیار مناسب است.
