بیمتال 4 الی 6 آمپر اشنایدر الکتریک – LRD10

بی‌متال LRD10 از سری معتبر TeSys Deca اشنایدر الکتریک، یکی از پرفروش‌ترین رله‌های حرارتی برای حفاظت موتورهای 4 تا 6 آمپر در شبکه‌های صنعتی است. این مدل با مکانیزم دقیق بی‌متال دوفلزی، واکنش سریعی نسبت به افزایش حرارت سیم‌پیچ موتور دارد و پیش از ایجاد آسیب جدی، مدار را با دقت بالا قطع می‌کند. این قابلیت در موتورهای کوچک و متوسط که معمولاً تحت تغییرات بار لحظه‌ای قرار می‌گیرند اهمیت بسیار بالایی دارد.

با ولتاژ عایقی 690 ولت AC و استاندارد کامل IEC 60947-4-1، رله LRD10 برای تابلوهای برق صنعتی، سیستم‌های فرمان و پروژه‌هایی که نیازمند حفاظت پایدار هستند طراحی شده است. سازگاری کامل این بی‌متال با کنتاکتورهای سری LC1D09 تا LC1D38 باعث می‌شود نصب آن بسیار ساده، کم‌جا و یکپارچه باشد و سیم‌کشی تابلو به‌صورت کاملاً استاندارد انجام شود.

یکی از مزایای مهم LRD10، وجود حفاظت قطع فاز است. این مدل در صورت از دست‌رفتن یکی از فازهای اصلی، جریان غیرعادی دو فاز دیگر را تشخیص داده و به‌سرعت موتور را از مدار جدا می‌کند تا از سوختن سیم‌پیچ جلوگیری شود. این نوع حفاظت برای بسیاری از ماشین‌آلات سبک صنعتی نقشی حیاتی دارد.

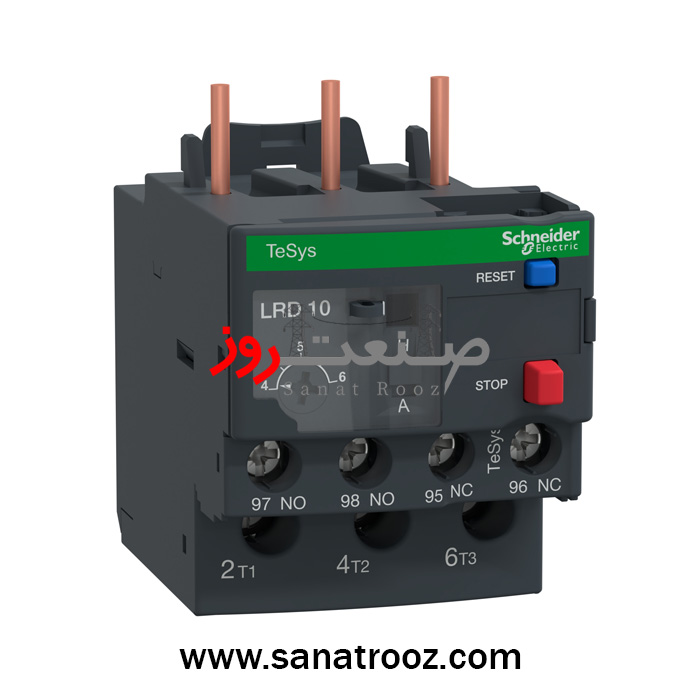

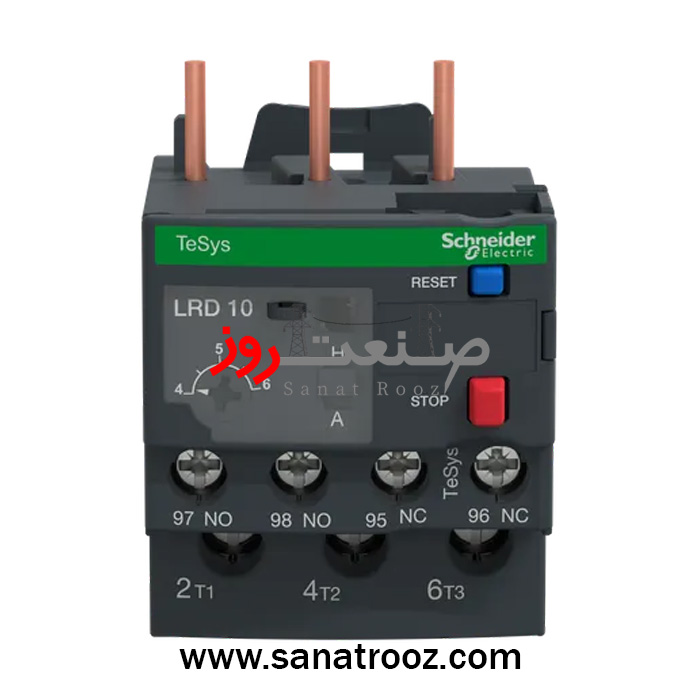

وجود دکمه‌های STOP و RESET روی بدنه محصول امکان کنترل دستی، تست، و ریست حفاظتی را فراهم می‌کند. قابلیت انتخاب حالت Manual یا Auto Reset باعث می‌شود LRD10 برای کاربردهای مختلف از سیستم‌های پیوسته و فرآیندی تا تجهیزات دوره‌ای کاملاً انعطاف‌پذیر باشد. همچنین کنتاکت کمکی 1NO + 1NC روی این بی‌متال، امکان ارسال سیگنال خطا به PLC، آلارم، چراغ سیگنال و مدارهای فرمان حرفه‌ای را فراهم می‌کند.

از نظر مقاومت مکانیکی، بی‌متال LRD10 با تحمل لرزش 6Gn و شوک 15Gn، کاملاً مناسب محیط‌های پرارتعاش مانند خطوط بسته‌بندی، تجهیزات دوار، فن‌های صنعتی، موتورهای ابزار دقیق و نوار نقاله‌هاست. طراحی جمع‌وجور و ابعاد 70×45×66 میلی‌متری آن باعث شده نصب در تابلوهای کوچک و کم‌جا نیز بدون محدودیت انجام شود.

جدول ظرفیت قطع (Breaking Capacity – LRD10)

بی‌متال‌ها حفاظت اتصال‌کوتاه ندارند و باید با فیوز/MCCB بالادست محافظت شوند.

این مدل برای کاربردهایی مانند موتورهای فن، پمپ‌های سبک، سیستم‌های انتقال کوچک، دمنده‌های صنعتی، موتورهای ابزار دقیق و محرک‌های کنترل فرآیند استفاده می‌شود. رنج جریان قابل تنظیم 4 تا 6 آمپر امکان محافظت دقیق موتور را در شرایط واقعی بار فراهم می‌کند و قابلیت جبران حرارت محیط عملکرد آن را در شرایط دمایی متغیر پایدار نگه می‌دارد.

این محصول کاملاً اورجینال Schneider Electric بوده و توسط شرکت صنعت روز با گارانتی رسمی ۱۸ ماهه ارائه می‌شود. ترکیب کیفیت ساخت بالا، حفاظت دقیق، دوام مکانیکی مناسب و طراحی حرفه‌ای، LRD10 را به یک انتخاب ایده‌آل برای مهندسان طراح تابلو، مجریان پروژه و صنایع سبک تبدیل کرده است.

کاربرد در صنایع مختلف

• فن‌های صنعتی و دمنده‌های سبک

• پمپ‌های کوچک و میانه فشار

• نوار نقاله‌های کم‌بار

• تجهیزات ابزار دقیق و کنترل فرآیند

• تابلوهای فرمان موتورهای کوچک

• خطوط تولید با بار متغیر
