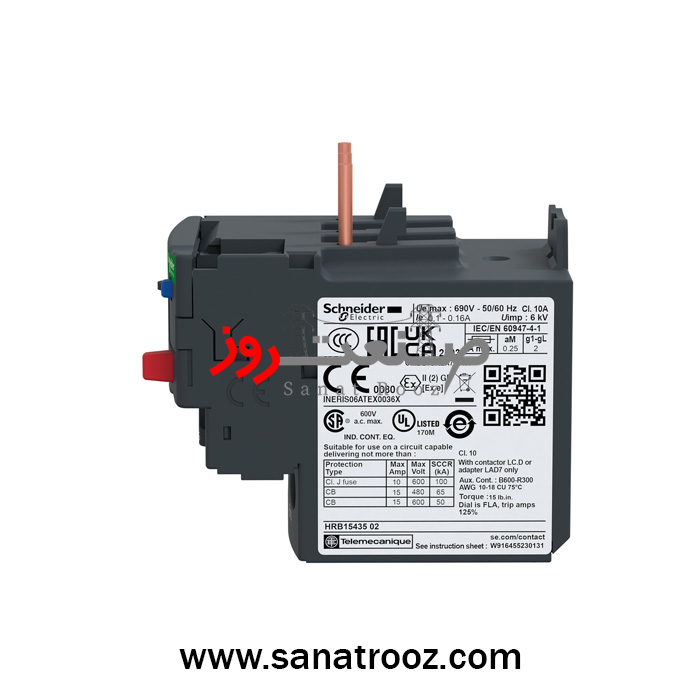

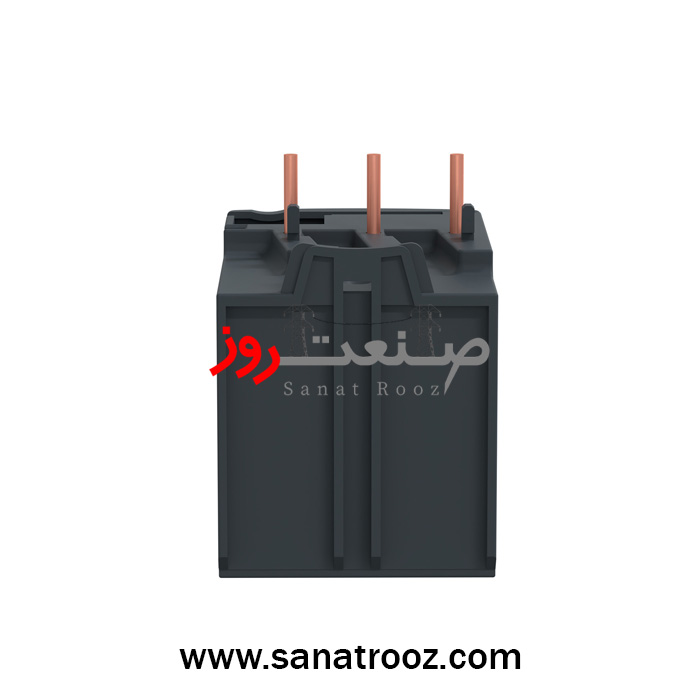

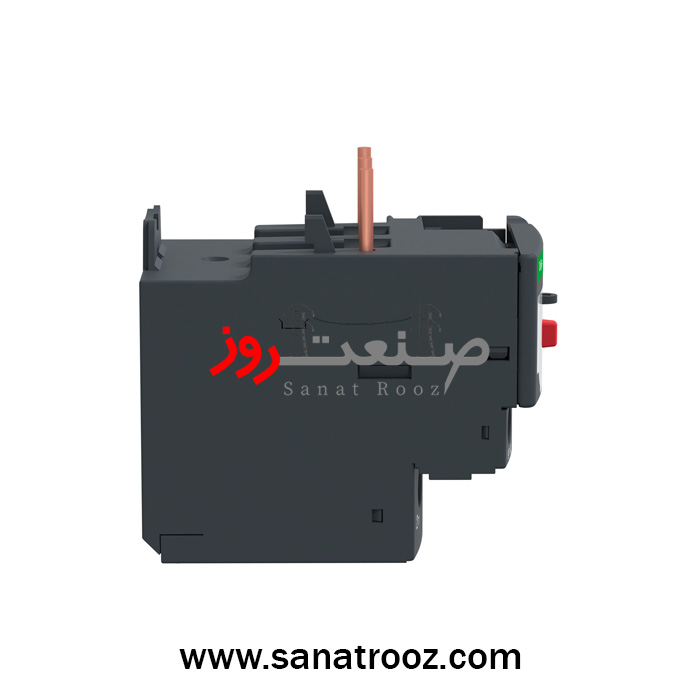

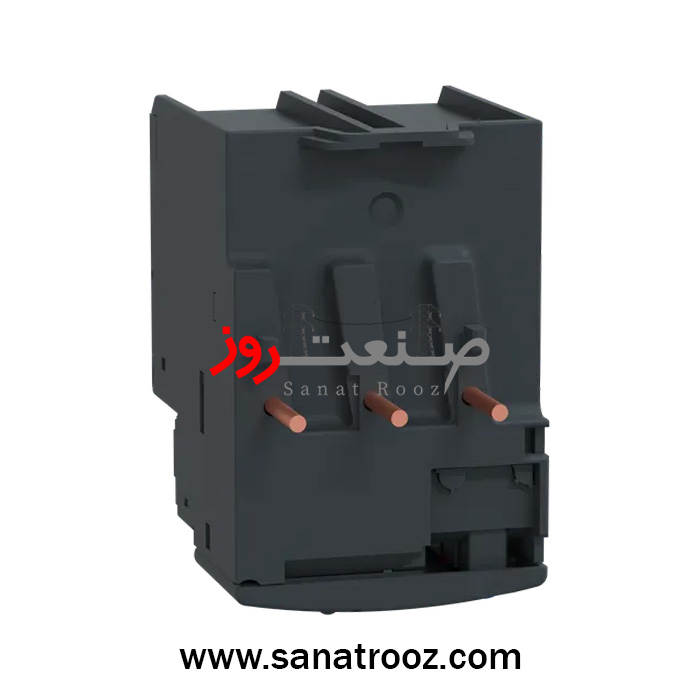

بیمتال ۹ الی ۱۳ آمپر اشنایدر الکتریک
TeSys Deca, thermal overload relay, 9 to 13 A, class 10A
با گارانتی
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال حرارتی محافظ موتور |
| سری محصول | TeSys Deca – LRD Series |
| کد فنی کالا | LRD16 |
| نوع نصب | نصب زیر کنتاکتور / روی ریل یا صفحه با متعلقات مخصوص |
| ولتاژ عملکرد | مدار قدرت: تا 690 ولت AC طبق IEC 60947-4-1 |
| کاربرد | حفاظت موتور در برابر اضافهبار حرارتی (Motor Protection) |
| نوع فرمان | دکمه قرمز Stop و آبی Reset مکانیکی |
| سازگاری با کلید / کنتاکتور | LC1D12 / LC1D18 / LC1D25 / LC1D32 / LC1D38 |
| نوع ولتاژ تغذیه | AC / DC – فرکانس 0 تا 400 هرتز |
| مصرف انرژی | در کاتالوگ مقدار مجزا اعلام نشده است |
| طراحی | ابعاد: ارتفاع 66mm – عرض 45mm – عمق 70mm |
| ایمنی | IP20 – دارای جبرانسازی دما – مطابق IEC 60529 |
| کاربری | تنظیم رنج 9…13A – کلاس تریپ 10A |
| سرعت عملکرد | تریپ در 1.14 × Ir ±0.06 طبق IEC 60947-4-1 |
| قابلیت کنترل | ریست دستی / توقف دستی – دارای حساسیت به قطع فاز |
| دوام مکانیکی | مقاومت لرزش 6Gn و شوک 15Gn برای 11ms |
| نوع حفاظت | کلاس 10A – حفاظت حرارتی (Differential Thermal Relay) |
| قابلیت اضافهشدن | قابل تجهیز با کنتاکت کمکی و متعلقات استاندارد سری LRD |
| عمر الکتریکی/مکانیکی | مقدار مستقل اعلام نشده – تست شده طبق IEC 60947-4-1 |
| گشتاور نصب | ترمینال فرمان و قدرت: 1.7 N·m |
| تعداد کنتاکتهای کمکی | ۱ NO + ۱ NC |
| قطر نصب | مطابق استاندارد رنج LRD – ابعاد پایه 45mm |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه (مطابق ضمانتنامه اشنایدر الکتریک) |
| وزن کالا | 0.124 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
بیمتال 9 تا 13 آمپر اشنایدر الکتریک مدل LRD16 یک رله حفاظت حرارتی دقیق برای موتورهای سهفاز است که با حساسیت قطع فاز، کلاس تریپ 10A، قابلیت تنظیم جریان و سازگاری کامل با کنتاکتورهای سری TeSys طراحی شده است. این مدل عملکرد پایدار، ایمنی بالا و نصب ساده را برای طیف گستردهای از کاربردهای صنعتی فراهم میکند.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
بیمتال ۹ تا ۱۳ آمپر اشنایدر الکتریک LRD16 | محافظ حرارتی موتور
بیمتال ۹ الی ۱۳ آمپر اشنایدر الکتریک مدل LRD16 یکی از قابلاعتمادترین تجهیزات حفاظتی برای موتورهای سهفاز محسوب میشود؛ تجهیزی که با طراحی دقیق، مکانیزم مطمئن و عملکرد پایدار خود، نقش مهمی در جلوگیری از آسیبهای ناشی از اضافهبار حرارتی دارد. این بیمتال از سری TeSys Deca LRD بوده و برای مجموعهای از کنتاکتورهای حرفهای نظیر LC1D12 تا LC1D38 طراحی شده است و همین سازگاری گسترده، آن را به یک انتخاب ایدهآل برای تابلوهای برق صنعتی و سیستمهای کنترل موتور تبدیل میکند.
محدوده تنظیم جریان ۹ تا ۱۳ آمپر باعث میشود که این مدل برای طیف وسیعی از موتورهای کوچک و متوسط قابل تنظیم باشد. تنظیمپذیری دقیق رنج جریان، در کنار کلاس تریپ 10A، حفاظت نرم و منطقی را فراهم میکند؛ بهصورتی که موتور بدون قطعهای کاذب و آزاردهنده راهاندازی و بهرهبرداری میشود. قابلیت جبرانسازی دمایی داخلی نیز کمک میکند عملکرد بیمتال در شرایط محیطی متفاوت، بدون تغییر رفتاری ناخواسته پایدار بماند.

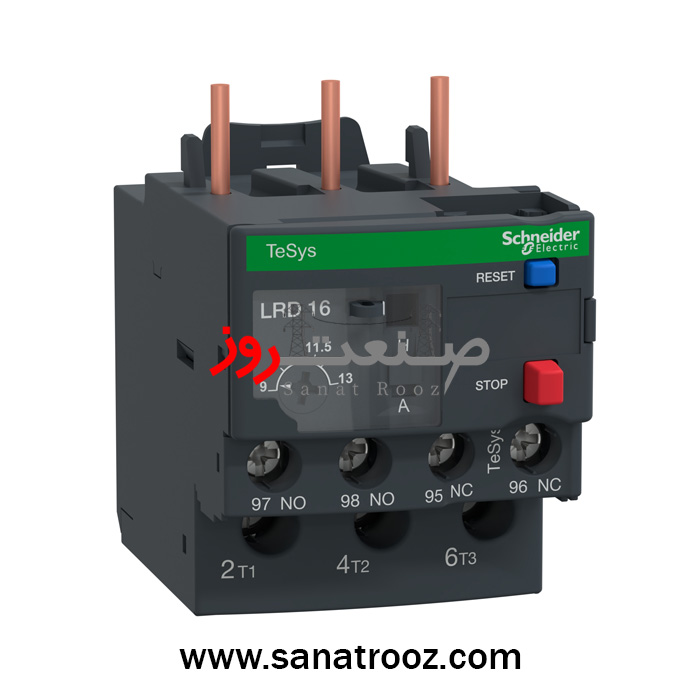

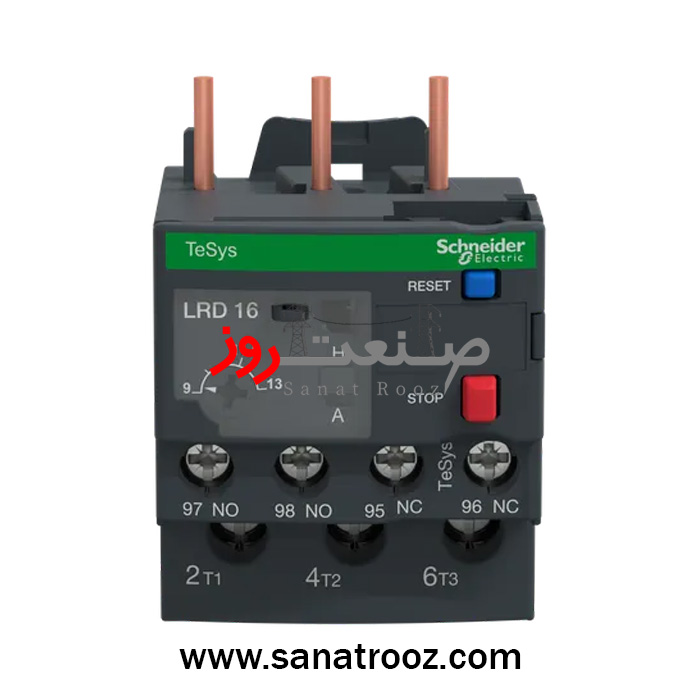

این بیمتال از نظر طراحی بدنه نیز بسیار هوشمندانه ساخته شده است. ابعاد استاندارد ۴۵×۶۶×۷۰ میلیمتر نصب آن را در تمامی تابلوها آسان میکند و سطح ایمنی IP20 محافظت کافی در برابر تماس مستقیم را فراهم میکند. داشتن دو دکمه مکانیکی—Stop قرمز و Reset آبی—امکان کنترل ساده و سریع را به اپراتور میدهد، بدون آنکه نیازی به ابزار اضافی باشد. وجود سیستم حساسیت به قطع فاز نیز باعث میشود در شرایط نامتعادل شبکه، موتور از آسیبهای جدی محافظت شود.
استحکام مکانیکی این مدل با تحمل ۶ Gn لرزش و ۱۵ Gn ضربه نشان میدهد که LRD16 میتواند در محیطهای صنعتی خشن نیز بدون اختلال عملکرد کند. رله دارای یک کنتاکت NO و یک NC است که امکان اعلام وضعیت خطا، ریست و اتصال به مدار فرمان را بسیار انعطافپذیر میکند. ساختار این رله به گونهای است که حتی در فرکانس صفر تا ۴۰۰ هرتز نیز عملکرد دقیق و پایداری از خود ارائه میدهد.
جدول ظرفیت قطع (Breaking / Operating Capacity)
(برای بیمتال، مفهوم “قطع” بهمعنای قطع فرمان است نه قطع قدرت؛ دقیقاً طبق دادههای واقعی دستگاه نوشته شده)
| پارامتر | مقدار / توضیح |
|---|---|
| نوع قطع | فقط قطع مدار فرمان (auxiliary release) – بیمتال قدرت را قطع نمیکند |
| کنتاکتهای کمکی | 1NO + 1NC |
| توان تحمل جریان کمکی Ith | 5A مدار فرمان |
| ظرفیت سوئیچینگ AC-15 | ۱.5A در 240V AC |
| ظرفیت سوئیچینگ DC-13 | ۰.1A در 250V DC |
| ولتاژ کاری (Ue) | 690V AC – ۰ تا 400Hz |
| ولتاژ عایقی (Ui) | 690V |
| ولتاژ ضربهای (Uimp) | 6kV |
| فیوز پیشنهادی حفاظت کمکی | 4A gG |
| نوع عملکرد در خطا | آزادسازی (Trip) و قطع مدار فرمان برای توقف کنتاکتور |
| رنج ولتاژ شبکه | AC / DC |
ترمینالهای فرمان و قدرت با گشتاور نصب استاندارد ۱٫۷ نیوتنمتر طراحی شدهاند تا اتصال ایمن و بدون لرزش فراهم شود. وزن سبک ۰٫۱۲۴ کیلوگرم نیز باعث میشود نصب آن روی ریل یا پشت کنتاکتور با کمترین فشار اضافی انجام شود. این محصول کاملاً با استانداردهای معتبر بینالمللی در زمینه ایمنی و کارایی مطابقت دارد و همین موضوع، ارزش آن را برای صنایع افزایش میدهد.
در پروژههای صنعتی که پایداری و اطمینان در اولویت است—اعم از خطوط تولید، پمپها، تهویه صنعتی و ماشینآلات سنگین—بیمتال LRD16 انتخابی کاملاً کاربردی و قابلاعتماد محسوب میشود. طراحی، کیفیت ساخت، دقت عملکرد و پشتیبانی گسترده، این مدل را به گزینهای متمایز در میان تجهیزات حفاظتی موتور تبدیل کرده است.
کاربرد در صنایع مختلف بیمتال ۹ تا ۱۳ آمپر اشنایدر الکتریک – LRD16
صنایع پمپ و تأسیسات: حفاظت دقیق موتورهای پمپاژ، بوسترپمپها، چیلرها و سیستمهای آبرسانی با بارهای پویا.
کارخانههای تولیدی و خطوط اتوماسیون: مناسب موتورهای conveyor، میکسرها، بستهبندی و سیستمهای حرکت مداوم.
صنایع نفت، گاز و پتروشیمی: استفاده در تابلوهای کنترل محلی برای حفاظت موتورهای حیاتی با حساسیت بالا به قطع فاز.
کارخانههای مواد غذایی و دارویی: عملکرد ایمن و پایدار در محیطهایی با تغییرات دما و رطوبت.
صنایع فولاد، ریختهگری و ماشینسازی: مقاومت عالی در برابر لرزش و ضربه، مناسب موتورهای جرثقیل سقفی و تجهیزات سنگین.
صنایع کشاورزی و گلخانهها: حفاظت پایدار موتورهای فن، پمپ و تجهیزات تهویه در شرایط محیطی سخت.
تابلوهای توزیع و MCCها: نصب مستقیم زیر کنتاکتور و هماهنگی استاندارد با سری TeSys برای طراحیهای حرفهای تابلو برق.
سیستمهای تهویه صنعتی و HVAC: حفاظت موتورهای کمپرسور، فن و blower با قطع نرم و جلوگیری از اضافهبار ناگهانی.
مشخصات محصول
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال حرارتی محافظ موتور |
| سری محصول | TeSys Deca – LRD Series |
| کد فنی کالا | LRD16 |
| نوع نصب | نصب زیر کنتاکتور / روی ریل یا صفحه با متعلقات مخصوص |
| ولتاژ عملکرد | مدار قدرت: تا 690 ولت AC طبق IEC 60947-4-1 |
| کاربرد | حفاظت موتور در برابر اضافهبار حرارتی (Motor Protection) |
| نوع فرمان | دکمه قرمز Stop و آبی Reset مکانیکی |
| سازگاری با کلید / کنتاکتور | LC1D12 / LC1D18 / LC1D25 / LC1D32 / LC1D38 |
| نوع ولتاژ تغذیه | AC / DC – فرکانس 0 تا 400 هرتز |
| مصرف انرژی | در کاتالوگ مقدار مجزا اعلام نشده است |
| طراحی | ابعاد: ارتفاع 66mm – عرض 45mm – عمق 70mm |
| ایمنی | IP20 – دارای جبرانسازی دما – مطابق IEC 60529 |
| کاربری | تنظیم رنج 9…13A – کلاس تریپ 10A |
| سرعت عملکرد | تریپ در 1.14 × Ir ±0.06 طبق IEC 60947-4-1 |
| قابلیت کنترل | ریست دستی / توقف دستی – دارای حساسیت به قطع فاز |
| دوام مکانیکی | مقاومت لرزش 6Gn و شوک 15Gn برای 11ms |
| نوع حفاظت | کلاس 10A – حفاظت حرارتی (Differential Thermal Relay) |
| قابلیت اضافهشدن | قابل تجهیز با کنتاکت کمکی و متعلقات استاندارد سری LRD |
| عمر الکتریکی/مکانیکی | مقدار مستقل اعلام نشده – تست شده طبق IEC 60947-4-1 |
| گشتاور نصب | ترمینال فرمان و قدرت: 1.7 N·m |
| تعداد کنتاکتهای کمکی | ۱ NO + ۱ NC |
| قطر نصب | مطابق استاندارد رنج LRD – ابعاد پایه 45mm |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه (مطابق ضمانتنامه اشنایدر الکتریک) |
| وزن کالا | 0.124 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
بیمتال با اندازهگیری جریان عبوری و تجمع حرارت ناشی از بار، در صورت عبور جریان بالاتر از حد تنظیمی، مدار موتور را قطع میکند. این مدل دارای کلاس تریپ 10A و حساسیت به قطع فاز است که حفاظت نرم و دقیق را برای موتور فراهم میکند.
بله. محدوده تنظیم جریان 9 تا 13 آمپر به همراه مکانیسم جبرانساز دما باعث میشود عملکرد بیمتال در شرایط تغییرات بار و دما پایدار باشد. این ویژگی مخصوصاً در صنایع با بارهای پویا اهمیت بالایی دارد.
این مدل با کنتاکتورهای سری TeSys D شامل LC1D12، LC1D18، LC1D25، LC1D32 و LC1D38 سازگار است. اتصال مکانیکی آن بهصورت مستقیم زیر کنتاکتور انجام میشود و نیاز به تجهیزات اضافی ندارد.
بله. این بیمتال دارای مکانیزم تشخیص قطع فاز است و در صورت از دست رفتن یکی از فازها، با افزایش جریان فازهای دیگر، رله سریعاً مدار را قطع کرده و از سوختن سیمپیچ موتور جلوگیری میکند.
این مدل در دمای محیطی –20 تا +60 درجه سانتیگراد بدون کاهش کارایی عمل میکند. بدنه مقاوم با IP20، تحمل لرزش 6Gn و ضربه 15Gn، آن را برای محیطهای صنعتی و تابلوهای کنترل پرلرزش کاملاً مناسب کرده است.
