بیمتال اشنایدر الکتریک مدل LRD02
بیمتال اشنایدر الکتریک مدل LRD02 یکی از دقیقترین رلههای حفاظتی سری TeSys Deca است که برای حفاظت موتورهای با جریان بسیار پایین طراحی شده است. این مدل با رنج تنظیم 0.16 تا 0.25 آمپر، انتخاب ایدهآلی برای موتورهای سبک، فنها، پمپهای کوچک و تجهیزات دقیق صنعتی به شمار میرود. دقت بالا در عملکرد حرارتی، این بیمتال را به یک محافظ قابل اعتماد برای جلوگیری از آسیبهای ناشی از اضافهبار تبدیل کرده است.
طراحی مدل LRD02 بر اساس استاندارد IEC 60947-4-1 انجام شده و در کلاس تریپ 10A قرار میگیرد؛ یعنی در صورتی که موتور در شرایط اضافهبار قرار گیرد، بیمتال با تاخیر استاندارد و کنترلشده مدار را قطع کرده و از آسیب رسیدن به سیمپیچ موتور جلوگیری میکند. وجود قابلیت Phase Failure Sensitivity باعث میشود در صورت سوختن یا قطع شدن یکی از فازها، مدار به سرعت قطع شود. این ویژگی در موتورهای کوچک که در برابر نوسان فاز حساستر هستند اهمیت بیشتری پیدا میکند.

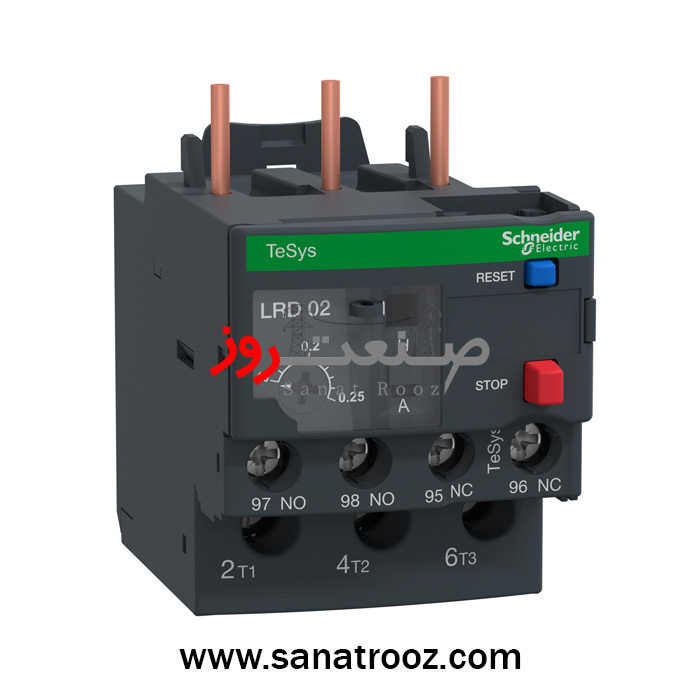

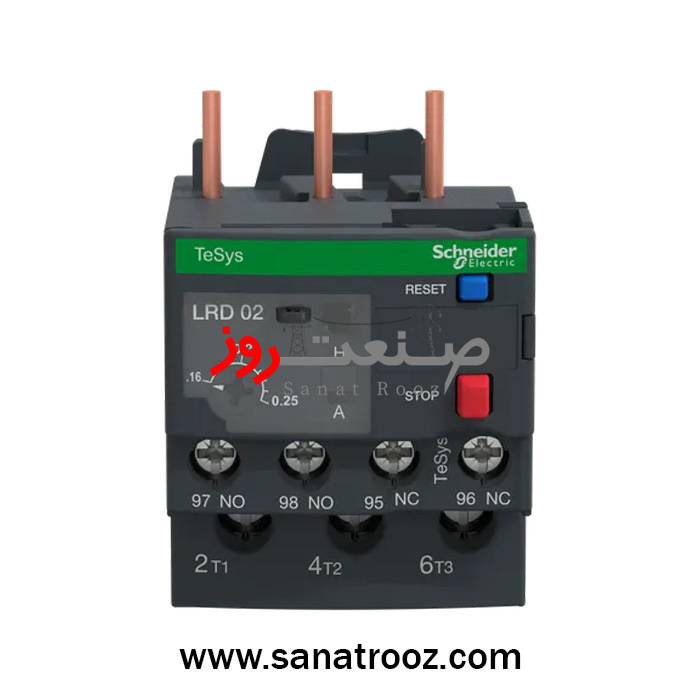

این بیمتال کاملاً با کنتاکتورهای سری LC1D09 تا LC1D38 سازگار است و در کمترین زمان روی کنتاکتور نصب میشود. طراحی جمعوجور آن باعث شده در تابلوهای کوچک و فضاهای محدود نیز قابل استفاده باشد. وجود کلیدهای STOP (قرمز) و RESET (آبی) روی محصول امکان تست و راهاندازی سریع را فراهم میکند. این موضوع برای تابلوهایی که نیاز به بازدید دورهای دارند، مزیت جدی محسوب میشود.
وزن ۰.۱۲۴ کیلوگرم و ابعاد استاندارد بیمتال LRD02 نشاندهنده ساختار کاملاً صنعتی آن است. شوکپذیری 15Gn و مقاومت ارتعاش 6Gn به خوبی مشخص میکند که این بیمتال برای محیطهای صنعتی واقعی ساخته شده و حتی در شرایط ارتعاشی خطوط تولید و ماشینآلات نیز عملکرد خود را حفظ میکند.
جدول تنظیمات حفاظتی — Protection Settings
| ویژگی | مقدار / توضیحات |
|---|---|
| تنظیم اضافهبار (Long Time Pickup) | 0.16 تا 0.25 آمپر (رنج تنظیم جریان) |
| زمان تریپ (Long Time Delay) | کلاس 10A مطابق IEC 60947-4-1 |
| تنظیم جریان لحظهای (Instantaneous) | — (بیمتال فاقد حفاظت لحظهای است) |
| حفاظت قطع فاز (Phase Failure) | دارد – حساسیت بالا به قطع یکی از فازها |
| جبران حرارتی محیط | دارد – Compensation |
| کلاس تریپ | Class 10A |
| قابلیت تست | کلیدهای Test / Reset روی محصول |
| نوع سنجش | حرارتی – Bi-metallic Thermal Sensing |
جبران حرارت داخلی (Temperature Compensation) باعث میشود عملکرد بیمتال تحت تأثیر گرمای محیط قرار نگیرد و همیشه مطابق جریان واقعی موتور تصمیمگیری کند. داشتن یک کنتاکت کمکی 1NO + 1NC نیز امکان اجرای فرمانهای کنترلی را فراهم میکند؛ برای مثال استفاده در مدارهای هشدار یا فرمان کنتاکتور.
در پروژههایی که نیاز به حفاظت دقیق موتورهای کوچک وجود دارد، LRD02 یکی از بهترین گزینهها است. این مدل مخصوص سیستمهایی است که جریان موتور آنها بسیار پایین بوده و کوچکترین خطا میتواند به سوختن یا از کار افتادن تجهیزات منجر شود. مجموعه TeSys Deca در سالهای اخیر با توجه به کیفیت ساخت بالا و عمر طولانی، در صنایع ایران نیز محبوبیت زیادی پیدا کرده است.
این محصول توسط شرکت صنعت روز همراه با اصالت ۱۰۰٪ اشنایدر الکتریک و ۱۸ ماه گارانتی معتبر شرکتی ارائه میشود تا خیال مهندسان برق و طراحان تابلو از نظر کیفیت و پشتیبانی کاملاً راحت باشد.
کاربرد در صنایع مختلف
-
تابلوهای کنترل موتور کوچک
-
تجهیزات ابزار دقیق
-
سیستمهای تهویه سبک
-
پمپهای کوچک و پمپهای دبی پایین
-
خطوط تولید مواد غذایی و صنایع دارویی
-
سیستمهای اتوماسیون با موتورهای کممصرف
