توضیحات

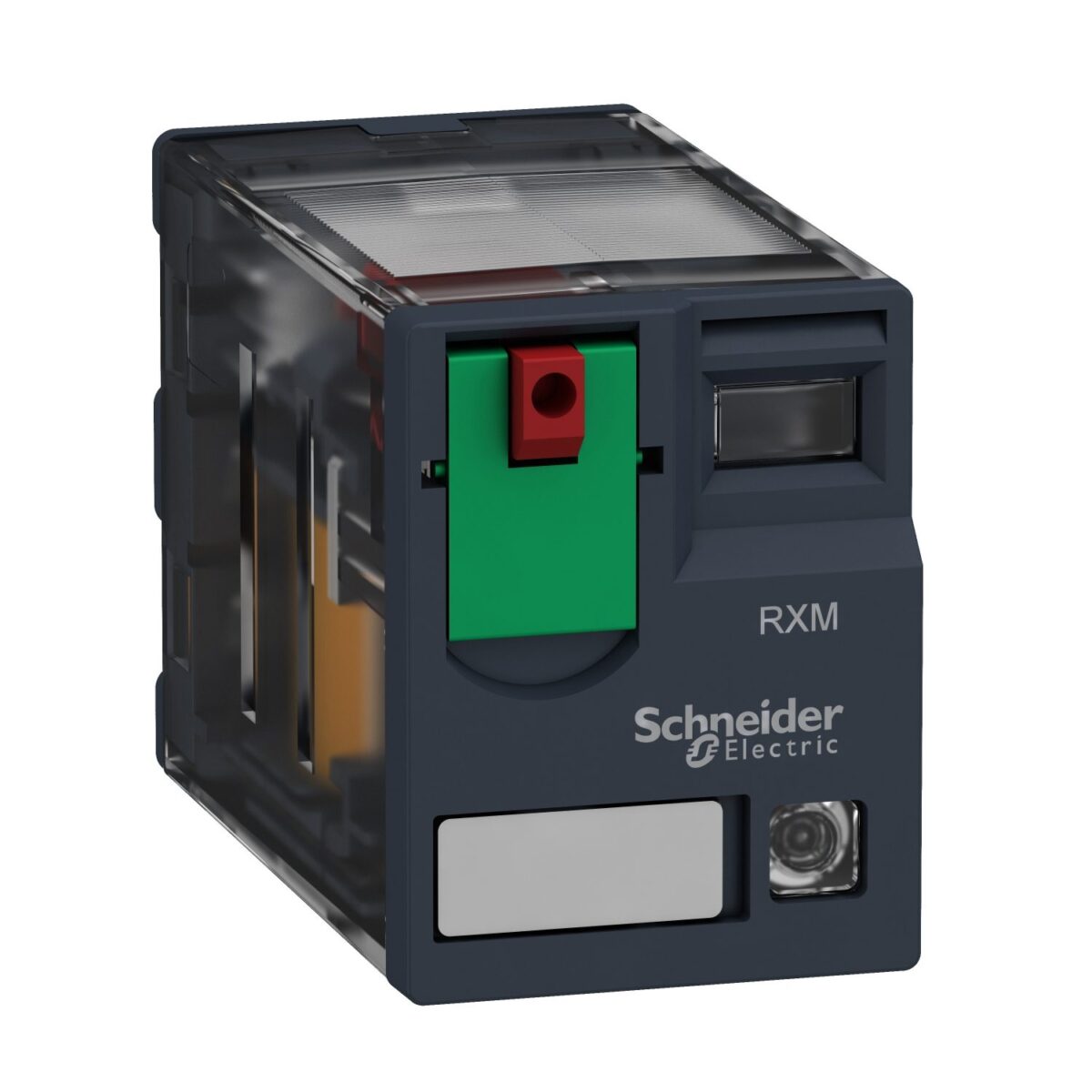

ویژگی‌های رله شیشه ای 14 پایه 230 ولت AC و 6 آمپر با LED اشنایدر



ولتاژ کنترلی 230 ولت AC و توان عبور جریان تا 6 آمپر، این رله را به ابزاری مناسب برای کاربردهای مختلف در سیستم‌های الکتریکی و صنعتی تبدیل کرده است. این ویژگی‌ها امکان استفاده از این محصول را در تجهیزات حساس و پرکاربرد فراهم می‌کند.

طراحی شفاف شیشه‌ای یکی از ویژگی‌های کلیدی این رله است که به کاربران اجازه می‌دهد وضعیت عملکرد داخلی را مشاهده کنند. این ویژگی برای عیب‌یابی سریع و نظارت مداوم بر عملکرد مدار بسیار مفید است.

وجود LED داخلی که وضعیت عملکرد (فعال یا غیرفعال بودن) رله را به‌صورت بصری نشان می‌دهد، از دیگر ویژگی‌های منحصربه‌فرد این محصول است. این قابلیت به تکنسین‌ها و کاربران کمک می‌کند تا به‌سادگی از وضعیت مدار مطلع شوند.

این رله با داشتن 14 پایه استاندارد، امکان نصب و اتصال آسان را در سیستم‌های مختلف فراهم می‌کند. طراحی دقیق پایه‌ها باعث می‌شود اتصالات پایدار و ایمنی بیشتری در مدارها تضمین شود.

رله شیشه‌ای اشنایدر با استفاده از مواد مقاوم و بادوام ساخته شده است که در برابر لرزش، ضربه و شرایط محیطی سخت مقاوم است. علاوه بر این، طول عمر بالا و عملکرد پایدار این محصول، هزینه‌های نگهداری را به حداقل می‌رساند.



کاربردهای رله شیشه ای 14 پایه 230 ولت AC و 6 آمپر با LED اشنایدر در صنایع مختلف



صنایع برق و انرژی
در تابلوهای برق و سیستم‌های توزیع انرژی، این رله با دقت بالا و نظارت بصری، یکی از ابزارهای حیاتی برای حفاظت و کنترل تجهیزات به شمار می‌رود.

صنایع خودروسازی
در خطوط تولید و تجهیزات تست خودرو، این رله با قابلیت کنترل جریان‌های بالا و طراحی مقاوم، به بهبود عملکرد ماشین‌آلات صنعتی و ربات‌های تولیدی کمک می‌کند.

صنایع غذایی و دارویی
در تجهیزات بسته‌بندی و فرآوری مواد غذایی و دارویی، این رله با عملکرد پایدار و قابلیت نمایش وضعیت، نقش مهمی در تضمین کیفیت و ایمنی فرآیندها ایفا می‌کند.

سیستم‌های حفاظتی و امنیتی
در سیستم‌های نظارت تصویری، دستگاه‌های هشدار و تجهیزات امنیتی، این رله به دلیل مقاومت بالا و امکان نظارت آسان بر عملکرد، بسیار کاربردی است.

صنایع تولیدی و اتوماسیون صنعتی
در خطوط تولید و سیستم‌های خودکار، این رله با توانایی کنترل دقیق جریان و ولتاژ، به افزایش بهره‌وری و کاهش خرابی تجهیزات کمک می‌کند.

سیستم‌های روشنایی و تهویه مطبوع
در ساختمان‌های تجاری و صنعتی، این رله برای کنترل تجهیزات روشنایی و سیستم‌های تهویه مطبوع بسیار مؤثر است و عملکرد مطمئن و پایداری را ارائه می‌دهد.



 جدول مشخصات رله شیشه‌ای 14 پایه 230 ولت AC و 6 آمپر با LED اشنایدر الکتریک (RXM4AB2P7)

مشخصات کلی محصول	توضیحات
نوع محصول یا قطعه	رله شیشه‌ای
نوع رله	رله الکترومکانیکی
کاربرد خاص محصول	نظارت و کنترل مدارهای الکتریکی
نام رله	RXM4AB2P7
ولتاژ مدار کنترل ([Uc])	230 ولت AC (50/60 هرتز)
ظرفیت سوئیچینگ	حداکثر 6 آمپر
نوع پایه‌ها	14 پایه تخت
وضعیت LED داخلی	دارای LED برای نمایش وضعیت عملکرد

---

ویژگی‌های تکمیلی	توضیحات
جنس کنتاکت‌ها	آلیاژ نقره-نیکل (AgNi)
ظرفیت بار مقاومتی	6 آمپر در 250 ولت AC 6 آمپر در 28 ولت DC
ظرفیت بار القایی (UL)	6 آمپر در 250 ولت AC (کنتاکت NC) 12 آمپر در 28 ولت DC (کنتاکت NO)
بار مقاومتی حداقل سوئیچینگ	170 میلی‌وات (10 میلی‌آمپر، 17 ولت)
سرعت عملکرد	≤ 1200 سیکل در ساعت تحت بار ≤ 18000 سیکل در ساعت بدون بار
دوام مکانیکی	10,000,000 سیکل
دوام الکتریکی	100,000 سیکل (بار مقاومتی)

---

ویژگی‌های محیطی و ایمنی	توضیحات
مقاومت در برابر ولتاژ دی‌الکتریک	1300 ولت AC بین کنتاکت‌ها 2000 ولت AC بین کویل و کنتاکت‌ها
مقاومت در برابر لرزش	3g در حالت عملکردی 5g در حالت غیرفعال
مقاومت در برابر شوک	10g در حالت عملکردی 30g در حالت غیرفعال
دمای عملکرد	-40 تا 55 درجه سانتی‌گراد
دمای ذخیره‌سازی	-40 تا 85 درجه سانتی‌گراد
درجه حفاظت IP	IP40 مطابق با استاندارد IEC 60529

---

اطلاعات نصب و اتصالات	توضیحات
نوع نصب	نصب روی پایه تخت استاندارد
ابعاد کلی	ارتفاع: 82.8 میلی‌متر عمق: 80.35 میلی‌متر
وزن خالص	37 گرم

---

اطلاعات بسته‌بندی	توضیحات
ابعاد بسته‌بندی واحد	طول: 4.8 سانتی‌متر عرض: 2.7 سانتی‌متر ارتفاع: 2.1 سانتی‌متر
وزن بسته‌بندی واحد	36 گرم
گارانتی	18 ماه

---

استانداردها و گواهینامه‌ها	توضیحات
گواهینامه‌ها	UL, CE, CSA, GOST, Lloyd’s, IECEE CB Scheme
استانداردهای رعایت‌شده	IEC 61810-1, UL 508, CSA C22.2 No 14





مزایای رله شیشه ای 14 پایه 230 ولت AC و 6 آمپر با LED اشنایدر



نظارت بصری آسان
طراحی شفاف شیشه‌ای این رله به کاربران امکان می‌دهد به‌سادگی وضعیت عملکرد را مشاهده کرده و مشکلات را سریع‌تر شناسایی کنند.

توان عبور جریان مناسب
ظرفیت عبور جریان تا 6 آمپر این رله را برای استفاده در سیستم‌های مختلف از جمله تجهیزات حساس و پرکاربرد مناسب می‌کند.

طراحی استاندارد و نصب آسان
14 پایه استاندارد این رله، نصب و اتصال آن را در سیستم‌های مختلف ساده‌تر کرده و از بروز خطاهای اتصال جلوگیری می‌کند.

دوام و طول عمر بالا
ساخته شده از مواد مقاوم، این رله در برابر شرایط سخت محیطی، لرزش و ضربه مقاومت بالایی دارد و طول عمر طولانی آن، هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.

سازگاری با کاربردهای متنوع
این رله به دلیل طراحی انعطاف‌پذیر و ویژگی‌های منحصربه‌فرد، در صنایع مختلف کاربرد دارد و به یک ابزار چندمنظوره تبدیل شده است.



نقاط قوت رله شیشه ای 14 پایه 230 ولت AC و 6 آمپر با LED اشنایدر

• قابلیت عبور جریان تا 6 آمپر برای کاربردهای مختلف
• طراحی شفاف شیشه‌ای برای نظارت آسان بر عملکرد داخلی
• وجود LED داخلی برای نمایش وضعیت عملکرد
• نصب آسان با پایه‌های استاندارد و مقاوم
• دوام و طول عمر بالا برای استفاده در شرایط سخت محیطی



نقاط ضعف رله شیشه ای 14 پایه 230 ولت AC و 6 آمپر با LED اشنایدر



یکی از نقاط ضعف این رله، محدودیت آن در عبور جریان‌های بالاتر از 6 آمپر است. برای کاربردهایی که نیاز به جریان‌های بیشتر دارند، باید از مدل‌های با ظرفیت بالاتر استفاده شود.

همچنین، این رله برای سیستم‌هایی که به قابلیت‌های هوشمندتر و عملکرد سریع‌تر نیاز دارند، ممکن است مناسب نباشد و به تجهیزات مکمل نیاز داشته باشد.



نتیجه‌گیری

رله شیشه ای 14 پایه 230 ولت AC و 6 آمپر با LED اشنایدر با طراحی شفاف، کیفیت بالا و قابلیت‌های پیشرفته، یکی از بهترین ابزارها برای کنترل و نظارت در سیستم‌های الکتریکی و صنعتی است. این رله با ویژگی‌هایی نظیر طول عمر بالا، مقاومت در برابر شرایط سخت محیطی و قابلیت نظارت بصری، به بهبود عملکرد سیستم‌ها و کاهش هزینه‌های عملیاتی کمک می‌کند. با وجود محدودیت‌هایی در کاربرد جریان‌های بالاتر، مزایای این رله آن را به یک انتخاب ایده‌آل برای طیف گسترده‌ای از کاربردها تبدیل کرده است. این محصول با ارائه عملکرد پایدار و ایمن، نقش مهمی در افزایش بهره‌وری و ایمنی سیستم‌های الکتریکی ایفا می‌کند.
