سافت استارتر ۱۱۰ کیلووات سه فاز اشنایدر مدل ATS22C21Q | Altistart 22 | صنعت روز

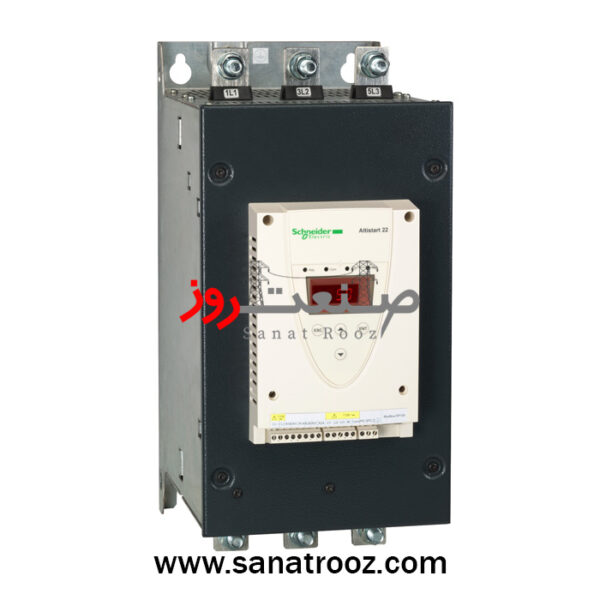

سافت استارتر سه فاز اشنایدر الکتریک مدل ATS22C21Q از سری حرفهای Altistart 22، یکی از قدرتمندترین تجهیزات کنترل راهاندازی نرم موتور در کلاس صنعتی محسوب میشود. این تجهیز با توان ۱۱۰ کیلووات (۱۴۸ اسب بخار) و جریان نامی ۲۱۰ آمپر برای موتورهای آسنکرون سهفاز طراحی شده است و راهحلی پایدار و دقیق برای کنترل نرم استارت و توقف موتور در صنایع سنگین فراهم میکند.
این مدل از فناوری پیشرفته Soft Torque Control بهره میبرد که با کنترل هوشمند گشتاور، از شوکهای الکتریکی و مکانیکی در لحظه استارت جلوگیری کرده و طول عمر موتور و تجهیزات مکانیکی را افزایش میدهد.
سافت استارتر ATS22C21Q به بایپس داخلی مجهز است که پس از راهاندازی موتور، مسیر جریان را مستقیماً عبور داده و تلفات حرارتی را به حداقل میرساند. این طراحی باعث صرفهجویی در مصرف انرژی و عملکرد بیصدا و پایدار دستگاه میشود.
در بخش حفاظتی، این مدل قابلیتهای کامل حفاظت از اضافهبار، قطع فاز، اضافهدما، خطای زمین و معکوس فاز را ارائه میدهد. ورودی PTC نیز برای مانیتورینگ دمای موتور و پیشگیری از آسیبهای حرارتی در مدار کنترل تعبیه شده است.
ولتاژ کاری این مدل بین ۲۳۰ تا ۴۴۰ ولت AC با فرکانس ۵۰/۶۰ هرتز است و طراحی آن بهگونهای انجام شده که در شرایط محیطی سخت، دمای بالا و ارتعاشات صنعتی نیز عملکردی پایدار داشته باشد.
پشتیبانی از پروتکل ارتباطی Modbus RTU از طریق پورت RS485 (RJ45)، امکان یکپارچهسازی این سافت استارتر با سیستمهای کنترلی، PLC و مانیتورینگ از راه دور را فراهم کرده است. به کمک نرمافزار EcoStruxure اشنایدر الکتریک میتوان تمامی پارامترهای دستگاه را مشاهده، تنظیم و بهینه کرد.
سافت استارتر ATS22C21Q دارای سه ورودی دیجیتال (RUN، STOP، RESET) و دو خروجی رلهای قابل برنامهریزی است که اپراتور را قادر میسازد عملکرد سیستم را به صورت دقیق مدیریت کند.

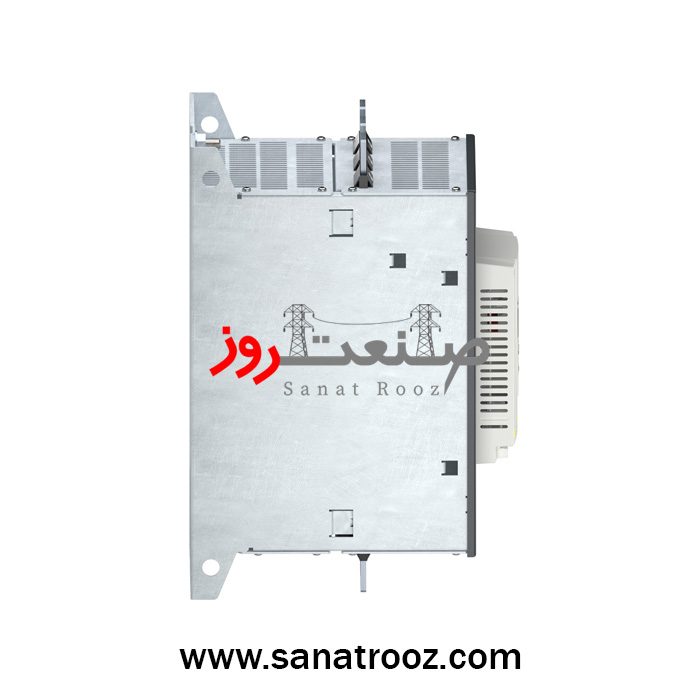

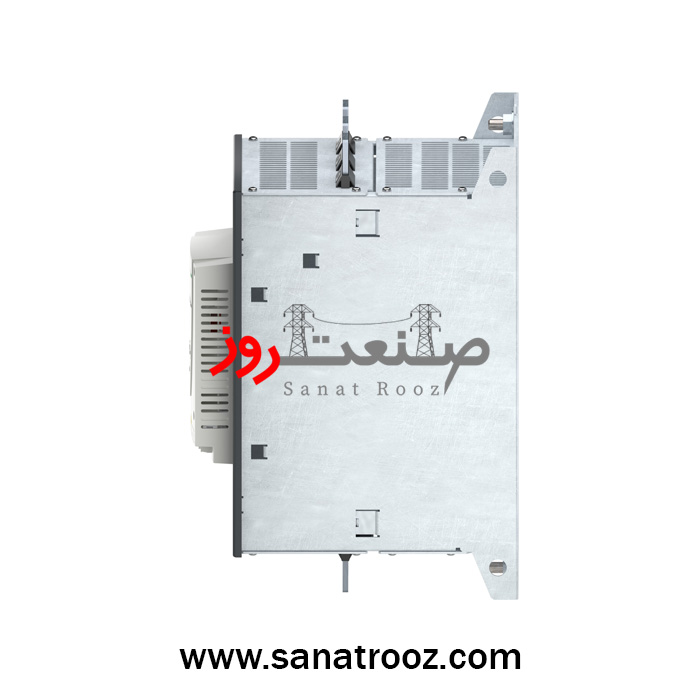

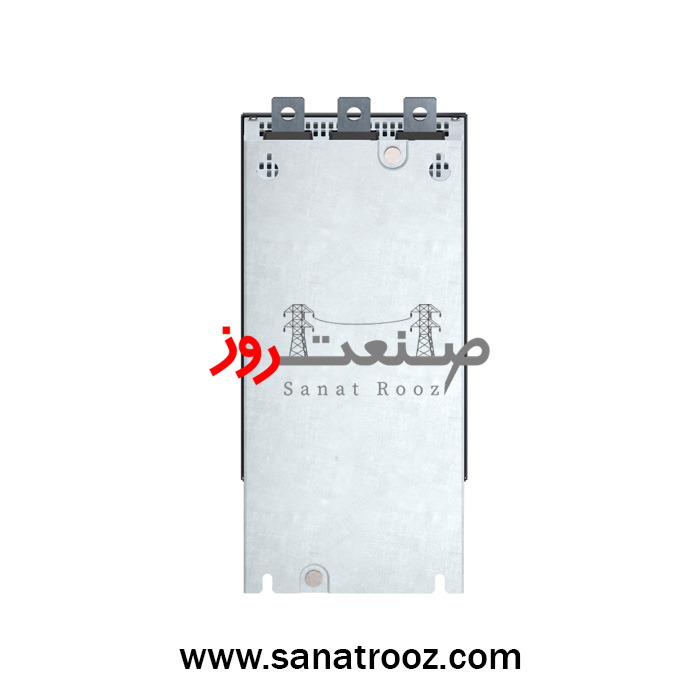

در طراحی مکانیکی، استفاده از بدنه فلزی مقاوم، تهویه داخلی و هیتسینک قدرتمند، ایمنی حرارتی دستگاه را تضمین میکند. ابعاد جمعوجور ۴۲۵×۲۰۶×۲۹۹ میلیمتر و وزن ۳۳ کیلوگرم نیز امکان نصب آسان در تابلو برقهای صنعتی را فراهم میسازد.
این سافت استارتر مطابق با استاندارد IEC 60947-4-2 طراحی شده و در رده عملکردی AC-53A قرار میگیرد که نشاندهنده مقاومت بالا در برابر جریانهای هجومی و سیکلهای مکرر کاری است.
تنظیمات حفاظتی (Protection Settings)
| نوع تنظیم | محدوده عملکرد / توضیحات |
|---|---|
| حفاظت اضافهبار (Overload Protection) | قابل تنظیم بین 1.05 تا 1.2 × In برای تطبیق با جریان نامی موتور |
| زمان شتابگیری (Acceleration Time) | قابل تنظیم از 1 تا 60 ثانیه |
| زمان توقف نرم (Deceleration Time) | قابل تنظیم از 1 تا 60 ثانیه |
| محدودیت جریان (Current Limitation) | قابل تنظیم بین 150% تا 400% جریان نامی |
| تشخیص قطع فاز (Phase Loss Detection) | فعالسازی خودکار در صورت قطع یکی از فازهای ورودی یا خروجی |
| حفاظت خطای زمین (Ground Fault Protection) | تشخیص اتصال زمین با قطع سریع مدار در کمتر از 100 میلیثانیه |
| حفاظت از اضافهدما (Overtemperature) | قطع خروجی در دمای داخلی بالاتر از 85°C |
| حفاظت معکوس فاز (Phase Reversal) | جلوگیری از چرخش معکوس موتور در هنگام راهاندازی |
| ورودی سنسور حرارتی موتور (PTC) | محدوده مقاومتی 750Ω تا 1500Ω – فعالسازی حفاظت حرارتی مستقیم |
| کنترل گشتاور نرم (Soft Torque Control) | کنترل تطبیقی گشتاور در شروع و توقف جهت جلوگیری از ضربه مکانیکی |
قابلیت تنظیم زمان شتابگیری و توقف نرم بین ۱ تا ۶۰ ثانیه، اپراتور را قادر میسازد تا متناسب با نوع بار و موتور، عملکردی نرم و کنترلشده ایجاد کند.
مدل ATS22C21Q بهویژه در صنایع پمپاژ، تهویه مطبوع (HVAC)، نوار نقالههای صنعتی و خطوط تولید اتوماتیک مورد استفاده قرار میگیرد. این تجهیز با عملکرد دقیق و مصرف انرژی پایین، به بهبود بهرهوری سیستم و کاهش هزینههای نگهداری کمک میکند.
شرکت صنعت روز بهعنوان تأمینکننده رسمی تجهیزات اشنایدر الکتریک در ایران، این محصول را با گارانتی ۱۸ ماهه شرکتی، اصالت فنی و خدمات پس از فروش تخصصی عرضه میکند. کاربران میتوانند از پشتیبانی فنی ۲۴ ساعته برای انتخاب، نصب و راهاندازی بهرهمند شوند.
کاربرد در صنایع مختلف
-
تابلوهای برق صنعتی و سیستمهای کنترل موتور
-
خطوط پمپاژ آب و فاضلاب
-
سیستمهای تهویه و سرمایش صنعتی (HVAC)
-
صنایع غذایی، فولاد و سیمان
-
خطوط بستهبندی و نوار نقالههای اتوماتیک
