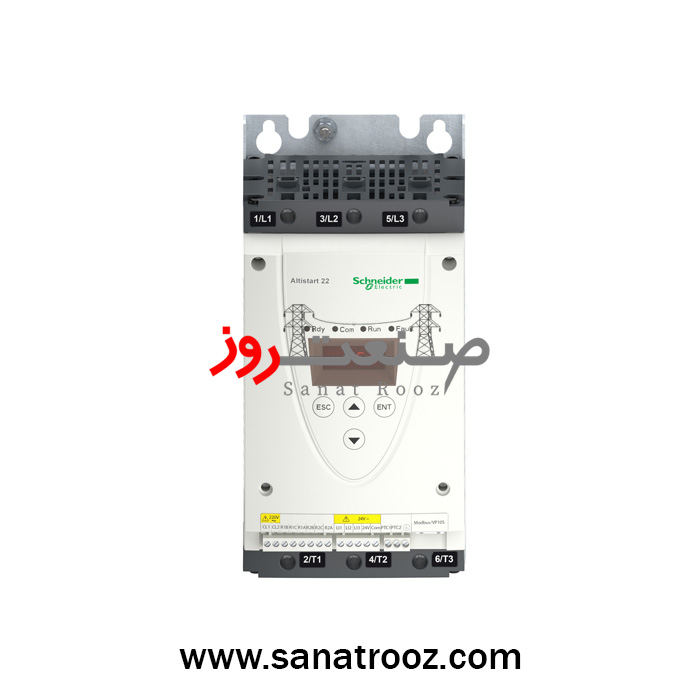

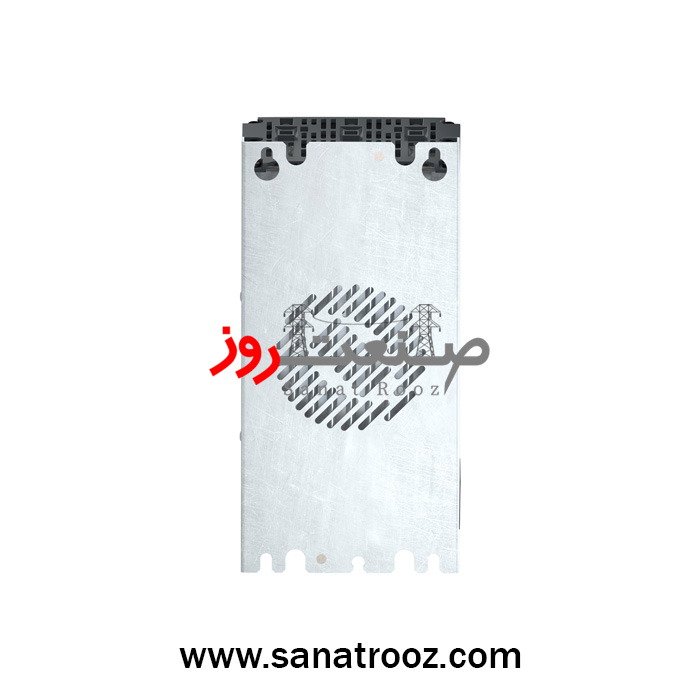

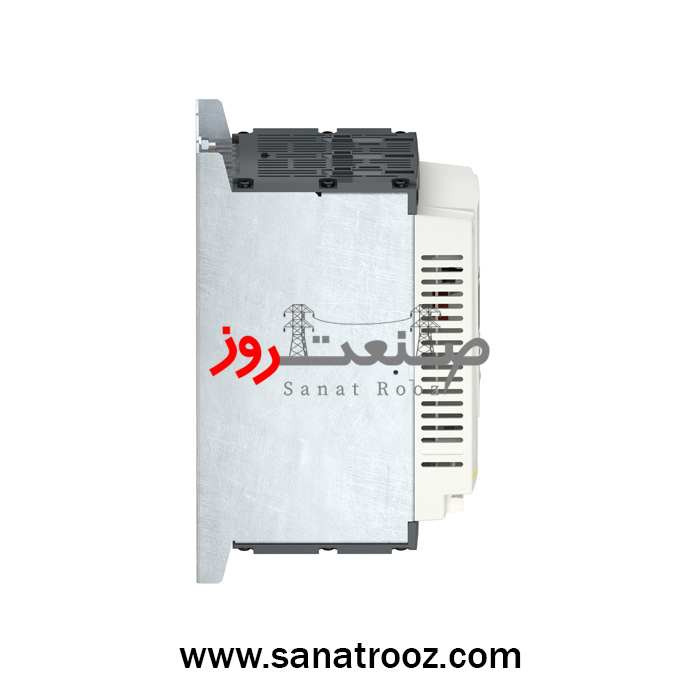

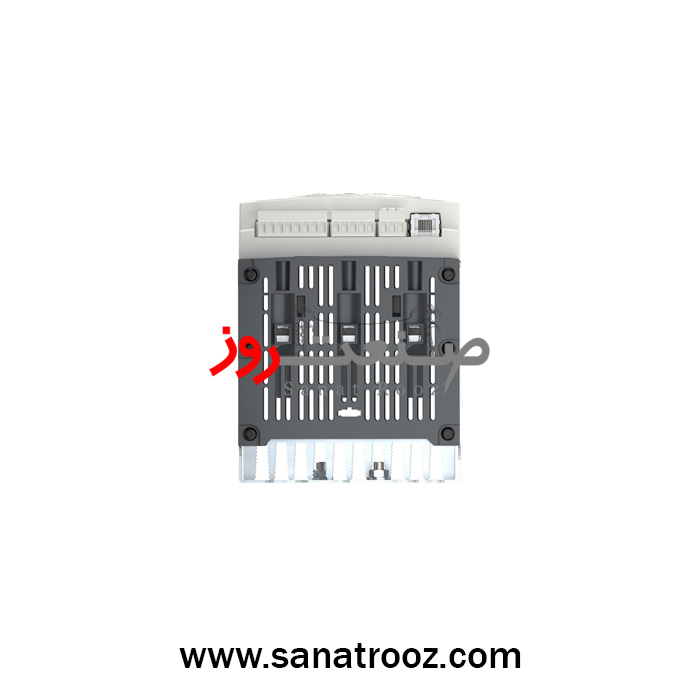

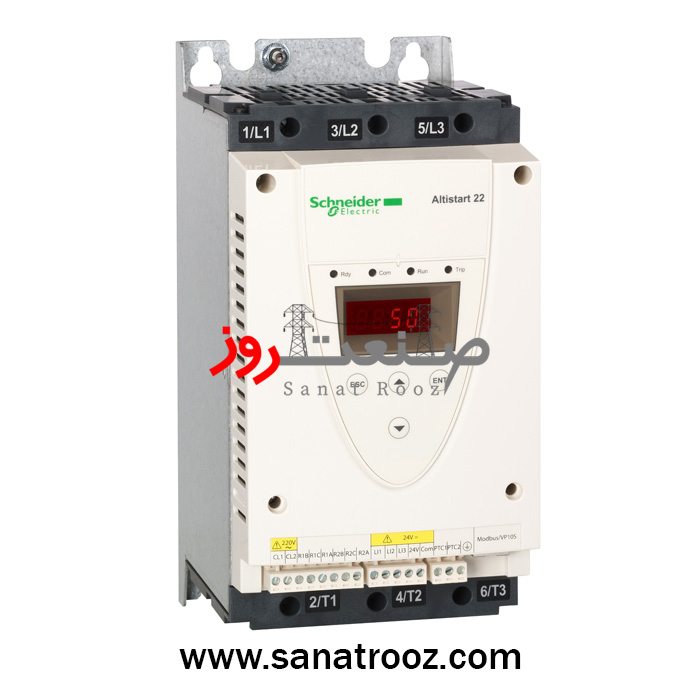

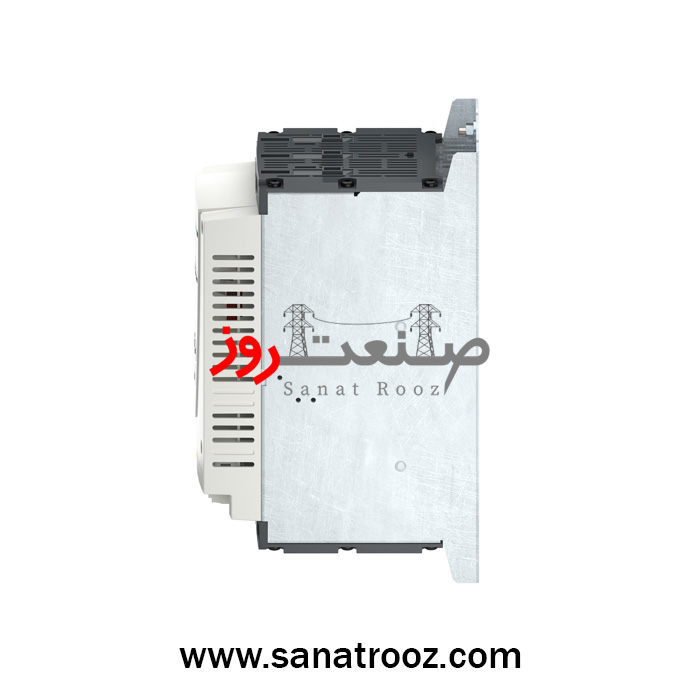

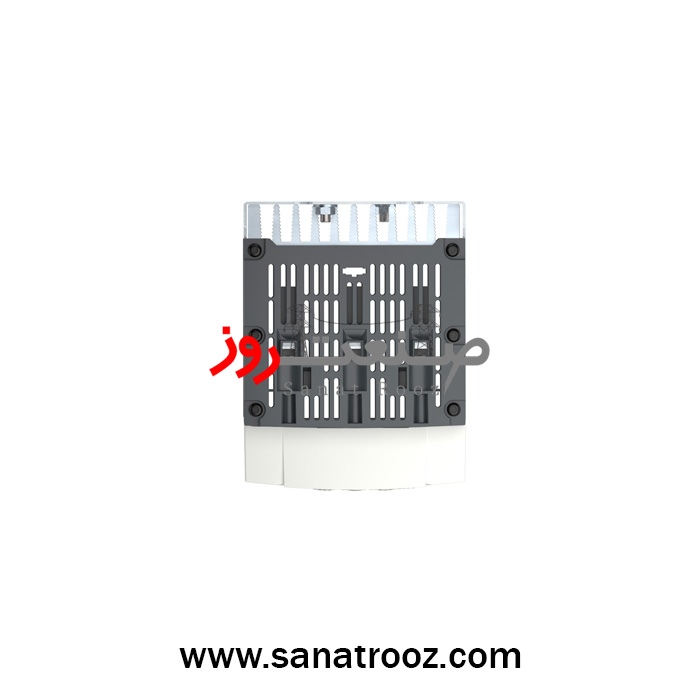

سافت استارتر ۱۵ کیلو وات سه فاز ATS۲۲ اشنایدر
Soft starter, Altistart 22, ATS22 control 220V power 230V(7.5kW)/400...440V(15kW)
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | نمایشگر ریموت سافتاستارتر (Remote Terminal) |
| سری محصول | Altistart 22 |
| کد فنی محصول | ATS22D32Q |
| نوع نصب | نصب عمودی در تابلو برق با تهویه مناسب |
| ولتاژ عملکرد | 230…440 ولت AC (±10%) – سهفاز |
| کاربرد | راهاندازی نرم موتورهای آسنکرون در پمپها و فنها |
| نوع فرمان | دیجیتال با کنترل گشتاور محدود به 3.5 برابر جریان نامی |
| سازگاری با موتور | موتورهای آسنکرون سهفاز تا توان 15 کیلووات (400V) |
| نوع ولتاژ تغذیه | 230 ولت AC – 50/60Hz |
| مصرف انرژی | 44 وات در کاربردهای استاندارد |
| طراحی | دارای هیتسینک داخلی با بایپس داخلی (Internal Bypass) |
| ایمنی | مطابق استاندارد IEC 60947-4-2، حفاظت در برابر فاز، حرارت و استارتر |
| کاربری | سیستمهای پمپاژ، تهویه صنعتی، نوار نقاله و کمپرسورها |
| سرعت عملکرد | کنترل رمپ استارت و استاپ قابل تنظیم (Soft Start/Stop) |
| قابلیت کنترل | ۳ ورودی دیجیتال، ۲ خروجی رلهای، ورودی PTC و پورت Modbus RS485 |
| دوام مکانیکی | بیش از ۱۰۰٬۰۰۰ سیکل کاری |
| دمای کاری مجاز | –10 تا +40°C (بدون درریتینگ) / تا 60°C با کاهش جریان 2.2٪ در هر درجه |
| نوع حفاظت | IP20 – نیازمند نصب در محفظه IP54 برای محیط آلوده |
| گشتاور توصیهشده نصب | 3 N·m برای ترمینالهای قدرت |
| ابعاد فیزیکی (ارتفاع × عرض × عمق) | 265 × 130 × 169 میلیمتر |
| جریان نامی (ICL) | 32 آمپر در خط تغذیه موتور |
| قابلیت اضافه شدن | پشتیبانی از فن خنککننده VW3G22400 و ریموت ترمینال VW3G22101 |
| اصالت کالا | اورجینال اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن محصول | 7 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
سافتاستارتر سهفاز اشنایدر مدل ATS22D32Q با توان 15 کیلووات، کنترل هوشمند گشتاور و حفاظت چندگانه (L, I, T) برای راهاندازی نرم موتورهای صنعتی طراحی شده است. این مدل با ولتاژ 440V، جریان 32A و پورت Modbus داخلی، در سیستمهای پمپاژ، تهویه و خطوط تولید عملکردی ایمن و پایدار دارد. عرضه توسط شرکت صنعت روز با گارانتی ۱۸ ماهه.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
سافتاستارتر ۱۵ کیلووات سهفاز اشنایدر الکتریک مدل ATS22D32Q | Altistart 22 Soft Starter
سافتاستارتر اشنایدر الکتریک مدل ATS22D32Q از سری قدرتمند Altistart 22، راهکاری مطمئن برای راهاندازی نرم موتورهای آسنکرون سهفاز با توان ۱۵ کیلووات است. این تجهیز با بهرهگیری از فناوری کنترل گشتاور محدود (TCS) و بایپس داخلی (Built-in Bypass) قادر است فرآیند استارت و استاپ موتور را با کمترین شوک مکانیکی و الکتریکی انجام دهد.
این مدل با ولتاژ کاری ۲۳۰ تا ۴۴۰ ولت AC و جریان نامی ۳۲ آمپر طراحی شده و برای کاربردهایی مانند پمپها، فنها، کمپرسورها و نوار نقالهها عملکردی پایدار و قابل اعتماد ارائه میدهد. مهندسان برق در پروژههای صنعتی از این مدل برای کاهش جریان راهاندازی، افزایش طول عمر تجهیزات و جلوگیری از نوسانات ناگهانی استفاده میکنند.
سافتاستارتر ATS22D32Q دارای ۳ ورودی دیجیتال، ۲ خروجی رلهای و یک ورودی PTC برای حفاظت حرارتی موتور است. همچنین پورت ارتباطی Modbus RS485 داخلی آن، امکان اتصال به سیستمهای مانیتورینگ و کنترل مرکزی را فراهم میکند.
ویژگی Soft Stop قابل تنظیم این دستگاه، کنترل توقف نرم موتور را تضمین کرده و از ضربات ناگهانی در سیستمهای پمپاژ و خطوط انتقال جلوگیری میکند. در نتیجه، عمر مفید تجهیزات مکانیکی بهطور چشمگیری افزایش مییابد.
این سافتاستارتر با استاندارد بینالمللی IEC 60947-4-2 مطابقت دارد و بهصورت مستقیم در تابلو برق نصب میشود. بدنه آن از مواد مقاوم صنعتی ساخته شده و با حفاظت IP20 ارائه میگردد که در صورت نیاز به کار در محیطهای گردوغباری، نصب داخل تابلو با درجه IP54 توصیه میشود.
از دیگر ویژگیهای مهم ATS22D32Q میتوان به سیستم حفاظتی چندگانه داخلی اشاره کرد؛ ازجمله حفاظت در برابر اضافهبار (L)، اتصال کوتاه لحظهای (I) و حفاظت حرارتی (T). این ساختار سهگانه، ایمنی کامل موتور و تجهیزات را تضمین میکند.
قابلیت استفاده از فن خنککننده جانبی مدل VW3G22400 و نمایشگر ریموت VW3G22101 به اپراتور اجازه میدهد تا کنترل دقیق دما و دسترسی آسان به پارامترها را در فاصلهای امن تجربه کند.
جدول دادههای عملکردی (Performance Data)
| ویژگی | مقدار / توضیح |
|---|---|
| توان نامی موتور (400V) | ۱۵ کیلووات |
| جریان نامی (In) | ۳۲ آمپر |
| ولتاژ تغذیه اصلی | ۲۳۰ تا ۴۴۰ ولت AC – سهفاز |
| ولتاژ تغذیه کنترل | ۲۳۰ ولت AC – ۵۰/60Hz |
| جریان هجومی در استارت | قابل تنظیم از ۱.۵ تا ۳.۵ × In |
| زمان رمپ استارت | ۱ تا ۳۰ ثانیه قابل تنظیم |
| زمان رمپ استاپ | ۱ تا ۳۰ ثانیه قابل تنظیم |
| نوع کنترل گشتاور | TCS (Torque Control System) |
| روش استارت | Voltage Ramp Control / Current Limit |
| ارتباط صنعتی | Modbus RTU از طریق پورت RS485 داخلی |
| خروجی رله | ۲ عدد (Run / Fault) |
| ورودی دیجیتال | ۳ عدد قابل برنامهریزی |
| راندمان کاری | بیش از ۹۸% با بایپس داخلی |
| نویز صوتی فن | کمتر از ۴۵ دسیبل |
| زمان پاسخگویی فرمان | کمتر از ۲۰۰ میلیثانیه |
نصب این سافتاستارتر کاملاً Plug & Play بوده و نیازی به تنظیمات پیچیده ندارد. زمان استارت و استاپ، محدودیت گشتاور، و سطح حفاظت حرارتی بهصورت دیجیتال از طریق نمایشگر داخلی تنظیم میشود.
در محیطهای صنعتی با بار متغیر، ATS22D32Q عملکردی پایدار و بهینه دارد و ضمن کاهش تلفات انرژی، بهرهوری سیستم را افزایش میدهد. مصرف انرژی بسیار پایین (44W) و طراحی فشرده، آن را به یکی از اقتصادیترین انتخابها در کلاس خود تبدیل کرده است.
شرکت صنعت روز بهعنوان تأمینکننده رسمی Schneider Electric در ایران، این محصول را با گارانتی ۱۸ ماهه، اصالت تضمینشده و پشتیبانی فنی ۲۴ ساعته عرضه میکند تا کاربران صنعتی بتوانند با اطمینان کامل از عملکرد نرم و پایدار سیستمهای موتوری خود بهرهمند شوند.
کاربرد در صنایع مختلف:
تابلوهای برق صنعتی، پمپها، سیستمهای تهویه (HVAC)، نوار نقالهها، صنایع غذایی، پتروشیمی و ماشینآلات بستهبندی.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | نمایشگر ریموت سافتاستارتر (Remote Terminal) |
| سری محصول | Altistart 22 |
| کد فنی محصول | ATS22D32Q |
| نوع نصب | نصب عمودی در تابلو برق با تهویه مناسب |
| ولتاژ عملکرد | 230…440 ولت AC (±10%) – سهفاز |
| کاربرد | راهاندازی نرم موتورهای آسنکرون در پمپها و فنها |
| نوع فرمان | دیجیتال با کنترل گشتاور محدود به 3.5 برابر جریان نامی |
| سازگاری با موتور | موتورهای آسنکرون سهفاز تا توان 15 کیلووات (400V) |
| نوع ولتاژ تغذیه | 230 ولت AC – 50/60Hz |
| مصرف انرژی | 44 وات در کاربردهای استاندارد |
| طراحی | دارای هیتسینک داخلی با بایپس داخلی (Internal Bypass) |
| ایمنی | مطابق استاندارد IEC 60947-4-2، حفاظت در برابر فاز، حرارت و استارتر |
| کاربری | سیستمهای پمپاژ، تهویه صنعتی، نوار نقاله و کمپرسورها |
| سرعت عملکرد | کنترل رمپ استارت و استاپ قابل تنظیم (Soft Start/Stop) |
| قابلیت کنترل | ۳ ورودی دیجیتال، ۲ خروجی رلهای، ورودی PTC و پورت Modbus RS485 |
| دوام مکانیکی | بیش از ۱۰۰٬۰۰۰ سیکل کاری |
| دمای کاری مجاز | –10 تا +40°C (بدون درریتینگ) / تا 60°C با کاهش جریان 2.2٪ در هر درجه |
| نوع حفاظت | IP20 – نیازمند نصب در محفظه IP54 برای محیط آلوده |
| گشتاور توصیهشده نصب | 3 N·m برای ترمینالهای قدرت |
| ابعاد فیزیکی (ارتفاع × عرض × عمق) | 265 × 130 × 169 میلیمتر |
| جریان نامی (ICL) | 32 آمپر در خط تغذیه موتور |
| قابلیت اضافه شدن | پشتیبانی از فن خنککننده VW3G22400 و ریموت ترمینال VW3G22101 |
| اصالت کالا | اورجینال اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن محصول | 7 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
برای کنترل نرم راهاندازی و توقف موتورهای سهفاز در پمپها، فنها، نوار نقالهها و سیستمهای HVAC طراحی شده است.
بله ✅ از طریق پورت Modbus RS485 بهراحتی با PLC و سیستمهای مانیتورینگ متصل میشود.
بله، دارای بایپس داخلی (Internal Bypass) است که باعث کاهش تلفات انرژی و افزایش طول عمر تجهیز میشود.
در ولتاژ ۲۳۰ تا ۴۴۰ ولت AC سهفاز با توان خروجی تا ۱۵ کیلووات.
از شرکت صنعت روز، نماینده رسمی Schneider Electric در ایران با گارانتی ۱۸ ماهه و پشتیبانی فنی تخصصی.
