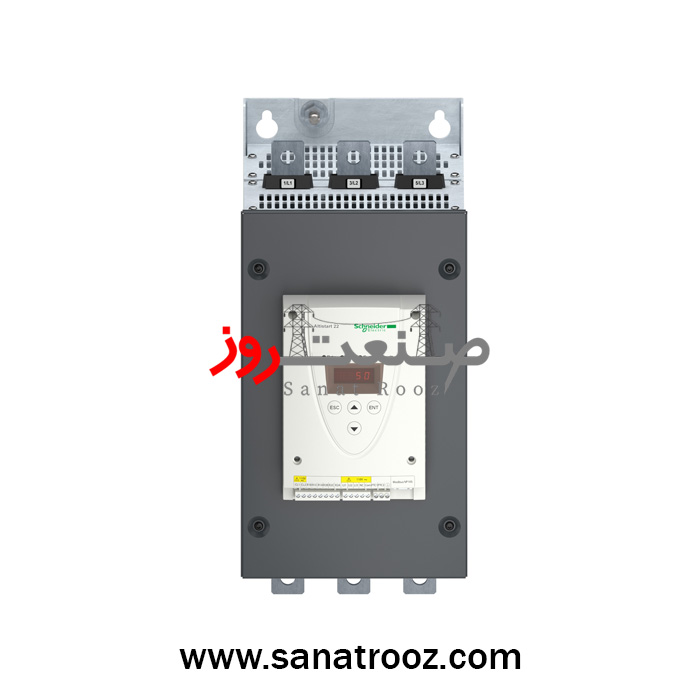

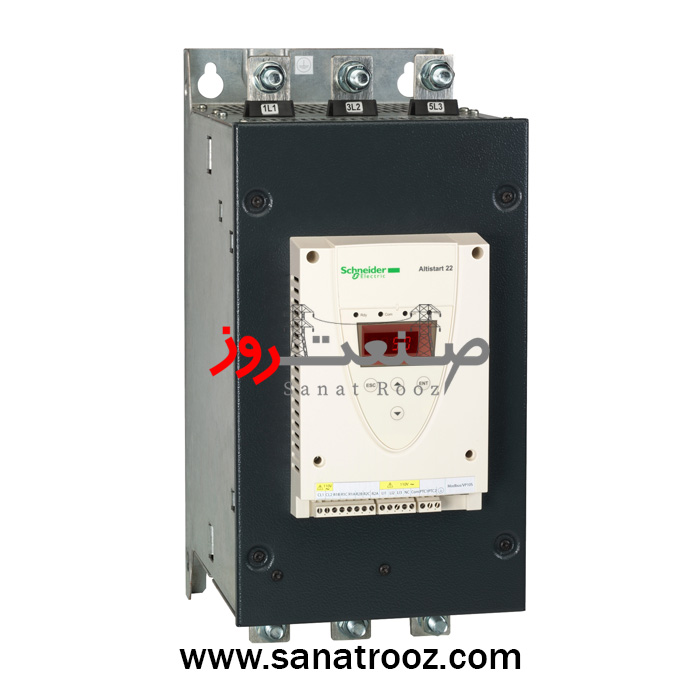

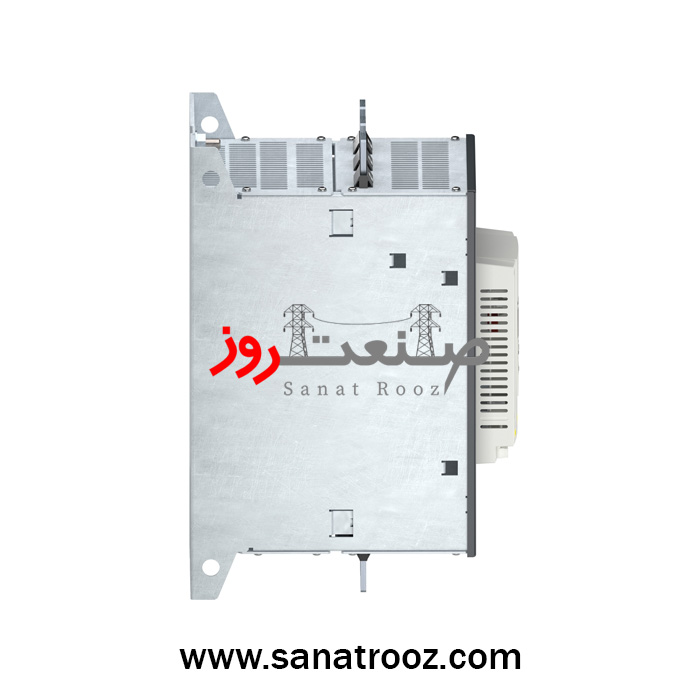

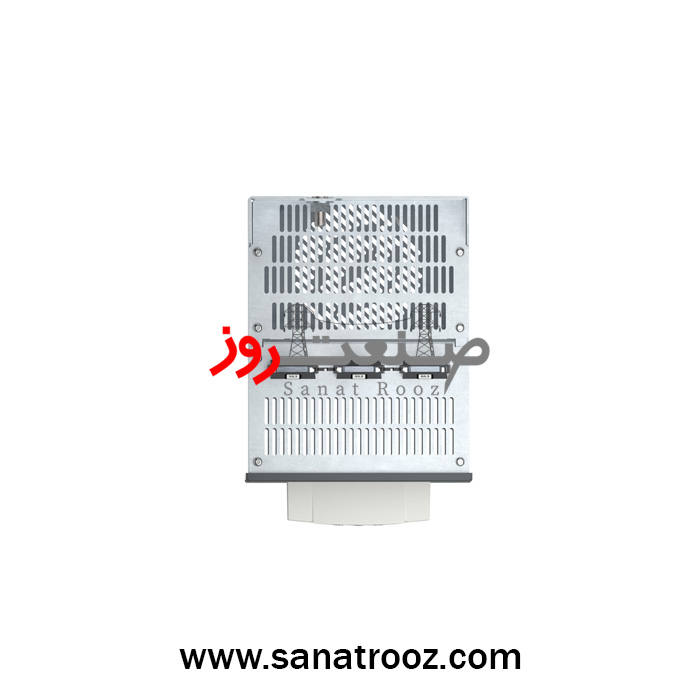

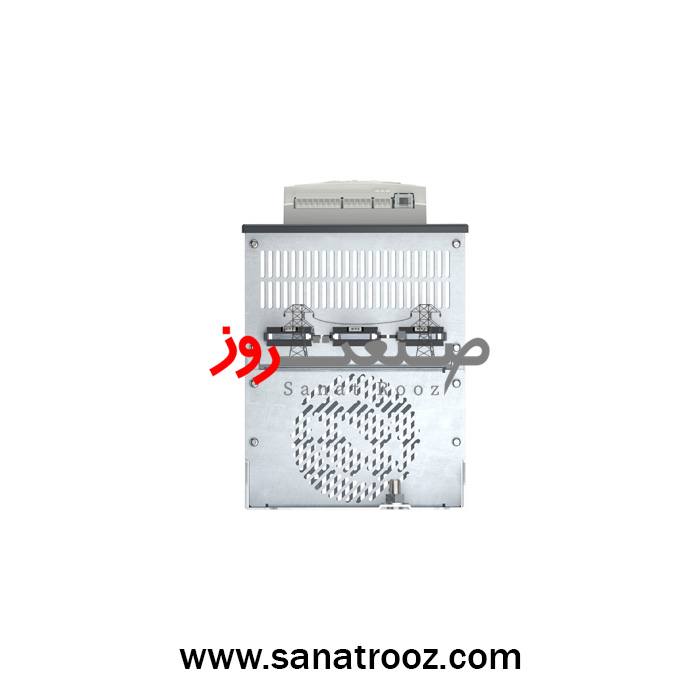

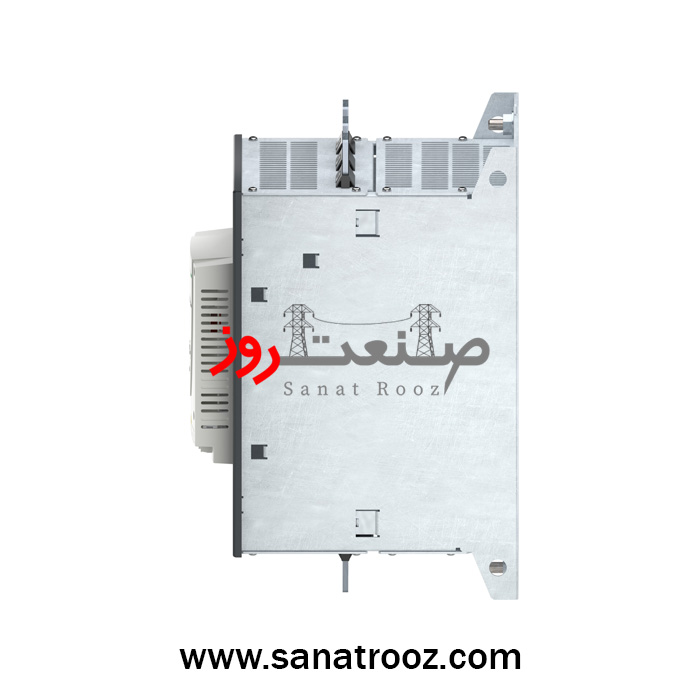

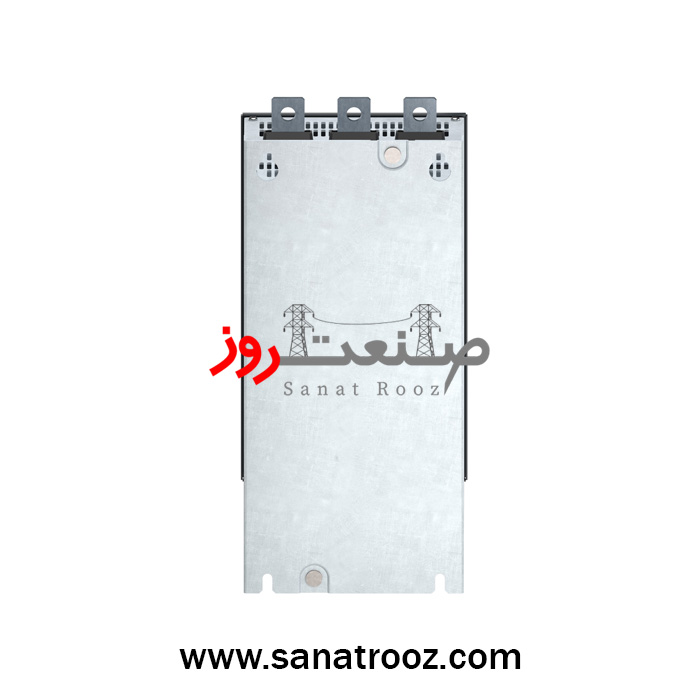

سافت استارتر ۱۶۰ کیلو وات سه فاز ATS۲۲ اشنایدر
soft starter for asynchronous motor, Altistart 22, control 230V, 230 to 440V, 90 to 160kW
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | سافت استارتر سهفاز ۱۶۰ کیلووات مدل ATS22C32Q |
| سری محصول | Altistart 22 |
| کد فنی کالا | ATS22C32Q |
| نوع نصب | نصب عمودی داخل تابلو برق با تهویه مناسب |
| ولتاژ عملکرد | 230 تا 440 ولت AC (±10%) – 50/60Hz |
| کاربرد | راهاندازی نرم موتورهای آسنکرون سهفاز در سیستمهای پمپاژ و فنهای صنعتی |
| نوع فرمان | دیجیتال – ورودیهای LI1، LI2، LI3 با ولتاژ 24V DC |
| سازگاری با کلید | قابل اتصال به کنتاکتور خط و فیوز نوع ۲ طبق IEC 60947-4-2 |
| نوع ولتاژ تغذیه کنترلی | 230 ولت AC (±10%) – 50/60Hz |
| مصرف انرژی | توان مدار کنترل 20 وات |
| طراحی | دارای هیتسینک آلومینیومی و بایپس داخلی (Internal Bypass) |
| ایمنی | حفاظت کامل در برابر اضافهبار، قطع فاز، خطای زمین، معکوس فاز و اضافهدما |
| کاربری | موتورهای سهفاز تا توان ۱۶۰ کیلووات در ۴۰۰/۴۴۰ ولت AC |
| سرعت عملکرد | محدودیت جریان قابل تنظیم از 0.4 تا 1 × ICL با کنترل گشتاور نرم (Soft Torque Control) |
| قابلیت کنترل | پشتیبانی از ارتباط Modbus RTU از طریق پورت RS485 (RJ45) |
| دوام مکانیکی | بیش از 100,000 سیکل کاری در بار AC-53A |
| نوع حفاظت | IP00 – مناسب برای نصب در تابلو برقهای دارای IP54 |
| عمر سیکل الکتریکی/مکانیکی | بیش از 150,000 سیکل عملکرد استاندارد |
| گشتاور نصب توصیهشده | پیچهای ترمینال قدرت M12 با گشتاور 57 N·m |
| تعداد ورودی و خروجیها | ۳ ورودی دیجیتال، ۲ خروجی رلهای، ۱ ورودی آنالوگ |
| قابلیت اضافه شدن | ورودی سنسور حرارتی PTC با مقاومت 750Ω و 2 خروجی رلهای قابل برنامهریزی |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه رسمی توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| ابعاد نصب | ارتفاع 425mm × عرض 206mm × عمق 299mm |
| وزن کالا | 33 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
سافت استارتر ATS22C32Q از سری Altistart 22 اشنایدر الکتریک، با توان ۱۶۰ کیلووات و جریان ۳۲۰ آمپر، برای موتورهای سهفاز صنعتی طراحی شده است. این مدل با بایپس داخلی، کنترل گشتاور نرم (Soft Torque) و حفاظت کامل در برابر اضافهبار، قطع فاز و خطای زمین، انتخابی مطمئن برای صنایع سنگین است. ارائه با گارانتی ۱۸ ماهه و خدمات تخصصی از شرکت صنعت روز.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
سافت استارتر ۱۶۰ کیلووات سهفاز اشنایدر مدل ATS22C32Q | Altistart 22 | صنعت روز
سافت استارتر سهفاز ATS22C32Q از سری صنعتی Altistart 22 شرکت اشنایدر الکتریک، یکی از تجهیزات کلیدی برای راهاندازی نرم موتورهای آسنکرون در صنایع سنگین و نیمهسنگین محسوب میشود. این مدل با توان ۱۶۰ کیلووات و جریان نامی ۳۲۰ آمپر در ولتاژ کاری ۴۴۰ ولت AC طراحی شده و عملکردی پایدار، دقیق و ایمن را در کاربردهای صنعتی فراهم میکند.
این دستگاه با فناوری Soft Start / Soft Stop جریان راهاندازی را بهصورت کنترلشده افزایش داده و از ضربههای ناگهانی به موتور و تجهیزات مکانیکی جلوگیری میکند. نتیجه این عملکرد نرم، افزایش طول عمر موتور، کاهش تنشهای الکتریکی و صرفهجویی در مصرف انرژی است.
سافت استارتر ATS22C32Q دارای بایپس داخلی (Internal Bypass) است که پس از اتمام فرآیند استارت، جریان را مستقیماً از مسیر قدرت عبور میدهد تا تلفات انرژی کاهش یابد و بازده کلی سیستم به بالای ۹۸٪ برسد.
در بخش حفاظتی، این مدل مجهز به مجموعهای از حفاظتهای هوشمند شامل قطع فاز، اضافهبار، خطای زمین، معکوس فاز و افزایش دما است. همچنین با پشتیبانی از ورودی PTC، امکان مانیتورینگ مستقیم دمای سیمپیچ موتور فراهم میشود تا از آسیبهای حرارتی احتمالی جلوگیری گردد.
یکی از ویژگیهای برجسته ATS22C32Q، پشتیبانی از پروتکل ارتباطی Modbus RTU از طریق پورت RS485 (RJ45) است. این قابلیت امکان اتصال به سیستمهای کنترل مرکزی، PLC و شبکههای EcoStruxure اشنایدر را فراهم میکند و باعث افزایش هوشمندی و قابلیت نظارت از راه دور میشود.
بدنه آلومینیومی مقاوم با هیتسینک حرارتی کارآمد، طراحی فشرده و وزن ۳۳ کیلوگرم، این سافت استارتر را برای نصب در تابلو برقهای صنعتی با محدودیت فضا مناسب کرده است. درجه حفاظت IP00 و کلاس محیطی 3C3 / 3S3، تضمینکننده عملکرد مطمئن در محیطهای صنعتی با گردوغبار و رطوبت بالا هستند.
سافت استارتر ATS22C32Q با استانداردهای بینالمللی IEC 60947-4-2، UL 60947-4-2 و CSA C22.2 سازگار بوده و عمر کاری بیش از ۱۵۰,۰۰۰ سیکل را در شرایط بار کامل تضمین میکند. این سطح از دوام مکانیکی و الکتریکی، نشاندهنده کیفیت مهندسی بالای اشنایدر در طراحی تجهیزات قدرت است.
ویژگیهای زیستمحیطی (Eco Profile)
| ویژگی | مقدار / توضیحات |
|---|---|
| دمای کاری (Operating Temperature) | –۱۰°C تا +۵۰°C |
| دمای ذخیرهسازی (Storage Temperature) | –۲۵°C تا +۷۰°C |
| رطوبت نسبی مجاز | تا ۹۵% بدون میعان |
| ارتفاع مجاز از سطح دریا | تا ۳۰۰۰ متر بدون افت عملکرد |
| کلاس محیطی (Environmental Class) | 3C3 (مقاوم در برابر خوردگی) و 3S3 (مقاوم در برابر آلودگی) |
| استانداردهای محیطی | مطابق با RoHS، REACh، WEEE |
| سطح نویز صوتی (Noise Level) | کمتر از ۵۵ دسیبل |
| مصرف توان در حالت آمادهبهکار | کمتر از ۱۵ وات |
| بازده انرژی (Efficiency) | بیش از ۹۸% در حالت بایپس فعال |
| بازیافتپذیری قطعات (Recyclability) | بیش از ۹۵% قطعات قابل بازیافت |
| پروفایل سبز Schneider Electric (Green Premium) | منطبق با استاندارد EcoDesign 2025 – دارای برچسب محیطی Green Premium |
در صنایع پمپاژ، تهویه (HVAC)، کمپرسورها، نوار نقالهها، کارخانههای فولاد، سیمان و پتروشیمی، مدل ATS22C32Q عملکردی بینظیر در کاهش جریان هجومی و کنترل دقیق گشتاور ارائه میدهد. همچنین با قابلیت تنظیم زمان شتاب و توقف نرم بین ۱ تا ۶۰ ثانیه، امکان هماهنگی کامل با فرآیندهای صنعتی فراهم میشود.
در شرایط اقلیمی متغیر ایران، این مدل با دمای کاری از –۱۰ تا +۵۰ درجه سانتیگراد و رطوبت تا ۹۵٪ بدون میعان، عملکردی پایدار و بدون افت راندمان دارد.
این محصول توسط شرکت صنعت روز، نماینده رسمی تجهیزات اشنایدر الکتریک در ایران، با گارانتی ۱۸ ماهه شرکتی، خدمات فنی تخصصی و پشتیبانی ۲۴ ساعته عرضه میشود. صنعت روز با ارائه مشاوره مهندسی و آموزش تنظیمات نرمافزاری، انتخابی مطمئن و حرفهای را برای صنایع برق و اتوماسیون کشور فراهم کرده است.
کاربرد در صنایع مختلف
-
سیستمهای پمپاژ و ایستگاههای آبرسانی
-
کمپرسورها و سیستمهای تهویه صنعتی (HVAC)
-
خطوط نوار نقاله و انتقال مواد
-
صنایع فولاد، سیمان، پتروشیمی و غذایی
-
تابلو برقهای کنترل موتور (MCC)
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | سافت استارتر سهفاز ۱۶۰ کیلووات مدل ATS22C32Q |
| سری محصول | Altistart 22 |
| کد فنی کالا | ATS22C32Q |
| نوع نصب | نصب عمودی داخل تابلو برق با تهویه مناسب |
| ولتاژ عملکرد | 230 تا 440 ولت AC (±10%) – 50/60Hz |
| کاربرد | راهاندازی نرم موتورهای آسنکرون سهفاز در سیستمهای پمپاژ و فنهای صنعتی |
| نوع فرمان | دیجیتال – ورودیهای LI1، LI2، LI3 با ولتاژ 24V DC |
| سازگاری با کلید | قابل اتصال به کنتاکتور خط و فیوز نوع ۲ طبق IEC 60947-4-2 |
| نوع ولتاژ تغذیه کنترلی | 230 ولت AC (±10%) – 50/60Hz |
| مصرف انرژی | توان مدار کنترل 20 وات |
| طراحی | دارای هیتسینک آلومینیومی و بایپس داخلی (Internal Bypass) |
| ایمنی | حفاظت کامل در برابر اضافهبار، قطع فاز، خطای زمین، معکوس فاز و اضافهدما |
| کاربری | موتورهای سهفاز تا توان ۱۶۰ کیلووات در ۴۰۰/۴۴۰ ولت AC |
| سرعت عملکرد | محدودیت جریان قابل تنظیم از 0.4 تا 1 × ICL با کنترل گشتاور نرم (Soft Torque Control) |
| قابلیت کنترل | پشتیبانی از ارتباط Modbus RTU از طریق پورت RS485 (RJ45) |
| دوام مکانیکی | بیش از 100,000 سیکل کاری در بار AC-53A |
| نوع حفاظت | IP00 – مناسب برای نصب در تابلو برقهای دارای IP54 |
| عمر سیکل الکتریکی/مکانیکی | بیش از 150,000 سیکل عملکرد استاندارد |
| گشتاور نصب توصیهشده | پیچهای ترمینال قدرت M12 با گشتاور 57 N·m |
| تعداد ورودی و خروجیها | ۳ ورودی دیجیتال، ۲ خروجی رلهای، ۱ ورودی آنالوگ |
| قابلیت اضافه شدن | ورودی سنسور حرارتی PTC با مقاومت 750Ω و 2 خروجی رلهای قابل برنامهریزی |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه رسمی توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| ابعاد نصب | ارتفاع 425mm × عرض 206mm × عمق 299mm |
| وزن کالا | 33 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل برای موتورهای آسنکرون سهفاز با توان نامی ۱۶۰ کیلووات (۲۱۵ اسب بخار) در ولتاژ ۴۴۰ ولت AC طراحی شده است. بهویژه برای کاربردهایی مثل پمپها، فنهای صنعتی، نوار نقالهها و کمپرسورهای بزرگ که نیاز به استارت نرم و کنترل گشتاور دقیق دارند.
مدل ATS22C32Q جریان کاری بالاتر (۳۲۰ آمپر) دارد و برای بارهای سنگینتر مناسب است. همچنین به بایپس داخلی (Internal Bypass) و حفاظت حرارتی PTC مجهز است که موجب افزایش بازدهی و کاهش استهلاک قطعات قدرت میشود.
بله ✅ این سافت استارتر دارای پورت RS485 با پشتیبانی کامل از پروتکل Modbus RTU است و میتواند به سیستمهای PLC، HMI یا شبکههای مانیتورینگ صنعتی EcoStruxure متصل شود.
این دستگاه دارای حفاظتهای کامل در برابر اضافهبار، قطع یا معکوس فاز، خطای زمین، دمای بالا، ولتاژ پایین و خطای سنسور حرارتی موتور (PTC) است. این حفاظتها بهصورت هوشمند عمل کرده و از آسیب به موتور و تجهیزات جلوگیری میکنند.
این مدل در محدوده دمایی –۱۰ تا +۵۰ درجه سانتیگراد و رطوبت نسبی تا ۹۵٪ بدون میعان عملکردی پایدار دارد. همچنین تا ارتفاع ۳۰۰۰ متر از سطح دریا بدون افت توان کار میکند و دارای کلاس محیطی 3C3 / 3S3 طبق استاندارد IEC 60721-3-3 است.
