سافت استارتر ۲۲ کیلووات سه فاز اشنایدر مدل ATS22D47Q | کنترل نرم موتور با بایپس داخلی

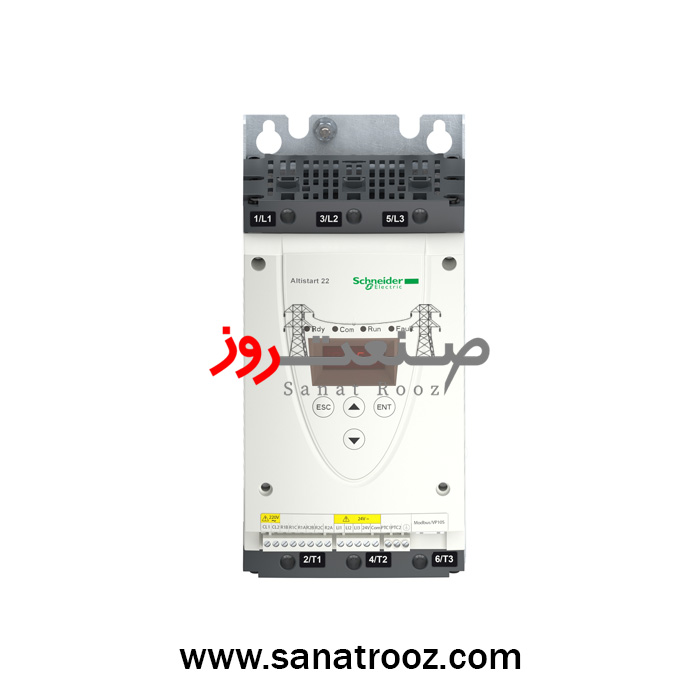

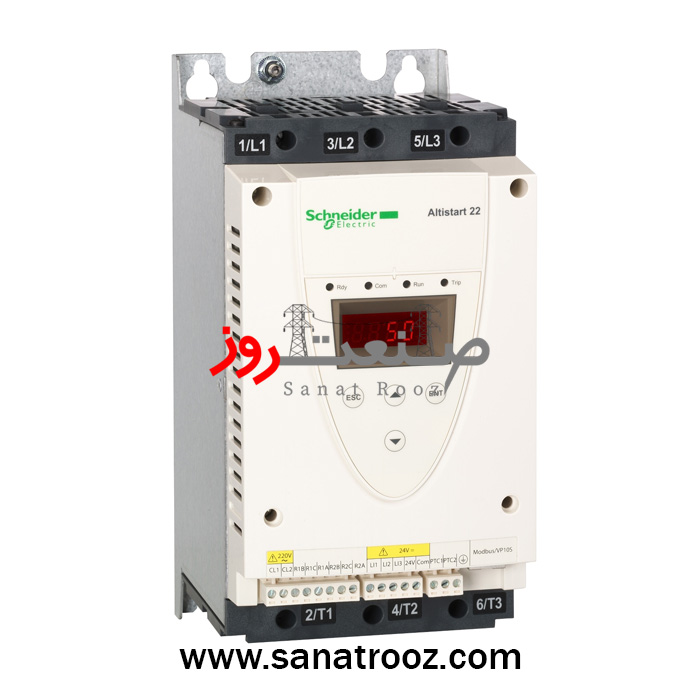

سافت استارتر ATS22D47Q از سری پیشرفته Altistart 22 اشنایدر الکتریک، راهکاری هوشمند برای کنترل نرم و دقیق راهاندازی موتورهای آسنکرون سهفاز است. این دستگاه با توان ۲۲ کیلووات در ولتاژ ۴۰۰ تا ۴۴۰ ولت و جریان نامی ۴۷ آمپر، ضمن افزایش ایمنی و راندمان، عمر مکانیکی موتور و تجهیزات متصل را بهطور چشمگیری بالا میبرد.
این مدل با بهرهگیری از فناوری کنترل گشتاور (Torque Control) و محدودسازی جریان تا ۳.۵ برابر جریان نامی، راهاندازی نرم و بدون شوک الکتریکی را تضمین میکند. وجود بایپس داخلی خودکار پس از پایان استارت، موجب کاهش تلفات حرارتی، کاهش صدای عملکرد و افزایش راندمان کلی سیستم میشود. این ویژگی باعث میگردد مصرف انرژی در زمان کارکرد موتور به حداقل برسد.
در طراحی این دستگاه، جزئیات فنی با دقت بالایی رعایت شده است. محدوده ولتاژ عملکرد از ۱۹۵ تا ۴۸۴ ولت متناوب، تطبیق کامل با شبکههای صنعتی ایران را فراهم میکند. سه ورودی دیجیتال و دو خروجی رلهای امکان تعریف انواع فرمانهای کنترلی مانند شروع، توقف، هشدار یا وضعیت آمادهبهکار را در اختیار کاربر قرار میدهند. مدار فرمان با ولتاژ ۲۳۰ ولت AC طراحی شده و از طریق پورت ارتباطی Modbus RS-485 قابلیت اتصال به سیستمهای اتوماسیون صنعتی را دارد.

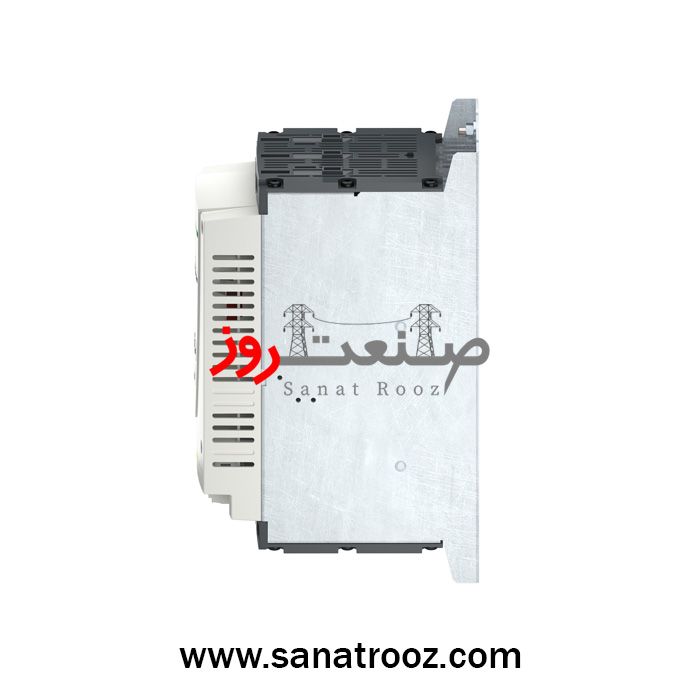

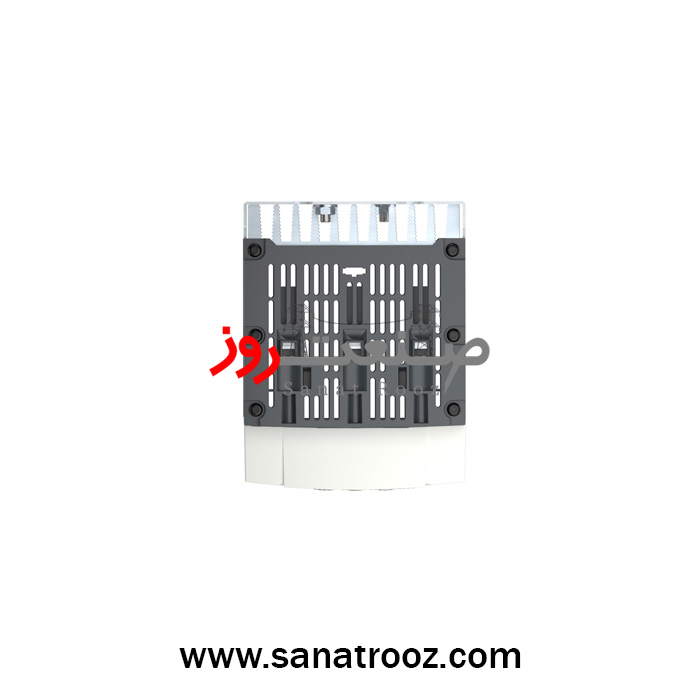

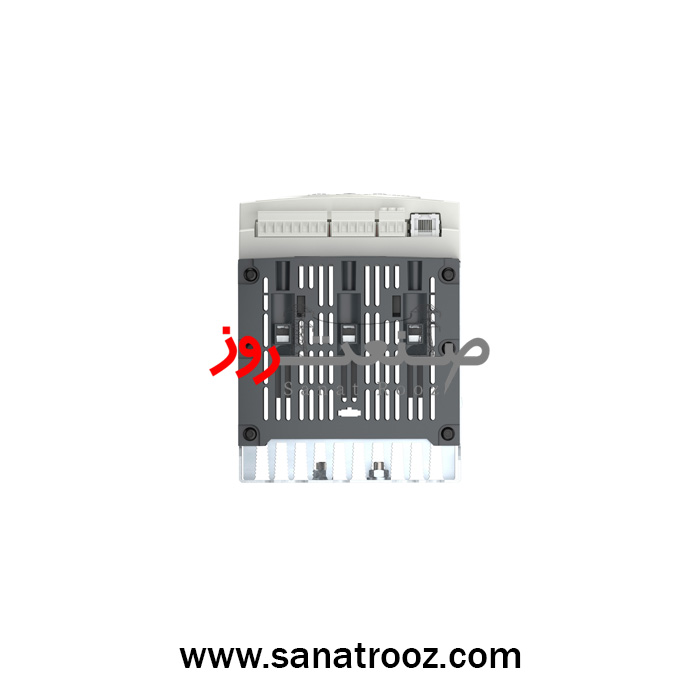

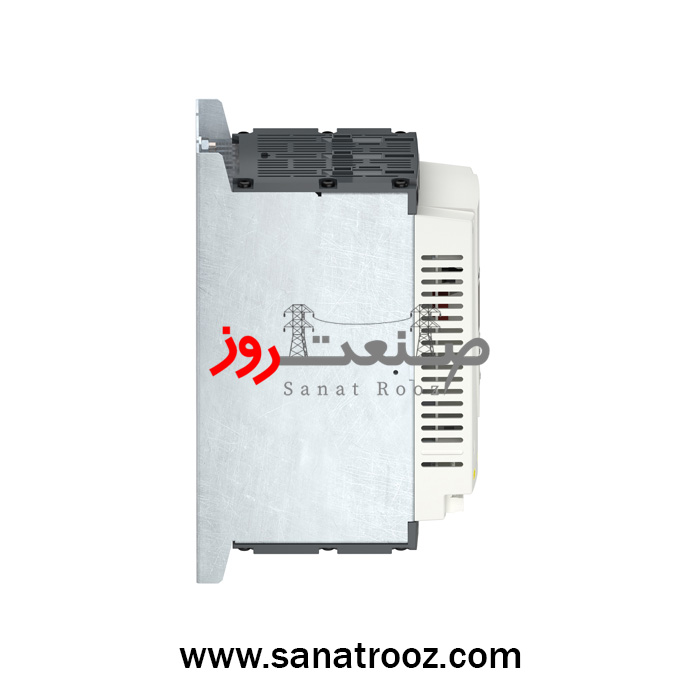

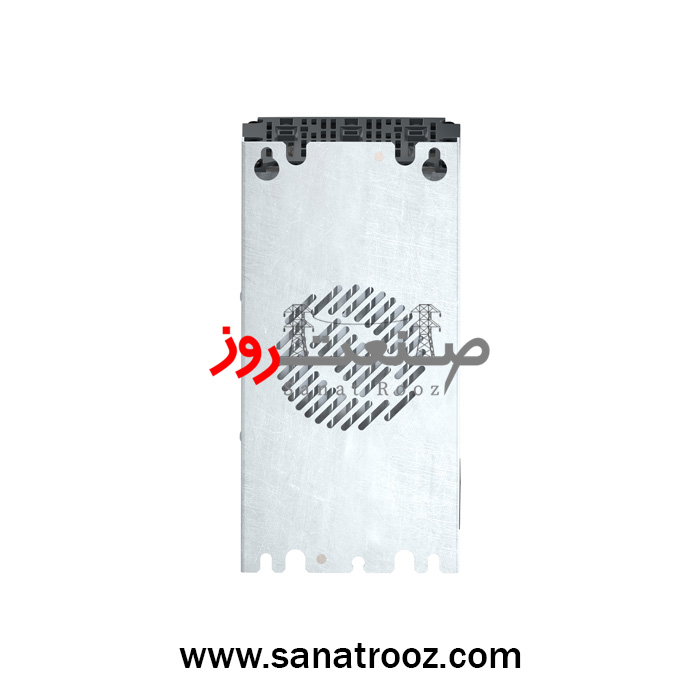

سیستم خنکسازی اجباری با فن داخلی، در کنار بدنه مقاوم و طراحی فشرده (۱۳۰×۱۶۹×۲۶۵ میلیمتر)، تضمین میکند دستگاه در دمای محیط تا ۶۰ درجه سانتیگراد بدون افت عملکرد کار کند. درجه حفاظت IP20 و طراحی عمودی با زاویه مجاز ±۱۰ درجه، نصب ایمن و پایدار را در تابلوهای برق صنعتی ممکن میسازد.
یکی از نکات مهم در استفاده از سافت استارترها، تنظیم پارامترهای حفاظتی مطابق با شرایط بار است. در مدل ATS22D47Q تمام این موارد بهصورت دقیق و عددی مشخص شده است؛ از جمله کلاسهای حفاظتی حرارتی ۱۰، ۲۰ و ۳۰ که برای بارهای سبک، متوسط و سنگین قابل تنظیماند. همچنین نمودارهای جریان و زمان قطع (Trip Time) در دمای سرد و گرم، امکان تنظیم دقیقتر حفاظت موتور را برای مهندسان فراهم میکند.
از دیگر ویژگیهای کاربردی این دستگاه میتوان به تشخیص خودکار قطع فاز، حفاظت در برابر اضافهبار، کنترل حرارتی موتور و استارتر اشاره کرد. این مجموعه حفاظتی موجب میشود سیستم در شرایط ناپایدار شبکه یا افزایش دما نیز با اطمینان کامل به کار خود ادامه دهد.
شرایط محیطی کارکرد این مدل از منفی ۱۰ تا مثبت ۴۰ درجه سانتیگراد بدون کاهش توان و تا ۶۰ درجه با افت جزئی جریان در هر درجه افزایش دما تعریف شده است. همچنین دستگاه تا ارتفاع ۱۰۰۰ متر بدون کاهش عملکرد کار میکند و در ارتفاعهای بالاتر با کاهش ۲.۲ درصدی جریان در هر ۱۰۰ متر همچنان پایدار باقی میماند.
ظرفیت عملکردی و الکتریکی (Electrical Performance)
| ویژگی عملکردی | مقدار / توضیح |
|---|---|
| توان نامی موتور | ۱۱ کیلووات در ۲۳۰ ولت / ۲۲ کیلووات در ۴۰۰ تا ۴۴۰ ولت |
| جریان نامی خروجی | ۴۷ آمپر |
| جریان تنظیم کارخانه | ۴۲ آمپر |
| توان تلفاتی در حالت کاری | حدود ۴۸ وات در کاربردهای استاندارد |
| محدوده ولتاژ تغذیه | ۲۳۰ تا ۴۴۰ ولت متناوب سهفاز |
| محدوده فرکانس کاری | ۵۰ تا ۶۰ هرتز (قابل اطمینان بین ۴۵ تا ۶۶ هرتز) |
| نوع خنکسازی | تهویه اجباری (فن داخلی) |
| نوع استارت | کنترل گشتاور با محدودسازی جریان تا ۳.۵ برابر In |
| نوع عملکرد بایپس | داخلی، فعال پس از تکمیل راهاندازی موتور |
| قابلیت شبکه ارتباطی | Modbus RTU – RS-485 برای کنترل و مانیتورینگ از راه دور |
| ولتاژ مدار فرمان | ۲۳۰ ولت متناوب با توان مصرفی حدود ۲۰ وات |
| ورودیهای دیجیتال | ۳ عدد (منطق مثبت، ۲۴ ولت DC) |
| خروجیهای دیجیتال | ۲ عدد رلهای با توان ۵ آمپر در ۲۵۰ ولت AC |
| سطح نویز صوتی | کمتر از ۴۵ دسیبل |
| محدوده نصب | تا ارتفاع ۱۰۰۰ متر بدون افت توان و تا ۲۰۰۰ متر با کاهش جریان ۲.۲٪ در هر ۱۰۰ متر |
بهدلیل وجود این جزئیات دقیق، نیازی به برآوردهای تقریبی یا تنظیمات تجربی نیست. تمامی اطلاعات مربوط به دما، ارتفاع، توان واقعی و محدوده ولتاژ در دسترس کاربر قرار دارد و این امر باعث میشود سافت استارتر ATS22D47Q بهصورت بهینه در هر شرایط محیطی عمل کند.
استانداردهای بینالمللی IEC، CE، UL، CSA و CCC در طراحی و ساخت این مدل رعایت شدهاند که نشاندهندهی کیفیت و ایمنی بالای آن است. صدای عملکرد کمتر از ۴۵ دسیبل و وزن ۷ کیلوگرمی، استفاده از آن را در تابلوهای فشار ضعیف و فضاهای کوچک بسیار آسان کرده است.
دستگاه دارای طول عمر عملکردی بالا و خدمات پشتیبانی بلندمدت از سوی اشنایدر الکتریک است. تولید این مدل تا سال ۲۰۲۷ ادامه دارد و پشتیبانی فنی آن تا سال ۲۰۳۵ تضمین شده است. این بازه طولانی، انتخاب آن را برای پروژههای بلندمدت صنعتی کاملاً منطقی میسازد.
در بخش کاربری، سافت استارتر ATS22D47Q برای پمپها، کمپرسورها، فنها، سیستمهای تهویه، خطوط انتقال مواد، نوار نقالهها و تجهیزات بستهبندی بهترین عملکرد را ارائه میدهد. بهواسطهی طراحی دقیق و قابلیت تنظیم نرم توقف (Soft Stop)، از ایجاد ضربههای مکانیکی در لحظه توقف نیز جلوگیری میشود.
این محصول با گارانتی ۱۸ ماهه و تضمین اصالت کالا توسط شرکت صنعت روز عرضه میشود. پشتیبانی تخصصی، مشاوره فنی و امکان تأمین قطعات اصلی، باعث میشود خریداران با اطمینان کامل از کارایی و دوام دستگاه بهرهمند شوند.
کاربرد در صنایع مختلف:
سیستمهای پمپاژ و تأسیسات آبرسانی | خطوط تهویه و HVAC | صنایع تولید و بستهبندی ⚙️ | کارخانههای فولاد و سیمان | صنایع ساختمانی و پروژههای عمرانی ️ | سیستمهای فاضلاب و تصفیهخانهها ♻️
