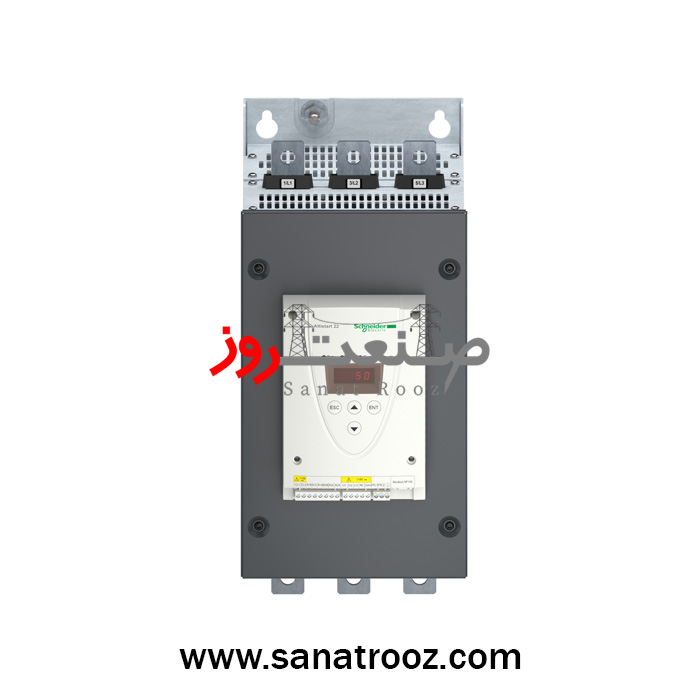

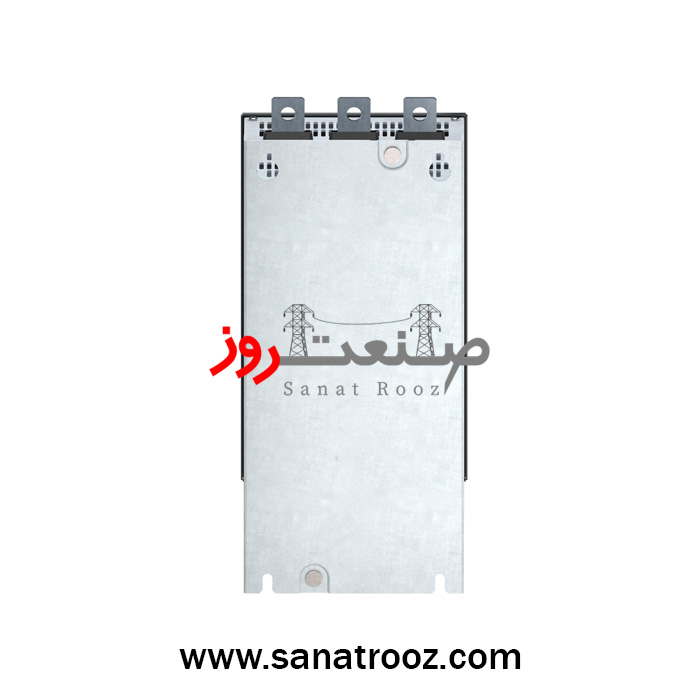

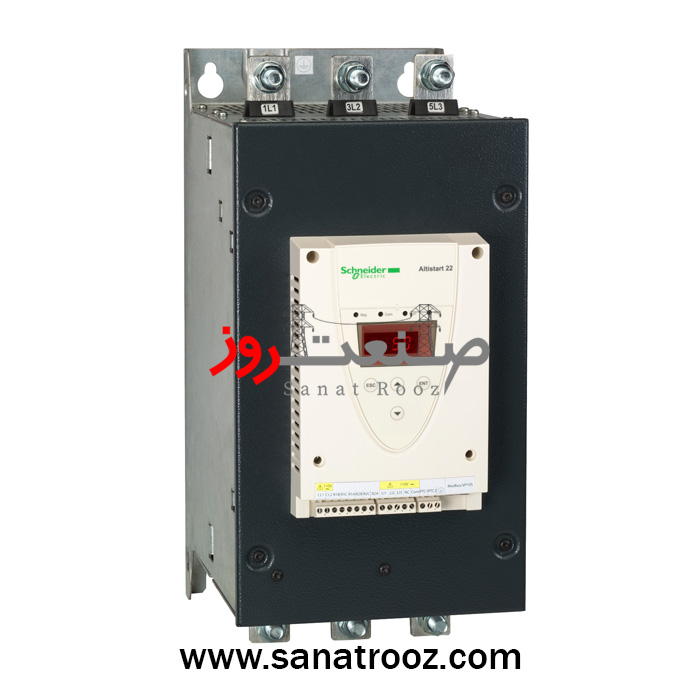

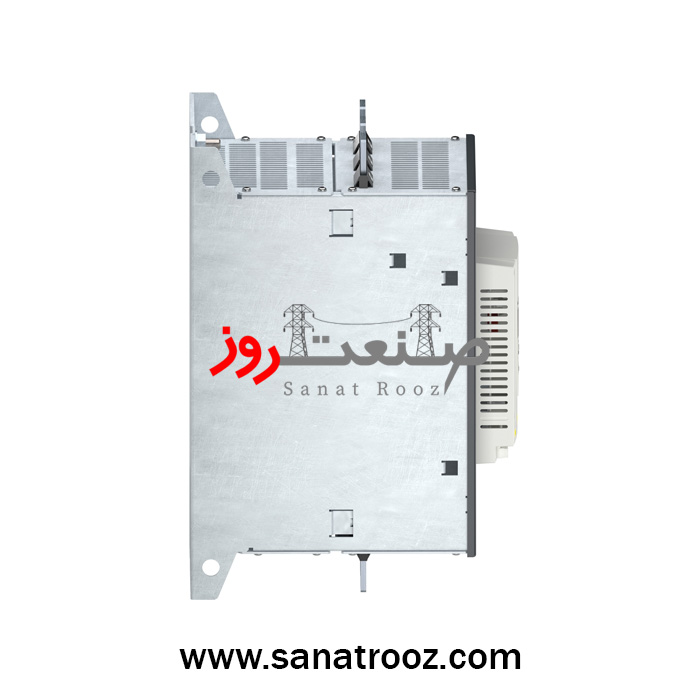

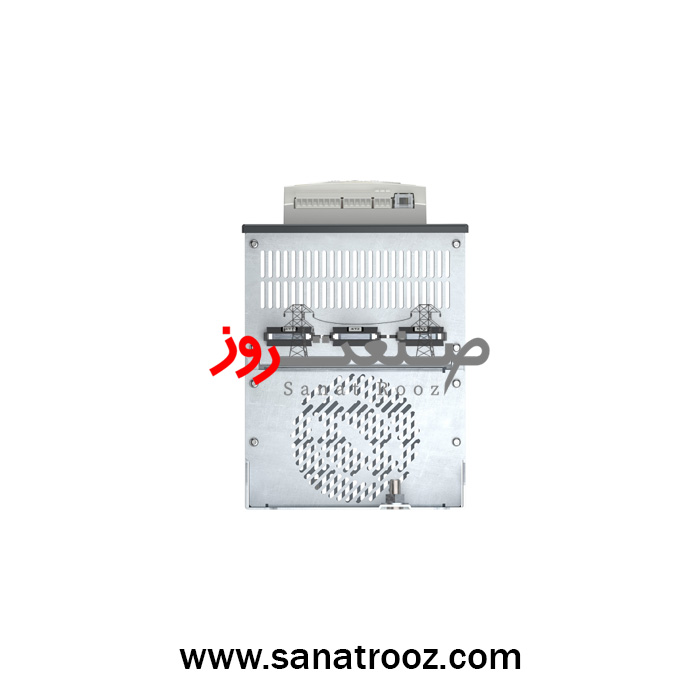

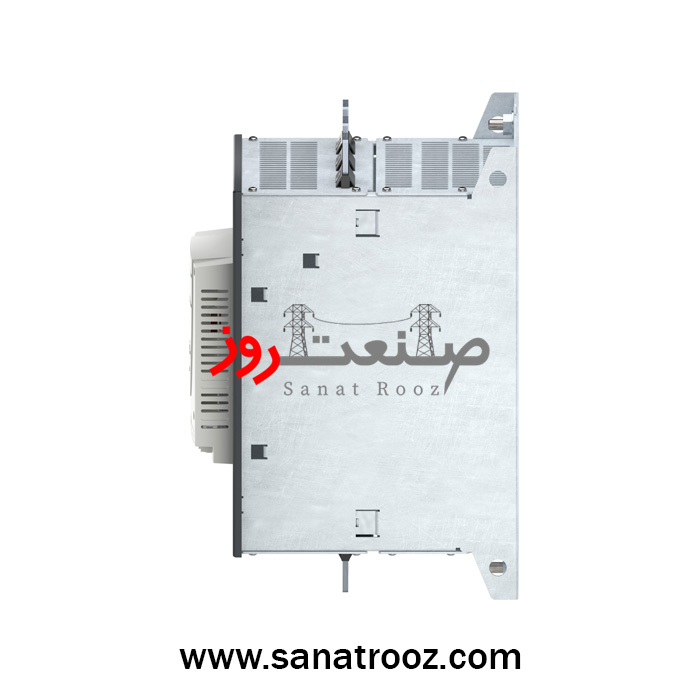

سافت استارتر ۲۲۰ کیلو وات سه فاز ATS۲۲ اشنایدر
soft starter for asynchronous motor, Altistart 22, control 230V, 230 to 440V, 110 to 220kW
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | سافت استارتر سهفاز ۲۲۰ کیلووات مدل ATS22C41Q |
| سری محصول | Altistart 22 |
| کد فنی کالا | ATS22C41Q |
| نوع نصب | نصب عمودی داخل تابلو برق با تهویه مناسب از پایین به بالا (±۱۰° مجاز) |
| ولتاژ عملکرد | 230 تا 440 ولت AC (±10%) – 50/60Hz |
| کاربرد | راهاندازی نرم موتورهای آسنکرون سهفاز در سیستمهای پمپاژ، فن و کمپرسور |
| نوع فرمان | دیجیتال – ورودیهای LI1، LI2، LI3 با ولتاژ 24V DC |
| سازگاری با کلید | قابل اتصال به کلیدهای حفاظتی نوع ۱ و ۲ طبق IEC 60947-4-2 |
| نوع ولتاژ تغذیه کنترلی | 230 ولت AC (±10%) – 50/60Hz |
| مصرف انرژی | توان مدار کنترل 20 وات |
| طراحی | دارای هیتسینک آلومینیومی و بایپس داخلی (Internal Bypass) |
| ایمنی | حفاظت کامل در برابر اضافهبار، قطع فاز، معکوس فاز، خطای زمین و اضافهدما |
| کاربری | موتورهای سهفاز با توان ۲۲۰ کیلووات در ۴۴۰ ولت و جریان نامی ۴۱۰ آمپر |
| سرعت عملکرد | محدودیت جریان قابل تنظیم از 0.4 تا 1 × ICL با کنترل گشتاور نرم (Soft Torque Control) |
| قابلیت کنترل | پشتیبانی از ارتباط Modbus RTU از طریق پورت RS485 (RJ45) |
| دوام مکانیکی | بیش از 100,000 سیکل کاری در بار AC-53A |
| نوع حفاظت | IP00 (مناسب برای نصب در تابلو برقهای با IP54) |
| عمر سیکل الکتریکی / مکانیکی | بیش از 150,000 سیکل در شرایط استاندارد کاری |
| گشتاور نصب پیشنهادی | پیچهای ترمینال قدرت M12 با گشتاور 57 N·m |
| تعداد ورودی و خروجیها | ۳ ورودی دیجیتال، ۲ خروجی رلهای، ۱ ورودی PTC |
| قابلیت اضافه شدن | ورودی سنسور حرارتی PTC، دو خروجی رلهای و خروجی آنالوگ قابل تنظیم |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه رسمی توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| ابعاد نصب | ارتفاع 425mm × عرض 206mm × عمق 299mm |
| وزن کالا | 33 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
سافت استارتر سهفاز ATS22C41Q از سری Altistart 22 اشنایدر الکتریک با توان ۲۲۰ کیلووات و جریان ۴۱۰ آمپر، راهاندازی نرم و کنترلشده موتورهای صنعتی را فراهم میکند. این مدل با بایپس داخلی، Modbus RTU و حفاظت کامل، مناسب برای صنایع سنگین است. عرضه با گارانتی ۱۸ ماهه و خدمات تخصصی شرکت صنعت روز.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
سافت استارتر ۲۲۰ کیلووات سهفاز اشنایدر مدل ATS22C41Q | Altistart 22 | صنعت روز
سافت استارتر سهفاز اشنایدر مدل ATS22C41Q از خانواده قدرتمند Altistart 22، یکی از پیشرفتهترین تجهیزات کنترلی برای راهاندازی نرم موتورهای آسنکرون صنعتی است. این مدل با توان ۲۲۰ کیلووات و جریان نامی ۴۱۰ آمپر طراحی شده و عملکردی ایمن، نرم و قابل اعتماد در تمامی فرآیندهای راهاندازی و توقف موتور فراهم میکند.
سافت استارتر ATS22C41Q بهطور ویژه برای کاهش تنشهای الکتریکی و مکانیکی در زمان استارت و توقف موتور ساخته شده است. این عملکرد نرم باعث افزایش طول عمر یاتاقانها، چرخدندهها و قطعات مکانیکی میشود و در نتیجه هزینههای نگهداری تجهیزات را به حداقل میرساند.
از مهمترین ویژگیهای این مدل، وجود بایپس داخلی (Internal Bypass) است که پس از پایان راهاندازی، جریان را از مسیر مستقیم عبور میدهد تا تلفات انرژی کاهش یافته و راندمان سیستم به بیش از ۹۸٪ برسد. این قابلیت باعث شده که ATS22C41Q در پروژههایی با کارکرد مداوم مانند خطوط تولید، سیستمهای تهویه مرکزی و ایستگاههای پمپاژ انتخابی ایدهآل باشد.
در بخش حفاظت، این سافت استارتر از فناوری چندسطحی استفاده میکند. دستگاه در برابر اضافهبار، معکوس فاز، خطای زمین، دمای بیش از حد و قطع فاز ایمن است. همچنین ورودی PTC داخلی، دمای سیمپیچ موتور را کنترل کرده و از سوختن آن جلوگیری میکند.
ارتباط آسان با سیستمهای اتوماسیون از دیگر مزایای مهم این مدل است. ATS22C41Q از طریق پورت RS485 و پروتکل Modbus RTU به راحتی با PLC، HMI یا شبکههای صنعتی EcoStruxure Schneider Electric ارتباط برقرار میکند. به کمک این ویژگی، کاربران میتوانند وضعیت موتور را مانیتور کرده و هشدارها و پارامترها را از راه دور تنظیم نمایند.
طراحی فشرده، بدنه مقاوم و سیستم خنککاری مؤثر این محصول، آن را برای محیطهای صنعتی با دمای ۵۰ درجه سانتیگراد و رطوبت بالا مناسب کرده است. همچنین انطباق کامل با استانداردهای IEC 60947-4-2 و UL 60947-4-2 تضمینکننده ایمنی و دوام بالای این تجهیز در شرایط کاری سخت است.
ابعاد فیزیکی ATS22C41Q برابر با ۴۲۵×۲۰۶×۲۹۹ میلیمتر و وزن آن ۳۳ کیلوگرم است. این ویژگیها نصب آسان در تابلو برقهای صنعتی و فضاهای محدود را امکانپذیر میسازد.
به کمک قابلیت Soft Torque Control، این مدل میتواند زمان شتابگیری و توقف نرم موتور را بین ۱ تا ۶۰ ثانیه تنظیم کرده و کنترل دقیقی روی گشتاور موتور فراهم کند.
تنظیمات حفاظتی (Protection Settings)
| نوع حفاظت | محدوده تنظیم / عملکرد | توضیحات فنی |
|---|---|---|
| حفاظت اضافهبار (Thermal Overload) | ۰.۴ تا ۱.۵ × In | تنظیم جریان نامی موتور برای جلوگیری از گرمشدن بیش از حد سیمپیچ |
| تشخیص قطع فاز (Phase Loss) | تشخیص خودکار در زمان استارت و عملکرد | قطع خودکار خروجی در صورت نبود فاز ورودی یا خروجی |
| معکوس فاز (Phase Reversal) | تشخیص توالی فاز نادرست | جلوگیری از چرخش معکوس موتور |
| حفاظت از خطای زمین (Earth Fault) | فعال در هر لحظه عملکرد | آشکارسازی جریان نشتی یا اتصالی به زمین |
| اضافهدما (Over Temperature) | دمای مجاز تا ۸۵°C داخلی | توقف خودکار در صورت افزایش حرارت دستگاه |
| نظارت بر خطای مدار قدرت (SCR Fault) | فعال در استارت و حین کار | اعلام خطای تریستور یا اتصال ناقص بین فازها |
| زمان استارت و توقف نرم (Soft Start/Stop) | ۱ تا ۶۰ ثانیه قابل تنظیم | کنترل گشتاور نرم برای جلوگیری از ضربه مکانیکی |
| ورودی حرارتی PTC | فعال برای کنترل دمای موتور | حفاظت دقیق سیمپیچ موتور در زمان کار سنگین |
این محصول در صنایع سنگین مانند پتروشیمی، آب و فاضلاب، فولاد، معادن و کارخانجات سیمان کاربرد گسترده دارد و یکی از پرفروشترین گزینههای موجود در کلاس توان بالا محسوب میشود.
تمامی مدلهای سری Altistart 22 از جمله ATS22C41Q توسط شرکت صنعت روز، نماینده رسمی تأمین تجهیزات اشنایدر الکتریک در ایران عرضه میشود. محصولات ارائهشده دارای گارانتی ۱۸ ماهه شرکتی، خدمات فنی ۲۴ ساعته و تضمین اصالت کالا هستند. تیم فنی صنعت روز آماده است تا با مشاوره تخصصی، مناسبترین سافت استارتر را بر اساس شرایط بار و موتور شما انتخاب و تنظیم نماید.
کاربرد در صنایع مختلف
-
سیستمهای پمپاژ و تصفیهخانهها
-
خطوط تولید صنایع فولاد، سیمان و کاشی
-
کمپرسورهای فشار قوی و تجهیزات تهویه صنعتی
-
نوار نقالهها و آسانسورهای صنعتی
-
تابلو برقهای MCC و سیستمهای کنترل مرکزی
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | سافت استارتر سهفاز ۲۲۰ کیلووات مدل ATS22C41Q |
| سری محصول | Altistart 22 |
| کد فنی کالا | ATS22C41Q |
| نوع نصب | نصب عمودی داخل تابلو برق با تهویه مناسب از پایین به بالا (±۱۰° مجاز) |
| ولتاژ عملکرد | 230 تا 440 ولت AC (±10%) – 50/60Hz |
| کاربرد | راهاندازی نرم موتورهای آسنکرون سهفاز در سیستمهای پمپاژ، فن و کمپرسور |
| نوع فرمان | دیجیتال – ورودیهای LI1، LI2، LI3 با ولتاژ 24V DC |
| سازگاری با کلید | قابل اتصال به کلیدهای حفاظتی نوع ۱ و ۲ طبق IEC 60947-4-2 |
| نوع ولتاژ تغذیه کنترلی | 230 ولت AC (±10%) – 50/60Hz |
| مصرف انرژی | توان مدار کنترل 20 وات |
| طراحی | دارای هیتسینک آلومینیومی و بایپس داخلی (Internal Bypass) |
| ایمنی | حفاظت کامل در برابر اضافهبار، قطع فاز، معکوس فاز، خطای زمین و اضافهدما |
| کاربری | موتورهای سهفاز با توان ۲۲۰ کیلووات در ۴۴۰ ولت و جریان نامی ۴۱۰ آمپر |
| سرعت عملکرد | محدودیت جریان قابل تنظیم از 0.4 تا 1 × ICL با کنترل گشتاور نرم (Soft Torque Control) |
| قابلیت کنترل | پشتیبانی از ارتباط Modbus RTU از طریق پورت RS485 (RJ45) |
| دوام مکانیکی | بیش از 100,000 سیکل کاری در بار AC-53A |
| نوع حفاظت | IP00 (مناسب برای نصب در تابلو برقهای با IP54) |
| عمر سیکل الکتریکی / مکانیکی | بیش از 150,000 سیکل در شرایط استاندارد کاری |
| گشتاور نصب پیشنهادی | پیچهای ترمینال قدرت M12 با گشتاور 57 N·m |
| تعداد ورودی و خروجیها | ۳ ورودی دیجیتال، ۲ خروجی رلهای، ۱ ورودی PTC |
| قابلیت اضافه شدن | ورودی سنسور حرارتی PTC، دو خروجی رلهای و خروجی آنالوگ قابل تنظیم |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه رسمی توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| ابعاد نصب | ارتفاع 425mm × عرض 206mm × عمق 299mm |
| وزن کالا | 33 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل برای موتورهای آسنکرون سهفاز با توان ۲۲۰ کیلووات و جریان ۴۱۰ آمپر در ولتاژ ۴۴۰ ولت AC طراحی شده است. گزینهای ایدهآل برای کاربردهای صنعتی سنگین مانند پمپها، فنها، نوار نقالهها و کمپرسورهای فشار قوی میباشد.
بله ✅ سافت استارتر ATS22C41Q مجهز به Internal Bypass است که پس از اتمام فرآیند استارت موتور، جریان را مستقیماً عبور میدهد تا تلفات انرژی کاهش یافته و راندمان سیستم تا ۹۸٪ افزایش یابد.
این مدل دارای حفاظت کامل در برابر اضافهبار، قطع فاز، معکوس فاز، خطای زمین و افزایش دما میباشد. همچنین با ورودی PTC داخلی، دمای سیمپیچ موتور بهصورت پیوسته مانیتور شده و در صورت افزایش بیش از حد، دستگاه بهطور خودکار خاموش میشود.
بله. از طریق پورت RS485 و پروتکل Modbus RTU، این مدل میتواند با سیستمهای PLC، HMI و شبکههای مانیتورینگ صنعتی ارتباط برقرار کرده و کنترل، گزارشگیری و تنظیم پارامترها را بهصورت هوشمند انجام دهد.
این دستگاه در دمای محیطی از –۱۰ تا +۵۰ درجه سانتیگراد و رطوبت نسبی تا ۹۵٪ بدون میعان عملکردی پایدار دارد. همچنین قابلیت کارکرد در ارتفاع تا ۳۰۰۰ متر از سطح دریا را داراست و با استاندارد محیطی 3C3 / 3S3 منطبق است.
