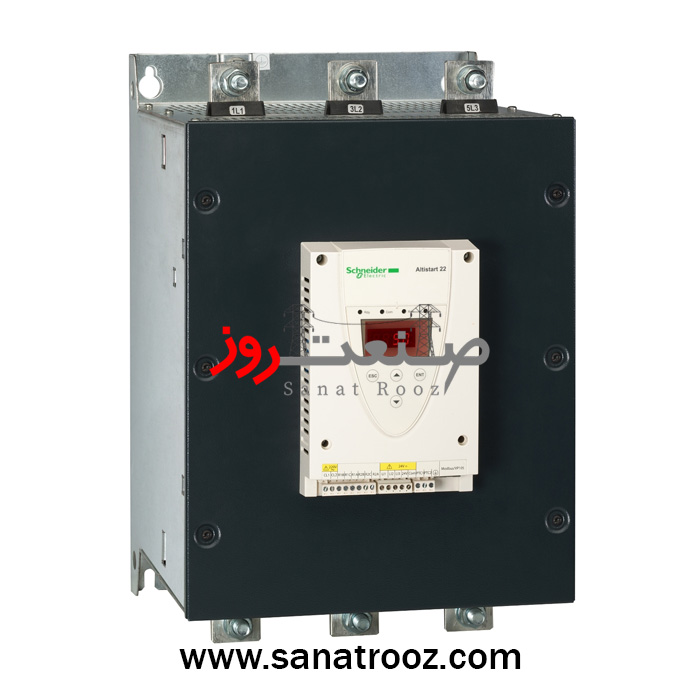

سافت استارتر ۲۵۰ کیلو وات سه فاز ATS۲۲ اشنایدر
soft starter-ATS22-control 220V-power 230V(132kW)/400...440V(250kW)
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | سافت استارتر ۲۵۰ کیلووات سهفاز |
| سری محصول | Altistart 22 |
| کد فنی کالا | ATS22C48Q |
| نوع نصب | نصب ایستاده یا دیواری با تهویه اجباری |
| ولتاژ عملکرد | 230 تا 440 ولت AC (±10%) |
| کاربرد اصلی | کنترل نرم استارت و توقف موتورهای القایی سهفاز |
| نوع فرمان | دیجیتال داخلی + ترمینال منطقی ۲۴ ولت DC |
| سازگاری با موتور | موتورهای آسنکرون تا توان ۲۵۰kW در 400V |
| نوع ولتاژ تغذیه کنترل | 230V AC – 50/60Hz |
| مصرف انرژی مدار کنترل | 20 وات |
| طراحی خنکسازی | دارای هیتسینک داخلی و فن خنککننده (Forced Convection) |
| سیستم ایمنی داخلی | حفاظت در برابر اضافهبار، قطع فاز، افزایش دما و خطای زمین |
| نوع کاربری | پمپها، فنها، کمپرسورها و نوار نقالهها |
| سرعت عملکرد استارت | محدودسازی جریان تا ۳٫۵ برابر جریان نامی (Start Torque Control) |
| قابلیت کنترل | رابط RS-485 Modbus / ورودیهای منطقی LI1-LI3 |
| دوام مکانیکی و الکتریکی | بیش از ۱۰۰,۰۰۰ سیکل عملکردی |
| درجه حفاظت (IP) | IP00 (نصب داخل تابلو برق) |
| عمر سیکل حرارتی/عملکردی | بیش از ۳۰,۰۰۰ ساعت کاری در ۴۰°C |
| تعداد خروجی دیجیتال (رله) | ۲ عدد (قابل تنظیم برای وضعیت Run, Trip, Alarm) |
| تعداد ورودی دیجیتال | ۳ عدد (LI1, LI2, LI3 – 24V DC Positive Logic) |
| گشتاور توصیهشده پیچ ترمینالها | ۵۷ نیوتنمتر (M12 – کابل 2×240mm²) |
| قابلیت اضافه شدن ماژولها | بله – قابل اتصال به فن تهویه، ترمینال رله و رابط Modbus |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | ۵۰ کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
سافت استارتر ATS22C48Q از سری Altistart 22 اشنایدر الکتریک با توان ۲۵۰ کیلووات و ولتاژ ۴۰۰ تا ۴۴۰ ولت AC، عملکردی دقیق و ایمن برای کنترل موتورهای سهفاز صنعتی ارائه میدهد. این دستگاه با طراحی مقاوم، سیستم حفاظتی کامل و گارانتی ۱۸ ماهه، توسط شرکت صنعت روز عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
سافت استارتر ۲۵۰ کیلووات سهفاز اشنایدر مدل ATS22C48Q | Altistart 22 | صنعت روز
سافت استارتر اشنایدر مدل ATS22C48Q از خانواده قدرتمند Altistart 22 یکی از تجهیزات کلیدی برای کنترل نرم راهاندازی و توقف موتورهای سهفاز صنعتی است. این دستگاه با توان ۲۵۰ کیلووات و جریان نامی ۴۸۰ آمپر، بهترین انتخاب برای موتورهایی با بار سنگین در کاربردهای صنعتی و زیرساختی محسوب میشود.
این مدل با ولتاژ کاری ۴۰۰ تا ۴۴۰ ولت AC طراحی شده و بهصورت کاملاً خودکار، گشتاور و جریان راهاندازی را مدیریت میکند تا از ضربههای مکانیکی، شوکهای الکتریکی و استهلاک زودرس جلوگیری شود. استفاده از تکنولوژی Torque Control System (TCS) و قابلیت تنظیم زمان استارت و استاپ، عملکردی دقیق و پایدار را تضمین میکند.
سافت استارتر ATS22C48Q برای موتورهای آسنکرون با کاربردهایی مانند پمپ، فن، کمپرسور، نوار نقاله و سیستمهای تهویه صنعتی ایدهآل است. کنترل هوشمند جریان راهاندازی باعث صرفهجویی در انرژی و افزایش طول عمر تجهیزات مکانیکی متصل به موتور میشود.
وجود سیستم حفاظت کامل در برابر اضافهبار، قطع فاز، گرمای بیش از حد و خطای زمین، این مدل را به یکی از ایمنترین انتخابها برای محیطهای صنعتی با حساسیت بالا تبدیل کرده است. طراحی صنعتی مستحکم با هیتسینک آلومینیومی و فن خنککننده داخلی، دوام و پایداری را حتی در دمای ۵۰ درجه سانتیگراد تضمین میکند.
مدار فرمان این دستگاه با ولتاژ ۲۳۰ ولت AC تغذیه میشود و شامل ورودیهای منطقی LI1 تا LI3 برای کنترل دیجیتال، خروجیهای رلهای قابل برنامهریزی، و پورت RS-485 Modbus جهت ارتباط با سیستمهای اتوماسیون است.
نصب آسان، نگهداری کمهزینه و طراحی ماژولار از دیگر ویژگیهای برجسته این سافت استارتر است که امکان ارتقاء با ماژولهای جانبی همچون فن خنککننده یا کیت نمایشگر از راه دور را فراهم میسازد.
با وزن حدود ۵۰ کیلوگرم و ساختار IP00، این مدل بهراحتی در داخل تابلوهای صنعتی قابل نصب است و نیازی به تهویه خارجی ندارد. همچنین با برخورداری از گشتاور محکم ۵۷ نیوتنمتر در ترمینالها، قابلیت اطمینان بالایی در اتصالات توان بالا فراهم میکند.
تنظیمات حفاظتی (Protection Settings)
| نوع حفاظت | محدوده عملکرد / توضیحات |
|---|---|
| حفاظت در برابر اضافهبار موتور (Overload) | کنترل حرارتی دقیق با تشخیص زماندار و قطع خودکار در جریان بالاتر از ۱.۲ تا ۷ برابر جریان نامی |
| محافظت از افزایش دما (Overtemperature) | قطع خودکار مدار خروجی در دمای داخلی بیش از ۸۵°C |
| تشخیص قطع فاز (Phase Loss Detection) | شناسایی و توقف عملکرد در صورت فقدان هر فاز از سه فاز ورودی یا خروجی |
| حفاظت اتصال کوتاه (Short Circuit Protection) | توسط کلید حفاظتی مجزا (Line Circuit Breaker) در مدار تأمین تغذیه |
| تشخیص خطای زمین (Earth Fault Detection) | نظارت بر جریان نشتی زمین و قطع فرمان در صورت تجاوز از مقدار مجاز |
| حفاظت اضافهجریان لحظهای (Instantaneous Overcurrent) | واکنش سریع برای جلوگیری از آسیب به تریستورها در جریانهای جهشی |
| حفاظت از توقف موتور (Stall Protection) | خاموش شدن سافت استارتر در صورت قفل شدن روتور موتور در حالت استارت |
| محافظت ولتاژ پایین (Undervoltage) | هشدار و توقف عملکرد در افت ولتاژ بیش از ۱۰٪ مقدار نامی |
| حفاظت از عدم تعادل فاز (Phase Imbalance) | تشخیص ناهماهنگی ولتاژ سهفاز و صدور هشدار حفاظتی |
| حفاظت حرارتی داخلی (Thermal Heatsink Monitoring) | نظارت بر دمای هیتسینک داخلی جهت فعالسازی فن خنککننده و جلوگیری از آسیب ترانزیستورها |
از نظر کارایی، سافت استارتر ATS22C48Q قادر است جریان راهاندازی را تا ۳٫۵ برابر جریان نامی موتور محدود کند و زمان راهاندازی را متناسب با نوع بار تنظیم نماید. این ویژگی در موتورهای پمپاژ بزرگ یا فنهای فشار قوی، نقش مهمی در پایداری شبکه برق دارد.
به دلیل دارا بودن استانداردهای جهانی IEC و UL، این محصول در پروژههای نفت، گاز، معدن، پتروشیمی، فولاد و سیستمهای تصفیهخانه آب، گزینهای ایدهآل محسوب میشود.
شرکت صنعت روز بهعنوان نماینده و تأمینکننده رسمی تجهیزات اشنایدر الکتریک در ایران، سافت استارتر مدل ATS22C48Q را با گارانتی ۱۸ ماهه، اصالت تضمینی، خدمات مشاوره فنی تخصصی و پشتیبانی ۲۴ ساعته عرضه میکند.
خدمات صنعت روز شامل ارسال فوری، تأمین قطعات یدکی، تست فنی و طراحی تابلوهای کنترل موتور نیز میباشد.
کاربرد در صنایع مختلف
-
صنایع نفت، گاز و پتروشیمی
-
سیستمهای تهویه و پمپاژ آب شهری
-
خطوط تولید فولاد و معادن سنگین
-
صنایع سیمان، کاشی و سرامیک
-
ایستگاههای کنترل موتور و نوار نقاله صنعتی
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | سافت استارتر ۲۵۰ کیلووات سهفاز |
| سری محصول | Altistart 22 |
| کد فنی کالا | ATS22C48Q |
| نوع نصب | نصب ایستاده یا دیواری با تهویه اجباری |
| ولتاژ عملکرد | 230 تا 440 ولت AC (±10%) |
| کاربرد اصلی | کنترل نرم استارت و توقف موتورهای القایی سهفاز |
| نوع فرمان | دیجیتال داخلی + ترمینال منطقی ۲۴ ولت DC |
| سازگاری با موتور | موتورهای آسنکرون تا توان ۲۵۰kW در 400V |
| نوع ولتاژ تغذیه کنترل | 230V AC – 50/60Hz |
| مصرف انرژی مدار کنترل | 20 وات |
| طراحی خنکسازی | دارای هیتسینک داخلی و فن خنککننده (Forced Convection) |
| سیستم ایمنی داخلی | حفاظت در برابر اضافهبار، قطع فاز، افزایش دما و خطای زمین |
| نوع کاربری | پمپها، فنها، کمپرسورها و نوار نقالهها |
| سرعت عملکرد استارت | محدودسازی جریان تا ۳٫۵ برابر جریان نامی (Start Torque Control) |
| قابلیت کنترل | رابط RS-485 Modbus / ورودیهای منطقی LI1-LI3 |
| دوام مکانیکی و الکتریکی | بیش از ۱۰۰,۰۰۰ سیکل عملکردی |
| درجه حفاظت (IP) | IP00 (نصب داخل تابلو برق) |
| عمر سیکل حرارتی/عملکردی | بیش از ۳۰,۰۰۰ ساعت کاری در ۴۰°C |
| تعداد خروجی دیجیتال (رله) | ۲ عدد (قابل تنظیم برای وضعیت Run, Trip, Alarm) |
| تعداد ورودی دیجیتال | ۳ عدد (LI1, LI2, LI3 – 24V DC Positive Logic) |
| گشتاور توصیهشده پیچ ترمینالها | ۵۷ نیوتنمتر (M12 – کابل 2×240mm²) |
| قابلیت اضافه شدن ماژولها | بله – قابل اتصال به فن تهویه، ترمینال رله و رابط Modbus |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | ۵۰ کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
مدل ATS22C48Q برای موتورهای سهفاز با توان ۲۵۰ کیلووات و جریان ۴۸۰ آمپر طراحی شده است. این مدل در پمپها، فنها، کمپرسورها، نوار نقالهها، سیستمهای تهویه صنعتی و ایستگاههای پمپاژ کاربرد دارد.
این دستگاه در بازهی ولتاژ ۴۰۰ تا ۴۴۰ ولت AC و با تغذیه مدار کنترل ۲۳۰ ولت AC – ۵۰/۶۰ هرتز عمل میکند و دارای حفاظت داخلی در برابر نوسانات ولتاژ است.
بله ✅ این مدل دارای سیستم حفاظت کامل در برابر اضافهبار، قطع فاز، افزایش دما، خطای زمین و اضافهجریان لحظهای است و استانداردهای IEC 60947-4-2 را داراست.
بله، این سافت استارتر دارای پورت RS-485 Modbus برای ارتباط با سیستمهای PLC و مانیتورینگ صنعتی است و میتواند به سادگی در شبکه اتوماسیون Schneider EcoStruxure یکپارچه شود.
بله، سافت استارتر ATS22C48Q بهصورت اورجینال با گارانتی ۱۸ ماهه اشنایدر الکتریک و پشتیبانی فنی ۲۴ ساعته از طریق شرکت صنعت روز عرضه میشود.
