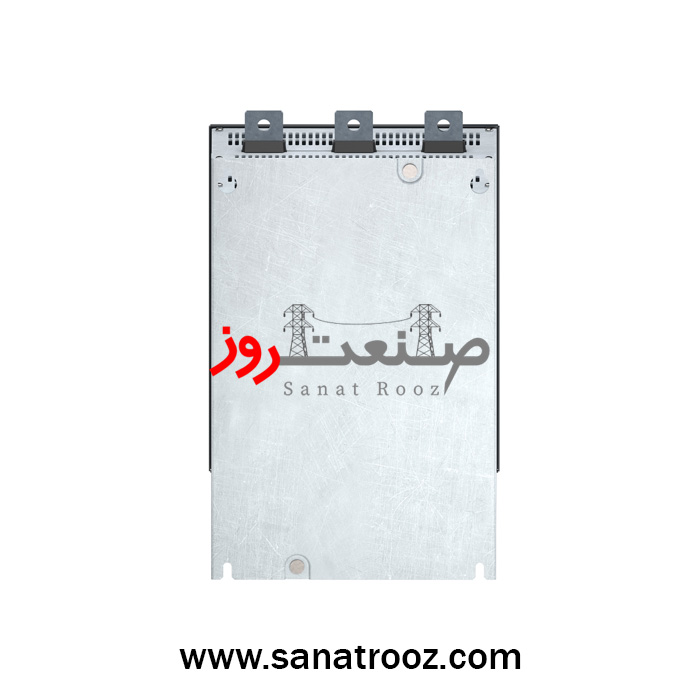

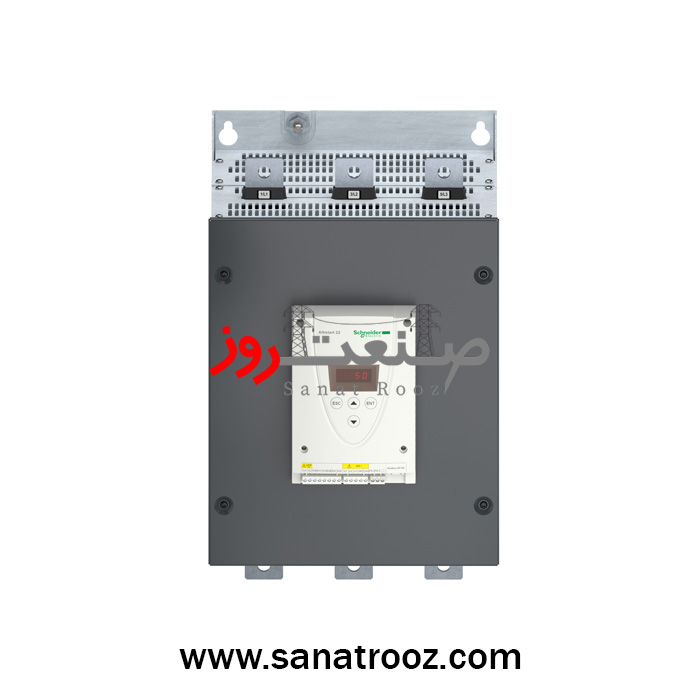

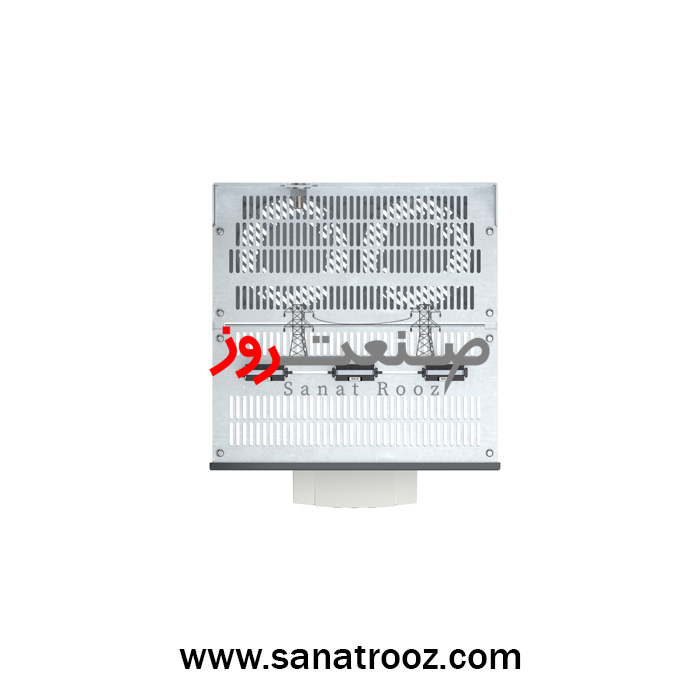

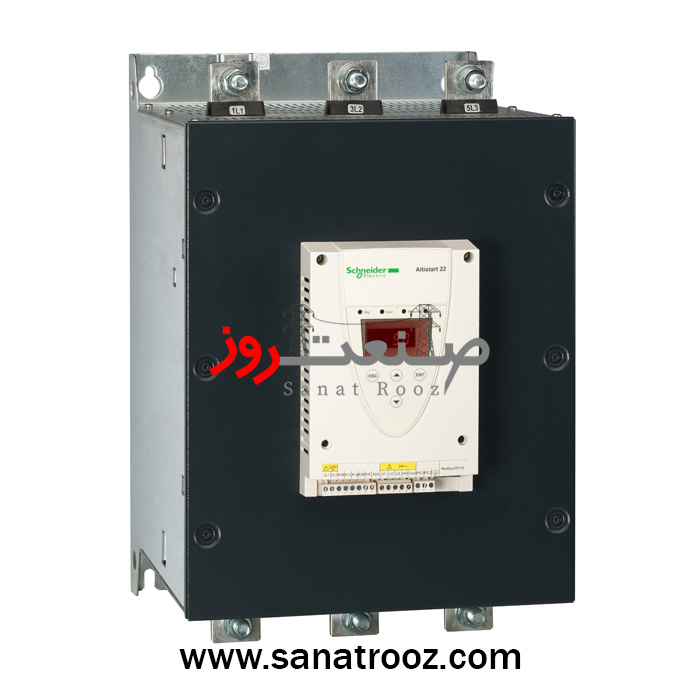

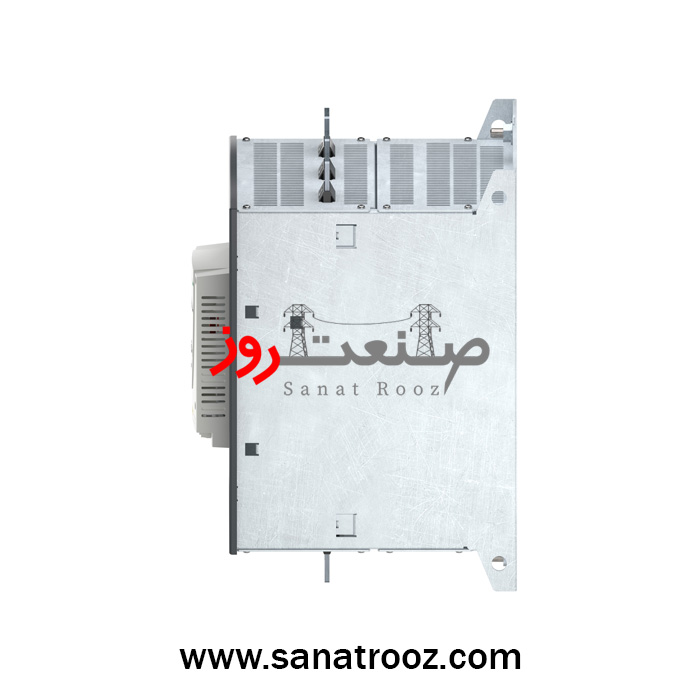

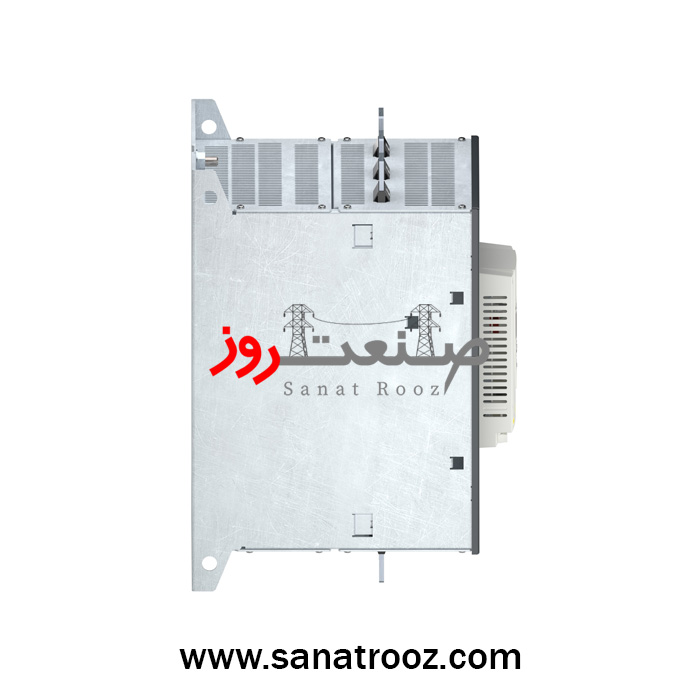

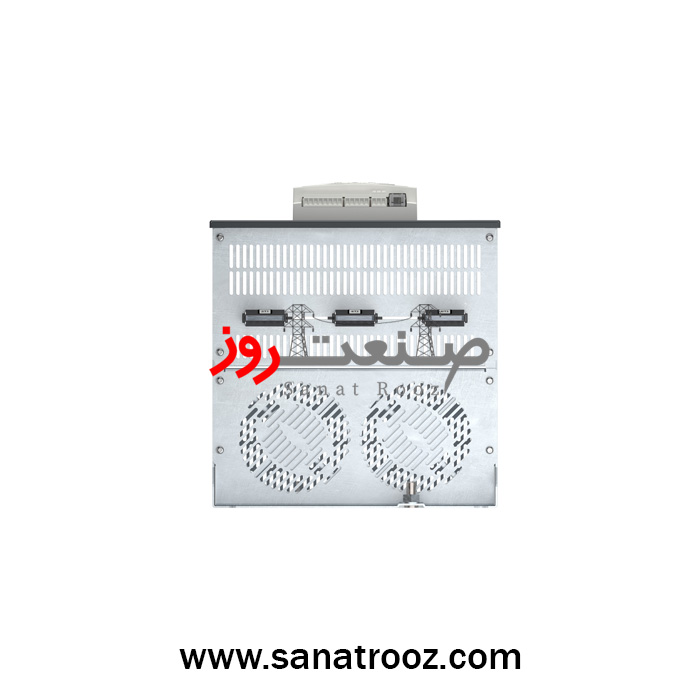

سافت استارتر ۳۱۵ کیلو وات سه فاز ATS۲۲ اشنایدر
Soft starter, Altistart 22, ATS22 control 220V power 230V(160kW)/400V(315kW)/440V(355kW)
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | سافت استارتر سه فاز صنعتی با بایپس داخلی |
| سری محصول | Altistart 22 |
| کد فنی کالا | ATS22C59Q |
| نوع نصب | عمودی با انحراف مجاز ±10° در داخل تابلو |
| ولتاژ عملکرد | 230 تا 440 ولت AC (±15%)، فرکانس 50/60 هرتز |
| کاربرد | مناسب برای پمپها، فنها و موتورهای القایی صنعتی |
| نوع فرمان | ورودی دیجیتال 24VDC (Positive Logic) با کنترل دو یا سه سیمه |
| سازگاری با موتور | موتورهای آسنکرون سهفاز تا توان 315 کیلووات (در 400V) |
| جریان نامی (IcL) | 590 آمپر در حالت اتصال مستقیم به خط موتور |
| توان موتور قابل پشتیبانی | 160kW در 230V / 315kW در 400V / 355kW در 440V |
| ولتاژ تغذیه مدار فرمان [Uc] | 230 ولت AC ±15%، 50/60 هرتز – توان مصرفی 20 وات |
| پروتکل ارتباطی | Modbus RTU با رابط RS485 و پورت RJ45 |
| درگاههای ورودی دیجیتال | 3 عدد (LI1, LI2, LI3 – سطح منطقی مثبت 24V) |
| خروجیهای رلهای | 2 عدد (R1 و R2 با حالتهای Running, Alarm, Trip, Ready) |
| خروجی قابل تنظیم | تنظیم جریان خروجی 0.4 تا 1×IcL با کنترل گشتاور |
| درجه حفاظت بدنه | IP00 (نصب داخل تابلو) |
| نوع خنکسازی | خنکسازی با فن اجباری (Forced Convection) |
| نوع حفاظتها | حفاظت فاز، حفاظت حرارتی موتور و استارتر، خطای قطع فاز |
| نوع استارت | کنترل گشتاور با محدودیت جریان تا 3.5×In |
| افت توان در بار نامی | 251 وات در کاربردهای استاندارد |
| ارتباط و اتصال سیمکشی قدرت | ترمینال میلهای (Bar Style) – پیچ M12 – سطح مقطع 2×185mm² |
| درجه عایقبندی و آلودگی محیطی | IEC 60664-1 – درجه آلودگی 2 |
| دمای کاری (عملکرد) | -10 تا +40°C بدون افت توان / تا 60°C با کاهش 2.2% در هر °C |
| ارتفاع مجاز نصب | تا 1000 متر بدون افت توان / بالاتر با افت 2.2% در هر 100m |
| ابعاد (ارتفاع × عرض × عمق) | 455 × 304 × 339.7 میلیمتر |
| وزن کالا | 50 کیلوگرم |
| اصالت و گارانتی | اورجینال شرکت اشنایدر الکتریک – گارانتی ۱۸ ماهه صنعت روز |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
سافت استارتر 315 کیلووات سه فاز اشنایدر مدل ATS22C59Q از سری Altistart 22، راهکاری قدرتمند برای راهاندازی نرم موتورهای القایی سنگین است. این دستگاه با جریان نامی 590 آمپر، کنترل گشتاور هوشمند، ارتباط Modbus RTU و بایپس داخلی، عملکردی ایمن و اقتصادی را در صنایع مختلف تضمین میکند. عرضه اورجینال با گارانتی ۱۸ ماهه و پشتیبانی تخصصی توسط شرکت صنعت روز.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
سافت استارتر ۳۱۵ کیلووات سه فاز اشنایدر مدل ATS22C59Q | Altistart 22 | صنعت روز
سافت استارتر ۳۱۵ کیلووات سه فاز اشنایدر مدل ATS22C59Q از سری قدرتمند Altistart 22، یکی از بهترین گزینهها برای کنترل نرم موتورهای القایی در صنایع سنگین محسوب میشود. این دستگاه با جریان نامی ۵۹۰ آمپر و ولتاژ عملکردی ۲۳۰ تا ۴۴۰ ولت AC، توانایی راهاندازی موتورهای بزرگ تا توان ۳۱۵ کیلووات را با حداقل تنش مکانیکی و الکتریکی فراهم میکند.
با بهرهگیری از فناوری Torque Control Start (3.5×In)، استارت موتور بهصورت نرم، ایمن و بدون نوسان انجام میشود. وجود بایپس داخلی و سیستم خنکسازی اجباری، راندمان عملکردی را افزایش داده و مصرف انرژی را کاهش میدهد. این ویژگیها باعث شده مدل ATS22C59Q در کاربردهای پمپ، فن، نوار نقاله و کمپرسور بسیار محبوب باشد.
سافت استارتر ATS22C59Q دارای سه ورودی دیجیتال (24VDC) و دو خروجی رلهای قابل تنظیم برای عملکردهای متنوعی مانند RUN، TRIP، ALARM و READY است. همچنین از طریق پورت Modbus RTU (RS485) با سیستمهای مانیتورینگ و اتوماسیون صنعتی در شبکههای هوشمند EcoStruxure اشنایدر یکپارچه میشود.
ساختار مقاوم با درجه حفاظت IP00 و طراحی عمودی قابل نصب در تابلوهای صنعتی، امکان استفاده در محیطهای سخت تا دمای +۶۰°C را بدون افت عملکرد فراهم میسازد. این دستگاه با رعایت استانداردهای IEC 60947-4-2 و UL/CSA/CCC تولید شده و تمامی الزامات ایمنی بینالمللی را برآورده میکند.
سیستم حفاظتی کامل شامل محافظت حرارتی موتور و استارتر، تشخیص قطع فاز و کنترل اضافهبار، ضریب اطمینان عملکرد را افزایش داده است. در عین حال، افت توان پایین (۲۵۱ وات) و راندمان بالا موجب صرفهجویی محسوس در انرژی میشود.
ظرفیت قطع و عملکرد دینامیکی (Electrical & Dynamic Ratings)
| پارامتر | مقدار / توضیحات |
|---|---|
| جریان نامی (IcL) | ۵۹۰ آمپر در حالت استاندارد |
| محدودیت جریان استارت | حداکثر ۳.۵ برابر جریان نامی موتور |
| توان قابل پشتیبانی | ۳۱۵ کیلووات در 400V و ۳۵۵ کیلووات در 440V |
| تلفات حرارتی (Power Dissipation) | ۲۵۱ وات در شرایط کاری استاندارد |
| زمان عملکرد حفاظتی کلاس ۱۰ / ۲۰ / ۳۰ | 32s / 63s / 95s برای استارت سرد – 16s / 32s / 48s برای استارت گرم |
| درجه آلودگی محیطی (Pollution Degree) | سطح ۲ مطابق IEC 60664-1 |
| محدوده دمای عملکرد | از -۱۰ تا +۶۰°C (با افت جریان ۲.۲٪ در هر درجه بالای ۴۰°C) |
| نوع خنکسازی | خنکسازی با فن اجباری و تهویه عمودی |
| نویز صوتی | حدود ۵۶ دسیبل در حالت بار کامل |
| نصب مجاز | عمودی درون تابلو با تهویه از پایین به بالا |
این مدل برای نصب درون تابلو برق با اتصالات میلهای (Bar Style) و پیچ M12 طراحی شده و با سطح مقطع کابل ۲×۱۸۵ میلیمتر مربع بهراحتی متصل میشود. در صنایع سنگین مانند نفت و گاز، فولاد، سیمان، پتروشیمی، معادن و تأسیسات آب و فاضلاب، سافت استارتر ATS22C59Q بهعنوان راهکاری هوشمند، بادوام و اقتصادی شناخته میشود.
شرکت صنعت روز بهعنوان نماینده رسمی تأمین تجهیزات اشنایدر الکتریک در ایران، این محصول را با گارانتی ۱۸ ماهه، اصالت تضمینی، مشاوره فنی تخصصی و پشتیبانی ۲۴ ساعته ارائه میدهد.
کاربرد در صنایع مختلف:
نفت و گاز، پتروشیمی، سیمان، فولاد، صنایع غذایی، پمپها، فنها، نوار نقالهها، سیستمهای HVAC، تأسیسات آب و فاضلاب.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | سافت استارتر سه فاز صنعتی با بایپس داخلی |
| سری محصول | Altistart 22 |
| کد فنی کالا | ATS22C59Q |
| نوع نصب | عمودی با انحراف مجاز ±10° در داخل تابلو |
| ولتاژ عملکرد | 230 تا 440 ولت AC (±15%)، فرکانس 50/60 هرتز |
| کاربرد | مناسب برای پمپها، فنها و موتورهای القایی صنعتی |
| نوع فرمان | ورودی دیجیتال 24VDC (Positive Logic) با کنترل دو یا سه سیمه |
| سازگاری با موتور | موتورهای آسنکرون سهفاز تا توان 315 کیلووات (در 400V) |
| جریان نامی (IcL) | 590 آمپر در حالت اتصال مستقیم به خط موتور |
| توان موتور قابل پشتیبانی | 160kW در 230V / 315kW در 400V / 355kW در 440V |
| ولتاژ تغذیه مدار فرمان [Uc] | 230 ولت AC ±15%، 50/60 هرتز – توان مصرفی 20 وات |
| پروتکل ارتباطی | Modbus RTU با رابط RS485 و پورت RJ45 |
| درگاههای ورودی دیجیتال | 3 عدد (LI1, LI2, LI3 – سطح منطقی مثبت 24V) |
| خروجیهای رلهای | 2 عدد (R1 و R2 با حالتهای Running, Alarm, Trip, Ready) |
| خروجی قابل تنظیم | تنظیم جریان خروجی 0.4 تا 1×IcL با کنترل گشتاور |
| درجه حفاظت بدنه | IP00 (نصب داخل تابلو) |
| نوع خنکسازی | خنکسازی با فن اجباری (Forced Convection) |
| نوع حفاظتها | حفاظت فاز، حفاظت حرارتی موتور و استارتر، خطای قطع فاز |
| نوع استارت | کنترل گشتاور با محدودیت جریان تا 3.5×In |
| افت توان در بار نامی | 251 وات در کاربردهای استاندارد |
| ارتباط و اتصال سیمکشی قدرت | ترمینال میلهای (Bar Style) – پیچ M12 – سطح مقطع 2×185mm² |
| درجه عایقبندی و آلودگی محیطی | IEC 60664-1 – درجه آلودگی 2 |
| دمای کاری (عملکرد) | -10 تا +40°C بدون افت توان / تا 60°C با کاهش 2.2% در هر °C |
| ارتفاع مجاز نصب | تا 1000 متر بدون افت توان / بالاتر با افت 2.2% در هر 100m |
| ابعاد (ارتفاع × عرض × عمق) | 455 × 304 × 339.7 میلیمتر |
| وزن کالا | 50 کیلوگرم |
| اصالت و گارانتی | اورجینال شرکت اشنایدر الکتریک – گارانتی ۱۸ ماهه صنعت روز |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل مخصوص موتورهای القایی سه فاز با توان تا 315 کیلووات طراحی شده و در کاربردهایی مانند پمپ، فن، کمپرسور و نوار نقاله استفاده میشود.
مدل ATS22C59Q دارای جریان خروجی بالاتر (590 آمپر) و توان بیشتر است، در نتیجه برای کاربردهای سنگینتر و موتورهای بزرگتر به کار میرود، در حالیکه سایر مدلها برای رنجهای پایینتر طراحی شدهاند.
بله، این سافت استارتر بهصورت کامل از ارتباط Modbus RTU از طریق پورت RS485 پشتیبانی میکند و قابلیت اتصال به سیستمهای مانیتورینگ صنعتی را دارد.
دمای کاری مجاز از -10 تا +60 درجه سانتیگراد بوده و تا ارتفاع 1000 متر بدون افت توان قابل استفاده است. در ارتفاعهای بالاتر، به ازای هر 100 متر حدود 2.2٪ کاهش جریان اعمال میشود.
شرکت صنعت روز این مدل را بهصورت اورجینال با گارانتی ۱۸ ماهه، مشاوره فنی رایگان، خدمات پس از فروش تخصصی و پشتیبانی ۲۴ ساعته در سراسر کشور عرضه میکند.
