سافت استارتر ۴۵ کیلووات سه فاز اشنایدر مدل ATS22D88Q | Altistart 22 Schneider Electric

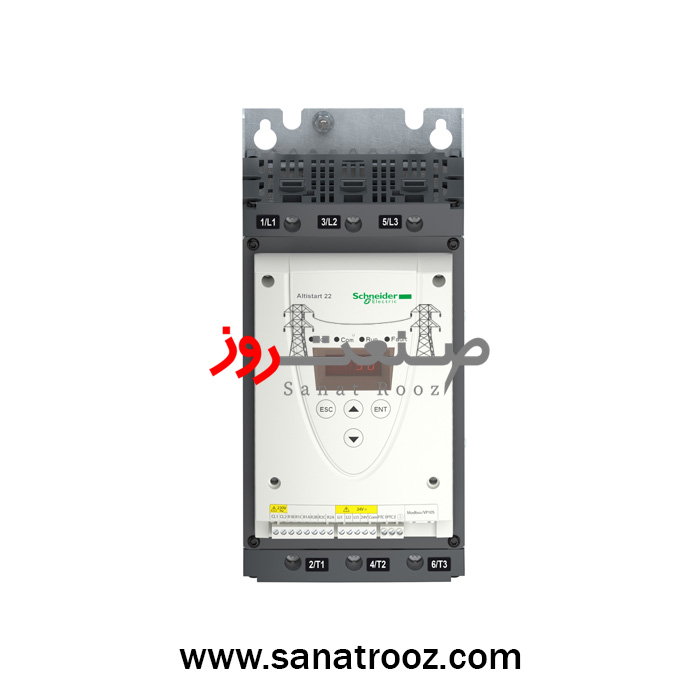

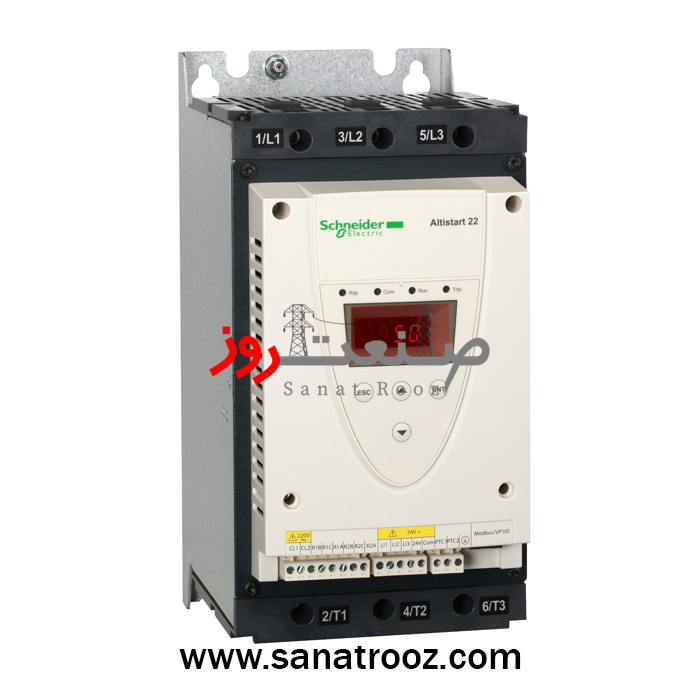

سافت استارتر ATS22D88Q از خانوادهی Altistart 22 شرکت اشنایدر الکتریک، یک انتخاب قدرتمند برای کنترل هوشمند و نرم موتورهای آسنکرون سهفاز در کاربردهای صنعتی سنگین است. این دستگاه با توان ۴۵ کیلووات و جریان نامی ۸۸ آمپر، مناسب برای راهاندازی پمپها، فنها، نوار نقالهها و سیستمهای کمپرسور میباشد.
طراحی پیشرفته این مدل بر پایه فناوری Torque Control انجام شده که با کنترل دقیق گشتاور در زمان استارت و توقف، از شوکهای مکانیکی، افت ولتاژ ناگهانی و تنش بر روی محور موتور جلوگیری میکند. این قابلیت باعث افزایش عمر مفید تجهیزات مکانیکی و کاهش هزینههای نگهداری در خطوط تولید میشود.
یکی از مهمترین ویژگیهایی که در اغلب وبسایتها ذکر نشده، وجود بایپس داخلی فعال (Active Internal Bypass) در ATS22D88Q است. این سیستم پس از راهاندازی کامل موتور، مدار نیمههادی را از مسیر توان حذف کرده و با عبور مستقیم جریان، موجب کاهش حرارت داخلی و افزایش بازدهی کلی تا ۹۸٪ میگردد.
مدار فرمان سافت استارتر با ولتاژ ۱۱۰ تا ۲۳۰ ولت AC طراحی شده و چهار ورودی دیجیتال قابلبرنامهریزی و دو خروجی رلهای برای حالتهای RUN، FAULT و هشدار دارد. علاوه بر آن، یک ورودی PTC حرارتی و خروجی آنالوگ ۰–۲۰mA یا ۰–۱۰V برای مانیتورینگ دقیق جریان موتور در نظر گرفته شده است.
در زمینه ارتباط صنعتی، این مدل مجهز به پورت Modbus RTU از طریق RS-485 (سوکت RJ45) میباشد که امکان اتصال به سیستمهای مانیتورینگ، PLCها و نرمافزارهای مهندسی نظیر SoMove را فراهم میسازد. این ویژگی باعث میشود مهندسان بتوانند تمامی پارامترها را از راه دور تنظیم و در زمان واقعی (Real Time) نظارت کنند.
در بخش حفاظت، ATS22D88Q مجموعهای کامل از عملکردهای حفاظتی شامل اضافهبار، کمبار، فاز معکوس، قطع فاز، اضافهدما، اتصال زمین و زمان استارت طولانی را ارائه میدهد. تمامی این حفاظتها به صورت الکترونیکی کنترل میشوند تا حداکثر امنیت برای موتور و اپراتور فراهم گردد.

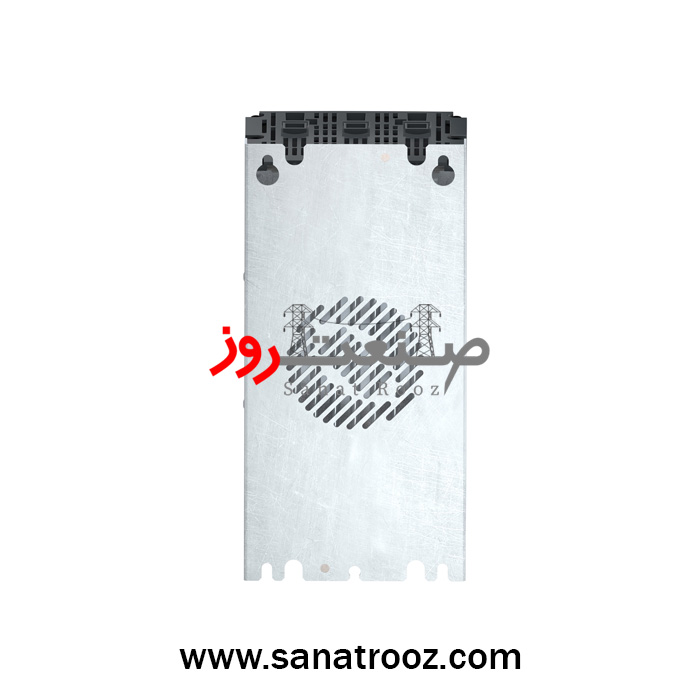

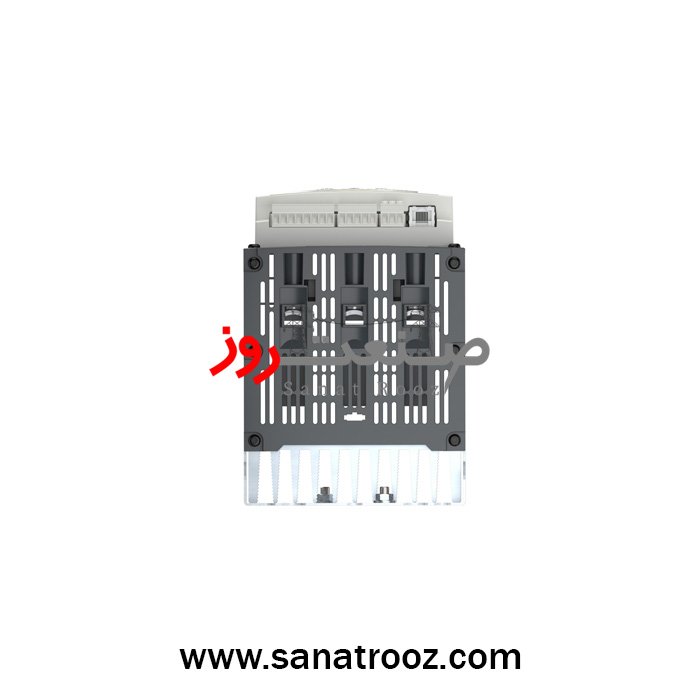

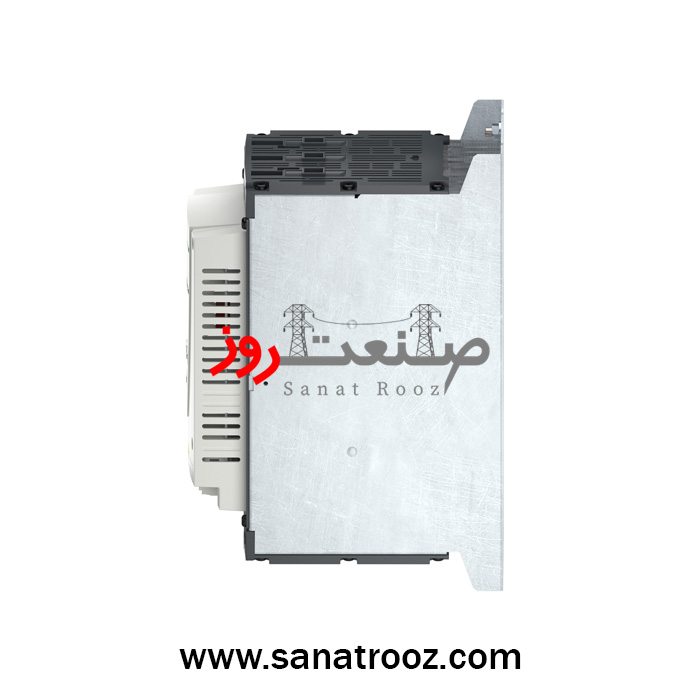

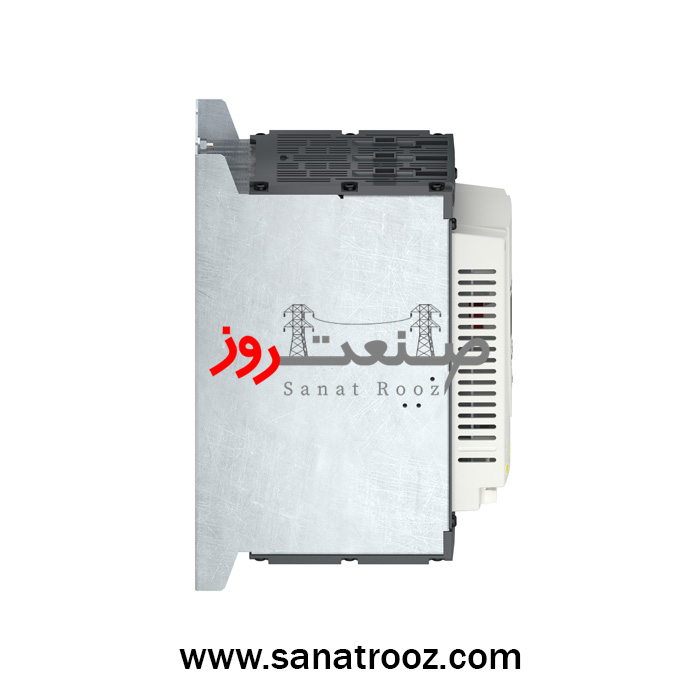

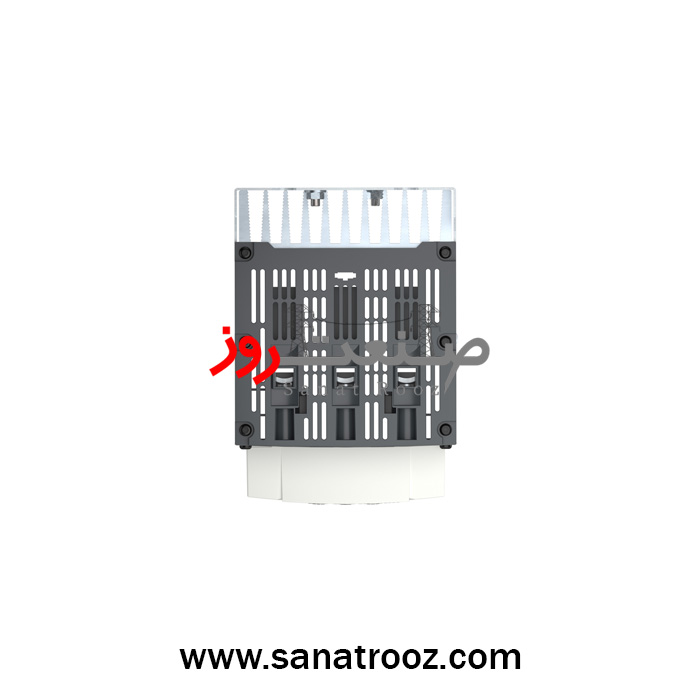

بدنهی مقاوم با درجه حفاظت IP20 و طراحی فشرده (۲۷۳×۱۳۰×۱۶۹ میلیمتر) باعث شده این دستگاه بهراحتی در داخل تابلو برقهای صنعتی نصب شود. محدوده دمای کاری گسترده ۲۵- تا +۶۰ درجه سانتیگراد نیز امکان استفاده در محیطهای گرم و مرطوب را بدون افت توان فراهم میکند.
یکی از ویژگیهای منحصربهفرد این محصول، سازگاری کامل با استانداردهای بینالمللی IEC 60947-4-2، CE، UL، CCC، UKCA، EAC و RCM است. همین امر سبب شده سافت استارتر ATS22D88Q در پروژههای بینالمللی و صنایع زیرساختی مورد استفاده قرار گیرد.
تنظیمات حفاظتی (Protection Settings)
| نوع حفاظت | محدوده عملکرد و توضیح فنی |
|---|---|
| حفاظت اضافهبار موتور (Overload) | فعال در محدوده 105٪ تا 130٪ جریان نامی؛ عملکرد دقیق با منحنی I²t و قطع خودکار در تداوم اضافهبار |
| حفاظت کمبار (Underload) | فعال در کمتر از 50٪ جریان نامی برای تشخیص پارگی تسمه یا افت فشار مکانیکی |
| حفاظت اضافهدما (Over Temperature) | کنترل دمای داخلی ماژول قدرت با سنسور NTC؛ توقف ایمن در دمای بالا |
| حفاظت قطع فاز (Phase Loss) | تشخیص افت یا قطع یکی از فازهای ورودی و واکنش سریع جهت قطع مدار قدرت |
| حفاظت فاز معکوس (Phase Reversal) | جلوگیری از چرخش معکوس موتور در صورت جابجایی فازها در ورودی |
| حفاظت زمان استارت طولانی (Long Start Time) | قطع مدار در صورت تجاوز از زمان مجاز استارت (۱ تا ۶۰ ثانیه) |
| حفاظت اتصال زمین (Ground Fault) | تشخیص جریان نشتی با پاسخ کمتر از ۳۰۰ میلیثانیه |
| حفاظت PTC موتور | از طریق ورودی اختصاصی برای کنترل دمای سیمپیچ موتور |
| حفاظت ولتاژ پایین مدار فرمان | قطع ایمن در ولتاژ کمتر از ۲۰٪ سطح نامی 230V AC |
| بازیابی خودکار خطا (Auto Reset) | قابلیت تنظیم برای بازیابی خودکار تا ۵ مرتبه در بازههای زمانی مشخص پس از رفع خطا |
از منظر زیستمحیطی، این مدل دارای گواهی Green Premium شرکت اشنایدر است که نشاندهنده طراحی پایدار، مصرف انرژی پایین و استفاده از مواد بدون هالوژن میباشد. بیش از ۸۵٪ اجزای این دستگاه قابل بازیافت بوده و ردپای کربن آن در چرخه عمر محصول بسیار پایین است.
در صنایع سنگین نظیر فولاد، سیمان، آب و فاضلاب، تهویه مطبوع و حملونقل مواد، سافت استارتر ATS22D88Q نقش کلیدی در بهینهسازی فرآیند راهاندازی موتور ایفا میکند. نصب سریع، برنامهریزی ساده و عملکرد مطمئن این مدل، آن را به گزینهای محبوب بین مهندسان برق و پیمانکاران صنعتی تبدیل کرده است.
شرکت صنعت روز بهعنوان نماینده رسمی اشنایدر الکتریک در ایران، این محصول را با ۱۸ ماه گارانتی معتبر، تضمین اصالت کالا و پشتیبانی فنی ۲۴ ساعته عرضه میکند تا تجربهای امن و مطمئن از بهرهبرداری تجهیزات صنعتی برای کاربران فراهم گردد.
کاربرد در صنایع مختلف:
پمپهای آبرسانی | خطوط نوار نقاله ⚙️ | تهویه صنعتی و HVAC | کارخانههای فولاد و سیمان ️ | صنایع پتروشیمی و غذایی | ایستگاههای کمپرسور و سیستمهای انتقال انرژی ⚡
