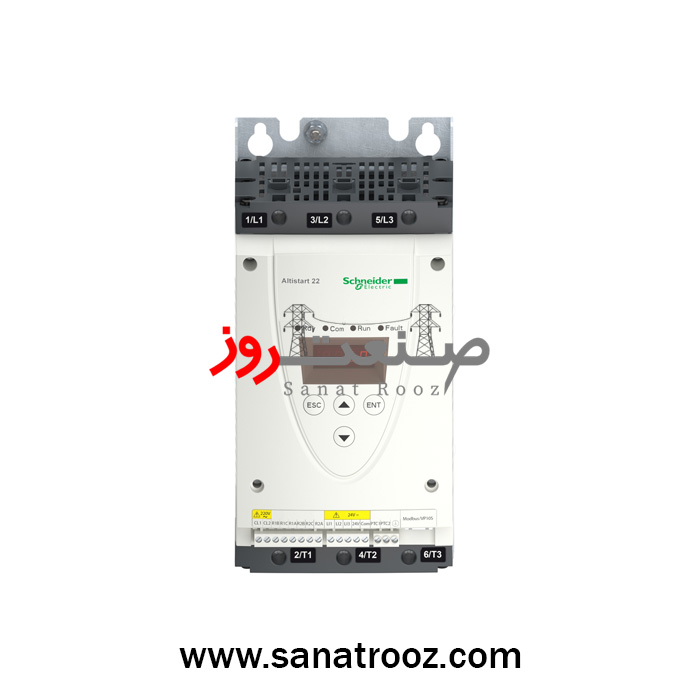

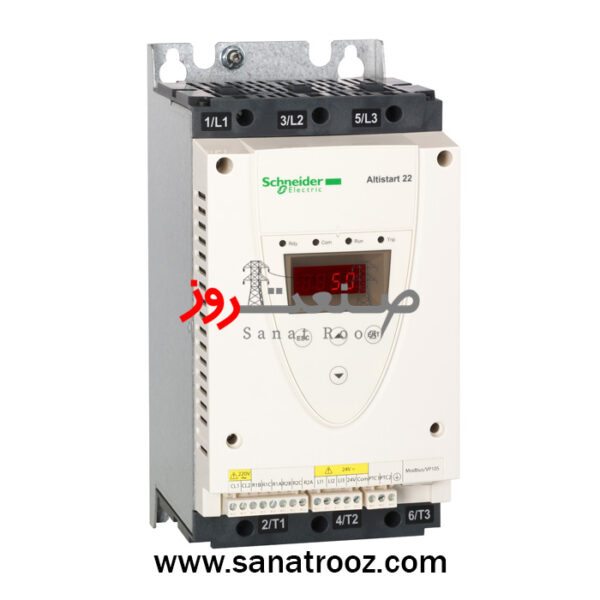

سافت استارتر 7.5 کيلو وات سه فاز ATS22 اشنایدر
سافت استارتر سهفاز اشنایدر مدل ATS22D17Q یکی از برترین تجهیزات کنترلی برای راهاندازی نرم موتورهای آسنکرون محسوب میشود. این دستگاه با توان 7.5 کیلووات و جریان نامی 17 آمپر، راهحلی ایدهآل برای کنترل هوشمند پمپها، فنها، و ماشینآلات صنعتی است.
طراحی دقیق و مهندسیشده این مدل از سری Altistart 22 باعث میشود جریان راهاندازی موتور بهصورت نرم و تدریجی افزایش یافته و از ضربههای مکانیکی در زمان استارت جلوگیری شود. برخلاف مدلهای عمومی بازار که تنها از کنترل ولتاژ استفاده میکنند، این نسخه از کنترل گشتاور (Torque Control) بهره میبرد که عملکردی پایدارتر و قابلاعتمادتر در بارهای متغیر فراهم میکند.
در ساختار داخلی سافت استارتر ATS22D17Q، یک بایپس داخلی تعبیه شده است تا پس از راهاندازی، جریان مستقیماً از مدار قدرت عبور کرده و توان تلفاتی کاهش یابد. این ویژگی، راندمان سیستم را افزایش و گرمای تولیدی را به حداقل میرساند.
سیستم حفاظتی این مدل از چند لایه محافظتی مستقل تشکیل شده است که شامل محافظت در برابر اضافهبار موتور، خطای فاز، اتصال کوتاه، اضافهحرارت داخلی و ورودی PTC میباشد. این حفاظتهای چندگانه موجب میشوند ATS22 در شرایط کاری سخت و محیطهای صنعتی با دمای بالا نیز عملکردی پایدار داشته باشد.
ورودی و خروجیهای دیجیتال (3 ورودی و 2 خروجی) با قابلیت برنامهریزی در سطح 24V DC / 230V AC طراحی شدهاند تا انعطافپذیری کامل در هماهنگی با PLC یا سیستمهای اتوماسیون صنعتی فراهم گردد. همچنین وجود پورت Modbus RTU با کانکتور RJ45 امکان مانیتورینگ و تنظیم پارامترها را در شبکههای صنعتی هوشمند مهیا میسازد.
یکی از نقاط برجسته این مدل، عملکرد دقیق فن خنککننده داخلی است که با سنسور حرارتی هماهنگ بوده و بهصورت خودکار سرعت آن متناسب با دمای دستگاه تنظیم میشود. این طراحی هوشمند باعث افزایش طول عمر قطعات داخلی و کاهش نویز صوتی تا 45 دسیبل شده است.
سافت استارتر ATS22D17Q از نظر مقاومت مکانیکی نیز در سطح بالایی قرار دارد. تحمل لرزش تا 1g (13–200Hz) و مقاومت در برابر ضربه 15g (11ms) آن را برای نصب در محیطهای صنعتی سنگین مانند کارگاههای فولاد، خطوط بستهبندی و صنایع پتروشیمی کاملاً مناسب میسازد.

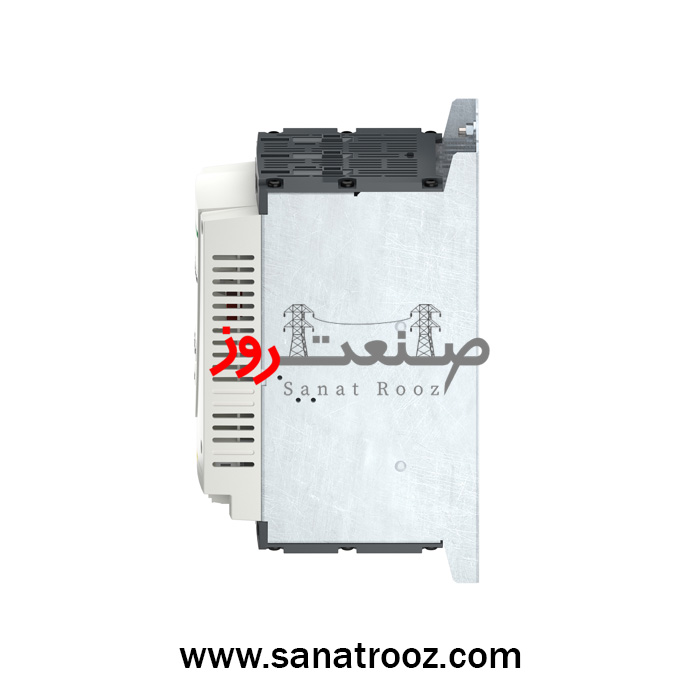

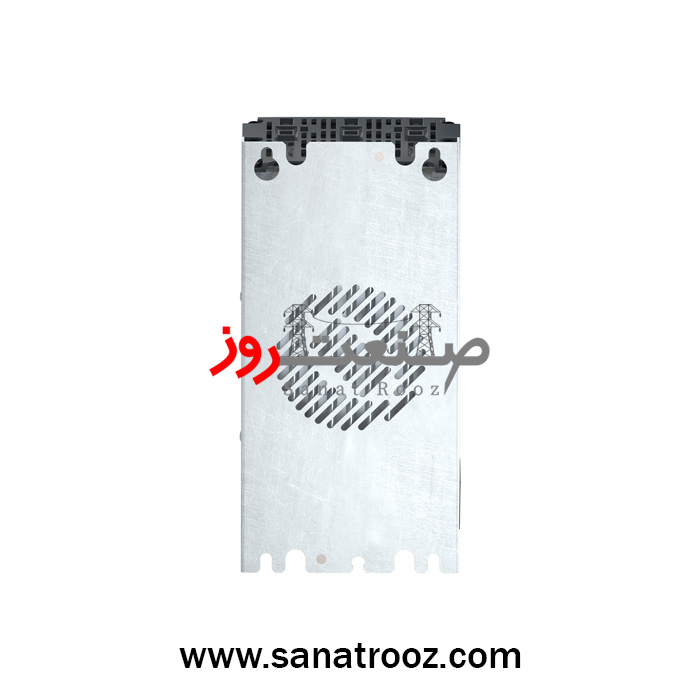

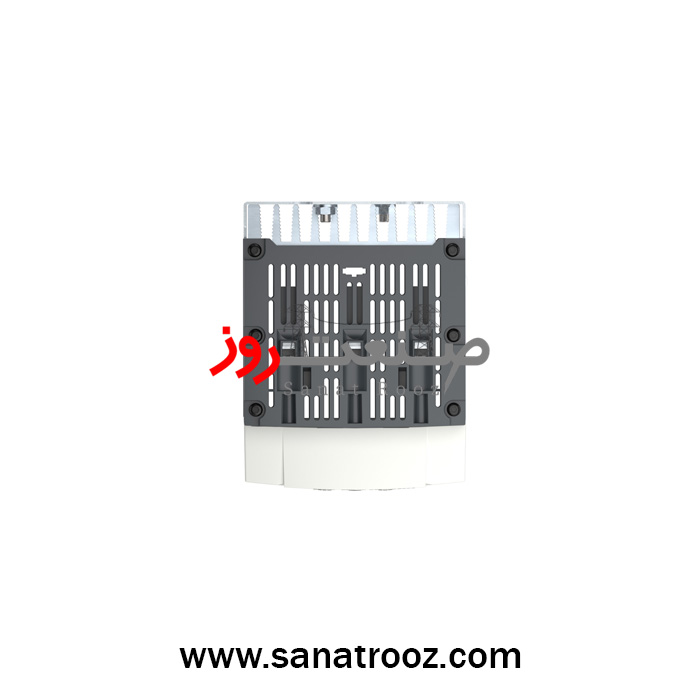

از نظر طراحی بدنه، این محصول با درجه حفاظت IP20 و ابعاد 265×130×169 میلیمتر، قابلیت نصب در تابلوهای برق کوچک یا فشرده را دارد. وجود نشانگرهای LED وضعیت کارکرد و آلارم خطا نیز مانیتورینگ آن را سریع و ساده کرده است.
این مدل با استانداردهای بینالمللی IEC 60947-4-2، UL، CSA و CE تایید شده و کاملاً با الزامات جهانی سازگاری دارد. ساختار بدون نویز و عملکرد پایدار آن تضمین میکند که راهاندازی موتور بدون افت گشتاور و بدون فشار اضافی روی شبکه انجام شود.
تنظیمات حفاظتی (Protection Settings)
| نوع حفاظت | محدوده تنظیم / عملکرد | توضیحات فنی |
|---|---|---|
| OL – اضافهبار موتور (Overload) | 0.4 تا 1.5 × In | حفاظت حرارتی موتور بر اساس جریان واقعی در حین استارت و کار دائم |
| OH – اضافهحرارت داخلی (Overheat) | سنسور حرارتی داخلی | جلوگیری از افزایش دما در هیتسینک یا اجزای قدرت دستگاه |
| PHF – خطای فاز یا عدم تعادل فاز (Phase Fault) | تشخیص خودکار خطای ورودی | قطع خودکار در صورت نبود یا جابهجایی فازها |
| SCF – اتصال کوتاه (Short Circuit Fault) | قطع سریع مدار در زمان کمتر از 10 میلیثانیه | جلوگیری از آسیب به تریستورها و موتور در برابر اتصال مستقیم |
| PTC – ورودی سنسور دمای موتور | 750Ω ±10% | تشخیص گرمای بیش از حد سیمپیچ موتور با استفاده از سنسور PTC |
| STF – خطای راهاندازی (Start Failure) | کنترل گشتاور در مرحله استارت | هشدار در صورت ناتوانی در افزایش گشتاور به مقدار تعیینشده |
| OFL – اضافهزمان راهاندازی (Over Time Start) | قابل تنظیم از 2 تا 30 ثانیه | فعال در صورت افزایش بیش از حد زمان استارت موتور |
| LPF – حفاظت در برابر قطع بار (Load Loss) | فعال در صورت افت جریان ناگهانی | تشخیص قطع مکانیکی یا کاهش بار غیرعادی |
در مقایسه با محصولات مشابه، ATS22D17Q مصرف انرژی کمتر، حفاظت کاملتر، و تنظیمات پیشرفتهتری دارد. در کنار آن، طراحی داخلی بدون نیاز به خنککننده خارجی، هزینه نگهداری را بهشدت کاهش میدهد.
شرکت صنعت روز بهعنوان تأمینکننده رسمی تجهیزات اشنایدر الکتریک در ایران، این مدل را با گارانتی ۱۸ ماهه، اصالت کالا و پشتیبانی فنی ۲۴ ساعته ارائه میکند. مهندسان برق صنعتی میتوانند از مشاوره تخصصی این مجموعه برای انتخاب، نصب و تنظیم دقیق پارامترهای سافت استارتر ATS22 بهرهمند شوند.
کاربرد در صنایع مختلف:
پمپهای آب صنعتی، خطوط انتقال سیالات، سیستمهای تهویه (HVAC)، کمپرسورها، نوار نقالهها، صنایع فولاد، سیمان، نفت و گاز، و پروژههای انرژی تجدیدپذیر.
