سافت استارتر ۹۰ کیلووات سه فاز اشنایدر مدل ATS22C17Q | Altistart 22 | صنعت روز

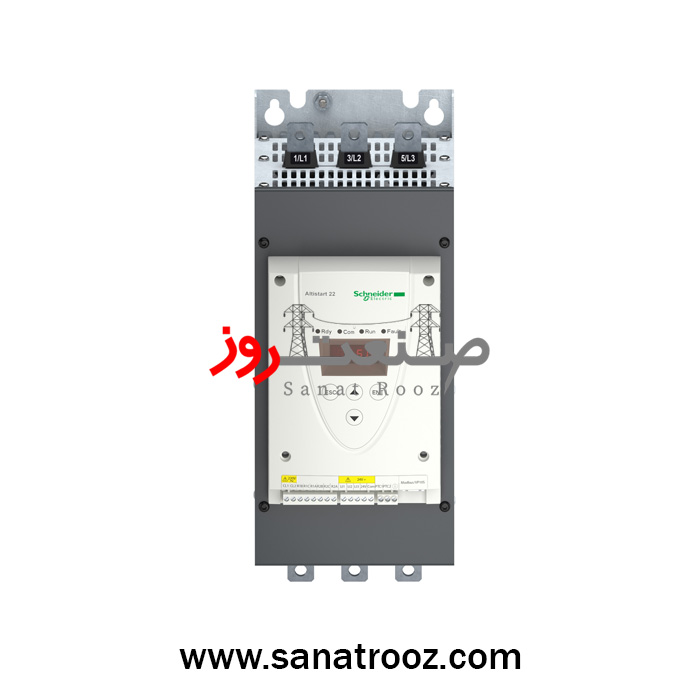

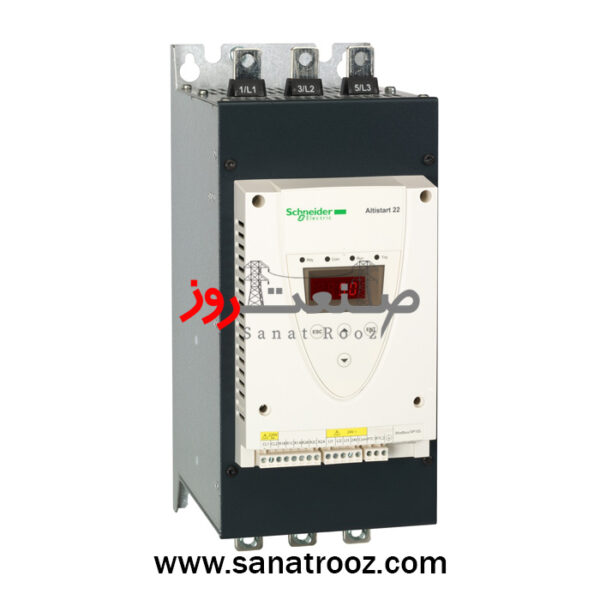

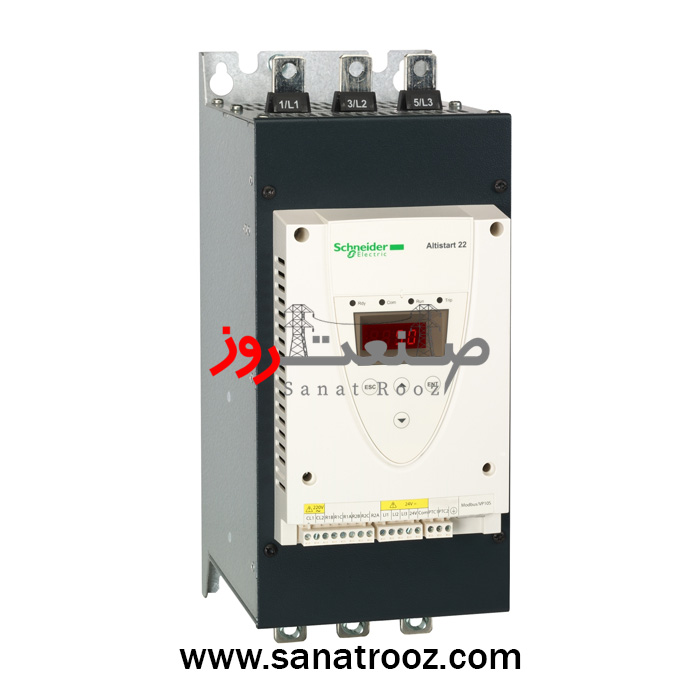

سافت استارتر سه فاز ۹۰ کیلووات اشنایدر الکتریک مدل ATS22C17Q از سری قدرتمند Altistart 22، یکی از مطمئنترین و دقیقترین راهکارها برای کنترل نرم موتورهای آسنکرون صنعتی است. این مدل با جریان نامی ۱۷۰ آمپر و ولتاژ کاری ۴۴۰ ولت AC طراحی شده و بهطور ویژه برای کاهش جریان هجومی و جلوگیری از ضربههای الکتریکی در زمان راهاندازی موتور مورد استفاده قرار میگیرد.
این تجهیز با استفاده از فناوری کنترل گشتاور نرم (Soft Torque Control)، فرآیند استارت و استاپ موتور را به شکل تدریجی انجام میدهد تا از تنشهای مکانیکی روی شافت موتور و تجهیزات متصل جلوگیری شود. نتیجه این طراحی، افزایش عمر مفید موتور، کاهش استهلاک مکانیکی و بهینهسازی مصرف انرژی است.
سافت استارتر ATS22C17Q برای موتورهای سهفاز تا توان ۹۰ کیلووات (۱۲۰HP) در ولتاژ ۴۰۰ ولت مناسب است و بهصورت استاندارد با بایپس داخلی (Internal Bypass) عرضه میشود. این ویژگی باعث کاهش حرارت تولیدی، کاهش تلفات توان و افزایش بازده سیستم میگردد.
در بخش حفاظتی، دستگاه به سیستمهای هوشمند حفاظت اضافهبار (Thermal Overload)، قطع فاز (Phase Loss)، خطای زمین (Ground Fault) و تشخیص دمای بیش از حد (Overtemperature) مجهز شده است. همچنین دارای ورودی PTC جهت اتصال مستقیم به سنسور حرارتی موتور برای حفاظت پیشگیرانه است.
پشتیبانی از پروتکل ارتباطی Modbus RTU از طریق پورت RS485 (RJ45) امکان اتصال این سافت استارتر به سیستمهای مانیتورینگ، PLC و HMI را فراهم میکند. به این ترتیب اپراتور قادر است از راه دور، وضعیت عملکرد، خطاها و مقادیر لحظهای موتور را کنترل و بررسی کند.

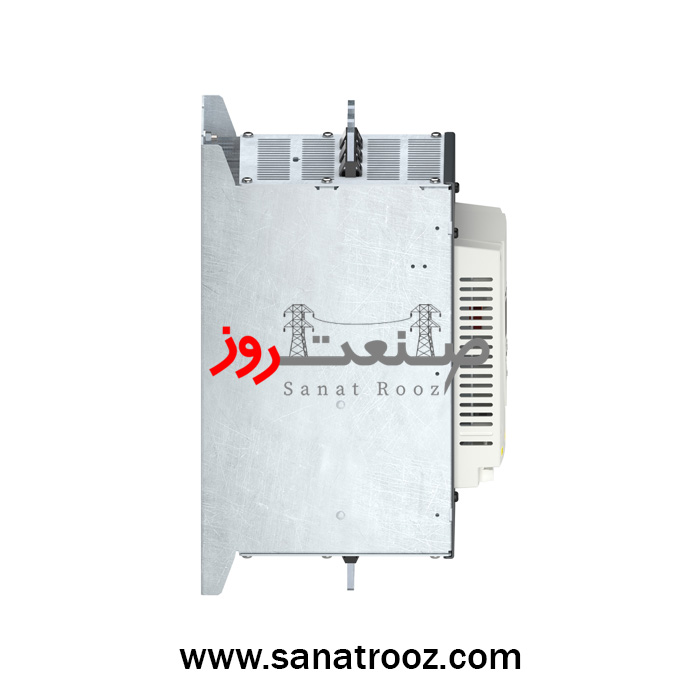

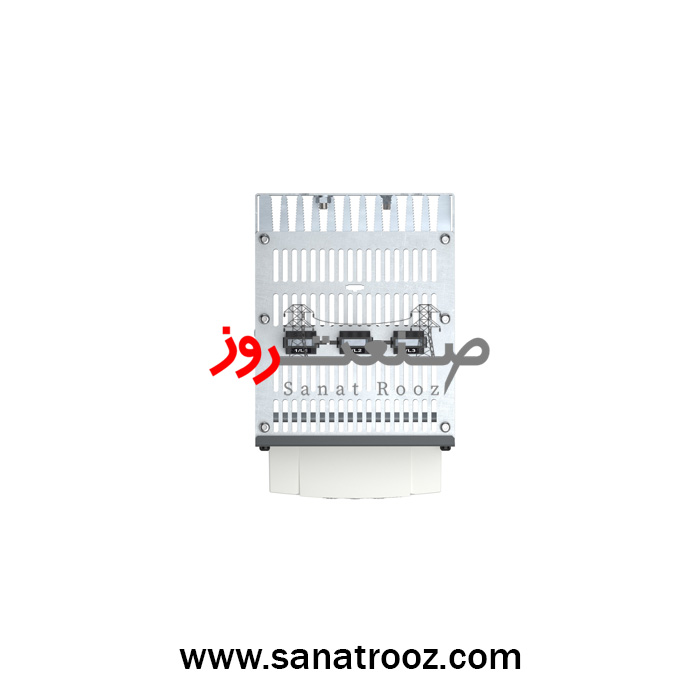

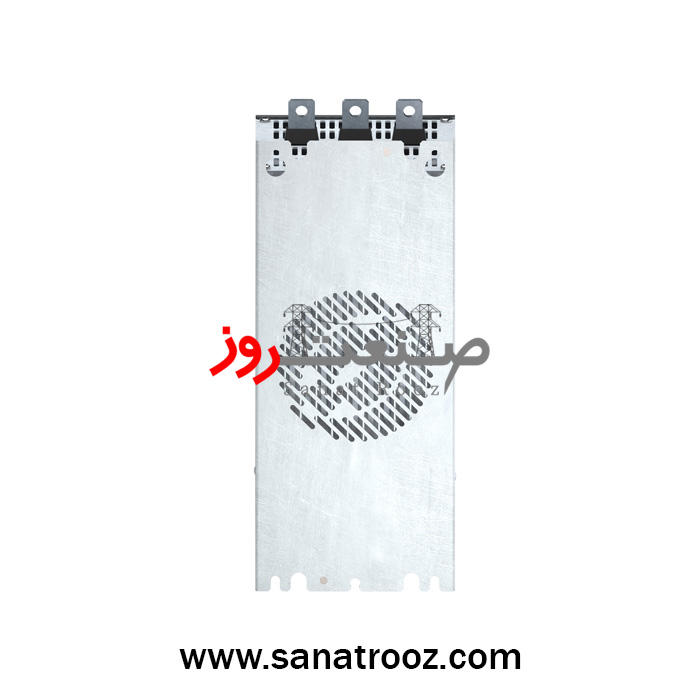

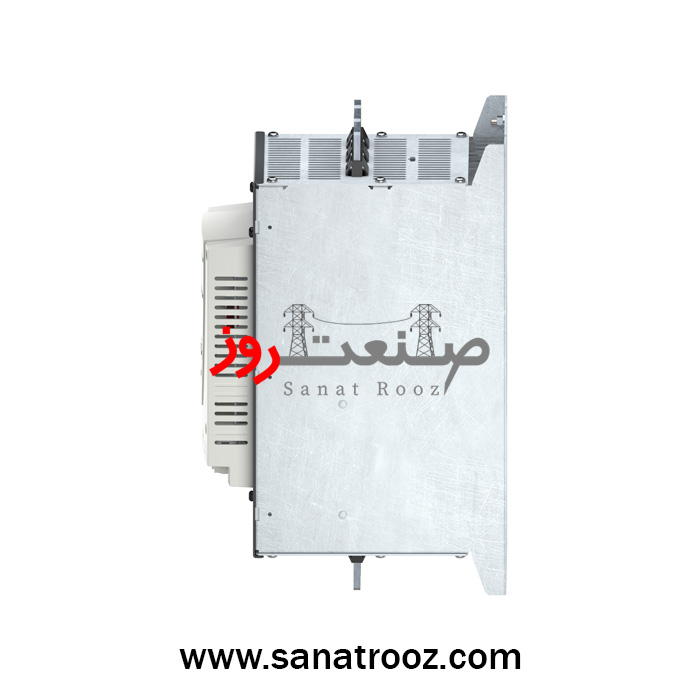

در طراحی مکانیکی، بدنه فشرده با ابعاد ۳۵۶×۱۵۰×۲۲۹.۵ میلیمتر، سیستم خنککنندۀ داخلی و درجه حفاظت IP00 موجب شده تا نصب دستگاه در تابلوهای برق صنعتی بهراحتی انجام شود. وزن خالص ۱۸ کیلوگرم نیز نشاندهنده استفاده از متریال صنعتی با دوام بالا است.
سافت استارتر ATS22C17Q بهصورت کامل از استاندارد بینالمللی IEC 60947-4-2 تبعیت دارد و در دسته عملکردی AC-53A قرار میگیرد. با قابلیت تنظیم زمان شتابگیری (Acceleration) و کاهش سرعت (Deceleration) بین ۱ تا ۶۰ ثانیه، کنترل بسیار دقیقی بر رفتار موتور ایجاد میکند.
این مدل برای محیطهایی با دمای کاری –۱۰ تا +۴۰°C بدون دریتینگ طراحی شده و در صورت افزایش دما تا ۶۰°C میتواند با کاهش جریان مجاز ۲٫۲٪ در هر درجه سانتیگراد نیز عملکرد خود را حفظ کند.
از جمله قابلیتهای کنترلی این تجهیز میتوان به سه ورودی دیجیتال (RUN, STOP, RESET)، دو خروجی رله قابل تنظیم (R1, R2) و یک خروجی آنالوگ جهت ارسال سیگنالهای ۰–۱۰V یا ۴–۲۰mA اشاره کرد. تمامی این گزینهها از طریق پارامترهای داخلی قابل تنظیم هستند.
تنظیمات حفاظتی (Protection Settings)
| نوع حفاظت | محدوده و تنظیمات / توضیح |
|---|---|
| حفاظت در برابر اضافهبار (Thermal Overload) | کلاس 10، 15، 20 – قابل تنظیم از طریق منوی پارامترها |
| حفاظت در برابر اضافهدما (Overtemperature) | فعال در دمای بالاتر از 85°C در هیتسینک داخلی |
| حفاظت قطع فاز (Phase Loss Protection) | فعال در زمان از بین رفتن یک یا چند فاز موتور |
| حفاظت جریان بیش از حد (Overcurrent) | محدودکننده جریان از 150% تا 350% جریان نامی موتور |
| حفاظت اتصال زمین (Ground Fault) | تشخیص جریان نشتی و قطع اتوماتیک خروجی در شرایط خطا |
| حفاظت معکوس شدن فازها (Phase Reversal) | قابل فعالسازی از طریق پارامترهای [PHr] در منوی تنظیمات |
| زمان شتابگیری (Acceleration Time) | 1 تا 60 ثانیه، قابل تنظیم دستی بر اساس توان بار |
| زمان کاهش سرعت (Deceleration Time) | 1 تا 60 ثانیه، قابل تنظیم برای توقف نرم موتور |
| حفاظت از خطای داخلی (Internal Fault) | تشخیص و نمایش خطا با کدهای مخصوص (Err, OCF, OHF, PHF) |
| بازنشانی خودکار خطا (Auto Reset) | قابل فعالسازی از منوی [rSt] با زمان تأخیر تنظیمپذیر |
طراحی صنعتی و عملکرد هوشمند ATS22C17Q باعث شده در سیستمهای پمپاژ، فنهای صنعتی، خطوط نوار نقاله و سیستمهای تهویه مطبوع (HVAC) کاربرد گستردهای داشته باشد. این تجهیز یکی از مطمئنترین گزینهها برای کنترل موتور در پروژههای صنعتی و زیرساختی محسوب میشود.
شرکت صنعت روز بهعنوان تأمینکننده رسمی تجهیزات اشنایدر الکتریک در ایران، این محصول را با گارانتی ۱۸ ماهه، اصالت شرکتی و پشتیبانی فنی ۲۴ ساعته ارائه میدهد. مشتریان میتوانند از مشاوره تخصصی و خدمات پس از فروش حرفهای برای نصب و راهاندازی این تجهیز بهرهمند شوند.
کاربرد در صنایع مختلف
-
سیستمهای پمپاژ آب و فاضلاب
-
خطوط تهویه صنعتی و HVAC
-
نوار نقالههای اتوماتیک و خطوط بستهبندی
-
کمپرسورهای صنعتی و ماشینآلات سنگین
-
تابلو برقهای کنترل موتور (MCC)
