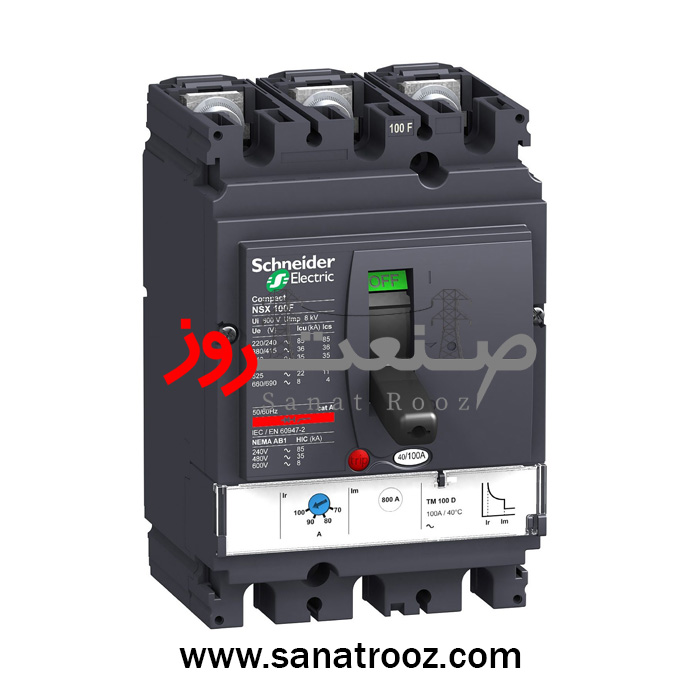

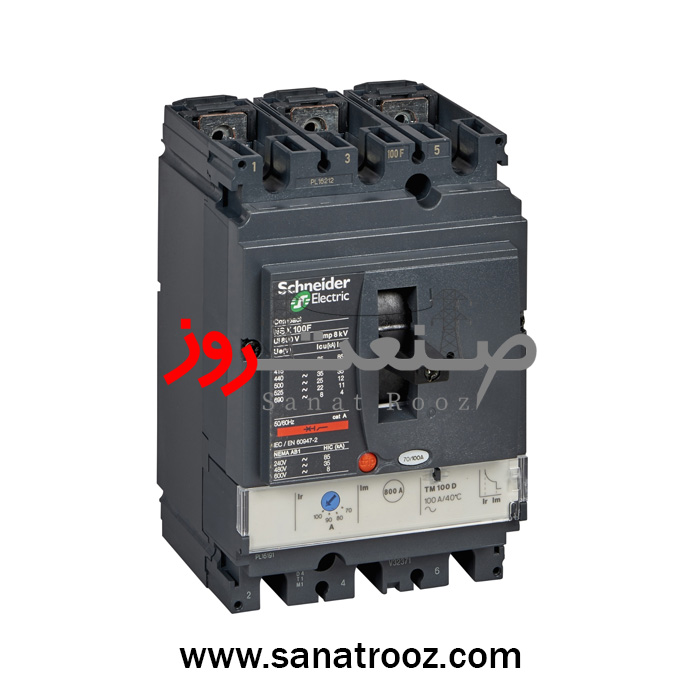

کليد اتوماتیک اشنایدر الکتریک سه پل 63 آمپر ظرفیت قطع 36kA

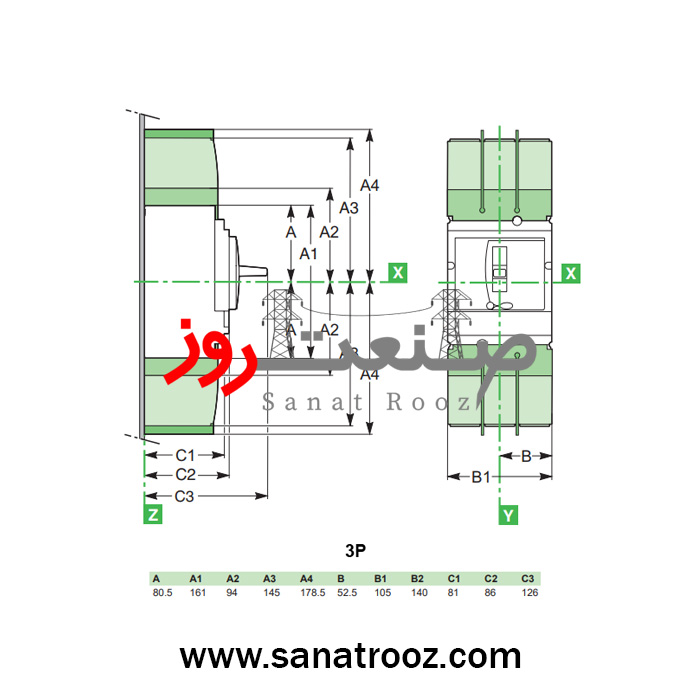

circuit breaker ComPact NSX100F, 36 kA at 415 VAC, TMD trip unit 63 A, 3 poles 3d     حالت تغییر وضعیت کلید و دسته گردان I (ON): مدار کلید کمپکت بسته است و این موقعیت به صورت دستی ایجاد می شود. O (OFF): مدار کلید کمپکت باز است و این موقعیت به صورت دستی ایجاد می شود. Trip: مدار کلید کمپکت متوقف شد است این موقعیت توسط حفاظت کلید به دست می آید.   حالت مکانیزم موتوری I (ON): مدار کلید کمپکت بسته است و این موقعیت به صورت اتوماتیک ایجاد می شود. O (OFF): مدار کلید کمپکت باز است و این موقعیت به صورت اتوماتیک ایجاد می شود. فنی سِری ساخت NSX100F کد فنی LV429632 نوع محصول قطع کننده مدار تعداد پل 3 پل تعداد پل محافظت شده 3 عدد میزان تحمل ناگهانی ولتاژ [Uimp] 8 کیلو ولت تکنولوژی قطع حرارتی – مغناطیسی کاربرد محصول توزیعی رنج جریان(آمپر) 44-63A نوع تنظیم جریان اضافه بار کلید [ Ir] قابل تنظیم پشتیبانی نصب پشت صفحه کد ظرفیت قطع F رنج تنظیم جریان اضافه بار کلید 0.7…1 x In رنج واحد حفاظتی 63 آمپر رنج زمان تأخیر کلید [tr] 15 s 6 x Ir 120…400 s 1.5 x In نوع تنظیم جریان اتصال کوتاه [Isd] ثابت رنج تنظیم جریان اتصال کوتاه [Isd] 500 آمپر نوع تنظیم زمان تأخیر جریان اتصال کوتاه ثابت تنظیم جریان Isd غیر قابل تنظیم دسته بندی حفاظت شوک الکتریکی Class II مدت زمان گارانتی 12 ماه ابعاد طول 161 میلی متر عرض 105 میلی متر عمق 86 میلی متر خصوصیات ظاهری وزن محصول 2.05 کیلو گرم محیطی درجه حفاظت بر حسب IP IP40 conforming to IEC 60529 میزان دمای مجاز محیط برای نصب 70…35- °C میزان دمای مجاز محیط برای نگهداری کالا 85…55- °C استانداردها استانداردها EN/IEC 60947 UL 508
