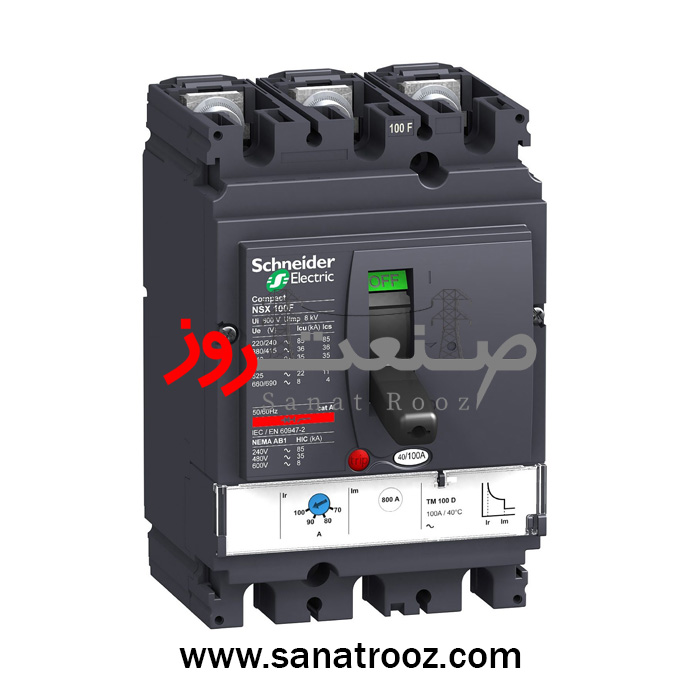

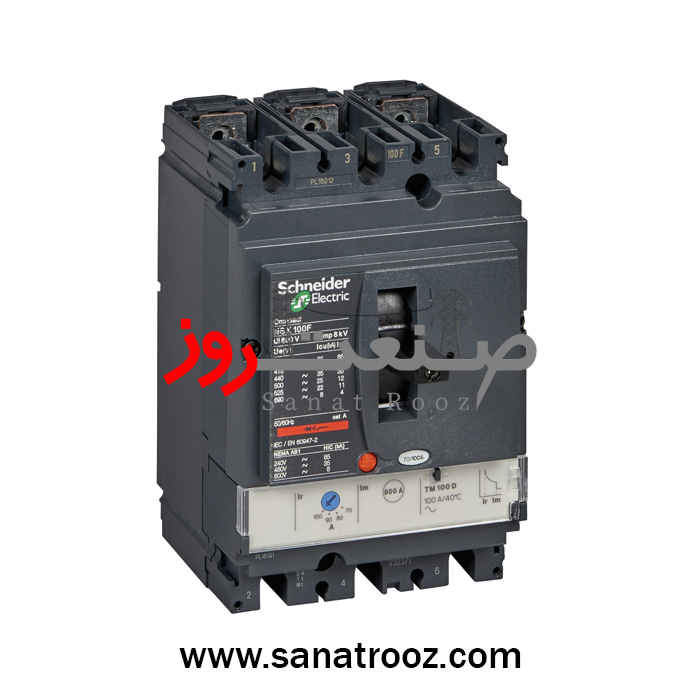

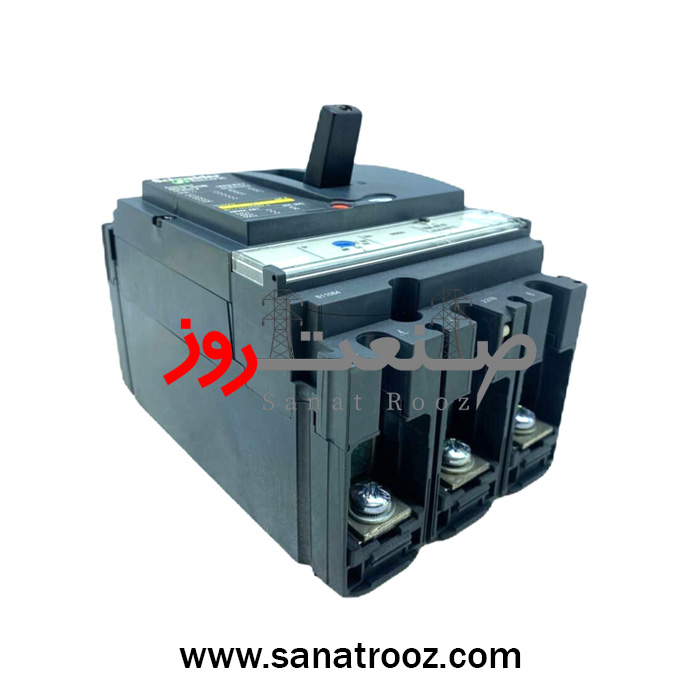

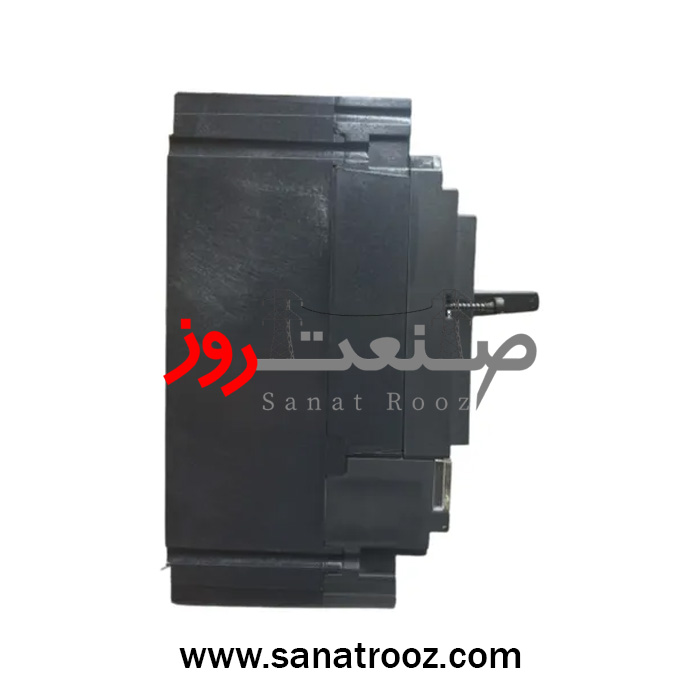

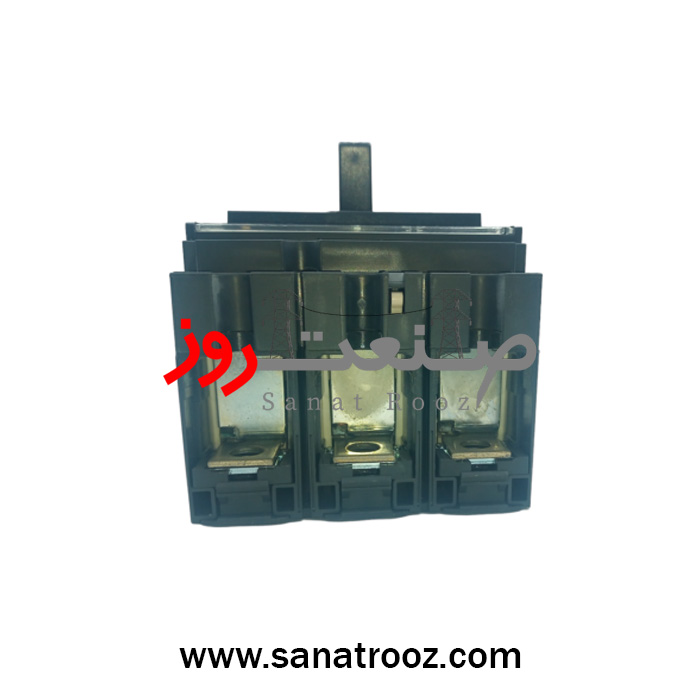

کلید اتوماتیک سه پل ۱۰۰ آمپر ۷۰ کیلو حفاظت TM-D اشنایدر
circuit breaker Compact NSX100H, 70 kA at 415 VAC, TMD trip unit 100 A, 3 poles 3d
با گارانتی
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | کلید اتوماتیک سه پل 100 آمپر با حفاظت TM-D |
| سری محصول | ComPacT NSX100H |
| کد فنی کالا | LV429670 |
| نوع نصب | ثابت (Fixed Type) |
| ولتاژ عملکرد | 690 ولت AC، فرکانس 50/60 هرتز |
| کاربرد | حفاظت مدارهای توزیع و تابلو برقهای صنعتی با قدرت قطع بالا |
| نوع فرمان | ضامن دستی (Toggle) |
| سازگاری با کلید | سازگار با تمامی ماژولها و اکسسوریهای NSX شامل MN, MX, MCH, OF/SD |
| نوع ولتاژ تغذیه | AC سهفاز |
| مصرف انرژی | بسیار پایین، طراحی شده برای بهرهوری انرژی بالا |

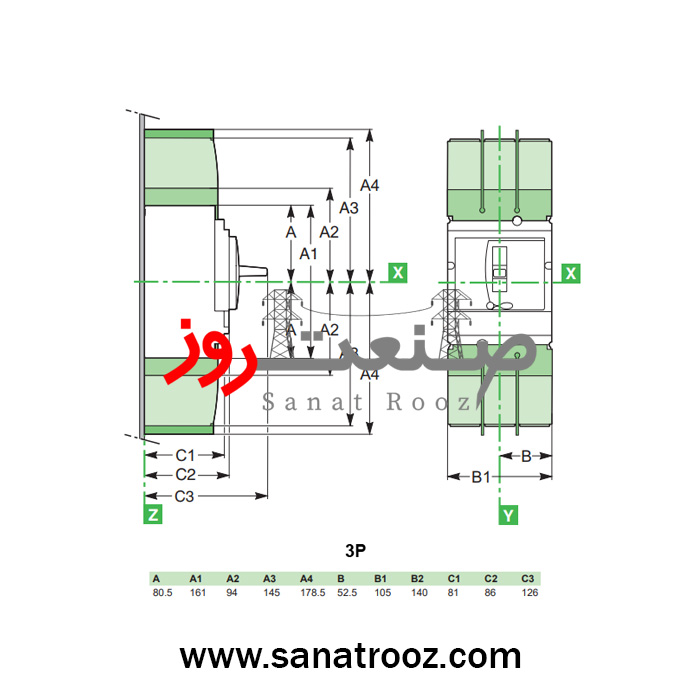

| طراحی | بدنه مقاوم، ابعاد 161×105×86 میلیمتر، طراحی فشرده مطابق امضای سبز اشنایدر |
| ایمنی | استاندارد IEC 60947-2، درجه حفاظت IP40 / IK07 |
| کاربری | مناسب برای مراکز داده، تابلوهای توزیع، موتورهای سهفاز و سیستمهای MCC |
| سرعت عملکرد | دارای مکانیزم Quick Make/Break برای قطع سریع جریان |
| قابلیت کنترل | قابل تجهیز به سیستمهای کنترل از راه دور و مانیتورینگ |
| دوام مکانیکی | 50,000 سیکل مکانیکی |
| نوع حفاظت | TM-D (حرارتی برای اضافهبار، مغناطیسی برای اتصال کوتاه) |
| عمر سیکل الکتریکی/مکانیکی | 30,000 سیکل الکتریکی / 50,000 سیکل مکانیکی |
| گشتاور توصیهشده نصب | 5 نیوتنمتر برای ترمینال کابل |
| تعداد کنتاکت (موقعیت) پل | 3P3D (سه پل سه فاز محافظتشده) |
| قابلیت اضافه شدن | ۵ محل نصب برای تجهیزات جانبی |
| قطر نصب | نصب بر روی Backplate (صفحه پشتی) |
| اصالت کالا | اورجینال شرکت Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی Schneider Electric |
| وزن کالا | 2.05 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید اتوماتیک سه پل 100 آمپر 70kA اشنایدر الکتریک مدل LV429670 از سری ComPacT NSX100H،با تریپ یونیت TM-D (حرارتی – مغناطیسی) یکی از قابلاعتمادترین تجهیزات حفاظتی در شبکههای صنعتی است.این کلید با قدرت قطع 70kA در 415 ولت AC، عملکرد سریع، بدنه مقاوم و استاندارد IEC 60947-2،ایمنی کامل مدار را در برابر اضافهبار و اتصال کوتاه تضمین میکند.طراحی فشرده، مکانیزم قطع سریع، و قابلیت افزودن ماژولهایی مانند شانت تریپ، آندرولتاژ و موتور کلید،کاربرد آن را در تابلو برقهای صنعتی، مراکز داده و سیستمهای توزیع انرژی ایدهآل کرده است.این محصول با گارانتی ۱۸ ماهه رسمی Schneider Electric و عرضه مستقیم از شرکت صنعت روز ارائه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید اتوماتیک سه پل ۱۰۰ آمپر ۷۰ کیلو حفاظت TM-D اشنایدر
کلید اتوماتیک سه پل ۱۰۰ آمپر 70kA اشنایدر الکتریک مدل LV429670 از سری قدرتمند ComPacT NSX100H، یکی از محصولات ممتاز در سیستمهای حفاظت مدارهای فشار ضعیف صنعتی است. این کلید با تریپ یونیت TM-D (حرارتی – مغناطیسی)، عملکردی دقیق و سریع در برابر اضافهبار و اتصال کوتاه ارائه میدهد و مطابق با استاندارد جهانی IEC 60947-2 طراحی شده است.
قدرت قطع بسیار بالای 70kA در ولتاژ 415V AC، این مدل را برای محیطهایی با جریانهای اتصال کوتاه سنگین نظیر تابلوهای اصلی برق، خطوط تولید، و مراکز داده به انتخابی ایدهآل تبدیل کرده است. مکانیزم Quick Make/Break در ساختار داخلی، باعث قطع ایمن و فوری مدار میشود و احتمال جرقه یا خرابی تجهیزات را به حداقل میرساند.
واحد حفاظتی TM-D در این مدل شامل حفاظت حرارتی با محدوده تنظیم ۰.۷ تا ۱×In و حفاظت مغناطیسی ثابت در مقدار 800A است. این ویژگی، تعادل ایدهآلی بین پایداری عملکرد و سرعت واکنش ایجاد میکند و مانع از بروز آسیب در موتورهای صنعتی و سیستمهای کنترل میشود.
بدنه فشرده و مقاوم کلید NSX100H، علاوه بر صرفهجویی در فضای تابلو، قابلیت نصب آسان و اتصال مستقیم به تجهیزات جانبی مانند شانت تریپ (MN)، آندرولتاژ (MX)، موتور کلید (MCH) و کنتاکت کمکی (OF/SD) را دارد.
در مقایسه با سایتهای رقیب که دادههای فنی را ناقص و بدون کد رسمی منتشر کردهاند، نسخه صنعت روز با درج کد فنی LV429670 و دادههای کامل از کاتالوگ اصلی Schneider Electric، منبعی قابل اعتماد و دقیق برای متخصصان برق محسوب میشود.
این کلید با درجه حفاظت IP40 / IK07، قابلیت کارکرد در دمای –۲۵ تا +۷۰°C و عمر مکانیکی ۵۰٬۰۰۰ سیکل، یکی از بادوامترین کلیدهای اتوماتیک در کلاس خود است. همچنین، طراحی سازگار با محیط زیست (RoHS، REACh، PVC-Free) و قابلیت بازیافت بیش از ۵۴٪ نشان از رویکرد سبز اشنایدر در مهندسی این محصول دارد.
مدل LV429670 با وزن خالص ۲.۰۵ کیلوگرم، در تابلو برقهای MCC، سیستمهای توزیع انرژی، خطوط موتوری سنگین و مراکز پردازش صنعتی مورد استفاده قرار میگیرد و با گارانتی ۱۸ ماهه شرکتی Schneider Electric از طریق شرکت صنعت روز عرضه میشود.
ویژگیهای زیستمحیطی (Eco Profile)
| ویژگی | مقدار / توضیح |
|---|---|
| دمای کاری (Operating Temp.) | –۲۵°C تا +۷۰°C |
| رطوبت مجاز (Humidity) | تا ۹۵٪ RH |
| ارتفاع عملکرد (Altitude) | تا ۲۰۰۰ متر بدون افت عملکرد |
| استاندارد زیستمحیطی | RoHS، REACh، PVC-Free |
| قابلیت بازیافت (Recyclability) | بیش از ۵۴٪ |
| ردپای کربنی کل (CO₂ Footprint) | ۳۶۳ kgCO₂e |
| برچسب WEEE | دارای علامت تفکیک بازیافت اتحادیه اروپا |
کاربرد در صنایع مختلف:
تابلوهای برق صنعتی، کارخانههای فولاد، مراکز داده، سیستمهای تهویه صنعتی، خطوط مونتاژ، صنایع خودروسازی و زیرساختهای توزیع برق.
مشخصات محصول
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | کلید اتوماتیک سه پل 100 آمپر با حفاظت TM-D |
| سری محصول | ComPacT NSX100H |
| کد فنی کالا | LV429670 |
| نوع نصب | ثابت (Fixed Type) |
| ولتاژ عملکرد | 690 ولت AC، فرکانس 50/60 هرتز |
| کاربرد | حفاظت مدارهای توزیع و تابلو برقهای صنعتی با قدرت قطع بالا |
| نوع فرمان | ضامن دستی (Toggle) |
| سازگاری با کلید | سازگار با تمامی ماژولها و اکسسوریهای NSX شامل MN, MX, MCH, OF/SD |
| نوع ولتاژ تغذیه | AC سهفاز |
| مصرف انرژی | بسیار پایین، طراحی شده برای بهرهوری انرژی بالا |
| طراحی | بدنه مقاوم، ابعاد 161×105×86 میلیمتر، طراحی فشرده مطابق امضای سبز اشنایدر |
| ایمنی | استاندارد IEC 60947-2، درجه حفاظت IP40 / IK07 |
| کاربری | مناسب برای مراکز داده، تابلوهای توزیع، موتورهای سهفاز و سیستمهای MCC |
| سرعت عملکرد | دارای مکانیزم Quick Make/Break برای قطع سریع جریان |
| قابلیت کنترل | قابل تجهیز به سیستمهای کنترل از راه دور و مانیتورینگ |
| دوام مکانیکی | 50,000 سیکل مکانیکی |
| نوع حفاظت | TM-D (حرارتی برای اضافهبار، مغناطیسی برای اتصال کوتاه) |
| عمر سیکل الکتریکی/مکانیکی | 30,000 سیکل الکتریکی / 50,000 سیکل مکانیکی |
| گشتاور توصیهشده نصب | 5 نیوتنمتر برای ترمینال کابل |
| تعداد کنتاکت (موقعیت) پل | 3P3D (سه پل سه فاز محافظتشده) |
| قابلیت اضافه شدن | ۵ محل نصب برای تجهیزات جانبی |
| قطر نصب | نصب بر روی Backplate (صفحه پشتی) |
| اصالت کالا | اورجینال شرکت Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی Schneider Electric |
| وزن کالا | 2.05 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این کلید برای حفاظت مدارهای قدرت، تابلوهای برق صنعتی، مراکز داده، خطوط تولید، و سیستمهای توزیع انرژی طراحی شده است. با قدرت قطع 70kA در ولتاژ 415V AC، در محیطهایی با جریان اتصال کوتاه بالا عملکردی کاملاً ایمن دارد.
تفاوت اصلی در قدرت قطع (Breaking Capacity) است. مدل LV429670 دارای کلاس H با قدرت قطع 70kA بوده و برای مدارهای سنگینتر مناسب است، در حالیکه مدل LV429840 از کلاس N با قدرت قطع 50kA برخوردار است. هر دو از تریپ یونیت TM-D بهره میبرند اما محدوده کاربردی LV429670 گستردهتر است.
تریپ یونیت TM-D (Thermal Magnetic) ترکیبی از حفاظت حرارتی در برابر اضافهبار و حفاظت مغناطیسی در برابر اتصال کوتاه است.
بخش حرارتی با محدوده تنظیم 0.7 تا 1×In فعال میشود و بخش مغناطیسی در مقدار ثابت 800A واکنش سریع نشان میدهد تا از آسیب به تجهیزات جلوگیری کند.
بله، این مدل با اکسسوریهای رسمی سری NSX کاملاً سازگار است.
میتوان آن را به شانت تریپ (MN)، آندرولتاژ (MX)، موتور کلید (MCH) و کنتاکت کمکی (OF/SD) مجهز کرد.
این ویژگی باعث میشود در سیستمهای اتوماسیون صنعتی و کنترل از راه دور عملکردی دقیق و مطمئن داشته باشد.
این مدل با استاندارد IEC 60947-2 سازگار بوده و دارای درجه حفاظت IP40 / IK07 است.
عمر مکانیکی 50,000 سیکل و عمر الکتریکی 30,000 سیکل دارد و در دمای –25 تا +70°C عملکردی پایدار ارائه میدهد.
همچنین با استانداردهای زیستمحیطی RoHS، REACh و PVC-Free مطابقت دارد.
