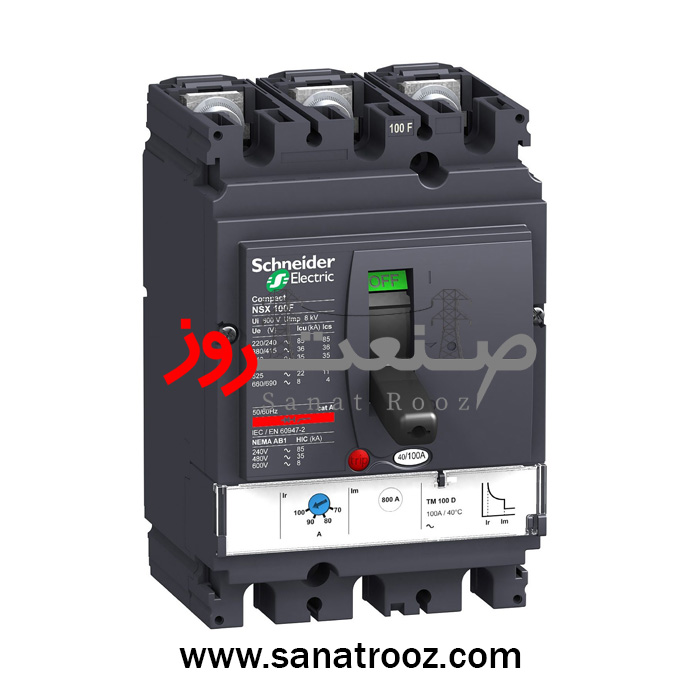

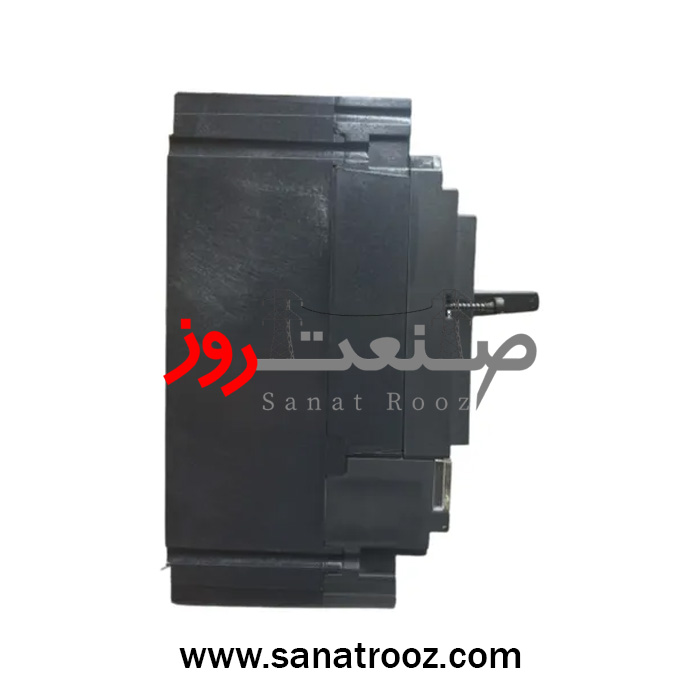

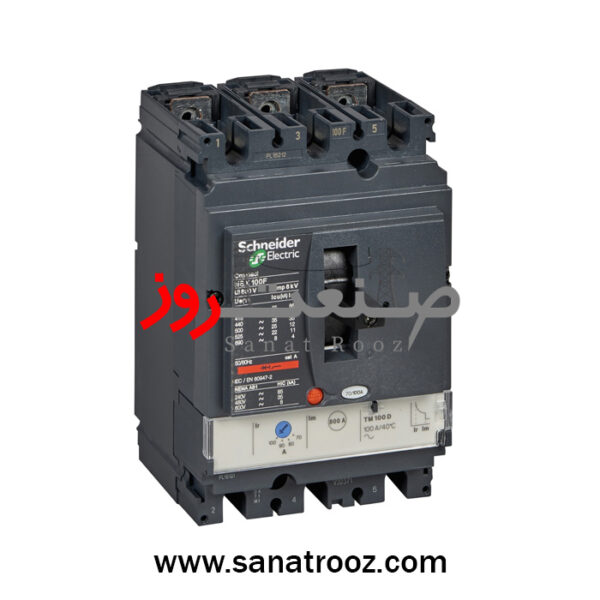

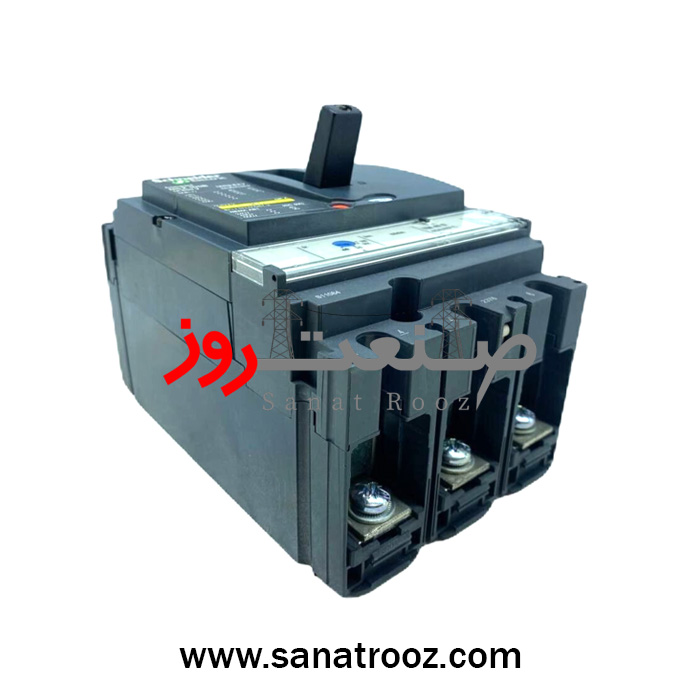

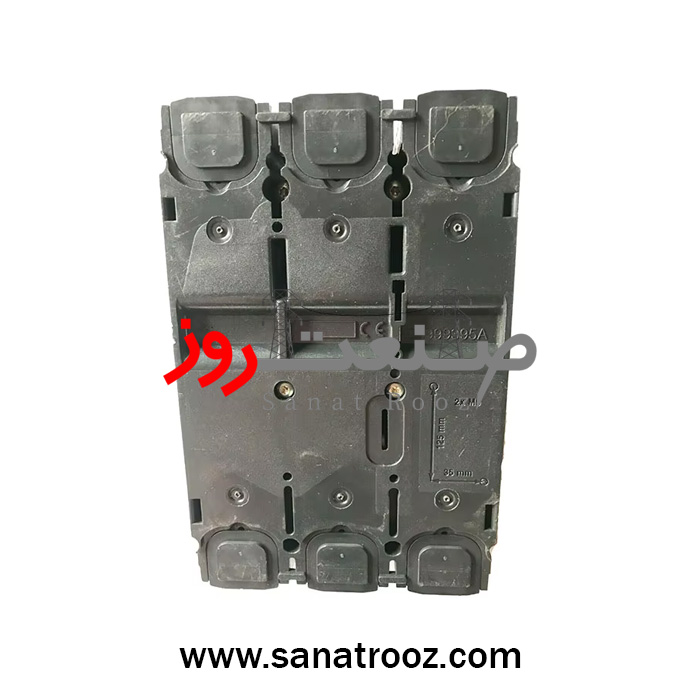

کليد اتوماتیک اشنایدر سه پل 125 آمپر ظرفیت قطع 50KA
تماس بگیرید
کلید اتوماتیک اشنایدر الکتریک یا کلید(Molded Case Circuit Breaker) mccb یکی از انواع کلیدهای اتوماتیک حفاظتی است. از کلید اتوماتیک کمپکت برای کاربردهای سوئیچینگ و حفاظت از تجهیزات الکتریکی استفاده می‌شود و برای شرایط اضافه بار، حفاظت الکتریکی و حرارتی و برای شرایط اتصال کوتاه حفاظت مغناطیس را ایجاد می کند.
توضیحات
کليد اتوماتیک اشنایدر سه پل 125 آمپر ظرفیت قطع 50KA
کليد اتوماتیک اشنایدر ، کلید اتوماتیک سه پل NSX اشنایدر
بر اساس رنج جریان نامی به 5 سری با نامNSX160، NSX100، NSX400، NSX250 و NSX630 تقسیم می شود
- جریان نامی در کلید کمپکت NSX100 از 16 تا 100 آمپر، در سری NSX160 از 125 تا 160 آمپر و در سری NSX250 از 200 تا 250 آمپر است.
- کلید اتوماتیک کمپکت سه پل اشنایدر الکتریک رنج جریان 16 تا 1600 آمپر را پشتیبانی می کند و در قدرت قطع های 25 کیلو آمپر، 36 کیلو آمپر، 50 کیلو آمپر و 70 کیلو آمپر موجود است.
کليد اتوماتیک اشنایدر سه پل 125 آمپر ظرفیت قطع 50KA
| مشخصات فنی کليد اتوماتیک اشنایدر | |
| سِری ساخت | NSX160N |
| کد فنی | LV430841 |
| نوع محصول | قطع کننده مدار |
| تعداد پل | 3 پل |
| تعداد پل محافظت شده | 3 عدد |
| میزان تحمل ناگهانی ولتاژ [Uimp] | 8 کیلو ولت |
| تکنولوژی قطع | حرارتی – مغناطیسی |
| کاربرد محصول | توزیع |
| رنج جریان(آمپر) | 88-125A |
| نوع تنظیم جریان اضافه بار کلید [ Ir] | قابل تنظیم |
| پشتیبانی نصب | پشت صفحه |
| کد ظرفیت قطع | (N (50 kA |
| رنج تنظیم جریان اضافه بار کلید | 0.7…1 * In |
| رنج واحد حفاظتی | 125 آمپر ( 40 °C ) |
| دوام الکتریکی | 10000cycles 440 V In/2 conforming to IEC 60947-2 15000cycles 690 V In/2 conforming to IEC 60947-2 20000cycles 440 V In conforming to IEC 60947-2 7500cycles 690 V In conforming to IEC 60947-2 |
| رنج زمان تأخیر کلید [tr] | 15 s 6 x Ir 120…400 s 1.5 x In |
| ظرفیت قطع | 50KA |
| واحد تریپ | TM125D |
| رنج ظرفیت قطع سرویس [Ics] | Ics 10 kA 660/690 V AC 50/60 Hz conforming to IEC 60947-2 Ics 35 kA 525 V AC 50/60 Hz conforming to IEC 60947-2 Ics 36 kA 500 V AC 50/60 Hz conforming to IEC 60947-2 Ics 50 kA 380/415 V AC 50/60 Hz conforming to IEC 60947-2 Ics 50 kA 440 V AC 50/60 Hz conforming to IEC 60947-2 Ics 90 kA 220/240 V AC 50/60 Hz conforming to IEC 60947-2 |
| نوع تنظیم جریان اتصال کوتاه [Isd] | ثابت |
| رنج تنظیم جریان اتصال کوتاه [Isd] | 1250 آمپر |
| رنج ولتاژ عایق بندی [Ui] | 800V AC 50/60 Hz |
| نوع تنظیم زمان تأخیر جریان اتصال کوتاه | ثابت |
| تنظیم جریان Isd | غیر قابل تنظیم |
| نام واحد حفاظتی | TM-D |
| دسته بندی حفاظت شوک الکتریکی | Class II |
| فرکانس شبکه | 50/60 Hz |
| نوع کنترل | چند وضعیتی |
| نشانگر وضعیت | نشانگر اتصال مثبت |
| حالت نصب | ثابت |
| رنج ولتاژ عملکرد [Ue] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| دوام مکانیکی | 40000 بار |
| مدت زمان گارانتی | 12 ماه |

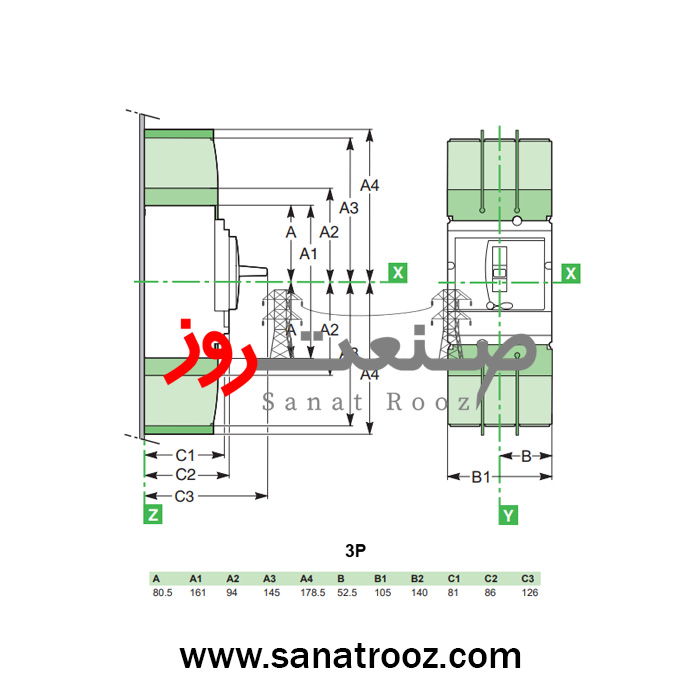

ابعاد کليد اتوماتیک اشنایدر |
|
| طول | 161 میلی متر |
| عرض | 105 میلی متر |
| عمق | 86 میلی متر |
| خصوصیات ظاهری | |
| وزن محصول | 2.2 کیلوگرم |
| اتصالات | |
| پیچ اتصال | 35 میلی متر |
| محیطی | |
| نوع حفاظت | (Short-circuit protection (magnetic (Overload protection (thermal |
| درجه حفاظت بر حسب IP | IP40 conforming to IEC 60529 |
| میزان دمای مجاز محیط برای نصب | -35…70 °C |
| میزان دمای مجاز محیط برای نگهداری کالا | -55…85 °C |
| استانداردها | |
| استانداردها | EN/IEC 60947 UL 508 |
