کلید اتوماتیک سه پل ۱۶۰ آمپر ۵۰ کیلو حفاظت TM-D اشنایدر
circuit breaker ComPact NSX160N, 50 kA at 415 VAC, TMD trip unit 160 A, 3 poles 3d
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید اتوماتیک سه پل 160 آمپر 50kA حفاظت TM-D |
| سری محصول | ComPacT NSX160N |
| کد فنی کالا | LV430840 |
| نوع نصب | فیکس (Fixed Mounting) |
| ولتاژ عملکرد | 690 ولت AC – 50/60Hz |
| کاربرد | حفاظت از مدارهای توزیع برق صنعتی و ساختمانی |
| نوع فرمان | مکانیکی (Toggle) |
| سازگاری با کلید | مخصوص سری NSX100 تا NSX250 |
| نوع ولتاژ تغذیه | جریان متناوب (AC) |
| مصرف انرژی | بسیار پایین – طراحی بهینه با کاهش تلفات حرارتی |

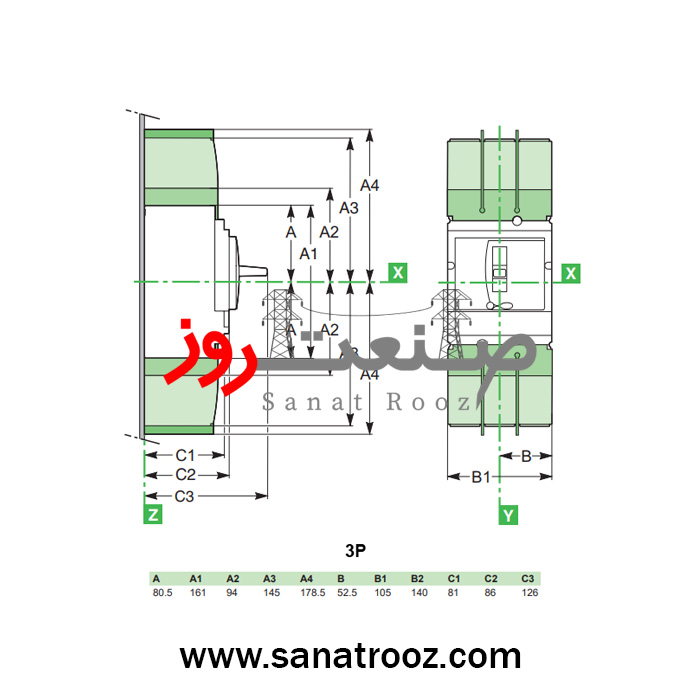

| طراحی | بدنه فشرده با ابعاد 105×161×86 میلیمتر |
| ایمنی | ایزولاسیون کامل Class II طبق IEC 60947-2 |
| کاربری | تابلوهای برق صنعتی، مراکز داده و سیستمهای توزیع انرژی |
| سرعت عملکرد | قطع <70ms / وصل <80ms |
| قابلیت کنترل | حفاظت حرارتی قابل تنظیم 0.7 تا 1×In و مغناطیسی ثابت 1250A |
| دوام مکانیکی | 40,000 سیکل |
| نوع حفاظت | حرارتی–مغناطیسی (TMD نوع LI) |
| عمر الکتریکی/مکانیکی | 20,000 سیکل الکتریکی / 40,000 سیکل مکانیکی |
| گشتاور نصب توصیهشده | طبق دستورالعمل Schneider Electric |
| قابلیت اضافه شدن | 5 اسلات برای ماژولهای کمکی و رلهها |
| تعداد پل | 3 پل (3P) |
| قدرت قطع (Icu) | 50kA در 415V AC مطابق IEC 60947-2 |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 2.2 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید اتوماتیک سه پل اشنایدر الکتریک مدل LV430840 از خانواده ComPacT NSX160N با جریان نامی 160 آمپر و قدرت قطع 50kA در 415 ولت AC، به تریپ یونیت حرارتی–مغناطیسی TMD نوع LI مجهز است.این مدل با طراحی فشرده، ایمنی بالا و تطبیق کامل با استاندارد IEC 60947-2، برای تابلوهای توزیع برق، مراکز داده، و صنایع سنگین ایدهآل است.دارای گواهی Green Premium Schneider Electric و گارانتی ۱۸ ماهه عرضهشده توسط صنعت روز.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید اتوماتیک سه پل ۱۶۰ آمپر ۵۰ کیلو حفاظت TM-D اشنایدر
کلید اتوماتیک سه پل اشنایدر الکتریک مدل LV430840 از سری ComPacT NSX160N یکی از دقیقترین تجهیزات حفاظتی برای مدارهای قدرت با جریان نامی ۱۶۰ آمپر و قدرت قطع 50kA در 415V AC است. این کلید با تریپ یونیت حرارتی–مغناطیسی نوع TMD (LI) طراحی شده و بهطور ویژه برای حفاظت از خطوط توزیع برق صنعتی، تابلوهای اصلی و سیستمهای حیاتی مراکز داده بهکار میرود.
مکانیزم حفاظتی این مدل شامل دو بخش اصلی است: بخش حرارتی قابل تنظیم از ۰.۷ تا ۱×In که از اضافهبارهای پیوسته جلوگیری میکند، و بخش مغناطیسی با جریان ثابت ۱۲۵۰ آمپر که در کمتر از ۷۰ میلیثانیه اتصال کوتاه را قطع میکند. این عملکرد سریع، احتمال آسیب به تجهیزات و کابلها را به حداقل میرساند.
بدنه فشرده با عرض ۱۰۵ میلیمتر و وزن ۲.۲ کیلوگرم، نصب آسان در تابلوهای فیکس را ممکن میسازد. طراحی مهندسی شده NSX160N باعث میشود تا در عین اندازه کوچک، تحمل جریان خطا تا 50kA بدون افت عملکرد داشته باشد.
کلید LV430840 با استاندارد بینالمللی IEC 60947-2 و الزامات کیفیتی Schneider Electric سازگار است. دوام مکانیکی آن بیش از ۴۰,۰۰۰ سیکل و عمر الکتریکی ۲۰,۰۰۰ سیکل تضمینشده است. بدنه از پلیآمید مقاوم در برابر حرارت ساخته شده و دارای درجه حفاظت IP40 و عایقبندی Class II میباشد.
این مدل با تجهیزات جانبی نظیر رله شنت (MX)، موتور کلید (MO)، سیگنال تریپ (OF) و کنتاکت کمکی (OF/SD) کاملاً سازگار است. قابلیت افزودن این ماژولها، آن را برای استفاده در پروژههای اتوماسیون صنعتی و سیستمهای کنترل توان هوشمند ایدهآل میسازد.
محصول LV430840 عضو برنامه زیستمحیطی Green Premium Schneider Electric بوده و با گواهیهای RoHS، REACh و PVC-Free عرضه میشود. طراحی پایدار و استفاده از مواد قابل بازیافت، ردپای کربنی آن را به طور قابل توجهی کاهش داده است.
در نتیجه، این کلید ترکیبی از قدرت، پایداری، و ایمنی مطلق است که مطابق با نیازهای پروژههای صنعتی سنگین، مراکز داده، خطوط تولید و زیرساختهای برق شهری عمل میکند.
⚡ ظرفیت قطع (Breaking Capacity)
| پارامتر | مقدار / ولتاژ | توضیح فنی |
|---|---|---|
| قدرت قطع نهایی (Icu) | 50kA در 415V AC (50/60Hz) | حداکثر جریان خطایی که کلید بدون آسیب قطع میکند. |
| قدرت قطع کاری (Ics) | ۱۰۰٪ Icu → 50kA در 415V AC | اطمینان از پایداری در قطعهای متوالی. |
| Icu در 690V AC | 20kA | مناسب برای سیستمهای با ولتاژ بالا. |
| Icu در ۲۲۰/240V AC | 70kA | عملکرد تقویتشده در شبکههای ولتاژ پایین. |
| Icu در 500V AC | 30kA | تطبیق بهینه در سیستمهای صنعتی میانولتاژ. |
| Icw (Short Time Withstand Current) | 4kA برای 1s | مقاومت حرارتی کوتاهمدت در شرایط خطای شدید. |
| رده بهرهبرداری (Utilization Category) | A | قطع آنی بدون تأخیر زمانی – مخصوص تابلوهای فشرده. |
| نوع شبکه قابل استفاده | TN، TT، IT | سازگار با تمام سیستمهای زمینشده و ایزوله صنعتی. |
| آزمون قطع (Breaking Test Type) | IEC 60947-2 Annex H | تأییدشده در آزمایشگاه Le Vaudreuil فرانسه. |
| فرکانس کاری مجاز (Operating Frequency) | ۵۰/60Hz | قابل استفاده در کلیه شبکههای جهانی. |
کاربرد در صنایع مختلف:
صنایع فولاد، پتروشیمی، تابلوهای فشار ضعیف، سیستمهای تهویه صنعتی، مراکز داده و نیروگاههای کوچک.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید اتوماتیک سه پل 160 آمپر 50kA حفاظت TM-D |
| سری محصول | ComPacT NSX160N |
| کد فنی کالا | LV430840 |
| نوع نصب | فیکس (Fixed Mounting) |
| ولتاژ عملکرد | 690 ولت AC – 50/60Hz |
| کاربرد | حفاظت از مدارهای توزیع برق صنعتی و ساختمانی |
| نوع فرمان | مکانیکی (Toggle) |
| سازگاری با کلید | مخصوص سری NSX100 تا NSX250 |
| نوع ولتاژ تغذیه | جریان متناوب (AC) |
| مصرف انرژی | بسیار پایین – طراحی بهینه با کاهش تلفات حرارتی |
| طراحی | بدنه فشرده با ابعاد 105×161×86 میلیمتر |
| ایمنی | ایزولاسیون کامل Class II طبق IEC 60947-2 |
| کاربری | تابلوهای برق صنعتی، مراکز داده و سیستمهای توزیع انرژی |
| سرعت عملکرد | قطع <70ms / وصل <80ms |
| قابلیت کنترل | حفاظت حرارتی قابل تنظیم 0.7 تا 1×In و مغناطیسی ثابت 1250A |
| دوام مکانیکی | 40,000 سیکل |
| نوع حفاظت | حرارتی–مغناطیسی (TMD نوع LI) |
| عمر الکتریکی/مکانیکی | 20,000 سیکل الکتریکی / 40,000 سیکل مکانیکی |
| گشتاور نصب توصیهشده | طبق دستورالعمل Schneider Electric |
| قابلیت اضافه شدن | 5 اسلات برای ماژولهای کمکی و رلهها |
| تعداد پل | 3 پل (3P) |
| قدرت قطع (Icu) | 50kA در 415V AC مطابق IEC 60947-2 |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 2.2 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
قدرت قطع نهایی این کلید 50kA در 415V AC است و با استاندارد IEC 60947-2 کاملاً تطابق دارد.
تریپ یونیت TMD نوع LI از ترکیب حفاظت حرارتی برای اضافهبار و مغناطیسی برای اتصال کوتاه استفاده میکند و عملکردی سریع و دقیق دارد.
مدل NSX160N دارای قدرت قطع بالاتر (50kA) نسبت به مدلهای F (36kA) و B (25kA) است و برای شبکههای با انرژی خطای بالاتر مناسبتر میباشد.
بله ✅ این کلید دارای ۵ اسلات ماژول برای افزودن رله شنت (MX)، سیگنال تریپ (OF/SD)، و موتور کلید (MO) است.
بله، LV430840 دارای گواهی رسمی Green Premium Schneider Electric بوده و با مقررات RoHS، REACh و PVC-Free مطابقت دارد.
