کلید اتوماتیک سه پل ۲۰۰ آمپر ۵۰ کیلو حفاظت TM-D اشنایدر
circuit breaker Compact NSX250N, 50 kA at 415 VAC, TMD trip unit 200 A, 3 poles 3d
با گارانتی
| برند | Schneider Electric – اشنایدر الکتریک |
|---|---|
| نام محصول | کليد اتوماتیک سه پل 200 آمپر 50 کیلو حفاظت TM-D اشنایدر |
| سری محصول | ComPacT NSX250N |
| کد فنی کالا | LV431831 |
| نوع نصب | فیکس (Fixed Type) با نصب روی بکپلیت |
| ولتاژ عملکرد | 690 ولت AC، 50/60Hz |
| کاربرد | حفاظت از مدارهای قدرت و توزیع برق صنعتی |
| نوع فرمان | دستی با اهرم (Toggle) |
| سازگاری با کلید | قابل ترکیب با تجهیزات جانبی سری NSX شامل MX، MN، OF، SD، MO |
| نوع ولتاژ تغذیه | AC |
| مصرف انرژی | بسیار پایین در حالت آمادهبهکار |
| طراحی | فشرده و مقاوم، عایق Class II، ماژولار و قابل نصب سریع |
| ایمنی | انطباق با استاندارد IEC 60947-2، حفاظت IP40 و مقاومت IK07 |
| کاربری | مناسب برای تابلوهای برق صنعتی، مراکز داده، نیروگاهها و خطوط تولید |
| سرعت عملکرد | قطع فوری خطا در کمتر از 5 میلیثانیه |
| قابلیت کنترل | قابلیت افزودن موتور فرمان برای کنترل از راه دور |
| دوام مکانیکی | 20,000 سیکل مکانیکی |
| نوع حفاظت | LI – حرارتی و مغناطیسی (Thermal-Magnetic) |
| عمر سیکل الکتریکی / مکانیکی | 5000 سیکل الکتریکی و 20000 سیکل مکانیکی |
| گشتاور نصب پیشنهادی | 5 تا 6 نیوتنمتر برای پیچهای قدرت |
| تعداد کنتاکت (موقعیت) پل | سه پل (3P / 3D) |
| قابلیت اضافه شدن | 5 شیار مخصوص برای نصب اکسسوریها |

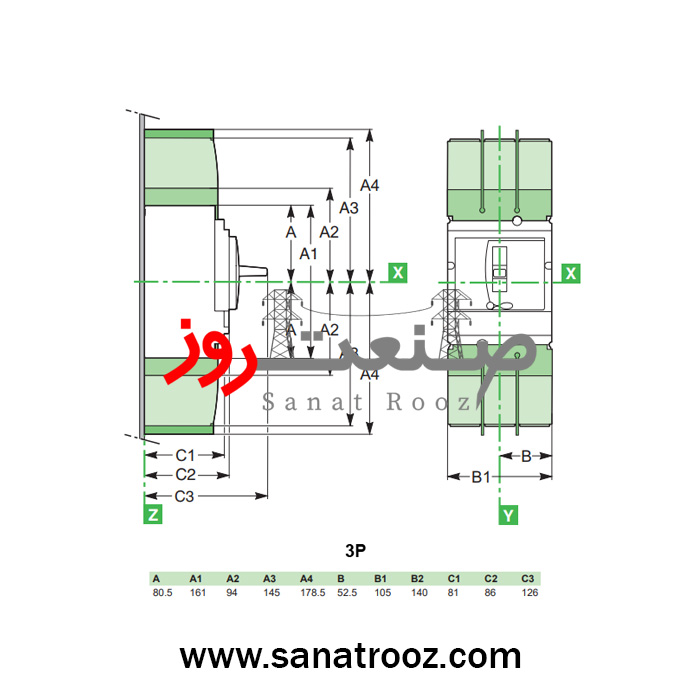

| ابعاد | عرض 105mm × ارتفاع 161mm × عمق 86mm |
| اصالت کالا | اورجینال شرکت Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | اورجینال شرکت Schneider Electric – عرضه توسط شرکت صنعت روز |
| وزن کالا | 2.4 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید اتوماتیک سه پل اشنایدر الکتریک مدل LV431831 با جریان نامی 200 آمپر و قدرت قطع 50kA در ولتاژ 415 ولت AC از سری ComPacT NSX250N بوده و به تریپ یونیت TM-D نوع LI (حرارتی-مغناطیسی) مجهز است. این کلید با گواهی Green Premium Schneider Electric، طراحی فشرده، عملکرد سریع و دوام بالا برای پروژههای صنعتی سنگین ایدهآل است.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
کلید اتوماتیک سه پل ۲۰۰ آمپر ۵۰ کیلو حفاظت TM-D اشنایدر مدل LV431831
کلید اتوماتیک سه پل اشنایدر الکتریک مدل LV431831 از سری ComPacT NSX250N با قدرت قطع 50kA در ولتاژ 415V AC طراحی شده و به عنوان یکی از پرفروشترین محصولات در رده کلیدهای حفاظتی صنعتی شناخته میشود. این کلید با تریپ یونیت TM-D نوع LI (حرارتی-مغناطیسی)، حفاظت قابل اعتماد و دقیق در برابر اضافهبار و اتصال کوتاه را تضمین میکند.
بخش حرارتی این کلید در محدوده ۰٫۷ تا ۱ برابر جریان نامی (Ir) قابل تنظیم است و در شرایط اضافهبار به صورت تأخیری عمل میکند تا از قطع ناگهانی و غیرضروری جلوگیری شود. بخش مغناطیسی نیز در محدوده ۵ تا ۱۰ برابر جریان نامی (Isd) به صورت لحظهای وارد عمل شده و در کمتر از ۵ میلیثانیه جریان خطا را قطع میکند.
بدنه فشرده، سبک و مقاوم ComPacT NSX250N مطابق با استاندارد بینالمللی IEC 60947-2 ساخته شده و از نظر ایمنی دارای کلاس حفاظت IP40 و مقاومت مکانیکی IK07 است. طراحی ماژولار و قابلیت نصب سریع، این محصول را برای تابلوهای برق صنعتی و مراکز داده ایدهآل میسازد.
کلید اتوماتیک LV431831 علاوه بر عملکرد دستی با اهرم، قابلیت اتصال به موتور فرمان (MO) را دارد که امکان قطع و وصل از راه دور را در سیستمهای اتوماسیون فراهم میسازد. همچنین با تجهیزات جانبی نظیر MX (شنتتریپ)، MN (آندرولتاژ)، OF (کنتاکت وضعیت) و SD (کنتاکت خطا) سازگار است.
دوام مکانیکی بالا با ۲۰٬۰۰۰ سیکل عملکردی و عمر الکتریکی ۵٬۰۰۰ سیکل، تضمینکننده طول عمر زیاد و هزینه نگهداری پایین این محصول در پروژههای صنعتی است. کلید NSX250N برای استفاده در دمای –۲۵ تا +۷۰ درجه سانتیگراد و ارتفاع تا ۲۰۰۰ متر از سطح دریا بدون کاهش کارایی قابل استفاده است.
از منظر زیستمحیطی، این کلید دارای گواهی Green Premium از شرکت Schneider Electric است و با استانداردهای RoHS، REACh و WEEE کاملاً منطبق میباشد. در ساختار آن از مواد فاقد PVC استفاده شده و بیش از ۵۴٪ از اجزا قابل بازیافت هستند. اثر کربنی چرخه عمر این محصول تنها ۶۲۹ kg CO₂e است.
کلید اتوماتیک سه پل اشنایدر مدل LV431831 با گارانتی ۱۸ ماهه شرکتی اشنایدر و ضمانت اصالت از سوی شرکت صنعت روز عرضه میشود و انتخابی حرفهای برای تابلوهای توزیع انرژی، خطوط تولید خودکار و تأسیسات حیاتی محسوب میشود.
ظرفیت قطع (Breaking Capacity)
| ولتاژ کاری | ظرفیت قطع نهایی (Icu) | ظرفیت سرویس (Ics) | استاندارد |
|---|---|---|---|
| ۲۲۰/۲۴۰ V AC | ۹۰ kA | ۹۰ kA | IEC 60947-2 |
| ۳۸۰/۴۱۵ V AC | ۵۰ kA | ۵۰ kA | IEC 60947-2 |
| ۴۴۰ V AC | ۵۰ kA | ۵۰ kA | IEC 60947-2 |
| ۵۰۰ V AC | ۳۶ kA | ۳۶ kA | IEC 60947-2 |
| ۵۲۵ V AC | ۳۵ kA | ۳۵ kA | IEC 60947-2 |
| ۶۶۰/۶۹۰ V AC | ۱۰ kA | ۱۰ kA | IEC 60947-2 |
| UL 508 (480 V) | ۵۰ kA | – | UL 508 تأییدشده |
| سطح عملکرد (Performance Level) | N – ۵۰ kA در ۴۱۵ V AC | – |
کاربرد در صنایع مختلف:
تابلوهای توزیع برق فشار ضعیف، مراکز داده، صنایع خودروسازی، کارخانههای تولید مواد غذایی، خطوط مونتاژ اتوماسیون صنعتی و زیرساختهای انرژی نو.
مشخصات محصول
| برند | Schneider Electric – اشنایدر الکتریک |
|---|---|
| نام محصول | کليد اتوماتیک سه پل 200 آمپر 50 کیلو حفاظت TM-D اشنایدر |
| سری محصول | ComPacT NSX250N |
| کد فنی کالا | LV431831 |
| نوع نصب | فیکس (Fixed Type) با نصب روی بکپلیت |
| ولتاژ عملکرد | 690 ولت AC، 50/60Hz |
| کاربرد | حفاظت از مدارهای قدرت و توزیع برق صنعتی |
| نوع فرمان | دستی با اهرم (Toggle) |
| سازگاری با کلید | قابل ترکیب با تجهیزات جانبی سری NSX شامل MX، MN، OF، SD، MO |
| نوع ولتاژ تغذیه | AC |
| مصرف انرژی | بسیار پایین در حالت آمادهبهکار |
| طراحی | فشرده و مقاوم، عایق Class II، ماژولار و قابل نصب سریع |
| ایمنی | انطباق با استاندارد IEC 60947-2، حفاظت IP40 و مقاومت IK07 |
| کاربری | مناسب برای تابلوهای برق صنعتی، مراکز داده، نیروگاهها و خطوط تولید |
| سرعت عملکرد | قطع فوری خطا در کمتر از 5 میلیثانیه |
| قابلیت کنترل | قابلیت افزودن موتور فرمان برای کنترل از راه دور |
| دوام مکانیکی | 20,000 سیکل مکانیکی |
| نوع حفاظت | LI – حرارتی و مغناطیسی (Thermal-Magnetic) |
| عمر سیکل الکتریکی / مکانیکی | 5000 سیکل الکتریکی و 20000 سیکل مکانیکی |
| گشتاور نصب پیشنهادی | 5 تا 6 نیوتنمتر برای پیچهای قدرت |
| تعداد کنتاکت (موقعیت) پل | سه پل (3P / 3D) |
| قابلیت اضافه شدن | 5 شیار مخصوص برای نصب اکسسوریها |
| ابعاد | عرض 105mm × ارتفاع 161mm × عمق 86mm |
| اصالت کالا | اورجینال شرکت Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | اورجینال شرکت Schneider Electric – عرضه توسط شرکت صنعت روز |
| وزن کالا | 2.4 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
تریپ یونیت TM-D نوع LI از دو بخش حرارتی (Long-time) و مغناطیسی (Instantaneous) تشکیل شده است که به ترتیب در برابر اضافهبار طولانی و اتصال کوتاه لحظهای واکنش نشان میدهد.
در 220/240V AC برابر 70kA، در 380/415V AC برابر 50kA، در 440V AC برابر 36kA و در 500V AC برابر 25kA است.
بله ✅ این مدل با اکسسوریهای سری NSX شامل MX، MN، OF، SD، MO کاملاً سازگار است.
نشاندهنده طراحی سازگار با محیط زیست، استفاده از مواد فاقد PVC، قابلیت بازیافت بالا و کاهش انتشار CO₂ در چرخه عمر محصول است.
این کلید در بازه دمایی –25 تا +70°C، ارتفاع تا 2000 متر و رطوبت نسبی تا 95٪ عملکرد پایدار دارد.
