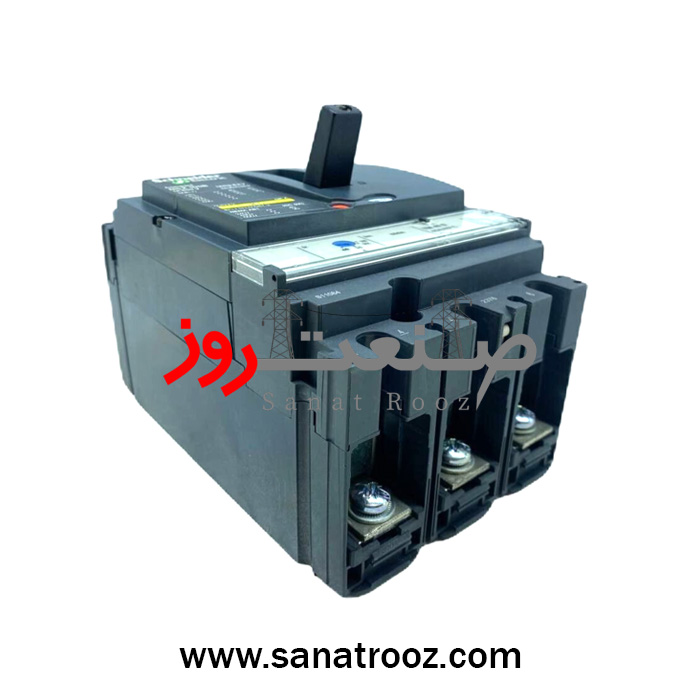

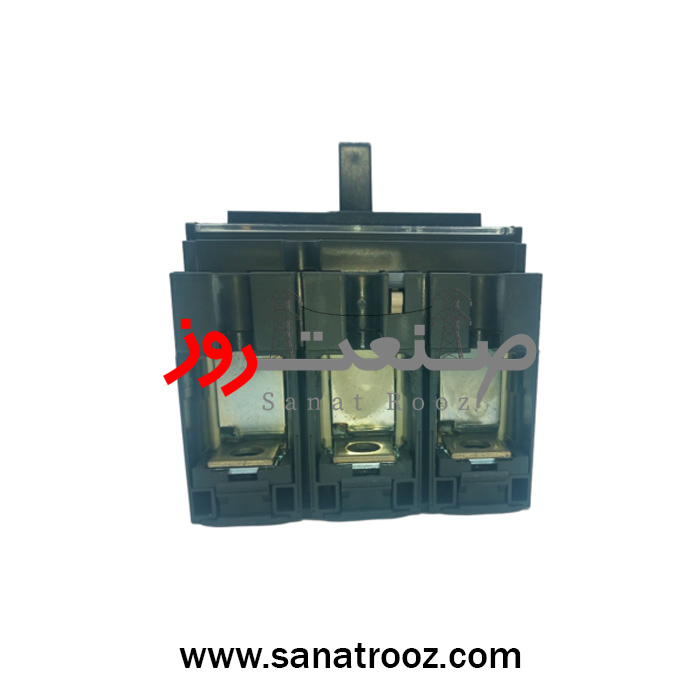

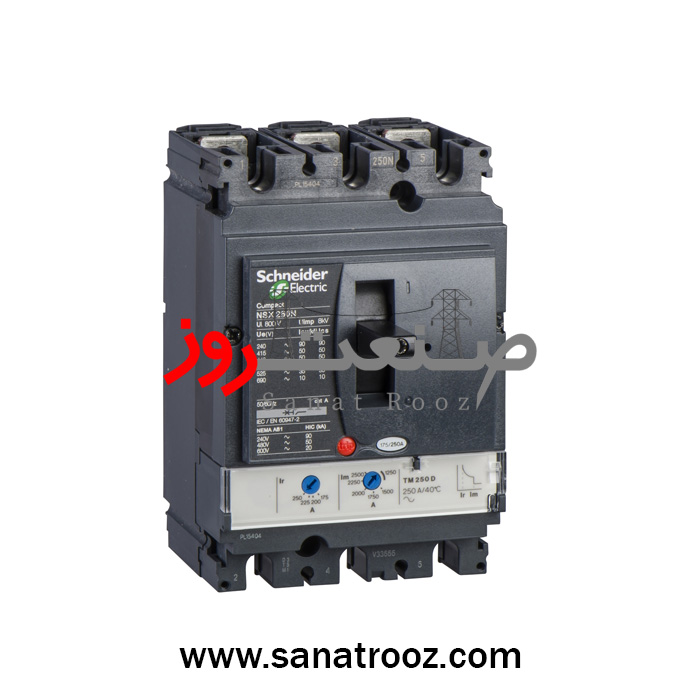

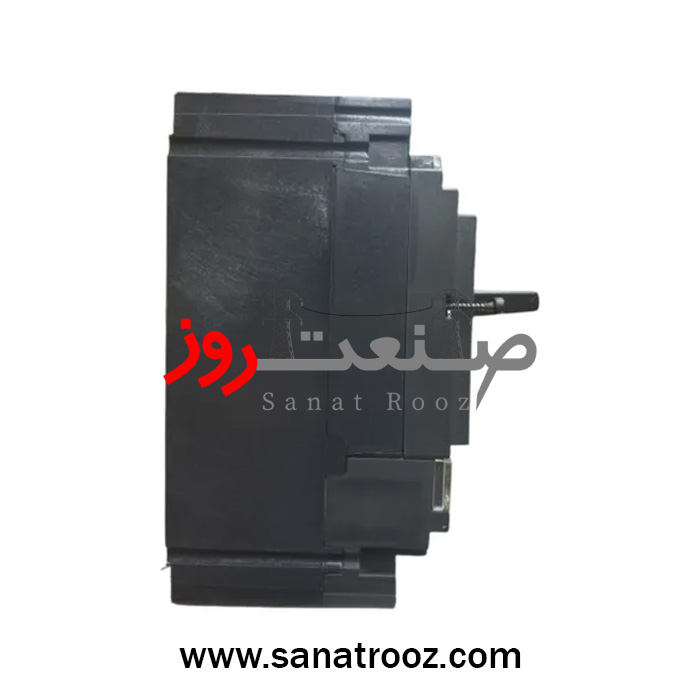

کلید اتوماتیک سه پل ۲۵۰ آمپر ۵۰ kA اشنایدر الکتریک مدل LV431830 با تریپ یونیت TM-D
کلید اتوماتیک LV431830 از خانوادهی قدرتمند ComPacT NSX250N شرکت اشنایدر الکتریک، نسل جدیدی از تجهیزات حفاظتی مدار است که برای تابلوهای برق صنعتی، تجاری و مراکز داده با جریان نامی ۲۵۰ آمپر طراحی شده است. این مدل با ظرفیت قطع ۵۰ kA در ۴۱۵ ولت AC، محافظت فوقالعادهای در برابر اتصال کوتاه و اضافهبار فراهم میسازد و انتخابی ایدهآل برای پروژههایی است که پایداری و ایمنی در اولویت قرار دارند.
قلب عملکرد این کلید، تریپ یونیت TM-D (Thermal Magnetic Trip Device) است که با ترکیب دو مکانیسم حفاظت حرارتی و مغناطیسی، واکنشی دقیق و سریع در شرایط غیرعادی شبکه نشان میدهد. بخش حرارتی آن قابل تنظیم در محدوده ۰٫۷ تا ۱ × In (۱۷۵ تا ۲۵۰ آمپر) بوده و در برابر اضافهبار از تجهیزات حفاظت میکند، در حالیکه بخش مغناطیسی لحظهای در محدوده ۵ تا ۱۰ × In برای حذف سریع جریان اتصال کوتاه فعال میشود.

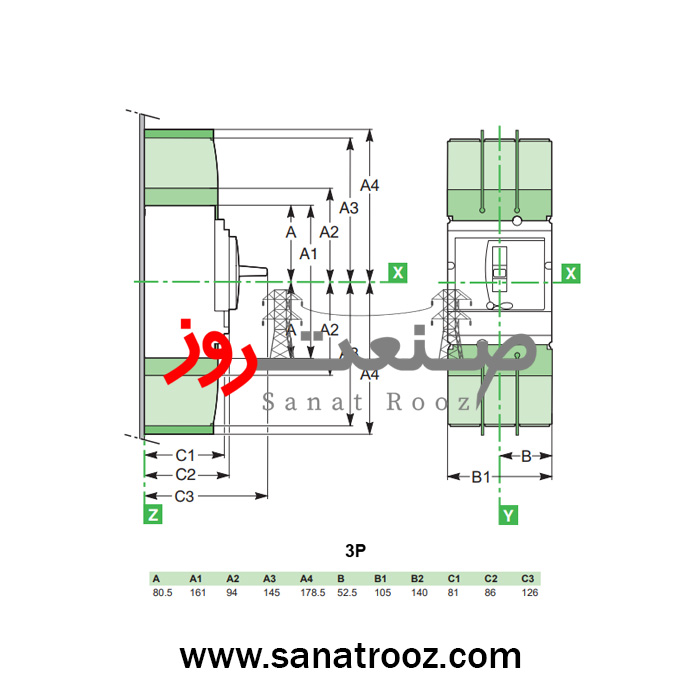

طراحی فشرده و ارگونومیک بدنه (۱۰۵×۱۶۱×۸۶ میلیمتر) در کنار وزن سبک ۲٫۴ کیلوگرم، نصب و نگهداری کلید را در تابلوهای فشرده بسیار آسان کرده است. درجه حفاظت IP40 و کلاس عایقی II، ایمنی کاربران و تجهیزات را در شرایط محیطی سخت تضمین میکند. این مدل با دوام مکانیکی ۲۰ هزار سیکل و عمر الکتریکی ۱۰ هزار سیکل در ۴۴۰ ولت In، یکی از مقاومترین کلیدهای میانرده در بازار جهانی محسوب میشود.
در مقایسه با رقبا که اغلب اطلاعات ناقص یا بدون تحلیل صنعتی ارائه میکنند، LV431830 در وبسایت صنعت روز بهصورت فنی و دقیق تشریح میشود. دادههای رسمی از کاتالوگ اشنایدر شامل ولتاژ ضربهای ۸ کیلوولت، ارتفاع مجاز تا ۲۰۰۰ متر از سطح دریا و دمای کاری منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد در توضیحات فنی درج خواهد شد؛ جزئیاتی که در اغلب سایتهای فروشگاهی حذف شدهاند.
از دید مهندسی، این کلید با اکوسیستم هوشمند EcoStruxure Power Monitoring Expert اشنایدر کاملاً سازگار است. با افزودن رله شنت (MX)، رله آندرولتاژ (MN)، ماژول سیگنالینگ یا کیت دسته گردان خارجی، امکان کنترل از راه دور، ارسال آلارم و مانیتورینگ دقیق وضعیت کلید در زمان واقعی فراهم میشود.
مدل LV431830 از استاندارد بینالمللی IEC 60947-2 تبعیت میکند و از نظر قابلیت ایزولاسیون، حفاظت LI (حرارتی-مغناطیسی) و قطع لحظهای Instantaneous، تمامی الزامات طراحی تابلوهای قدرت را پوشش میدهد. استفاده از متریال مقاوم، پوشش ضد اشتعال و قطعات داخلی نقره-آلیاژی موجب کاهش جرقه و افزایش طول عمر کنتاکتها شده است.
در پروژههای صنعتی که سطح اتصال کوتاه بالا است، LV431830 بهعنوان جایگزینی مطمئن برای مدلهای قدیمیتر LV431630 (36 kA) پیشنهاد میشود. این مدل در کنار مقاومت بیشتر، افت حرارتی پایینتری دارد و برای تابلوهای اصلی کارخانهها، نیروگاههای کوچک، پالایشگاهها و مراکز داده بسیار مناسب است.
نکته مهم و متمایز در محتوای صنعت روز این است که بهصورت شفاف ذکر میشود مدل LV431830 در نوامبر ۲۰۲۴ از خط تولید اشنایدر خارج شده (Discontinued) اما موجودی محدود آن هنوز در انبار رسمی صنعت روز موجود است و مدل جایگزین آن C25N3TM250 از سری جدید ComPacT NSX N پیشنهاد میگردد. این شفافیت و اطلاعرسانی دقیق باعث جلب اعتماد کامل مهندسان و خریداران صنعتی میشود.
کلید اتوماتیک LV431830 همچنین با بستهبندی کاملاً قابل بازیافت، فاقد PVC و دارای انطباق کامل با مقررات RoHS و REACh است. ردپای کربن چرخه عمر آن بر اساس اعلام رسمی اشنایدر برابر با ۶۲۶ kg CO₂e بوده و در برنامه Circularity – Use Better, Use Longer, Use Again شرکت اشنایدر طبقهبندی شده است.
ظرفیت قطع (Breaking Capacity)
| ولتاژ کاری | ظرفیت قطع (Icu) | استاندارد |
|---|---|---|
| 220/240 V AC | 70 kA | IEC 60947-2 |
| 380/415 V AC | 50 kA | IEC 60947-2 |
| 440 V AC | 36 kA | IEC 60947-2 |
| 500 V AC | 25 kA | IEC 60947-2 |
| 690 V AC | 10 kA | IEC 60947-2 |
کاربرد در صنایع مختلف
کلید اتوماتیک LV431830 بهطور گسترده در تابلوهای اصلی کارخانهها، مراکز توزیع برق، تابلوهای MCC، موتورخانهها، صنایع پتروشیمی و سیستمهای تهویه HVAC استفاده میشود. ظرفیت قطع ۵۰ کیلوآمپر، دقت حفاظتی TM-D و کیفیت ساخت اشنایدر آن را به انتخابی حرفهای برای پروژههای صنعتی ایران تبدیل کرده است.
