کليد اتوماتیک سه پل 40 آمپر 50 کیلو حفاظت TM-D اشنایدر

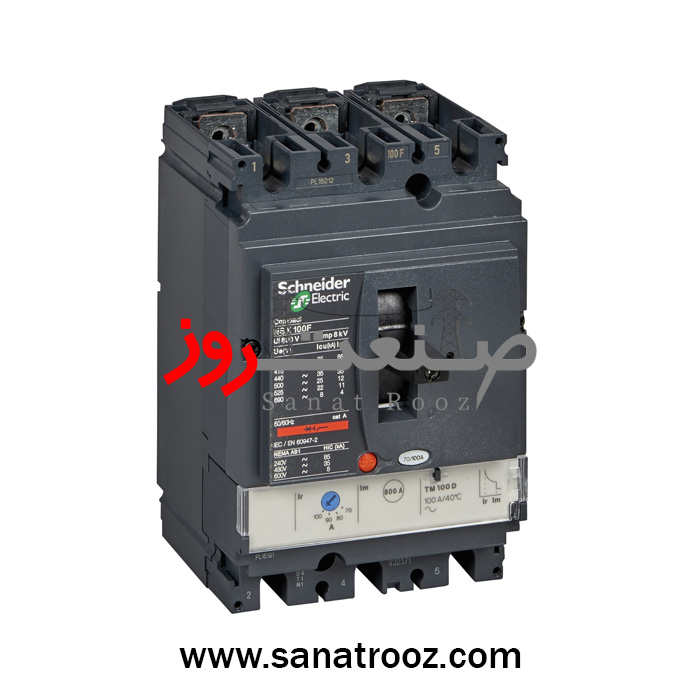

کلید اتوماتیک سه پل 40 آمپر اشنایدر الکتریک مدل ComPacT NSX100N با کد فنی LV429844 یکی از قدرتمندترین مدارشکنهای حرارتی–مغناطیسی در کلاس 100A است که برای حفاظت سیستمهای توزیع برق صنعتی و ساختمانی طراحی شده است. این مدل از خانوادهی محبوب ComPacT NSX100N بوده و با ظرفیت قطع 50 کیلوآمپر در ولتاژ 415 ولت AC، امنیت کامل مدار را در برابر اتصال کوتاه و اضافهبار فراهم میسازد.
این تجهیز دارای واحد تریپ هوشمند TM-D (Thermal-Magnetic Trip Unit) است که ترکیب حفاظت حرارتی و مغناطیسی را با دقت بالا ارائه میدهد. عملکرد حرارتی (L) از افزایش تدریجی جریان جلوگیری میکند و بخش مغناطیسی (I) وظیفهی قطع سریع مدار هنگام اتصال کوتاه را بر عهده دارد. محدودهی تنظیم جریان حرارتی این کلید از 0.7 تا 1 برابر جریان نامی (In) و زمان تأخیر آن 120 تا 400 ثانیه در 1.5×In است که کنترل بسیار دقیقی برای حفاظت از تجهیزات فراهم میکند.

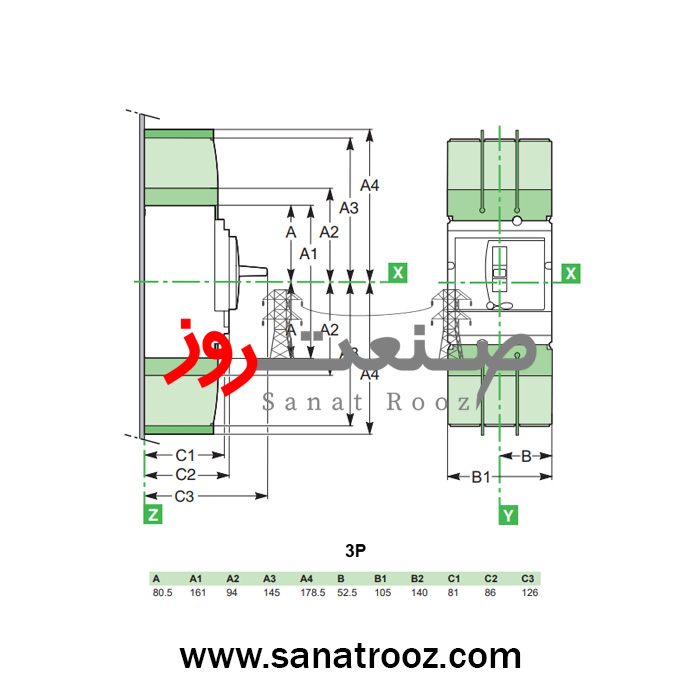

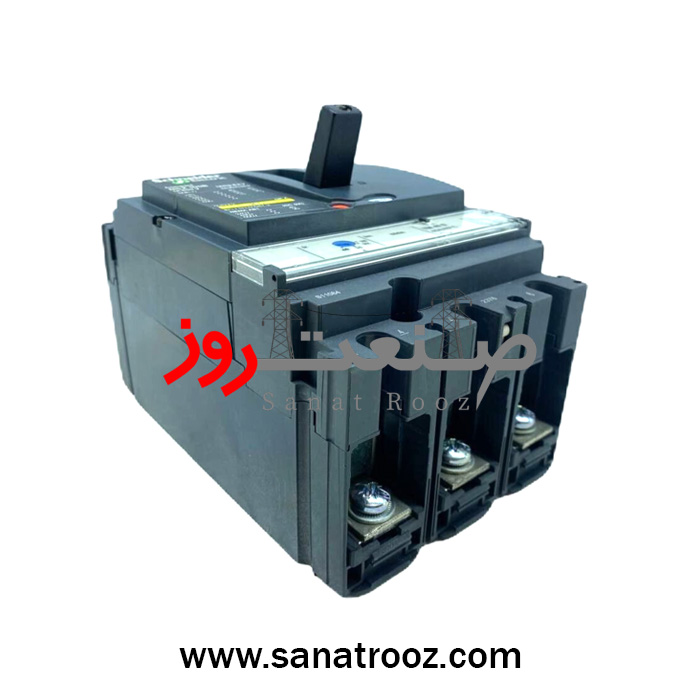

کلید LV429844 با بدنهای کمپکت و طراحی فیکس (Fixed Mounting) برای نصب در تابلوهای برق صنعتی، MCC، تابلوهای اصلی و سیستمهای HVAC بهینهسازی شده است. ابعاد کوچک (105×161×86 میلیمتر) و اتصالات جلویی (Front Connection) آن باعث سهولت در نصب و نگهداری میشود.
این مدل تحت استاندارد بینالمللی IEC 60947-2 ساخته شده و با درجهی حفاظت IP40 / IK07 در برابر ضربه، گردوغبار و نوسانات دمایی مقاومت بالایی دارد. دوام مکانیکی آن تا 50٬000 سیکل و دوام الکتریکی تا 10٬000 بار در ولتاژ 690 ولت تضمینشده است.
از نظر عملکرد، NSX100N یک نسل بالاتر از مدل NSX100F محسوب میشود؛ زیرا سطح حفاظت آن از 36kA به 50kA افزایش یافته است. این ویژگی باعث میشود در مدارهایی با سطح جریان اتصال کوتاه بالا، عملکردی مطمئن و بینقص داشته باشد.
کلید ComPacT NSX100N LV429844 از نوع Green Premium Schneider Electric است و با مقررات زیستمحیطی RoHS و REACH سازگار میباشد. طراحی آن بدون جیوه و با مواد قابل بازیافت انجام شده تا هم کارایی بالا و هم پایداری محیطزیستی را تضمین کند.
این مدل دارای ۵ شیار مخصوص نصب اکسسوری است و میتواند با رله شنت، آندرولتاژ، کنتاکت کمکی و سیگنال تجهیز شود تا فرماندهی، نظارت و حفاظت هوشمندانهتری در تابلو فراهم گردد.
در نهایت، کلید اتوماتیک 40 آمپر سری NSX100N با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک و عرضهی مستقیم توسط شرکت صنعت روز، انتخابی ایدهآل برای مهندسان برق، پیمانکاران و طراحان سیستمهای قدرت است که به دنبال بالاترین سطح ایمنی، کیفیت و دوام میباشند.
کاربرد در صنایع مختلف:
-
تابلوهای برق صنعتی و فشار ضعیف
-
مراکز داده و زیرساختهای حساس انرژی (Data Center & Power Systems)
-
صنایع فولاد، پتروشیمی و سیمان
-
تابلوهای MCC موتورهای سنگین و پمپها
-
خطوط تولید خودکار و سیستمهای کنترل فرآیند
-
پروژههای ساختمانی بزرگ و تاسیسات زیرزمینی
