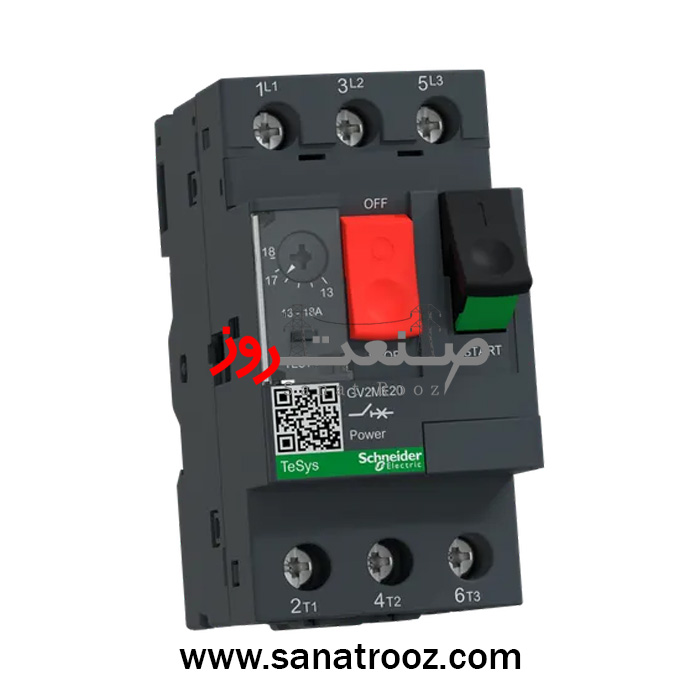

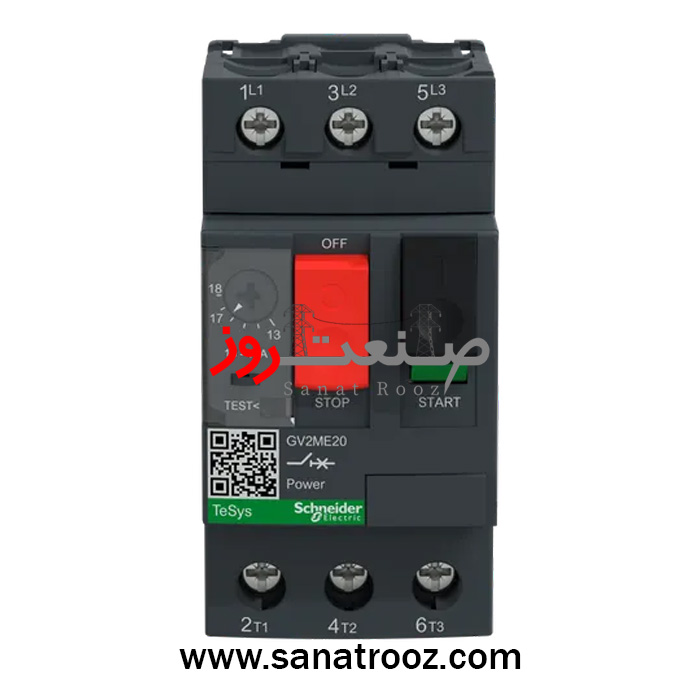

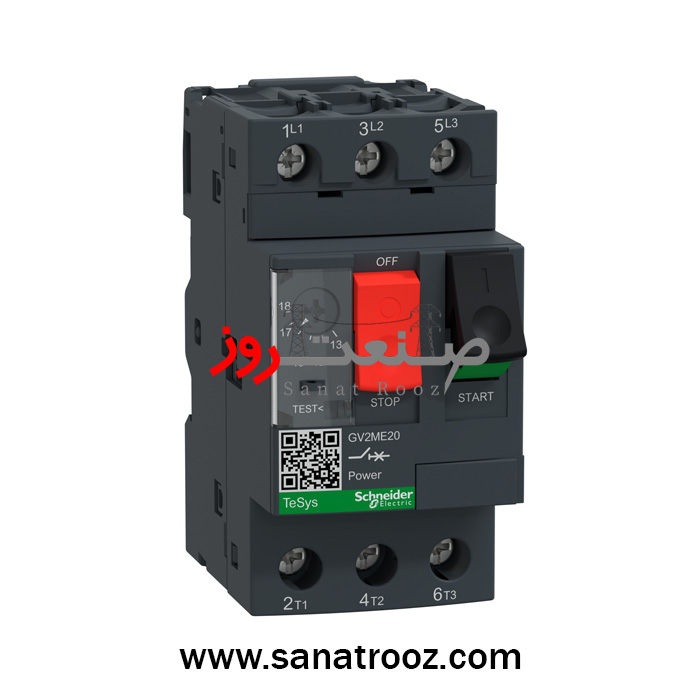

کلید حرارتی مغناطیسی رنج ۱۳ تا ۱۸ آمپر اشنایدر
Motor circuit breaker, TeSys GV2, TeSys Deca, 3P, 13 to 18A, thermal magnetic, screw clamp terminals, button control
با گارانتی
| برند | اشنایدر الکتریک — Schneider Electric |
|---|---|
| نام محصول | کلید حرارتی مغناطیسی رنج 13 تا 18 آمپر اشنایدر – مدل GV2ME20 |
| سری محصول | TeSys Deca – سری GV2 |
| کد فنی محصول | GV2ME20 |
| نوع نصب | ریل 35 میلیمتری DIN یا نصب پنلی با آداپتور |
| ولتاژ عملکرد (Ue) | 690V AC — مطابق IEC 60947-2 |
| کاربرد | حفاظت موتور در برابر اضافهبار، اتصالکوتاه، قطع فاز |
| نوع فرمان | دکمه فشاری (Push-button) |
| سازگاری با کلید/کنتاکتور | سازگار با کنتاکتورهای TeSys D مدل LC1D09 تا LC1D32 |
| نوع ولتاژ تغذیه | AC |
| مصرف انرژی / تلفات توان | 2.5 وات برای هر پل |
| طراحی | 3 پل – تکنولوژی Thermal Magnetic |
| ایمنی | دارای Phase Failure Sensitivity |
| کاربری | حفاظتی برای موتورهای 13 تا 18 آمپر |
| عمر الکتریکی/مکانیکی | 100,000 سیکل |
| گشتاور سفتکردن ترمینال | 1.7 نیوتنمتر |
| سرعت عملکرد / تریپ مغناطیسی | 341 آمپر (Magnetic Trip Current) |
| قابلیت کنترل | پشتیبانی از شانتتریپ، آندرولتاژ، کنتاکت کمکی، محدودکننده جریان |
| دوام مکانیکی | 100,000 سیکل |
| نوع حفاظت | حفاظت حرارتی + مغناطیسی |
| تعداد کنتاکت (پل) | سه پل (3P) |
| قابلیت افزودن تجهیزات | سازگار با تمام اکسسوریهای سری GV2 |
| قطر / نوع نصب | مناسب نصب روی ریل 35mm یا نصب روی پنل |
| اصالت کالا | اورجینال اشنایدر — عرضه رسمی توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه گارانتی معتبر اشنایدر |
| وزن کالا | 0.26 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید حرارتی مغناطیسی GV2ME20 اشنایدر با رنج ۱۳ تا ۱۸ آمپر یک محافظ موتور صنعتی بسیار دقیق از سری TeSys Deca است که با حفاظت حرارتی–مغناطیسی، تریپ سریع 341 آمپر و قابلیت تشخیص قطع فاز، ایمنی کامل موتورهای سهفاز را تضمین میکند. این محصول اورجینال Schneider Electric بوده و با گارانتی معتبر ۱۸ ماهه و عرضه رسمی توسط شرکت صنعت روز ارائه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید حرارتی ۱۳ تا ۱۸ آمپر اشنایدر – GV2ME20
کلید حرارتی مغناطیسی GV2ME20 از سری حرفهای TeSys Deca اشنایدر الکتریک، یک تجهیز حفاظتی دقیق و قابلاعتماد برای موتورهای سهفاز با جریان کاری ۱۳ تا ۱۸ آمپر است. این محصول بر پایه ترکیب دوگانه حفاظت حرارتی (Thermal Protection) در برابر اضافهبار و مغناطیسی (Magnetic Protection) در برابر اتصالکوتاه طراحی شده و مطابق استانداردهای IEC 60947-4-1 و IEC 60947-2 عملکردی کاملاً مطمئن ارائه میدهد.
بخش حرارتی تجهیز مبتنی بر المان بیمتال با دقت بالا است و با افزایش تدریجی جریان موتور واکنش نشان داده و پیش از رسیدن به دمای خطرناک، مدار را قطع میکند. این عملکرد برای جلوگیری از سوختن سیمپیچ و افزایش عمر عملیاتی موتور بسیار حیاتی است. از سوی دیگر، بخش مغناطیسی GV2ME20 با جریان تریپ سریع ۳۴۱ آمپر قادر است در کمتر از چند میلیثانیه اتصالکوتاه را قطع کرده و از وقوع آسیبهای شدید در شبکه و تجهیزات جلوگیری کند.
ویژگی مهم دیگر این تجهیز، حفاظت قطع فاز (Phase Failure Sensitivity) است. در صورت افت یا از بین رفتن یکی از فازها، کلید بهسرعت عمل کرده و موتور را خاموش میکند تا از آسیب حرارتی شدید جلوگیری شود. این قابلیت بهویژه در کاربردهایی مانند پمپها، نوار نقالهها و دستگاههای خط تولید بسیار ضروری است.
GV2ME20 با طراحی فشرده و استاندارد، امکان نصب آسان روی ریل ۳۵ میلیمتری DIN یا نصب پنلی را دارد. سازگاری کامل آن با کنتاکتورهای سری TeSys D از مدل LC1D09 تا LC1D32 اجازه میدهد در استارترهای مستقیم موتور (DOL)، مدارهای ستاره–مثلث و سیستمهای کنترل پیشرفته بهصورت ماژولار استفاده شود. ترمینالهای قدرتمند این تجهیز با گشتاور سفتکاری ۱.۷ نیوتنمتر طراحی شدهاند تا اتصال محکم و بدون افت ایجاد کنند.
تلفات توان ۲.۵ وات بهازای هر فاز در این کلید باعث کاهش گرمای تولیدی و جلوگیری از افزایش دمای داخلی تابلو میشود. همچنین با دوام الکتریکی و مکانیکی ۱۰۰,۰۰۰ سیکل، یکی از بادوامترین تجهیزات حفاظتی در رده خود محسوب میشود و برای استفاده مداوم در صنایع سنگین، محیطهای با لرزش بالا و بارگذاری طولانیمدت کاملاً مناسب است.
علاوه بر این، این مدل از تمام تجهیزات جانبی استاندارد اشنایدر شامل شانتتریپ، آندرولتاژ، کنتاکت کمکی، محدودکننده جریان و کاور محافظ پشتیبانی میکند. این ویژگی باعث افزایش انعطافپذیری در طراحی تابلوهای برق میشود و امکان کنترل و مانیتورینگ پیشرفته را برای مهندسان فراهم میکند.
این محصول با تأکید بر کیفیت اورجینال و اصالت کامل، توسط شرکت صنعت روز بهصورت رسمی عرضه شده و همراه با گارانتی معتبر ۱۸ ماهه ارائه میشود که اطمینان عملکرد، دوام و اصالت محصول را تضمین میکند. با توجه به گستره کاربرد، ایمنی بالا و عملکرد دقیق، GV2ME20 یکی از بهترین گزینهها برای حفاظت موتورهای ۱۳ تا ۱۸ آمپر در صنایع مختلف بهحساب میآید.
🏭 کاربرد در صنایع مختلف
صنایع نفت، گاز و پتروشیمی
سیستمهای پمپاژ و ایستگاههای آب و فاضلاب
صنایع فولاد، سیمان، سرامیک و معادن
ماشینآلات خطوط تولید پیوسته
سیستمهای HVAC صنعتی
صنایع غذایی، دارویی و بستهبندی
نوار نقالهها و سیستمهای انتقال مواد
تابلوهای برق فرمان و اتوماسیون صنعتی
مشخصات محصول
| برند | اشنایدر الکتریک — Schneider Electric |
|---|---|
| نام محصول | کلید حرارتی مغناطیسی رنج 13 تا 18 آمپر اشنایدر – مدل GV2ME20 |
| سری محصول | TeSys Deca – سری GV2 |
| کد فنی محصول | GV2ME20 |
| نوع نصب | ریل 35 میلیمتری DIN یا نصب پنلی با آداپتور |
| ولتاژ عملکرد (Ue) | 690V AC — مطابق IEC 60947-2 |
| کاربرد | حفاظت موتور در برابر اضافهبار، اتصالکوتاه، قطع فاز |
| نوع فرمان | دکمه فشاری (Push-button) |
| سازگاری با کلید/کنتاکتور | سازگار با کنتاکتورهای TeSys D مدل LC1D09 تا LC1D32 |
| نوع ولتاژ تغذیه | AC |
| مصرف انرژی / تلفات توان | 2.5 وات برای هر پل |
| طراحی | 3 پل – تکنولوژی Thermal Magnetic |
| ایمنی | دارای Phase Failure Sensitivity |
| کاربری | حفاظتی برای موتورهای 13 تا 18 آمپر |
| عمر الکتریکی/مکانیکی | 100,000 سیکل |
| گشتاور سفتکردن ترمینال | 1.7 نیوتنمتر |
| سرعت عملکرد / تریپ مغناطیسی | 341 آمپر (Magnetic Trip Current) |
| قابلیت کنترل | پشتیبانی از شانتتریپ، آندرولتاژ، کنتاکت کمکی، محدودکننده جریان |
| دوام مکانیکی | 100,000 سیکل |
| نوع حفاظت | حفاظت حرارتی + مغناطیسی |
| تعداد کنتاکت (پل) | سه پل (3P) |
| قابلیت افزودن تجهیزات | سازگار با تمام اکسسوریهای سری GV2 |
| قطر / نوع نصب | مناسب نصب روی ریل 35mm یا نصب روی پنل |
| اصالت کالا | اورجینال اشنایدر — عرضه رسمی توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه گارانتی معتبر اشنایدر |
| وزن کالا | 0.26 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل برای حفاظت موتورهای سهفاز با جریان نامی ۱۳ تا ۱۸ آمپر طراحی شده و در کاربردهایی مانند پمپهای صنعتی، کمپرسورها، نوار نقالههای سنگین، فنهای فشار بالا و تجهیزات خطوط تولید استفاده میشود.
جریان قطع مغناطیسی این مدل ۳۴۱ آمپر است. این جریان باعث قطع آنی مدار در زمان بروز اتصالکوتاه شده و از موتور، کابلها و تجهیزات تابلو محافظت فوری میکند.
بله. این کلید دارای قابلیت Phase Failure Sensitivity است. در صورت قطع یکی از فازها، دستگاه بهسرعت موتور را از مدار خارج میکند تا از آسیب دیدن سیمپیچ جلوگیری شود.
کاملاً بله. این مدل از اکثر اکسسوریهای استاندارد سری TeSys پشتیبانی میکند، شامل:
شانتتریپ
آندرولتاژ
کنتاکت کمکی (OF/SD)
محدودکننده جریان GV1L3
کاور محافظ و کیتهای نصبی
این قابلیت آن را برای طراحی سیستمهای کنترل موتور انعطافپذیر میسازد.
GV2ME20 دارای ۱۰۰,۰۰۰ سیکل الکتریکی و مکانیکی است و برای کاربریهای سنگین و خطوط تولید پیوسته گزینهای بسیار مطمئن محسوب میشود.
