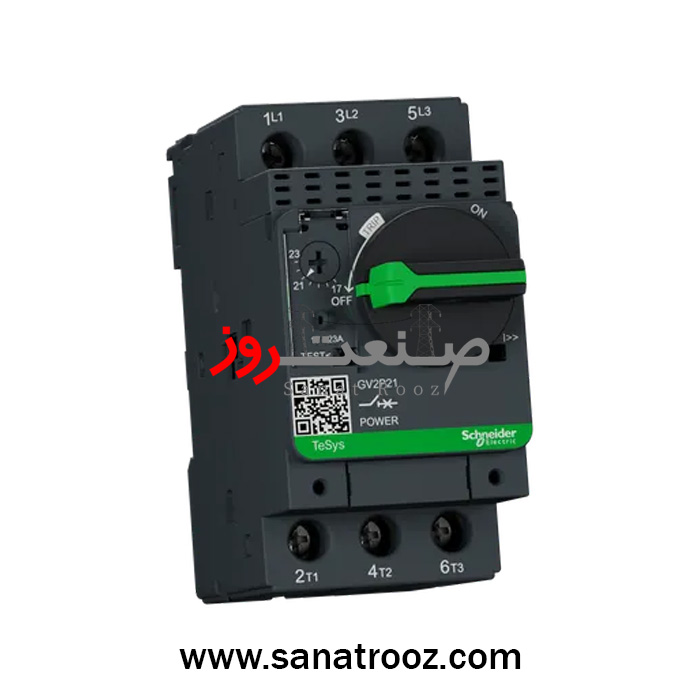

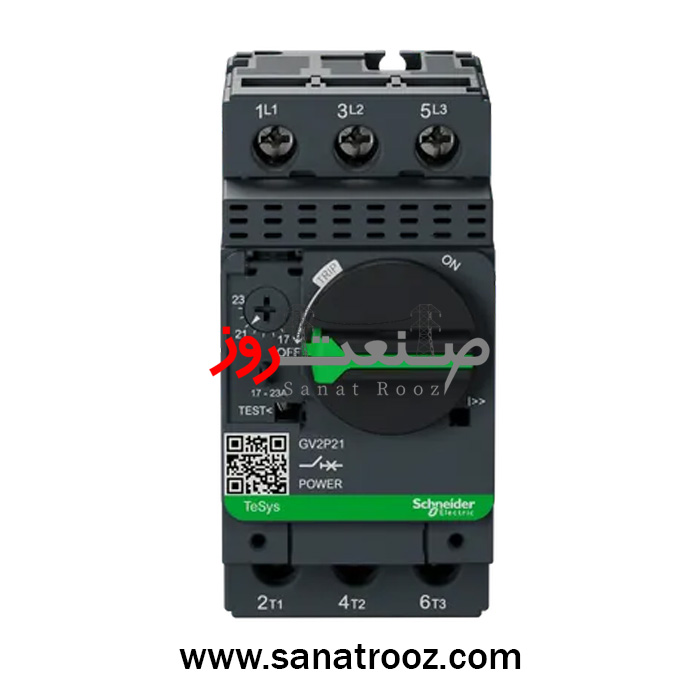

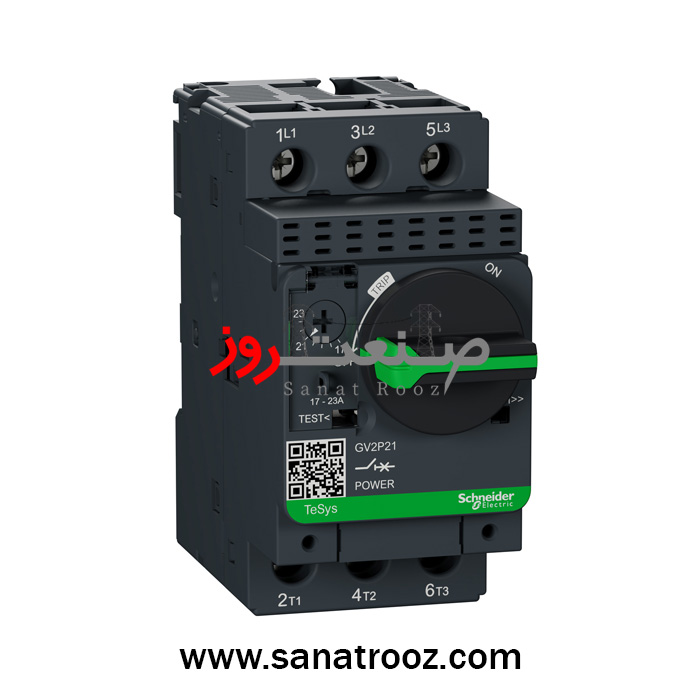

کلید حرارتی مغناطیسی موتوری ۱۷ تا ۲۳ آمپر اشنایدر
TeSys Deca Manual Starter and Protector, thermal magnetic circuit protector, rotary handle, 17 to 23 A, screw clamp
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید حرارتی مغناطیسی موتوری 17 تا 23 آمپر اشنایدر مدل – GV2P21 |
| سری محصول | TeSys Deca – GV2P |
| کد فنی کالا | GV2P21 |
| نوع نصب | ریل 35mm DIN یا پیچکاری 2×M4 |
| ولتاژ عملکرد (Ue) | 690V AC / 50–60Hz طبق IEC 60947-2 |
| کاربرد | حفاظت موتورهای سهفاز |
| نوع فرمان | دسته گردان (Rotary Handle) |
| سازگاری با کنتاکتور | سری TeSys D مدلهای LC1D09…LC1D32 |
| نوع ولتاژ تغذیه | عملکرد حرارتی–مغناطیسی مستقل، بدون تغذیه کمکی |
| مصرف انرژی | ۲.۵ وات به ازای هر پل |
| طراحی / فرم فاکتور | بدنه کامپکت، رنگ خاکستری تیره |
| ایمنی | دارای Phase Failure Sensitivity |
| کاربری | تابلو فرمان، سیستمهای راهاندازی موتور |
| سرعت عملکرد | تریپ سریع در اتصالکوتاه |
| قابلیت کنترل | حفاظت اضافهبار + اتصالکوتاه لحظهای |
| دوام مکانیکی | 100,000 سیکل |
| نوع حفاظت | حرارتی–مغناطیسی + حفاظت قطع فاز |
| عمر الکتریکی/مکانیکی | 100,000 سیکل الکتریکی و مکانیکی |
| گشتاور نصب | 1.7 N·m برای ترمینالها |
| قابلیت اضافه شدن | سازگار با اپراتورهای: GV2APN01/02/04 و GVAPH02 و کیت GVAPK11 |
| تعداد کنتاکت / پل | سهپل (3P) |
| قطر نصب | مطابق استاندارد ریل DIN |
| اصالت کالا | اورجینال اشنایدر – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 335 گرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید حرارتی مغناطیسی GV2P21 با رنج 17 تا 23 آمپر، مجهز به حفاظت حرارتیمغناطیسی، قدرت قطع 100kA و قابلیت تشخیص قطع فاز است و برای موتورهای سهفاز در تابلوهای فرمان صنعتی طراحی شده است. این محصول با گارانتی ۱۸ ماهه اشنایدر الکتریک و عرضه رسمی شرکت صنعت روز ارائه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید حرارتی مغناطیسی موتوری ۱۷ تا ۲۳ آمپر-GV2P21 – Schneider Electric
کلید حرارتی مغناطیسی GV2P21 از سری TeSys Deca شرکت اشنایدر الکتریک، یکی از تجهیزات کلیدی حفاظت موتور در سیستمهای کنترل صنعتی است که برای موتورهای سهفاز با جریان نامی ۱۷ تا ۲۳ آمپر طراحی شده است. این دستگاه با ترکیب حفاظت حرارتی و مغناطیسی، عملکردی پایدار، دقیق و مقاوم در برابر خطاهای شبکه ارائه میدهد و به همین دلیل انتخاب اول مهندسان برق صنعت در پروژههای حرفهای محسوب میشود.
بخش حرارتی دستگاه با استفاده از بیمتال هوشمند، افزایش دمای ناشی از اضافهبار تدریجی موتور را تشخیص داده و با قطع بهموقع مدار از گرم شدن بیش از حد سیمپیچ جلوگیری میکند. این حفاظت نقش مؤثری در افزایش طول عمر موتور و کاهش توقفهای ناگهانی در خطوط تولید دارد. در کنار این مکانیزم، حفاظت مغناطیسی GV2P21 با جریان تریپ لحظهای ۳۴۱ آمپر فعال میشود و در صورت بروز اتصالکوتاه، مدار را در کسری از ثانیه قطع میکند تا از آسیبهای شدید تجهیزات جلوگیری شود.
این کلید مطابق استانداردهای IEC 60947-2 و IEC 60947-4-1 طراحی شده و دارای قدرت قطع 100kA در ۲۳۰ ولت AC و 50kA در ۴۰۰ ولت AC است. چنین سطح بالایی از قدرت قطع، این محصول را برای استفاده در سیستمهای صنعتی با ریسک بالا و تابلوهای توزیع پرقدرت به گزینهای قابل اطمینان تبدیل کرده است. علاوه بر این، ویژگی Phase Failure Sensitivity باعث میشود کلید در صورت قطع یا افت ولتاژ یکی از فازها، بلافاصله وارد عمل شده و از سوختن موتور جلوگیری کند.

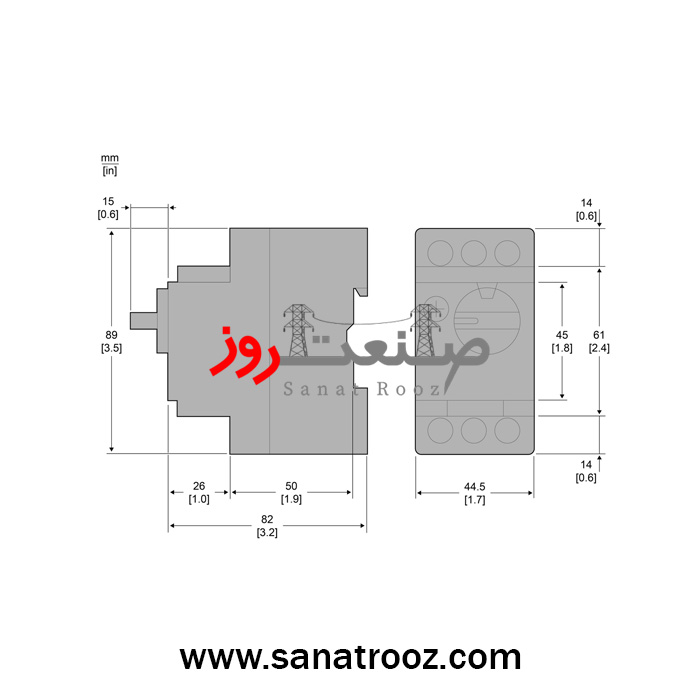

GV2P21 با ابعاد کامپکت ۴۵×۸۹×۹۷ میلیمتر و وزن ۳۳۵ گرم طراحی شده است و امکان نصب سریع روی ریل DIN یا بهصورت پیچکاری را فراهم میکند. این طراحی کمحجم و ارگونومیک، آن را برای تابلوهای فرمان با فضای محدود بسیار مناسب میکند. بدنه مقاوم و مکانیزم داخلی باکیفیت آن موجب شده دستگاه بتواند ۱۰۰,۰۰۰ سیکل عملکرد مکانیکی و الکتریکی را پشتیبانی کند.
این کلید قابلیت اتصال مستقیم به کنتاکتورهای سری TeSys D شامل مدلهای LC1D09 تا LC1D32 را دارد و بهراحتی میتوان از آن در طراحی استارتر مستقیم موتور (DOL Starter) استفاده کرد. همچنین پشتیبانی از تجهیزات جانبی مانند اپراتورهای بیرونی درب، کیتهای حفاظتی و ماژولهای سیگنالینگ، انعطافپذیری بالایی برای کاربریهای پیشرفته ایجاد میکند.
GV2P21 برای کاربردهای صنعتی از جمله پمپها، فنها، کمپرسورها، نوار نقالهها، ماشینآلات بستهبندی، خطوط مونتاژ و سیستمهای ابزار دقیق گزینهای ایدهآل محسوب میشود. ترکیب حفاظت کامل، تنظیمپذیری دقیق جریان، سازگاری با تجهیزات استاندارد و مقاومت بالا در برابر شرایط محیطی آن را در سطح کلیدهای حرفهای حفاظت موتور قرار میدهد.
این محصول توسط شرکت صنعت روز بهصورت اورجینال، دارای هولوگرام و بستهبندی رسمی عرضه شده و با گارانتی معتبر ۱۸ ماهه اشنایدر الکتریک همراه است. صنعت روز با ارائه مشاوره فنی تخصصی، تضمین اصالت کالا و ارسال سریع، یکی از جامعترین مراکز تأمین تجهیزات حفاظت موتور در ایران به شمار میرود.
🏭 کاربرد در صنایع مختلف
پمپهای صنعتی • کمپرسورها • خطوط تولید • نوار نقالهها • سیستمهای ابزار دقیق • تابلوهای کنترل موتور • ماشینآلات بستهبندی • صنایع فرآیندی
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید حرارتی مغناطیسی موتوری 17 تا 23 آمپر اشنایدر مدل – GV2P21 |
| سری محصول | TeSys Deca – GV2P |
| کد فنی کالا | GV2P21 |
| نوع نصب | ریل 35mm DIN یا پیچکاری 2×M4 |
| ولتاژ عملکرد (Ue) | 690V AC / 50–60Hz طبق IEC 60947-2 |
| کاربرد | حفاظت موتورهای سهفاز |
| نوع فرمان | دسته گردان (Rotary Handle) |
| سازگاری با کنتاکتور | سری TeSys D مدلهای LC1D09…LC1D32 |
| نوع ولتاژ تغذیه | عملکرد حرارتی–مغناطیسی مستقل، بدون تغذیه کمکی |
| مصرف انرژی | ۲.۵ وات به ازای هر پل |
| طراحی / فرم فاکتور | بدنه کامپکت، رنگ خاکستری تیره |
| ایمنی | دارای Phase Failure Sensitivity |
| کاربری | تابلو فرمان، سیستمهای راهاندازی موتور |
| سرعت عملکرد | تریپ سریع در اتصالکوتاه |
| قابلیت کنترل | حفاظت اضافهبار + اتصالکوتاه لحظهای |
| دوام مکانیکی | 100,000 سیکل |
| نوع حفاظت | حرارتی–مغناطیسی + حفاظت قطع فاز |
| عمر الکتریکی/مکانیکی | 100,000 سیکل الکتریکی و مکانیکی |
| گشتاور نصب | 1.7 N·m برای ترمینالها |
| قابلیت اضافه شدن | سازگار با اپراتورهای: GV2APN01/02/04 و GVAPH02 و کیت GVAPK11 |
| تعداد کنتاکت / پل | سهپل (3P) |
| قطر نصب | مطابق استاندارد ریل DIN |
| اصالت کالا | اورجینال اشنایدر – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 335 گرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل برای حفاظت موتورهای سهفاز با جریان نامی 17 تا 23 آمپر طراحی شده و در کاربردهایی مانند پمپها، کمپرسورها، فنهای صنعتی، خطوط تولید و سیستمهای جابجایی مواد عملکردی پایدار و ایمن ارائه میدهد.
GV2P21 دارای قدرت قطع 100kA در 230 ولت AC و 50kA در 400 ولت AC است. این مقادیر نشاندهنده توانایی کلید در تحمل و قطع جریانهای بسیار بالای اتصالکوتاه بوده و از آسیبهای شدید در تابلو فرمان و تجهیزات پاییندست جلوگیری میکند.
بله. این مدل مجهز به Phase Failure Sensitivity است و در صورت قطع یکی از فازها یا افت شدید ولتاژ، موتور را سریعاً از مدار جدا میکند تا از آسیب سیمپیچ جلوگیری شود.
این کلید کاملاً با کنتاکتورهای سری TeSys D شامل مدلهای LC1D09، LC1D12، LC1D18، LC1D25 و LC1D32 سازگار است و امکان استفاده در استارتر مستقیم موتور (DOL) را فراهم میکند.
شرکت صنعت روز این محصول را بهصورت اورجینال و دارای گارانتی ۱۸ ماهه اشنایدر الکتریک عرضه میکند. علاوهبر اصالت کالا، مشاوره فنی تخصصی، تحویل سریع و پشتیبانی حرفهای نیز ارائه میشود که خریدی امن و مطمئن برای پروژههای صنعتی فراهم میسازد.
