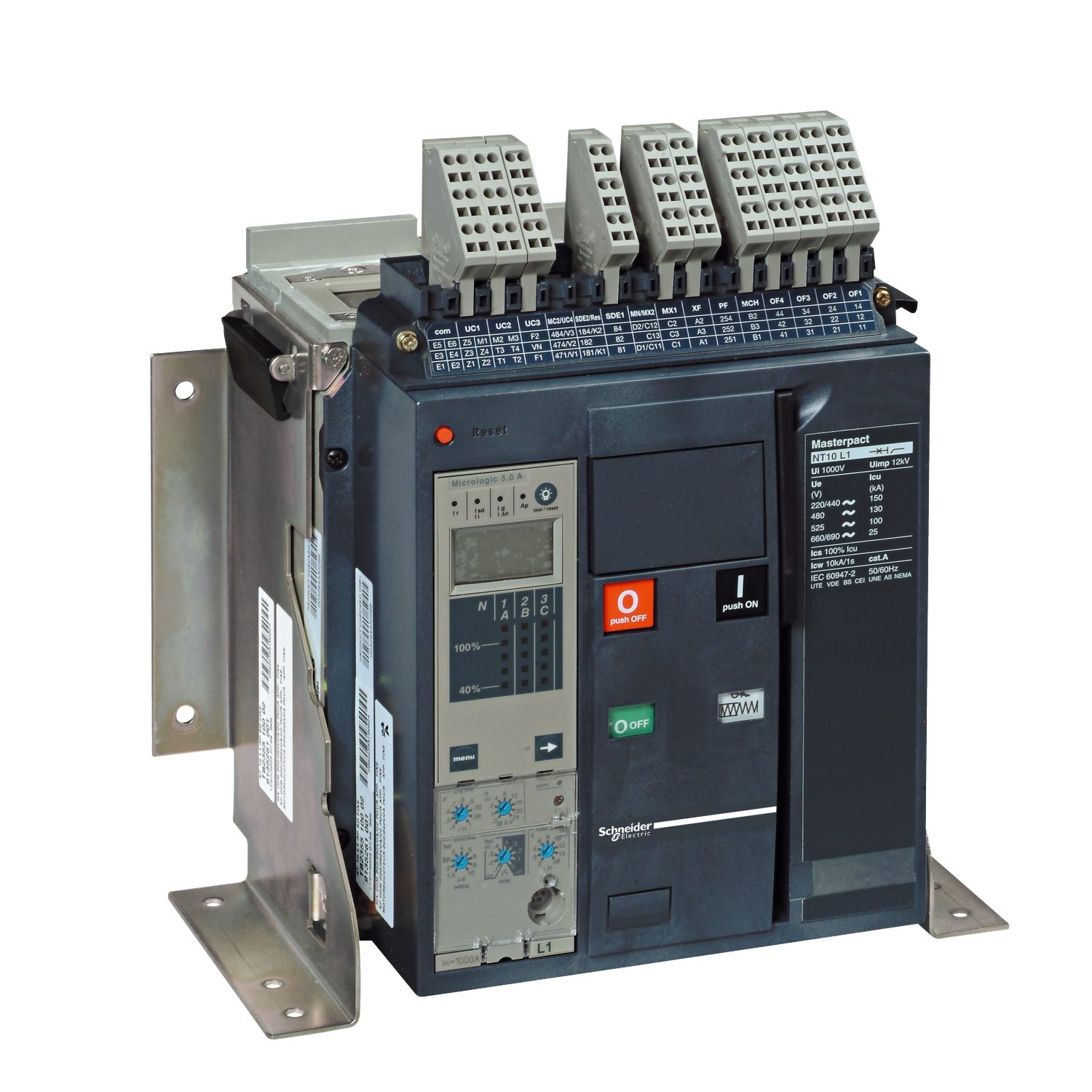

کليد هوایی اشنایدر الکتریک 630 آمپر سه پل فیکس سری NT قدرت قطع 50KA
تماس بگیرید
کليد هوایی اشنایدر الکتریک
واحدهای حفاظت میکرولوجیک در سه دسته آمپر متر A، توان P و هارمونیک H تقسیم بندی میشوند و در هر دسته 3 نوع حفاظت 5، 6 و 7 موجود هستند. دستهآمپر متر Aعلاوه بر حفاظت های فوق، حفاظت پایه 2 را نیز دارا میباشد.
توضیحات
کليد هوایی اشنایدر الکتریک 630 آمپر
کليد هوایی اشنایدر الکتریک 630 آمپر سه پل فیکس سری NT قدرت قطع 50KA
کلیدهای هوایی اشنایدر الکتریک به دو دسته NT و NW تقسیم می شوند؛ دسته NT از 630 تا 1600 آمپر و دسته NW از 800 تا 6300 آمپر تولید می شوند.
Circuit breaker Masterpact NT06H2 – 630 A – 3 poles – fixed – w/o trip unit
| range of product |
Masterpact NT
|
|
|---|---|---|
| product or component type |
Basic frame
|
|
| device short name |
Masterpact NT06
|
|
| circuit breaker name |
Masterpact NT06H2
|
|
| poles description |
3P
|
|
| network type |
AC
|
|
| breaking capacity code |
H2
|
|
| suitability for isolation |
Yes conforming to IEC 60947-2
|
|
| utilisation category |
Category B
|
network frequency |
50/60 Hz
|
|
|---|---|---|
| control type |
Push-button
|
|
| mounting mode |
Fixed
|
|
| [In] rated current |
630 A at 40 °C
|
|
| [Ui] rated insulation voltage |
1000 V AC 50/60 Hz conforming to IEC 60947-2
|
|
| [Uimp] rated impulse withstand voltage |
12 kV conforming to IEC 60947-2
|
|
| [Icm] rated short-circuit making capacity |
88 kA 525 V AC at 50/60 Hz
88 kA 690 V AC at 50/60 Hz 105 kA 220/415 V AC at 50/60 Hz 105 kA 440 V AC at 50/60 Hz |
|
| [Ue] rated operational voltage |
690 V AC 50/60 Hz conforming to IEC 60947-2
|
|
| circuit breaker CT rating |
630 A
|
|
breaking capacity |
42 kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2
42 kA Icu at 690 V AC 50/60 Hz conforming to IEC 60947-2 50 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 50 kA Icu at 220…240 V AC 50/60 Hz conforming to IEC 60947-2 50 kA Icu at 380…415 V AC 50/60 Hz conforming to IEC 60947-2 |
|
| [Ics] rated service breaking capacity |
42 kA at 525 V AC 50/60 Hz conforming to IEC 60947-2
42 kA at 690 V AC 50/60 Hz conforming to IEC 60947-2 50 kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 50 kA at 220/415 V AC 50/60 Hz conforming to IEC 60947-2 |
|
| protection type |
Without protection
|
|
| mechanical durability |
12500 cycles without maintenance conforming to IEC 60947-2
|
|
| electrical durability |
3000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 AC-23A: 3000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 AC-23A: 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 AC-3: 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 |
|
| connection pitch |
70 mm
|
|
| [Icw] rated short-time withstand current |
20 kA 3 s conforming to IEC 60947-2
42 kA 0.5 s conforming to IEC 60947-2 42 kA 1 s conforming to IEC 60947-2 |
