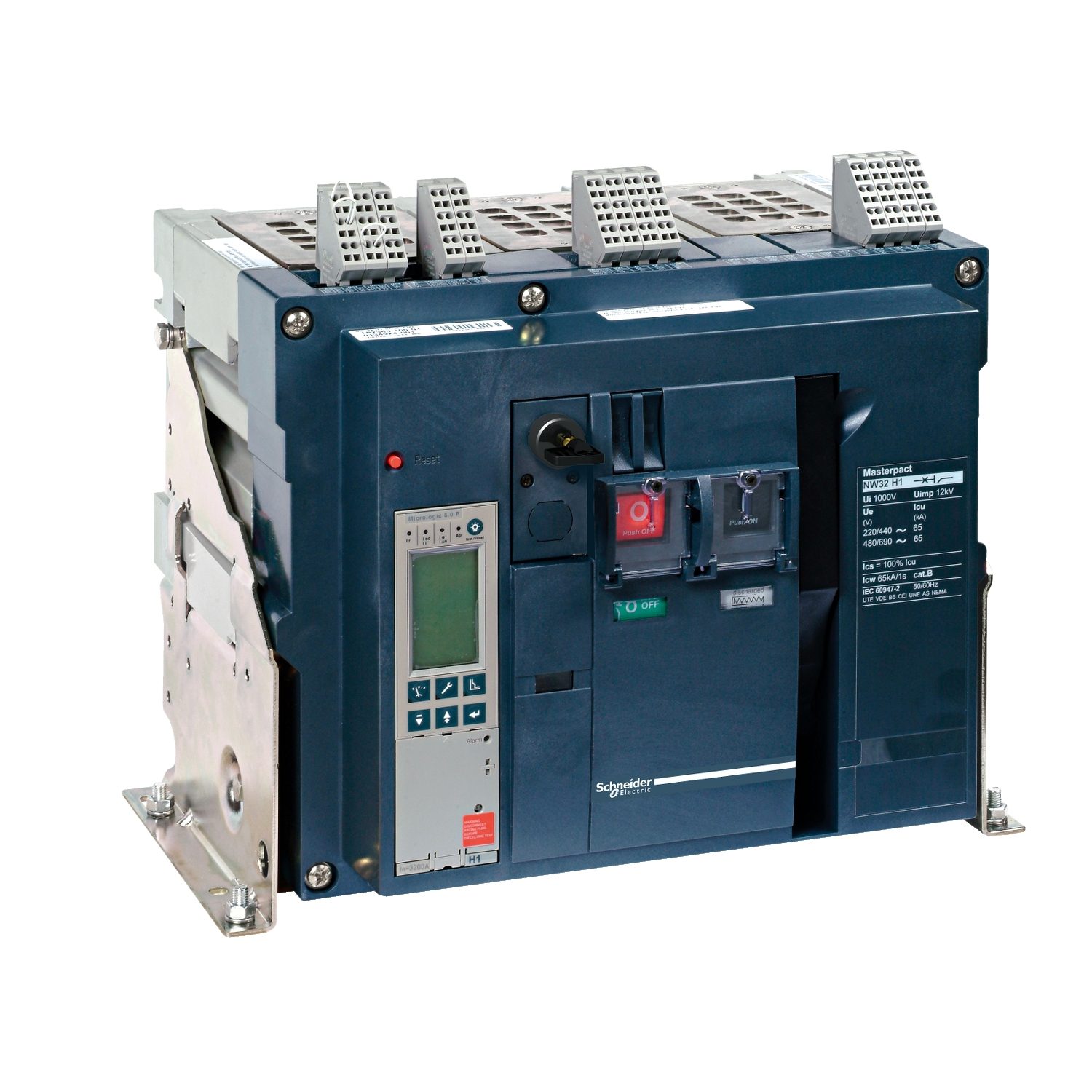

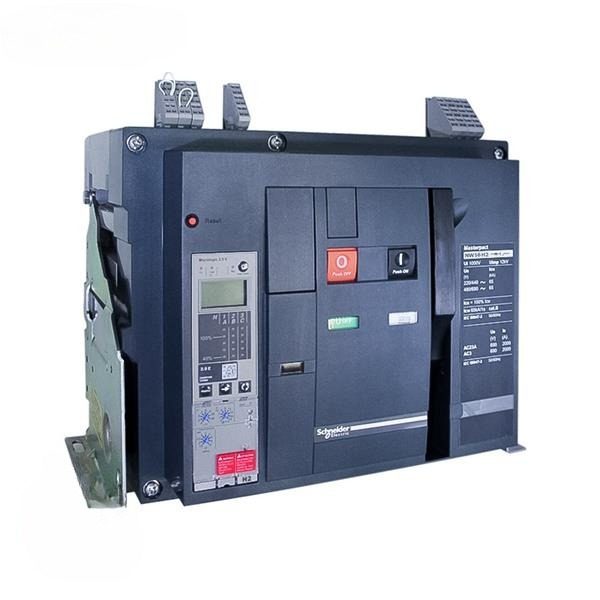

کلید هوایی اشنایدر ۴۰۰۰ آمپر سه پل NW فیکس ۶۵KA
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| سری محصول | MasterPact NW |
| کد فنی اروپایی | 48092 |
| کد فنی ترکیهای | NW40H13PML2EFHH |
| کد فنی آسیایی | NW40H13PML2EFHHXX |
| نوع کلید | هوایی (ACB) |
| تعداد پل | چهار پل (3P) |
| نوع نصب | فیکس (Fixed Type) |
| جریان نامی (In) | 4000 آمپر |
| قابلیت تنظیم جریان (Ir) | بین 1600 تا 4000 آمپر (بسته به واحد Micrologic) |
| قدرت قطع اتصال کوتاه (Icu) | 65KA در 415 ولت AC |
| قدرت وصل (Icm) | 143KA – بسته به نوع Micrologic |
| واحد حفاظتی | Micrologic 2.0 / 5.0 / 6.0 |
| ولتاژ نامی عملکرد (Ue) | 690 ولت AC |
| ولتاژ عایقی نامی (Ui) | 1000 ولت |
| فرکانس کاری | 50/60 هرتز |
| کلاس عملکرد | کلاس B یا S |
| نوع عملکرد قطع | دستی (با قابلیت افزودن موتور فنر شارژ) |
| طول عمر مکانیکی | تا 20,000 سیکل |
| طول عمر الکتریکی | تا 10,000 سیکل در بار کامل |
| نوع اتصال | ترمینال پیچی یا باسبار |
| قابلیت اتصال لوازم جانبی | دارد (موتور فنر، آندر ولتاژ، شنت، کلید تست و…) |
| قابلیت نصب ماژول ارتباطی | دارد (Modbus، Ethernet، Profibus و…) |
| درجه حفاظت بدنه (IP) | IP40 در تابلو استاندارد |
| دمای کاری مجاز | از -25 تا +70 درجه سانتیگراد |
| نشانگر وضعیت قطع/وصل | دارد (مکانیکی و الکترونیکی) |
| قابلیت قفلگذاری ایمنی (Locking) | دارد – مکانیکی یا با تجهیزات جانبی |
| وزن تقریبی | حدود 55 تا 62 کیلوگرم – بسته به تجهیزات نصبشده |
| ابعاد تقریبی (ارتفاع × عرض × عمق) | حدود 420×520×230 میلیمتر |
| گارانتی | 18 ماه گارانتی شرکتی معتبر |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کليد هوایی اشنایدر 4000 آمپر سه پل NW فیکس 65KA با کدفنی NW40H13PML2EFHH گزینهای مهندسیشده و فوقحرفهای برای حفاظت از شبکههای توزیع با ظرفیت بالا است. این کلید با طراحی چهار پل، عملکرد دقیق حفاظتی و قابلیت سازگاری با سیستمهای مانیتورینگ هوشمند، ایمنی پایدار و کنترل پیشرفته را در پروژههای صنعتی، نیروگاهی و زیرساختی تضمین میکند.
شرایط ارسال کالا
صنعت روز
تماس بگیرید
موجود در انبار
ارسال توسط صنعت روز
کلید هوایی اشنایدر ۴۰۰۰ آمپر سه پل NW فیکس 65KA؛ امنیت بالا برای شبکههای توزیع پرقدرت
کلید هوایی اشنایدر ۴۰۰۰ آمپر سه پل فیکس NW با قدرت قطع 65KA یکی از تجهیزات کلیدی در حفاظت پیشرفته سیستمهای توزیع برق صنعتی و زیرساختی است. این کلید با طراحی قدرتمند و ظرفیت بالا، در کارخانههای بزرگ، ایستگاههای برق، پالایشگاهها، پروژههای ساختمانی عظیم و تأسیسات حیاتی مورد استفاده قرار میگیرد.
ساختار سه پل آن برای مدیریت مدارهای سهفاز بدون نیاز به نول طراحی شده و با کاهش حجم تابلو، نصب آسانتری نسبت به مدلهای چهار پل دارد. همچنین توان قطع اتصال کوتاه معادل 65KA در ولتاژ ۴۱۵ ولت AC تضمین میکند که این کلید در برابر اتصالهای ناگهانی و شدید عملکردی سریع و ایمن داشته باشد.
نصب فیکس در این مدل، پایداری بالا و استقرار دائمی در تابلوهای فشار ضعیف را ممکن میسازد. این ویژگی باعث میشود کلید در شرایط بار سنگین، لرزشهای صنعتی یا شوکهای لحظهای، همچنان عملکرد مطمئن و بدون وقفهای داشته باشد.
واحد حفاظتی Micrologic نصبشده روی این کلید، قابلیت تنظیم دقیق پارامترهای حفاظتی مانند Ir، Isd، Ii و Earth Fault را فراهم میسازد. این سطح از کنترل، اپراتور را قادر میسازد تا رفتار کلید را دقیقاً مطابق با نیاز شبکه تنظیم کرده و از بروز آسیبهای ثانویه جلوگیری کند.
کلید هوایی ۴۰۰۰ آمپر NW با تجهیزات جانبی متعددی همچون موتور فنر شارژ، آندر ولتاژ، شنت تریپ، کلید تست و ماژولهای ارتباطی قابل ارتقاء است. این ماژولها امکان اتصال کلید به سیستمهای هوشمند مدیریت انرژی (BMS) و مانیتورینگ لحظهای را فراهم میکنند.
این مدل مطابق با الزامات سختگیرانه استاندارد بینالمللی IEC 60947-2 طراحی شده و مقاومت بالایی در برابر دما، گردوغبار، نویز الکترومغناطیسی و لرزش صنعتی دارد. همچنین عمر مکانیکی بالا و عملکرد پایدار در محیطهای پرچالش، آن را به یکی از محبوبترین گزینهها برای حفاظت در شبکههای فشار ضعیف با جریان بالا تبدیل کرده است.
اگر بهدنبال راهکاری هوشمند، ایمن و مطمئن برای حفاظت مرکزی در سیستم برق پروژههای بزرگ هستید، کلید هوایی اشنایدر ۴۰۰۰ آمپر سه پل NW فیکس 65KA انتخابی مهندسیشده و حرفهای برای عملکرد پایدار و ایمنی بدون وقفه خواهد بود.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| سری محصول | MasterPact NW |
| کد فنی اروپایی | 48092 |
| کد فنی ترکیهای | NW40H13PML2EFHH |
| کد فنی آسیایی | NW40H13PML2EFHHXX |
| نوع کلید | هوایی (ACB) |
| تعداد پل | چهار پل (3P) |
| نوع نصب | فیکس (Fixed Type) |
| جریان نامی (In) | 4000 آمپر |
| قابلیت تنظیم جریان (Ir) | بین 1600 تا 4000 آمپر (بسته به واحد Micrologic) |
| قدرت قطع اتصال کوتاه (Icu) | 65KA در 415 ولت AC |
| قدرت وصل (Icm) | 143KA – بسته به نوع Micrologic |
| واحد حفاظتی | Micrologic 2.0 / 5.0 / 6.0 |
| ولتاژ نامی عملکرد (Ue) | 690 ولت AC |
| ولتاژ عایقی نامی (Ui) | 1000 ولت |
| فرکانس کاری | 50/60 هرتز |
| کلاس عملکرد | کلاس B یا S |
| نوع عملکرد قطع | دستی (با قابلیت افزودن موتور فنر شارژ) |
| طول عمر مکانیکی | تا 20,000 سیکل |
| طول عمر الکتریکی | تا 10,000 سیکل در بار کامل |
| نوع اتصال | ترمینال پیچی یا باسبار |
| قابلیت اتصال لوازم جانبی | دارد (موتور فنر، آندر ولتاژ، شنت، کلید تست و…) |
| قابلیت نصب ماژول ارتباطی | دارد (Modbus، Ethernet، Profibus و…) |
| درجه حفاظت بدنه (IP) | IP40 در تابلو استاندارد |
| دمای کاری مجاز | از -25 تا +70 درجه سانتیگراد |
| نشانگر وضعیت قطع/وصل | دارد (مکانیکی و الکترونیکی) |
| قابلیت قفلگذاری ایمنی (Locking) | دارد – مکانیکی یا با تجهیزات جانبی |
| وزن تقریبی | حدود 55 تا 62 کیلوگرم – بسته به تجهیزات نصبشده |
| ابعاد تقریبی (ارتفاع × عرض × عمق) | حدود 420×520×230 میلیمتر |
| گارانتی | 18 ماه گارانتی شرکتی معتبر |
