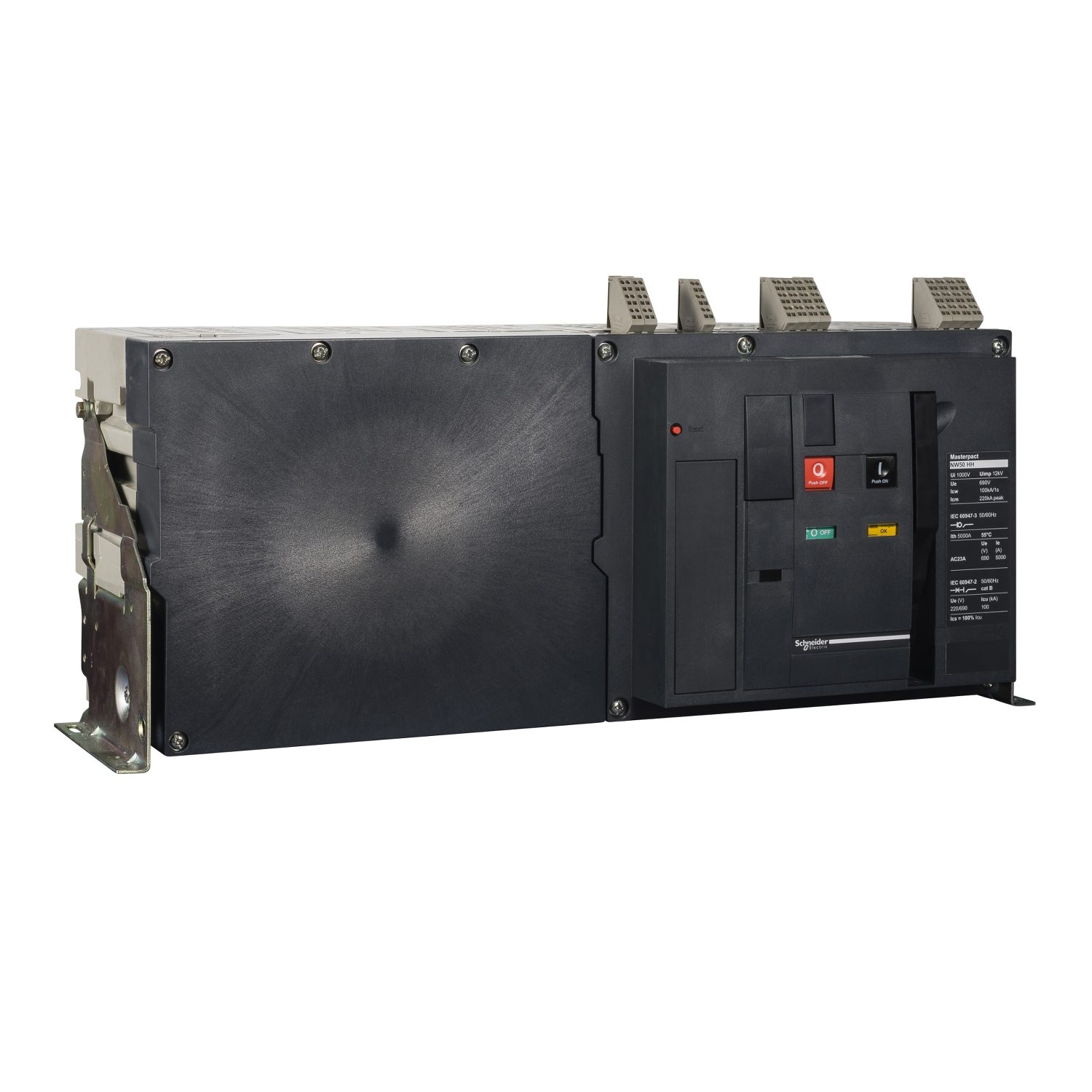

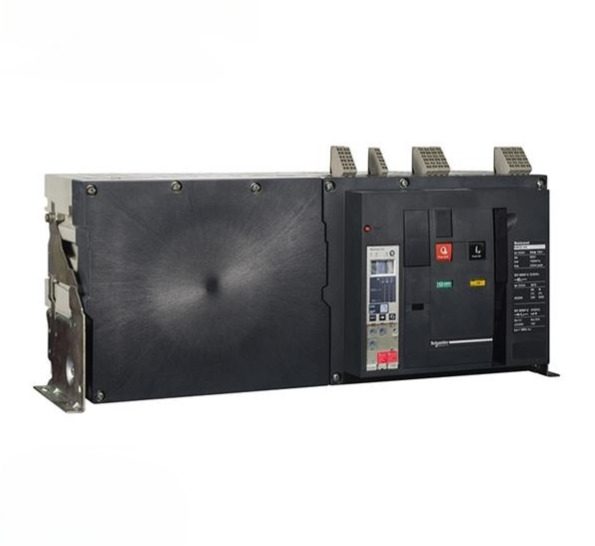

کلید هوایی اشنایدر ۶۳۰۰ آمپر سه پل NW فیکس ۱۰۰KA
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| سری محصول | MasterPact NW |
| کد فنی اروپایی | 48118 |
| کد فنی ترکیهای | NW63H13PML2EFHH |
| کد فنی آسیایی | NW63H13PML2EFHHXX |
| نوع کلید | هوایی (ACB) |
| تعداد پل | سه پل (3P) |
| نوع نصب | فیکس (Fixed Type) |
| جریان نامی (In) | 6300 آمپر |
| قابلیت تنظیم جریان (Ir) | بین 2500 تا 6300 آمپر (بسته به نوع واحد حفاظتی) |
| قدرت قطع اتصال کوتاه (Icu) | 100KA در 415 ولت AC |
| قدرت وصل (Icm) | 220KA |
| واحد حفاظتی | Micrologic 6.0 یا 7.0 |
| ولتاژ نامی عملکرد (Ue) | 690 ولت AC |
| ولتاژ عایقی نامی (Ui) | 1000 ولت |
| فرکانس کاری | 50/60 هرتز |
| کلاس عملکرد | کلاس S یا B |
| نوع عملکرد قطع | دستی (با قابلیت نصب موتور فنر شارژ) |
| طول عمر مکانیکی | تا 20,000 سیکل |
| طول عمر الکتریکی | تا 10,000 سیکل در بار کامل |
| نوع اتصال | باسبار با ترمینال قدرت مستقیم |
| قابلیت اتصال لوازم جانبی | دارد (شنت، آندر ولتاژ، موتور فنر، کلید تست و…) |
| قابلیت نصب ماژول ارتباطی | دارد (Modbus، Ethernet، Profibus و…) |
| درجه حفاظت بدنه (IP) | IP40 در تابلوهای استاندارد |
| دمای کاری مجاز | از -25 تا +70 درجه سانتیگراد |
| نشانگر وضعیت قطع/وصل | دارد – الکترومکانیکی |
| قابلیت قفلگذاری ایمنی (Locking) | دارد – بهصورت مکانیکی و برقی |
| وزن تقریبی | حدود 75 تا 82 کیلوگرم |
| ابعاد تقریبی (ارتفاع × عرض × عمق) | حدود 440×600×280 میلیمتر |
| گارانتی | 18 ماه گارانتی شرکتی معتبر |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کليد هوایی اشنایدر 6300 آمپر سه پل NW فیکس 100KA با کدفنی NW63H13PML2EFHH قدرتمندترین انتخاب برای حفاظت از شبکههای پرظرفیت برق در صنایع فوق سنگین است. این کلید با عملکرد دقیق، قطع لحظهای جریانهای شدید و سازگاری کامل با سیستمهای هوشمند، ایمنی پایدار و بیوقفه را در محیطهای صنعتی تضمین میکند.
شرایط ارسال کالا
صنعت روز
852,000,000 تومان
موجود در انبار
ارسال توسط صنعت روز
کلید هوایی اشنایدر ۶۳۰۰ آمپر سه پل NW فیکس 100KA؛ اوج مهندسی در حفاظت برق صنعتی
کلید هوایی اشنایدر ۶۳۰۰ آمپر سه پل فیکس NW با قدرت قطع 100KA با کدفنی NW63H13PML2EFHH یک راهحل نهایی و فوقحرفهای برای مدیریت و حفاظت در مدارهای برق فشار ضعیف با ظرفیت بسیار بالا است. این مدل در بالاترین رنج جریان در سری MasterPact NW طراحی شده و برای کاربرد در صنایع سنگین، نیروگاهها، مراکز توزیع اصلی، پتروشیمیها، پالایشگاهها و پروژههای زیرساختی بزرگ پیشنهاد میشود.
ظرفیت عبور جریان ۶۳۰۰ آمپر این کلید آن را به یکی از بزرگترین و قدرتمندترین مدلهای موجود در بازار تبدیل کرده است. در کنار این ویژگی، قدرت قطع 100KA در ولتاژ ۴۱۵ ولت AC، اطمینان کامل از ایمنی شبکه را در برابر شدیدترین اتصال کوتاهها فراهم میسازد. ساختار سه پل نیز برای حفاظت کامل سیستمهای سهفاز طراحی شده و فضای کمتری در تابلو اشغال میکند.
نصب فیکس (Fixed Type) برای پروژههایی که نیاز به پایداری بالا و نصب دائم دارند، بهترین انتخاب محسوب میشود. کلید در محفظه تابلو بهصورت دائم و محکم مستقر میشود و در برابر لرزش، دما و نوسانات بار کاملاً پایدار عمل میکند.
این مدل بهصورت پیشفرض با واحد حفاظتی Micrologic نسل ۶ یا ۷ ارائه میشود که قابلیت تنظیم دقیق پارامترهای حفاظتی مانند جریان نامی، جریان لحظهای، تاخیر زمانی، خطای زمین و ثبت رویدادها را دارد. این واحد حفاظتی هوشمند با سیستمهای مانیتورینگ انرژی و مدیریت هوشمند (BMS) کاملاً سازگار است و از طریق ماژولهای ارتباطی قابل توسعه مانند Modbus، Ethernet، Profibus به سایر تجهیزات متصل میشود.
طراحی مکانیکی و الکترونیکی این کلید بر اساس استاندارد بینالمللی IEC 60947-2 صورت گرفته و مقاومت بالایی در برابر عوامل محیطی نظیر گردوغبار، گرما، شوک الکتریکی و نویز صنعتی دارد. عمر مکانیکی بالا (تا ۲۰۰۰۰ سیکل) و دوام الکتریکی قابلتوجه، تضمین میکند که این کلید برای سالها بدون نیاز به تعویض، عملکرد پایداری ارائه خواهد داد.
کلید هوایی اشنایدر ۶۳۰۰ آمپر سه پل NW فیکس 100KA انتخابی هوشمندانه و قدرتمند برای مهندسانی است که به دنبال ایمنی، ظرفیت بالا و یکپارچگی سیستمهای برق صنعتی در بالاترین سطح جهانی هستند.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| سری محصول | MasterPact NW |
| کد فنی اروپایی | 48118 |
| کد فنی ترکیهای | NW63H13PML2EFHH |
| کد فنی آسیایی | NW63H13PML2EFHHXX |
| نوع کلید | هوایی (ACB) |
| تعداد پل | سه پل (3P) |
| نوع نصب | فیکس (Fixed Type) |
| جریان نامی (In) | 6300 آمپر |
| قابلیت تنظیم جریان (Ir) | بین 2500 تا 6300 آمپر (بسته به نوع واحد حفاظتی) |
| قدرت قطع اتصال کوتاه (Icu) | 100KA در 415 ولت AC |
| قدرت وصل (Icm) | 220KA |
| واحد حفاظتی | Micrologic 6.0 یا 7.0 |
| ولتاژ نامی عملکرد (Ue) | 690 ولت AC |
| ولتاژ عایقی نامی (Ui) | 1000 ولت |
| فرکانس کاری | 50/60 هرتز |
| کلاس عملکرد | کلاس S یا B |
| نوع عملکرد قطع | دستی (با قابلیت نصب موتور فنر شارژ) |
| طول عمر مکانیکی | تا 20,000 سیکل |
| طول عمر الکتریکی | تا 10,000 سیکل در بار کامل |
| نوع اتصال | باسبار با ترمینال قدرت مستقیم |
| قابلیت اتصال لوازم جانبی | دارد (شنت، آندر ولتاژ، موتور فنر، کلید تست و…) |
| قابلیت نصب ماژول ارتباطی | دارد (Modbus، Ethernet، Profibus و…) |
| درجه حفاظت بدنه (IP) | IP40 در تابلوهای استاندارد |
| دمای کاری مجاز | از -25 تا +70 درجه سانتیگراد |
| نشانگر وضعیت قطع/وصل | دارد – الکترومکانیکی |
| قابلیت قفلگذاری ایمنی (Locking) | دارد – بهصورت مکانیکی و برقی |
| وزن تقریبی | حدود 75 تا 82 کیلوگرم |
| ابعاد تقریبی (ارتفاع × عرض × عمق) | حدود 440×600×280 میلیمتر |
| گارانتی | 18 ماه گارانتی شرکتی معتبر |
