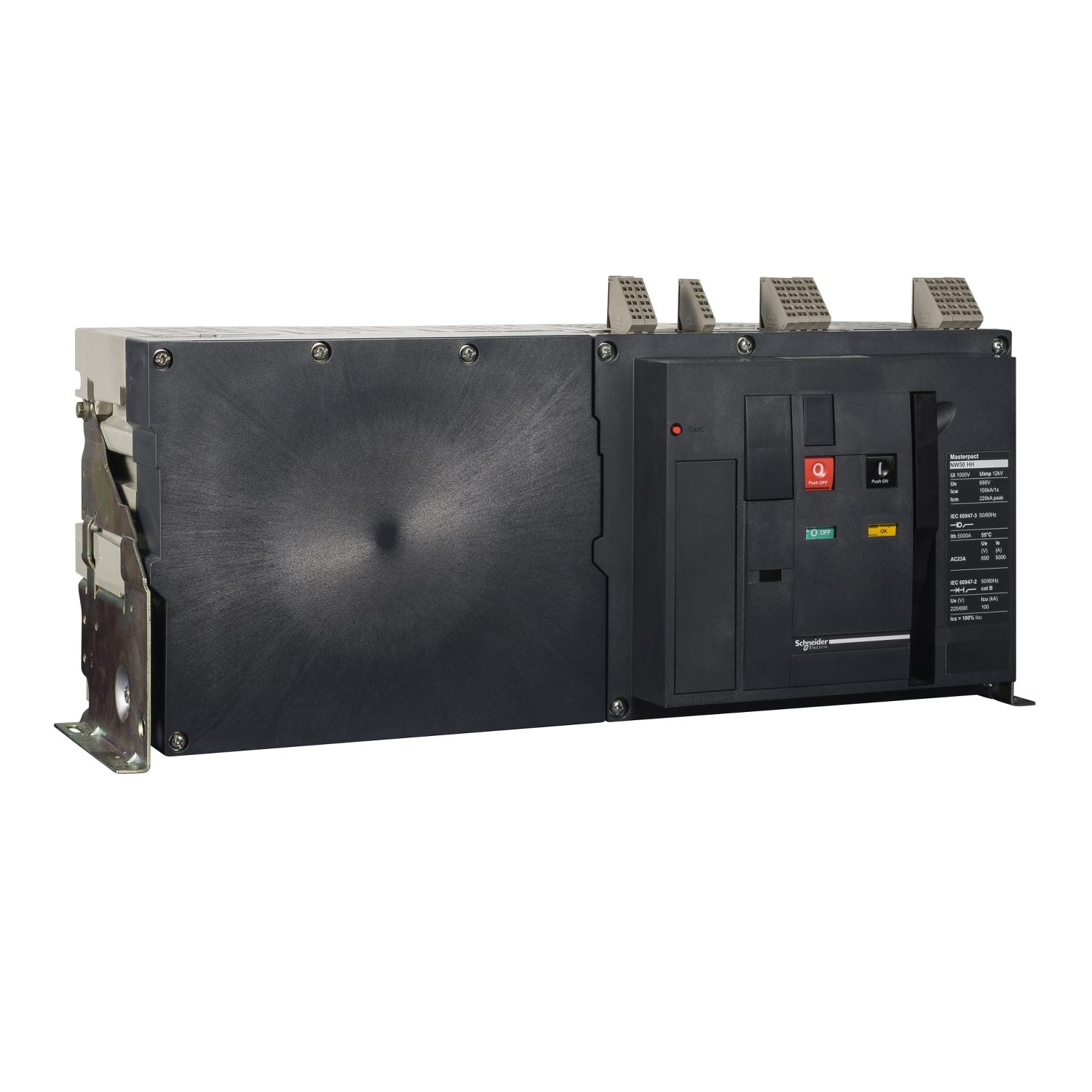

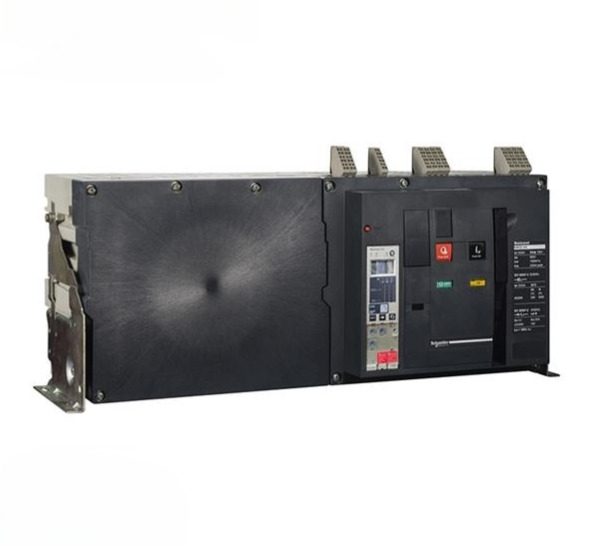

کلید هوایی اشنایدر ۶۳۰۰ آمپر سه پل NW فیکس ۱۵۰KA
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| سری محصول | MasterPact NW |
| کد فنی اروپایی | 48349 |
| کد فنی ترکیهای | NW63H23PML2EFHH |
| کد فنی آسیایی | NW63H23PML2EFHHXX |
| نوع کلید | هوایی (ACB) |
| تعداد پل | سه پل (3P) |
| نوع نصب | فیکس (Fixed Type) |
| جریان نامی (In) | 6300 آمپر |
| قابلیت تنظیم جریان (Ir) | بین 2500 تا 6300 آمپر (بسته به نوع Micrologic) |
| قدرت قطع اتصال کوتاه (Icu) | 150KA در 415 ولت AC |
| قدرت وصل (Icm) | 330KA |
| واحد حفاظتی | Micrologic 6.0 یا 7.0 |
| ولتاژ نامی عملکرد (Ue) | 690 ولت AC |
| ولتاژ عایقی نامی (Ui) | 1000 ولت |
| فرکانس کاری | 50/60 هرتز |
| کلاس عملکرد | کلاس B یا S |
| نوع عملکرد قطع | دستی (با قابلیت نصب موتور فنر شارژ) |
| طول عمر مکانیکی | تا 20,000 سیکل |
| طول عمر الکتریکی | تا 10,000 سیکل در بار کامل |
| نوع اتصال | باسبار مستقیم با رابط قدرت |
| قابلیت اتصال لوازم جانبی | دارد (موتور فنر، آندر ولتاژ، شنت تریپ، نشانگر و…) |
| قابلیت نصب ماژول ارتباطی | دارد (Modbus، Profibus، Ethernet و…) |
| درجه حفاظت بدنه (IP) | IP40 در تابلوهای استاندارد |
| دمای کاری مجاز | از -25 تا +70 درجه سانتیگراد |
| نشانگر وضعیت قطع/وصل | دارد – مکانیکی و الکترونیکی |
| قابلیت قفلگذاری ایمنی (Locking) | دارد – مکانیکی و برقی |
| وزن تقریبی | حدود 80 تا 88 کیلوگرم |
| ابعاد تقریبی (ارتفاع × عرض × عمق) | حدود 460×620×285 میلیمتر |
| گارانتی | 18 ماه گارانتی شرکتی معتبر |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کليد هوایی اشنایدر 6300 آمپر سه پل NW فیکس 150KA با کدفنی NW63H23PML2EFHH نقطه اوج مهندسی حفاظتی در سیستمهای برق صنعتی سنگین است. این کلید با قدرت فوقالعاده در مهار جریانهای شدید، مناسبترین انتخاب برای تأسیسات حساس، پایگاههای انرژی و پروژههای زیرساختی با ریسک بالا محسوب میشود.
شرایط ارسال کالا
صنعت روز
891,000,000 تومان
موجود در انبار
ارسال توسط صنعت روز
کلید هوایی اشنایدر ۶۳۰۰ آمپر سه پل NW فیکس 150KA؛ نقطه اوج حفاظت در توزیع برق صنعتی
کلید هوایی اشنایدر ۶۳۰۰ آمپر سه پل فیکس NW با قدرت قطع 150KA با کد فنی NW63H23PML2EFHH یکی از پیشرفتهترین و قدرتمندترین کلیدهای حفاظتی در رده فشار ضعیف است که برای تأمین امنیت مدارهای فوقسنگین و حیاتی در زیرساختهای صنعتی طراحی شده است. این مدل بالاترین ظرفیت جریان را در سری MasterPact NW ارائه میدهد و در پروژههای فوق پیشرفته نظیر پالایشگاهها، پتروشیمیها، ایستگاههای نیرو، مراکز دیتا با حساسیت بالا و صنایع انرژی محور استفاده میشود.
توان عبور ۶۳۰۰ آمپر جریان دائم بههمراه قدرت قطع 150KA در ولتاژ ۴۱۵ ولت AC، نشاندهنده توان استثنایی این کلید در مقابله با شدیدترین اتصال کوتاههای ناگهانی است. این ویژگی تضمین میکند که هیچ رخداد الکتریکی مخربی در شبکه باقی نمیماند و تجهیزات حیاتی، بدون اختلال و آسیب به عملکرد خود ادامه میدهند.
ساختار سه پل (3P) این مدل برای شبکههای سهفاز طراحی شده که فاقد نول هستند، و طراحی آن بهصورت فیکس (Fixed Type) باعث نصب دائم، استحکام بالا و عملکرد پایدار در تابلوهای فشار ضعیف میشود.
این کلید بهصورت پیشفرض مجهز به واحد حفاظتی Micrologic 6.0 یا ۷.۰ است که به اپراتور امکان تنظیم دقیق حفاظت طولانیمدت، کوتاهمدت، جریان لحظهای و خطای زمین را میدهد. همچنین این واحد توانایی ثبت و ذخیره رویدادهای حفاظتی، پایش جریان، ولتاژ و ارسال اطلاعات به سیستمهای مانیتورینگ هوشمند (مانند SCADA و BMS) را داراست.
قابلیت اتصال به پروتکلهای ارتباطی Modbus، Profibus، Ethernet از این کلید یک محصول مدرن و یکپارچهپذیر ساخته است که در سیستمهای پیشرفته انرژی بهراحتی یکپارچه میشود. این مدل همچنین با طیف گستردهای از لوازم جانبی مانند موتور فنر شارژ، آندر ولتاژ، شنت تریپ، کلید تست و نشانگر وضعیت هماهنگ است.
طراحی مکانیکی مقاوم در برابر لرزش، گرما، گردوغبار و نویز صنعتی، این محصول را برای کار در سختترین شرایط محیطی مناسب کرده است. کلید با رعایت دقیق استاندارد IEC 60947-2 ساخته شده و عمر طولانی مکانیکی و الکتریکی آن، تضمینکننده عملکرد پایدار تا سالها خواهد بود.
اگر پروژهای دارید که امنیت و پایداری برق در آن غیرقابل مصالحه است، کلید هوایی اشنایدر ۶۳۰۰ آمپر سه پل NW فیکس 150KA بهترین انتخابی است که میتوانید به آن تکیه کنید.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| سری محصول | MasterPact NW |
| کد فنی اروپایی | 48349 |
| کد فنی ترکیهای | NW63H23PML2EFHH |
| کد فنی آسیایی | NW63H23PML2EFHHXX |
| نوع کلید | هوایی (ACB) |
| تعداد پل | سه پل (3P) |
| نوع نصب | فیکس (Fixed Type) |
| جریان نامی (In) | 6300 آمپر |
| قابلیت تنظیم جریان (Ir) | بین 2500 تا 6300 آمپر (بسته به نوع Micrologic) |
| قدرت قطع اتصال کوتاه (Icu) | 150KA در 415 ولت AC |
| قدرت وصل (Icm) | 330KA |
| واحد حفاظتی | Micrologic 6.0 یا 7.0 |
| ولتاژ نامی عملکرد (Ue) | 690 ولت AC |
| ولتاژ عایقی نامی (Ui) | 1000 ولت |
| فرکانس کاری | 50/60 هرتز |
| کلاس عملکرد | کلاس B یا S |
| نوع عملکرد قطع | دستی (با قابلیت نصب موتور فنر شارژ) |
| طول عمر مکانیکی | تا 20,000 سیکل |
| طول عمر الکتریکی | تا 10,000 سیکل در بار کامل |
| نوع اتصال | باسبار مستقیم با رابط قدرت |
| قابلیت اتصال لوازم جانبی | دارد (موتور فنر، آندر ولتاژ، شنت تریپ، نشانگر و…) |
| قابلیت نصب ماژول ارتباطی | دارد (Modbus، Profibus، Ethernet و…) |
| درجه حفاظت بدنه (IP) | IP40 در تابلوهای استاندارد |
| دمای کاری مجاز | از -25 تا +70 درجه سانتیگراد |
| نشانگر وضعیت قطع/وصل | دارد – مکانیکی و الکترونیکی |
| قابلیت قفلگذاری ایمنی (Locking) | دارد – مکانیکی و برقی |
| وزن تقریبی | حدود 80 تا 88 کیلوگرم |
| ابعاد تقریبی (ارتفاع × عرض × عمق) | حدود 460×620×285 میلیمتر |
| گارانتی | 18 ماه گارانتی شرکتی معتبر |
