| برگه داده محصول |

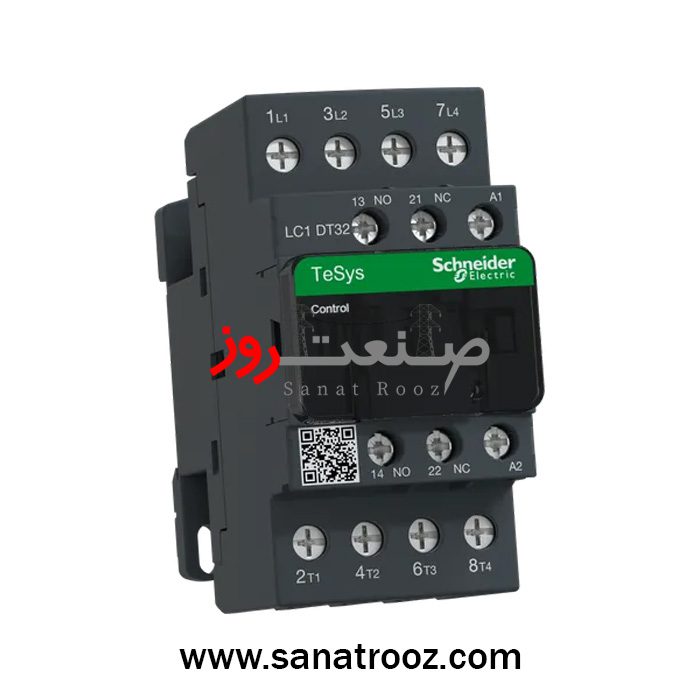

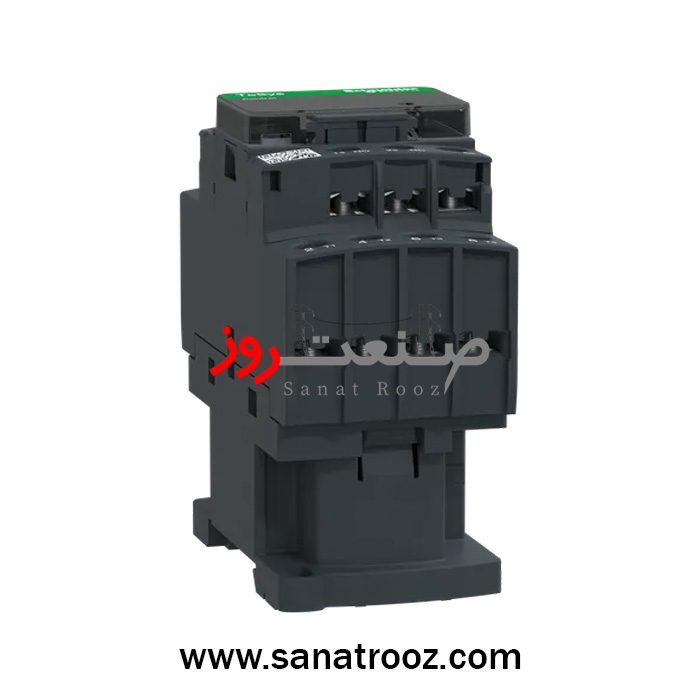

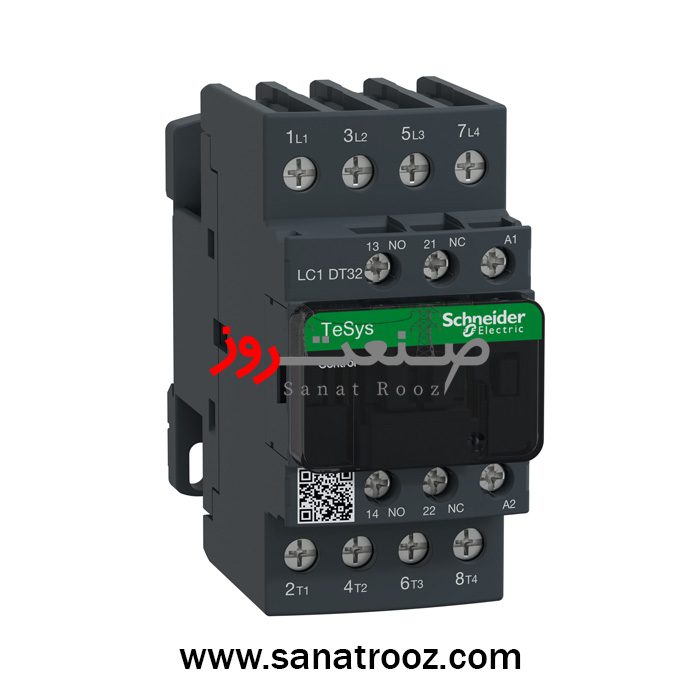

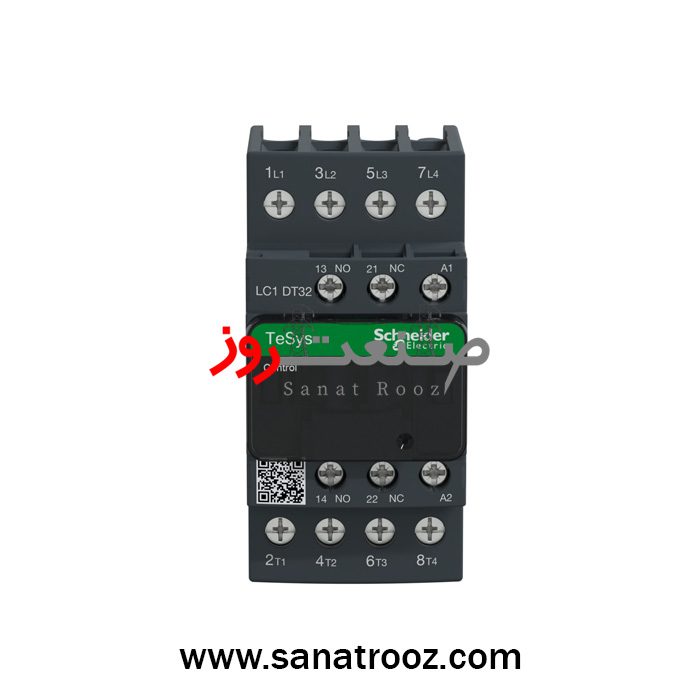

کنتاکتور TeSys Deca – 4 پل (4NO) – AC-1 – <= 440 ولت 32 آمپر – 220 ولت AC سیم‌پیچ LC1DT32M7 |
| محدوده |
سری TeSys Deca |
| نوع محصول یا قطعه |
کنتاکتور |
| نام مختصر دستگاه |
LC1D |
| کاربرد کنتاکتور |
بار مقاومتی |
| دسته استفاده |
AC-1، AC-3، AC-3e، AC-4 |
| تعداد پل‌ها |
4 پل |
| ولتاژ عملیاتی نامی [Ue] |
مدار قدرت: <= 690 ولت AC، 25…400 هرتز |
| جریان عملیاتی نامی [Ie] |
32 آمپر در دمای کمتر از 60 درجه سانتی‌گراد، <= 440 ولت AC، AC-1 برای مدار قدرت |
| ولتاژ مدار کنترل [Uc] |

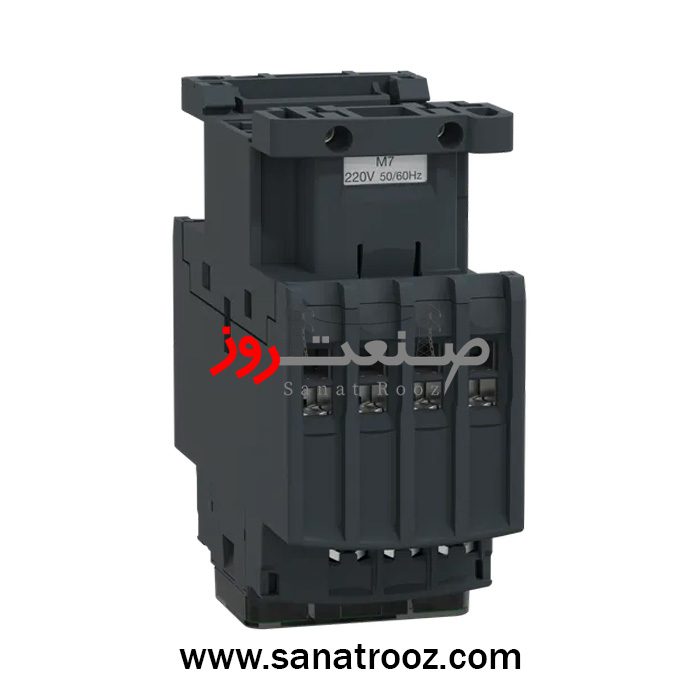

220 ولت AC، 50/60 هرتز |
| ترکیب تماس پل |
4NO |
| پوشش محافظ |
دارد |
| جریان حرارتی نامی در هوای آزاد [Ith] |
10 آمپر در 60 درجه سانتی‌گراد برای مدار سیگنالینگ، 32 آمپر در 60 درجه سانتی‌گراد برای مدار قدرت |
| ظرفیت ایجاد جریان نامی [Irms] |
300 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947 |
| ظرفیت قطع نامی |
300 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947 |
| جریان تحمل نامی کوتاه‌مدت [Icw] |
240 آمپر در 40 درجه سانتی‌گراد – 1 ثانیه، 145 آمپر در 40 درجه سانتی‌گراد – 10 ثانیه، 84 آمپر در 40 درجه سانتی‌گراد – 1 دقیقه |
| رده فیوز مرتبط |
50 آمپر gG در <= 690 ولت برای مدار قدرت نوع هماهنگی 1؛ 35 آمپر gG در <= 690 ولت برای مدار قدرت نوع هماهنگی 2 |
| امپدانس متوسط |
2.5 میلی‌اهم – Ith 32 آمپر 50 هرتز برای مدار قدرت |
| اتلاف توان در هر پل |
2.5 وات در AC-1 |
| ولتاژ عایق نامی [Ui] |
مدار قدرت: 690 ولت مطابق با IEC 60947-4-1، 600 ولت مطابق با CSA و UL |
| رده اضافه ولتاژ |
III |
| درجه آلودگی |
3 |
| ولتاژ تحمل ضربه‌ای نامی [Uimp] |
6 کیلوولت مطابق با IEC 60947 |
| دوام مکانیکی |
15 میلیون چرخه |
| دوام الکتریکی |
1 میلیون چرخه 32 آمپر AC-1 در Ue <= 440 ولت |
| نوع مدار کنترل |
AC در 50/60 هرتز |
| توان ورود جریان [VA] |
70 ولت آمپر در 60 هرتز، 70 ولت آمپر در 50 هرتز (ضریب توان 0.75) |
| مصرف توان نگهداری [VA] |
7.5 ولت آمپر در 60 هرتز، 7 ولت آمپر در 50 هرتز (ضریب توان 0.3) |
| اتلاف حرارت |
2 تا 3 وات در 50/60 هرتز |
| زمان عملکرد |
12 تا 22 میلی‌ثانیه برای بسته شدن، 4 تا 19 میلی‌ثانیه برای باز شدن |
| حداکثر نرخ عملکرد |
3600 چرخه در ساعت در دمای 60 درجه سانتی‌گراد |
| اتصالات – ترمینال‌ها |
مدار کنترل: ترمینال‌های پیچ‌دار 1 تا 4 میلی‌متر مربع؛ مدار قدرت: ترمینال‌های پیچ‌دار 2.5 تا 16 میلی‌متر مربع |
| گشتاور سفت کردن |
مدار کنترل: 1.7 نیوتن‌متر؛ مدار قدرت: 1.8 نیوتن‌متر |
| پشتیبانی نصب |

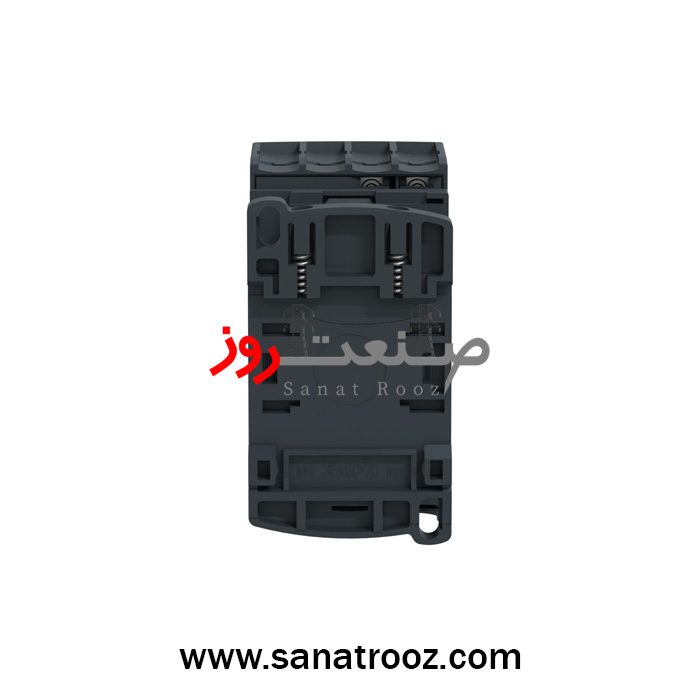

صفحه و ریل |
| استانداردها |
CSA C22.2 No 14، EN 60947-4-1، UL 508، IEC 60335-1 |
| گواهینامه‌های محصول |
UL، CCC، CSA، Marine، UKCA، EAC، CB Scheme |
| درجه حفاظتی IP |
IP20 (برای سطح جلویی) مطابق با IEC 60529 |
| دمای مجاز محیط |
-40 تا 60 درجه سانتی‌گراد، 60 تا 70 درجه سانتی‌گراد با کاهش عملکرد |
| ارتفاع عملیاتی |
0 تا 3000 متر |
| مقاومت در برابر آتش |
850 درجه سانتی‌گراد مطابق با IEC 60695-2-1 |
| مقاومت در برابر شعله |
V1 مطابق با UL 94 |
| مقاومت مکانیکی |
شوک: 10Gn در حالت بسته، 8Gn در حالت باز؛ لرزش: 4Gn در حالت بسته، 2Gn در حالت باز (5…300 هرتز) |
| ابعاد |

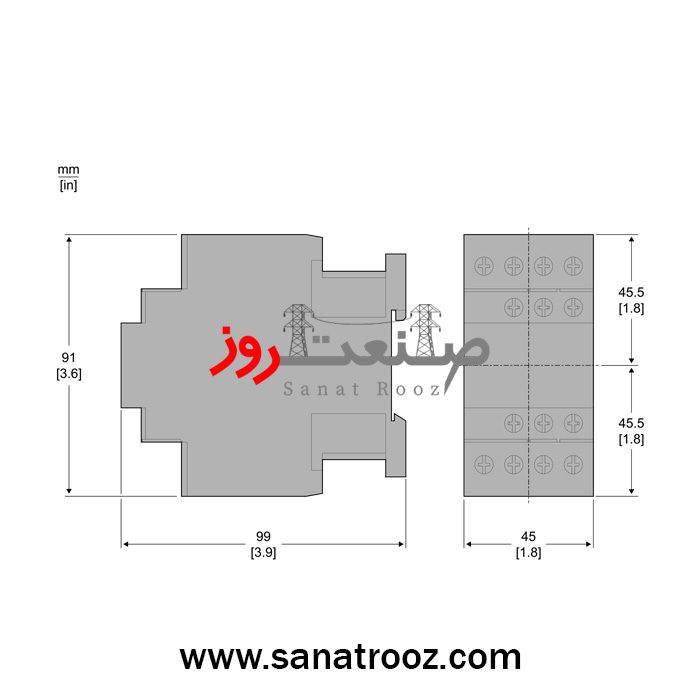

ارتفاع: 91 میلی‌متر، عرض: 45 میلی‌متر، عمق: 99 میلی‌متر |
| وزن خالص |
0.425 کیلوگرم |
| تعداد واحد در بسته‌بندی |
1 واحد |
| ابعاد بسته‌بندی |
ارتفاع: 5.5 سانتی‌متر، عرض: 9.5 سانتی‌متر، طول: 12 سانتی‌متر |
| وزن بسته‌بندی |
0.466 کیلوگرم |
| گارانتی |
18 ماه |
