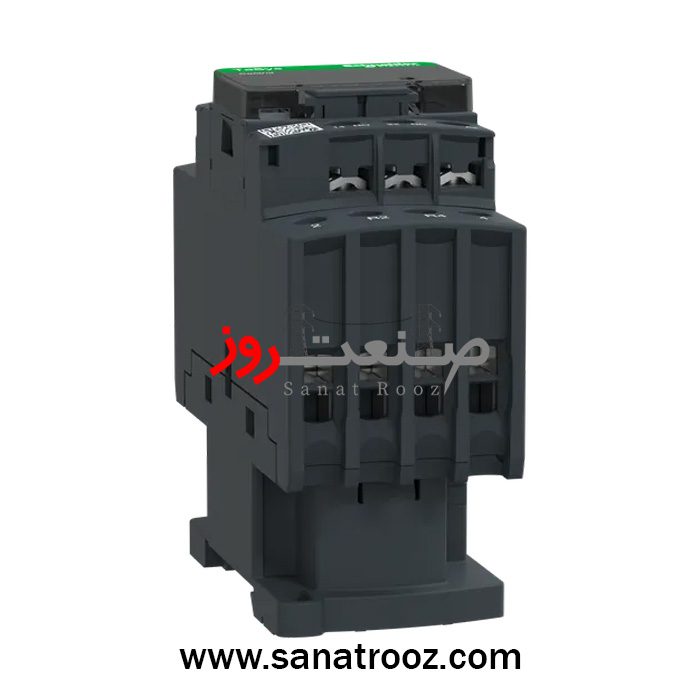

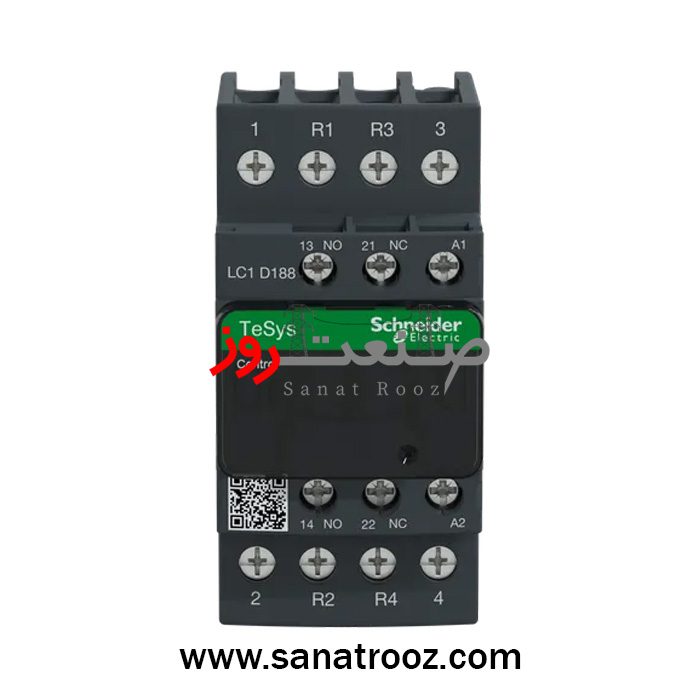

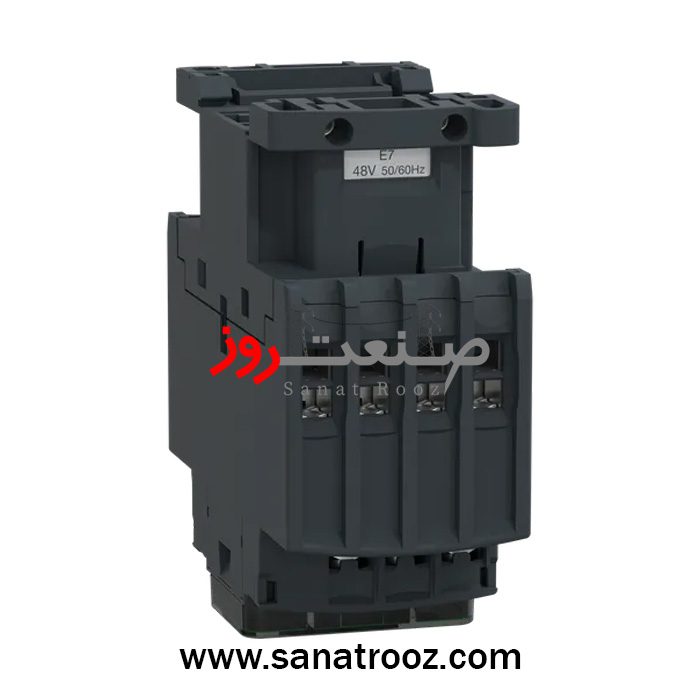

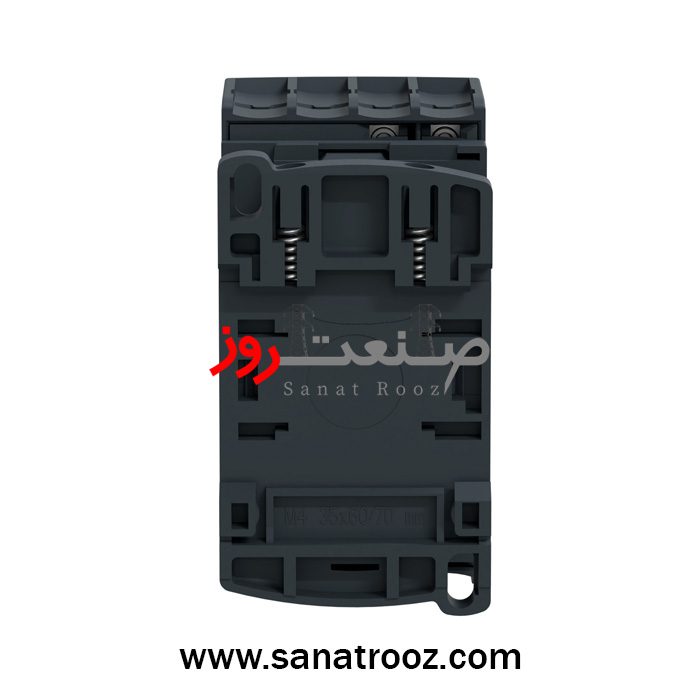

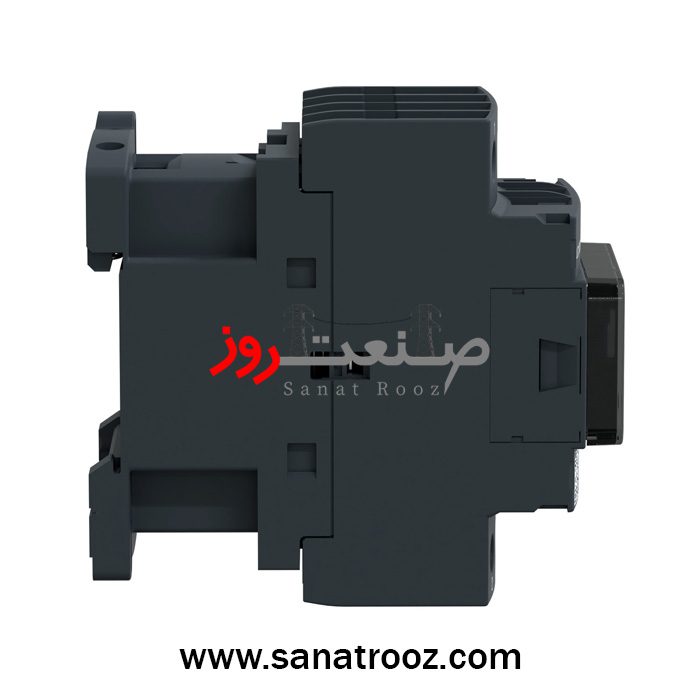

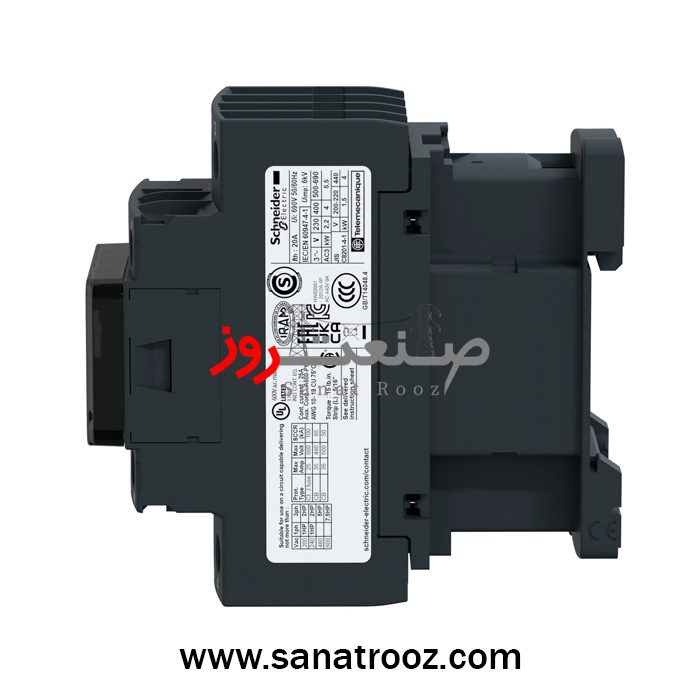

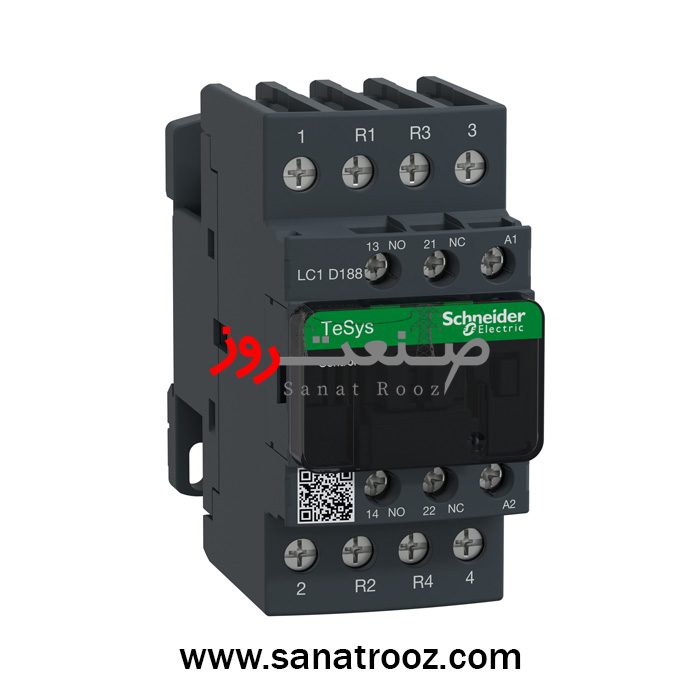

کنتاکتور اشنایدر الکتریک 32 آمپر 4 پل 48 ولت AC
تماس بگیرید
کنتاکتور اشنایدر الکتریک 32 آمپر 4 پل 48 ولت AC با کد فنی LC1D188E7 یک تجهیز صنعتی پرکاربرد برای کنترل و مدیریت مدارهای قدرتی است، این کنتاکتور با توان تحمل جریان 32 آمپر و ولتاژ کنترل 48 ولت AC، مناسب برای مدارهای روشنایی، موتورهای الکتریکی و سیستم‌های تهویه و سرمایش در محیط‌های صنعتی است، طراحی 4 پل این محصول امکان کنترل دقیق‌تر مدارها را فراهم می‌کند و با دوام و طول عمر بالا، عملکرد ایمنی و کارایی در صنایع مختلف مانند خودروسازی، انرژی و کارخانه‌های تولیدی را تضمین می‌کند.
توضیحات
کنتاکتور اشنایدر الکتریک 32 آمپر 4 پل 48 ولت AC: کاربردها، صنایع مورد استفاده و ویژگی‌ها
کنتاکتور اشنایدر الکتریک 32 آمپر 4 پل 48 ولت AC یکی از تجهیزات کاربردی و مطمئن در مدیریت جریان‌های الکتریکی است. این کنتاکتور با قابلیت تحمل جریان 32 آمپر و ولتاژ کنترل 48 ولت AC، برای قطع و وصل کردن مدارهای الکتریکی در محیط‌های صنعتی و تجاری مورد استفاده قرار می‌گیرد.
کاربردها:
- کنترل موتورهای الکتریکی: این کنتاکتور اشنایدر الکتریک 32 آمپر 4 پل 48 ولت AC برای مدیریت جریان موتورهای الکتریکی در سیستم‌های قدرتی و صنعتی استفاده می‌شود.
- سیستم‌های روشنایی صنعتی: برای کنترل خودکار روشنایی در فضاهای بزرگ صنعتی از این کنتاکتور بهره می‌برند.
- سیستم‌های تهویه و سرمایش/گرمایش: در سیستم‌های تهویه مطبوع (HVAC) برای مدیریت جریان و کنترل تجهیزات به کار می‌رود.
در ادامه جدول کامل مشخصات کنتاکتور اشنایدر الکتریک 32 آمپر 4 پل 48 ولت ACرو میتوان مشاهده کرد:
| عنوان | مشخصات |
|---|---|
| برگه داده محصول | کنتاکتور TeSys Deca – 4 پل (2NO + 2NC) – AC-1 – <= 440 ولت 32 آمپر – 48 ولت AC سیم‌پیچ LC1D188E7 |
| محدوده | سری TeSys Deca |
| نوع محصول یا قطعه | کنتاکتور |
| نام مختصر دستگاه | LC1D |
| کاربرد کنتاکتور | بار مقاومتی |
| دسته استفاده | AC-1، AC-3، AC-3e، AC-4 |
| تعداد پل‌ها | 4 پل |
| ولتاژ عملیاتی نامی [Ue] | مدار قدرت: <= 690 ولت AC، 25…400 هرتز |
| جریان عملیاتی نامی [Ie] | 32 آمپر در دمای کمتر از 60 درجه سانتی‌گراد، <= 440 ولت AC، AC-1 برای مدار قدرت |
| ولتاژ مدار کنترل [Uc] | 48 ولت AC، 50/60 هرتز |
| ترکیب تماس پل | 2NO + 2NC |
| پوشش محافظ | دارد |
| جریان حرارتی نامی در هوای آزاد [Ith] | 10 آمپر در 60 درجه سانتی‌گراد برای مدار سیگنالینگ، 32 آمپر در 60 درجه سانتی‌گراد برای مدار قدرت |
| ظرفیت ایجاد جریان نامی [Irms] | 300 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947 |
| ظرفیت قطع نامی | 300 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947 |
| جریان تحمل نامی کوتاه‌مدت [Icw] | 240 آمپر در 40 درجه سانتی‌گراد – 1 ثانیه، 145 آمپر در 40 درجه سانتی‌گراد – 10 ثانیه، 84 آمپر در 40 درجه سانتی‌گراد – 1 دقیقه |
| رده فیوز مرتبط | 50 آمپر gG در <= 690 ولت برای مدار قدرت نوع هماهنگی 1؛ 35 آمپر gG در <= 690 ولت برای مدار قدرت نوع هماهنگی 2 |
| امپدانس متوسط | 2.5 میلی‌اهم – Ith 32 آمپر 50 هرتز برای مدار قدرت |
| اتلاف توان در هر پل | 2.5 وات در AC-1 |
| ولتاژ عایق نامی [Ui] | مدار قدرت: 690 ولت مطابق با IEC 60947-4-1، 600 ولت مطابق با CSA و UL |
| رده اضافه ولتاژ | III |
| درجه آلودگی | 3 |
| ولتاژ تحمل ضربه‌ای نامی [Uimp] | 6 کیلوولت مطابق با IEC 60947 |
| دوام مکانیکی | 15 میلیون چرخه |
| دوام الکتریکی | 1 میلیون چرخه 32 آمپر AC-1 در Ue <= 440 ولت |
| نوع مدار کنترل | AC در 50/60 هرتز |
| فناوری سیم‌پیچ | بدون ماژول سرکوب‌کننده داخلی |
| توان ورود جریان [VA] | 70 ولت آمپر در 60 هرتز، 70 ولت آمپر در 50 هرتز (ضریب توان 0.75) |
| مصرف توان نگهداری [VA] | 7.5 ولت آمپر در 60 هرتز، 7 ولت آمپر در 50 هرتز (ضریب توان 0.3) |
| اتلاف حرارت | 2 تا 3 وات در 50/60 هرتز |
| زمان عملکرد | 12 تا 22 میلی‌ثانیه برای بسته شدن، 4 تا 19 میلی‌ثانیه برای باز شدن |
| حداکثر نرخ عملکرد | 3600 چرخه در ساعت در دمای 60 درجه سانتی‌گراد |
| اتصالات – ترمینال‌ها | مدار کنترل: ترمینال‌های پیچ‌دار 1 تا 4 میلی‌متر مربع؛ مدار قدرت: ترمینال‌های پیچ‌دار 2.5 تا 16 میلی‌متر مربع |
| گشتاور سفت کردن | مدار کنترل: 1.7 نیوتن‌متر؛ مدار قدرت: 1.8 نیوتن‌متر |
| پشتیبانی نصب | صفحه و ریل |
| استانداردها | CSA C22.2 No 14، EN 60947-4-1، UL 508، IEC 60335-1 |
| گواهینامه‌های محصول | UL، CCC، CSA، Marine، UKCA، EAC، CB Scheme |
| درجه حفاظتی IP | IP20 (برای سطح جلویی) مطابق با IEC 60529 |
| دمای مجاز محیط | -40 تا 60 درجه سانتی‌گراد، 60 تا 70 درجه سانتی‌گراد با کاهش عملکرد |
| ارتفاع عملیاتی | 0 تا 3000 متر |
| مقاومت در برابر آتش | 850 درجه سانتی‌گراد مطابق با IEC 60695-2-1 |
| مقاومت در برابر شعله | V1 مطابق با UL 94 |
| مقاومت مکانیکی | شوک: 10Gn در حالت بسته، 8Gn در حالت باز؛ لرزش: 4Gn در حالت بسته، 2Gn در حالت باز (5…300 هرتز) |
| ابعاد | ارتفاع: 91 میلی‌متر، عرض: 45 میلی‌متر، عمق: 99 میلی‌متر |
| وزن خالص | 0.425 کیلوگرم |
| تعداد واحد در بسته‌بندی | 1 واحد |
| ابعاد بسته‌بندی | ارتفاع: 5.5 سانتی‌متر، عرض: 9.5 سانتی‌متر، طول: 12 سانتی‌متر |
| وزن بسته‌بندی | 0.466 کیلوگرم |
| گارانتی | 18 ماه |
صنایع مورد استفاده:
- صنایع خودروسازی:کنتاکتور اشنایدر الکتریک 32 آمپر 4 پل 48 ولت AC در خطوط تولید و مونتاژ خودرو برای کنترل دستگاه‌های الکتریکی به کار می‌رود.
- صنایع انرژی و برق: برای مدیریت و کنترل جریان برق در نیروگاه‌ها و سیستم‌های تولید برق.
- صنایع ساختمانی و کارخانه‌ها: در مدارهای برقی ساختمان‌ها و کارخانه‌های تولیدی برای مدیریت بارهای الکتریکی استفاده می‌شود.
ویژگی‌ها:
- ظرفیت جریان 32 آمپر: این کنتاکتور اشنایدر الکتریک 32 آمپر 4 پل 48 ولت AC قابلیت کنترل جریان‌های قدرتی تا 32 آمپر را دارد.
- ولتاژ کنترل 48 ولت AC: با این ولتاژ کنترل، این کنتاکتور به راحتی با سیستم‌های مختلف الکتریکی سازگار می‌شود.
- طراحی 4 پل: کنتاکتور اشنایدر الکتریک 32 آمپر 4 پل 48 ولت AC با داشتن 4 پل، امکان کنترل بهتر و ایمن‌تر مدارهای قدرتی فراهم می‌شود.
- دوام و طول عمر بالا: ساخته شده با مواد مقاوم که باعث می‌شود در شرایط سخت صنعتی عملکرد پایدار و طولانی‌مدتی داشته باشد.
کنتاکتور اشنایدر الکتریک 32 آمپر 4 پل 48 ولت AC انتخابی عالی برای کنترل ایمن و کارآمد جریان‌های الکتریکی در محیط‌های صنعتی است.
توضیحات تکمیلی
| برند : | اشنایدر الکتریک |
|---|---|
| کد فنی: | LC1D188E7 |
| رنگ بدنه | مشکی |
| جنس بدنه | پلاستیک فشرده(پلی کربنات فشرده) |
| گارانتی | 18 ماه گارانتی شرکتی |
| کشور سازنده | فرانسه |
| وزن: | 425 گرم |
