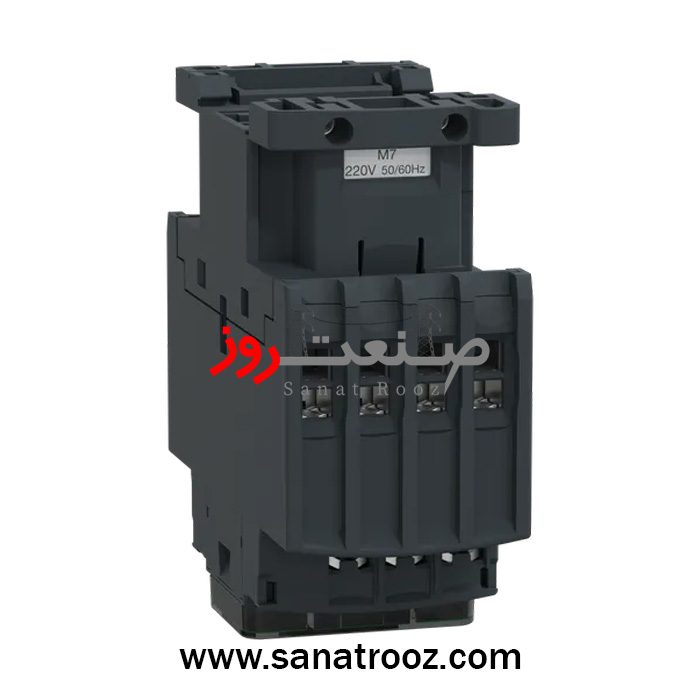

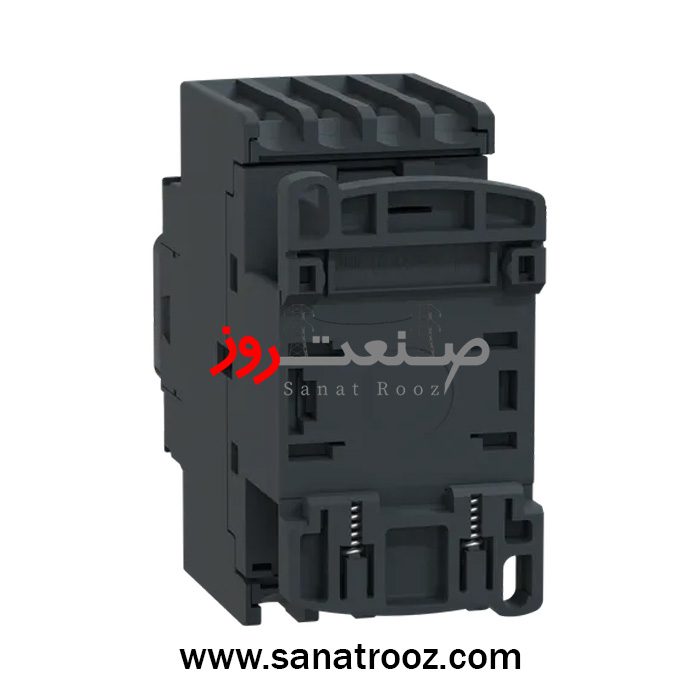

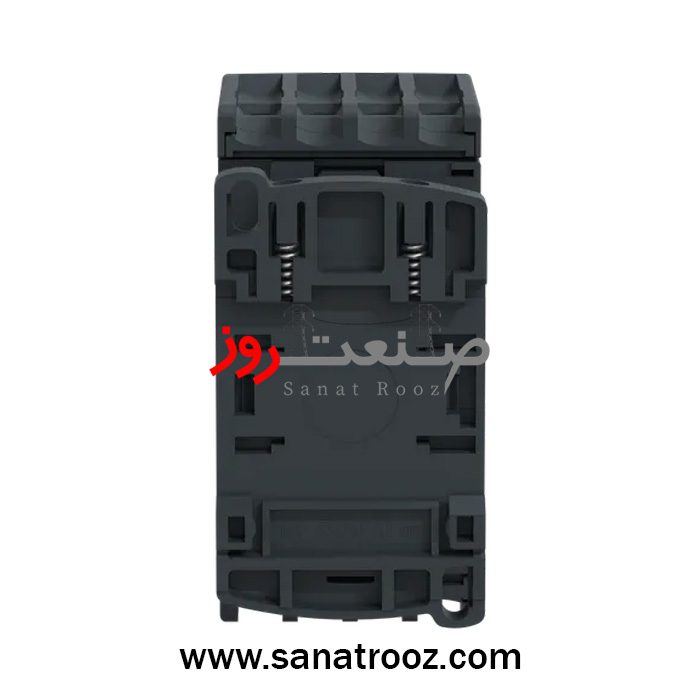

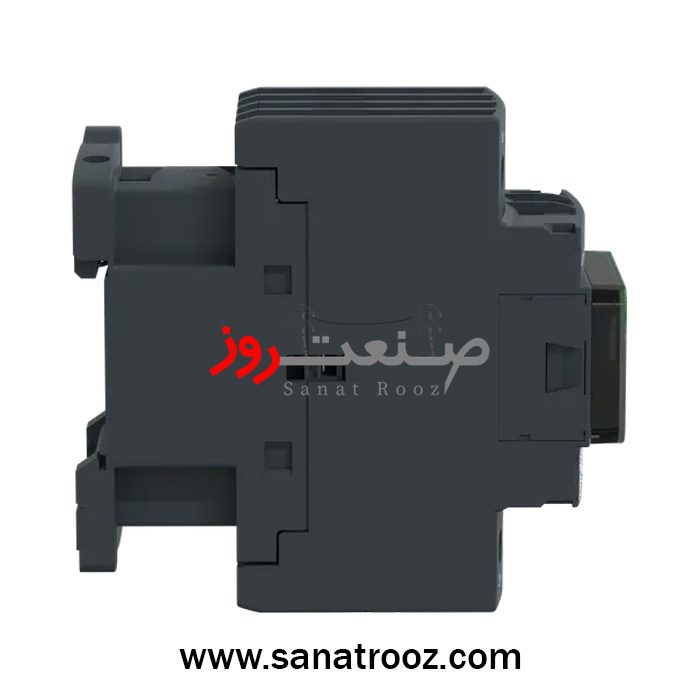

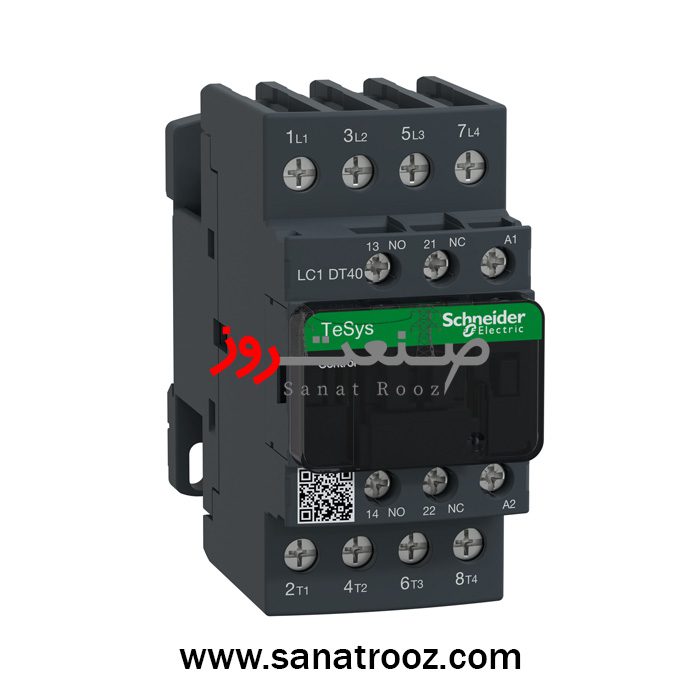

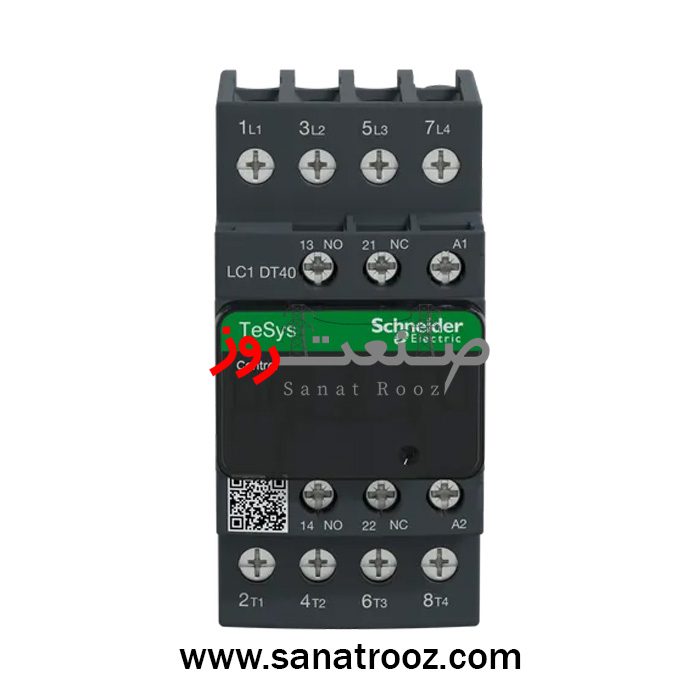

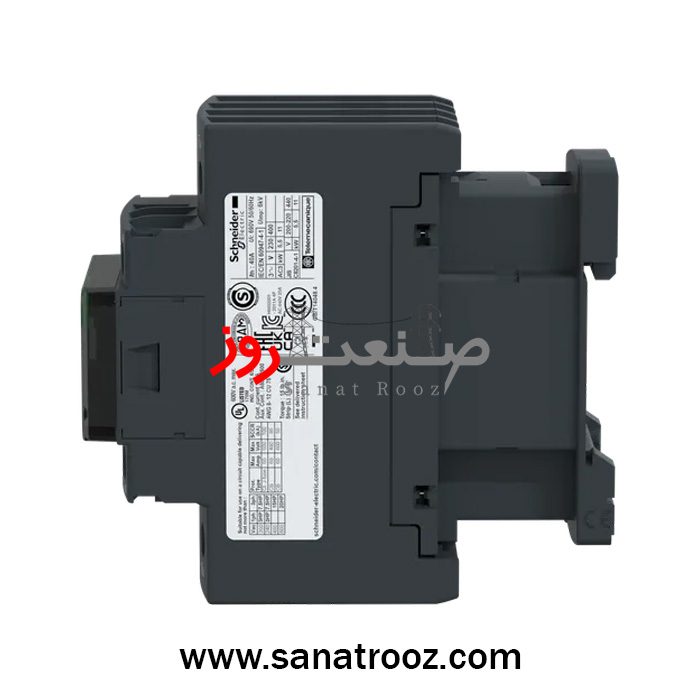

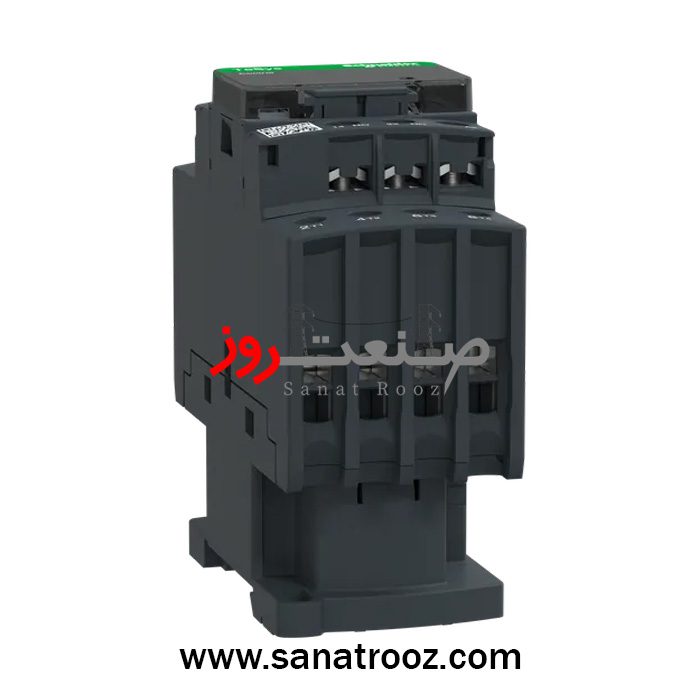

کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 220 ولت AC با 4NO

تماس بگیرید

کد محصول:: LC1DT40M7

کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 220 ولت AC با 4NO  با کد فنی :LC1DT407 یک تجهیز ایده‌آل برای کنترل و مدیریت مدارهای قدرتی در سیستم‌های صنعتی است. این کنتاکتور با قابلیت تحمل جریان 40 آمپر و طراحی 4 پل با کنتاکت‌های باز (NO)، مناسب برای کنترل مدارهای موتور، سیستم‌های روشنایی و دستگاه‌های تهویه است. با دوام بالا و عملکرد قابل اعتماد، این محصول در صنایع خودروسازی، تولید برق و ساختمان‌سازی کاربرد گسترده دارد.

توضیحات

کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 220 ولت AC با 4NO: کاربردها، صنایع مورد استفاده و ویژگی‌ها

کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 220 ولت AC با 4NO یکی از تجهیزات الکتریکی قابل اعتماد و پرکاربرد برای کنترل و مدیریت جریان‌های برق در مدارهای قدرتی است. این کنتاکتور با طراحی 4 پل و تحمل جریان 40 آمپر، به‌طور خاص برای قطع و وصل خودکار مدارهای الکتریکی در سیستم‌های صنعتی و تجاری استفاده می‌شود.

کاربردها:

  1. کنترل مدارهای قدرت: این کنتاکتور به‌ویژه برای مدیریت و کنترل مدارهای قدرت در دستگاه‌های صنعتی استفاده می‌شود.
  2. سیستم‌های روشنایی صنعتی: برای کنترل خودکار روشنایی در پروژه‌های صنعتی و تجاری مورد استفاده قرار می‌گیرد.
  3. سیستم‌های تهویه و خنک‌کننده: در سیستم‌های HVAC برای مدیریت جریان برق دستگاه‌های تهویه و خنک‌کننده کاربرد دارد.



در ادامه جدول کامل مشخصات کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 220 ولت AC با 4NO رو میتوان مشاهده کرد:



عنوان مشخصات
برگه داده محصول کنتاکتور TeSys D – 4 پل (4NO) – AC-1 – <= 440 ولت 40 آمپر – 220 ولت AC سیم‌پیچ LC1DT40M7
محدوده سری TeSys Deca
نوع محصول یا قطعه کنتاکتور
نام مختصر دستگاه LC1D
کاربرد کنتاکتور بار مقاومتی
دسته استفاده AC-1، AC-3، AC-3e، AC-4
تعداد پل‌ها 4 پل
ولتاژ عملیاتی نامی [Ue] مدار قدرت: <= 690 ولت AC، 25…400 هرتز
جریان عملیاتی نامی [Ie] 40 آمپر در دمای کمتر از 60 درجه سانتی‌گراد، <= 440 ولت AC، AC-1 برای مدار قدرت
ولتاژ مدار کنترل [Uc] 220 ولت AC، 50/60 هرتز
ترکیب تماس پل 4NO
پوشش محافظ دارد
جریان حرارتی نامی در هوای آزاد [Ith] 40 آمپر در 60 درجه سانتی‌گراد برای مدار قدرت
ظرفیت ایجاد جریان نامی [Irms] 450 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947
ظرفیت قطع نامی 450 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947
جریان تحمل نامی کوتاه‌مدت [Icw] 240 آمپر در 40 درجه سانتی‌گراد – 10 ثانیه، 380 آمپر در 40 درجه سانتی‌گراد – 1 ثانیه، 50 آمپر – 10 دقیقه
رده فیوز مرتبط 63 آمپر gG در <= 690 ولت برای مدار قدرت نوع هماهنگی 1؛ 40 آمپر gG در <= 690 ولت برای مدار قدرت نوع هماهنگی 2
امپدانس متوسط 2 میلی‌اهم – Ith 40 آمپر 50 هرتز برای مدار قدرت
اتلاف توان در هر پل 3.2 وات در AC-1
ولتاژ عایق نامی [Ui] مدار قدرت: 690 ولت مطابق با IEC 60947-4-1، 600 ولت مطابق با CSA و UL
رده اضافه ولتاژ III
درجه آلودگی 3
ولتاژ تحمل ضربه‌ای نامی [Uimp] 6 کیلوولت مطابق با IEC 60947
دوام مکانیکی 15 میلیون چرخه
دوام الکتریکی 1.4 میلیون چرخه 40 آمپر AC-1 در Ue <= 440 ولت
نوع مدار کنترل AC در 50/60 هرتز
فناوری سیم‌پیچ بدون ماژول سرکوب‌کننده داخلی
توان ورود جریان [VA] 70 ولت آمپر در 60 هرتز (ضریب توان 0.75)، 70 ولت آمپر در 50 هرتز (ضریب توان 0.75)
مصرف توان نگهداری [VA] 7.5 ولت آمپر در 60 هرتز (ضریب توان 0.3)، 7 ولت آمپر در 50 هرتز (ضریب توان 0.3)
اتلاف حرارت 2 تا 3 وات در 50/60 هرتز
زمان عملکرد 12 تا 22 میلی‌ثانیه برای بسته شدن، 4 تا 19 میلی‌ثانیه برای باز شدن
حداکثر نرخ عملکرد 3600 چرخه در ساعت در دمای 60 درجه سانتی‌گراد
اتصالات – ترمینال‌ها مدار کنترل: ترمینال‌های پیچ‌دار 1 تا 4 میلی‌متر مربع (انعطاف‌پذیر یا جامد)؛ مدار قدرت: ترمینال‌های پیچ‌دار 2.5 تا 16 میلی‌متر مربع
گشتاور سفت کردن مدار کنترل: 1.7 نیوتن‌متر؛ مدار قدرت: 1.8 نیوتن‌متر
پشتیبانی نصب صفحه و ریل
استانداردها CSA C22.2 No 14، EN 60947-4-1، UL 508، IEC 60335-1
گواهینامه‌های محصول UL، CCC، CSA، Marine، UKCA، EAC، CB Scheme
درجه حفاظتی IP IP20 (برای سطح جلویی) مطابق با IEC 60529
دمای مجاز محیط -40 تا 60 درجه سانتی‌گراد، 60 تا 70 درجه سانتی‌گراد با کاهش عملکرد
ارتفاع عملیاتی 0 تا 3000 متر
مقاومت در برابر آتش 850 درجه سانتی‌گراد مطابق با IEC 60695-2-1
مقاومت در برابر شعله V1 مطابق با UL 94
مقاومت مکانیکی شوک: 15Gn در حالت بسته، 8Gn در حالت باز؛ لرزش: 4Gn در حالت بسته، 2Gn در حالت باز (5…300 هرتز)
ابعاد ارتفاع: 91 میلی‌متر، عرض: 45 میلی‌متر، عمق: 99 میلی‌متر
وزن خالص 0.425 کیلوگرم
تعداد واحد در بسته‌بندی 1 واحد
ابعاد بسته‌بندی ارتفاع: 5.8 سانتی‌متر، عرض: 9.5 سانتی‌متر، طول: 12 سانتی‌متر
وزن بسته‌بندی 0.473 کیلوگرم
گارانتی 18 ماه



صنایع مورد استفاده:

  1. صنایع خودروسازی: این کنتاکتور در سیستم‌های کنترلی و خطوط تولید ماشین‌آلات خودروسازی استفاده می‌شود.
  2. صنایع انرژی و برق: در نیروگاه‌ها و سیستم‌های تولید و توزیع برق، برای کنترل جریان و ایمنی مدارها به کار می‌رود.
  3. صنایع تولیدی و کارخانجات: در کارخانجات صنعتی که نیاز به کنترل دقیق جریان برق دارند، این کنتاکتور عملکرد بهینه و ایمنی را تضمین می‌کند.

ویژگی‌ها:

  • ظرفیت جریان 40 آمپر: قابلیت مدیریت و کنترل جریان‌های بالا در مدارهای قدرتی با کارایی و دقت بالا.
  • ولتاژ کنترل 220 ولت AC: با این ولتاژ کنترل، این کنتاکتور به‌راحتی با سیستم‌های صنعتی مختلف سازگار می‌شود.
  • 4 کنتاکت NO: این کنتاکتور دارای 4 کنتاکت NO (Normally Open) است که کنترل بهینه و ایمنی مدار را فراهم می‌کند.
  • دوام بالا و طراحی مقاوم: ساخته شده با مواد باکیفیت که باعث طول عمر بالا و عملکرد پایدار در شرایط سخت محیطی می‌شود.

این ویژگی‌ها کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 220 ولت AC با 4NO را به گزینه‌ای عالی برای صنایع مختلف با نیاز به کنترل ایمن و پایدار مدارهای قدرت تبدیل کرده است.

توضیحات تکمیلی

برند :

اشنایدر الکتریک

کد فنی:

LC1DT40M7

رنگ بدنه

مشکی

جنس بدنه

پلاستیک فشرده(پلی کربنات فشرده)

گارانتی

18 ماه گارانتی شرکتی

کشور سازنده

فرانسه

وزن:

473 گرم
