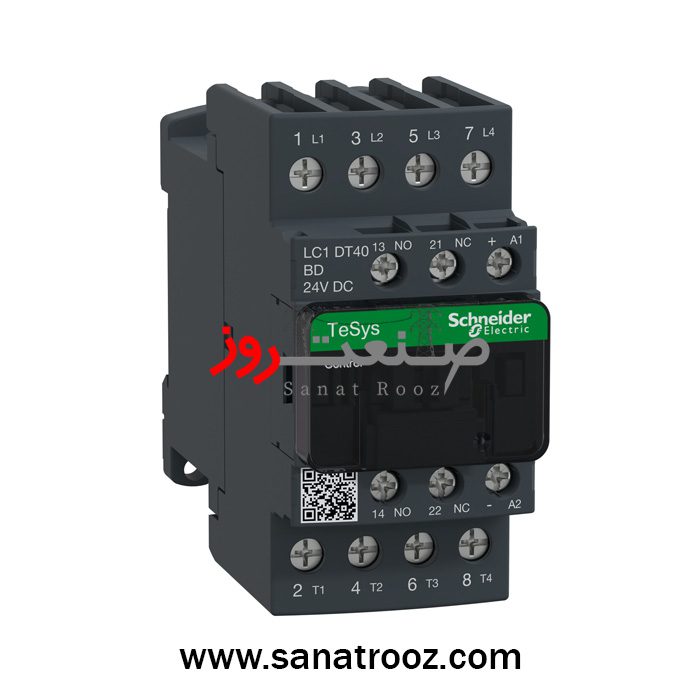

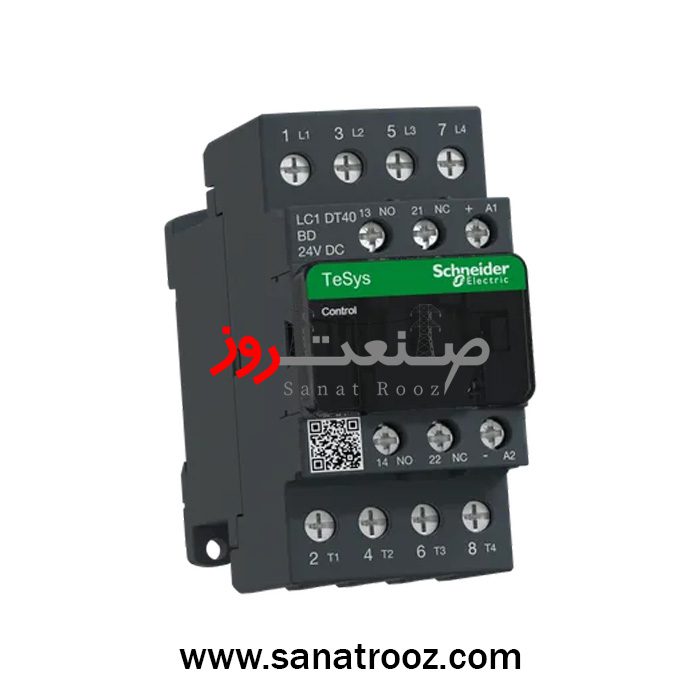

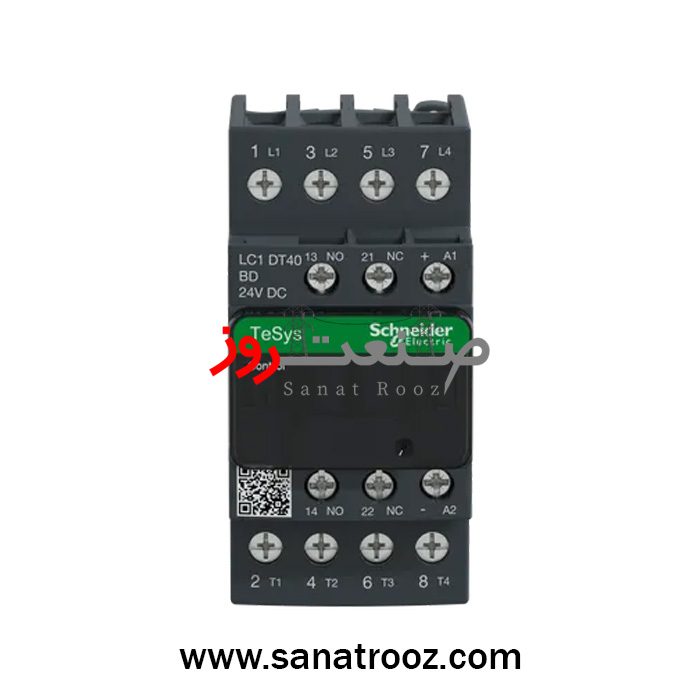

کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 24 ولت DC
تماس بگیرید
کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 24 ولت DC با کدفنی:LC1DT40BD یک تجهیز قدرتمند و قابل اعتماد برای مدیریت و کنترل مدارهای الکتریکی در محیط‌های صنعتی است. این کنتاکتور با تحمل جریان تا 40 آمپر و ولتاژ کنترل 24 ولت DC، برای استفاده در سیستم‌های کنترل موتورهای DC و مدارهای قدرتی مناسب است. طراحی مقاوم و عمر طولانی، این محصول را به گزینه‌ای عالی برای صنایع خودروسازی، انرژی و اتوماسیون صنعتی تبدیل کرده است. همچنین با 4 پل و مقاومت بالا در برابر شرایط محیطی، ایمنی و کارایی را در مدارها تضمین می‌کند.
توضیحات
کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 24 ولت DC: کاربردها، صنایع مورد استفاده و ویژگی‌ها
کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 24 ولت DC یکی از تجهیزات پرکاربرد در سیستم‌های الکتریکی است که به منظور قطع و وصل کردن خودکار جریان برق در مدارهای قدرتی و صنعتی استفاده می‌شود. این کنتاکتور با ولتاژ کنترل 24 ولت DC و ظرفیت جریان 40 آمپر، برای کاربردهای مختلف در صنایع الکتریکی بسیار مناسب است.
کاربردها:
- کنترل موتورهای DC: این کنتاکتور به طور گسترده در سیستم‌های کنترل موتورهای الکتریکی DC مورد استفاده قرار می‌گیرد.
- سیستم‌های اتوماسیون صنعتی: در سیستم‌های اتوماسیون و مدارهای کنترلی صنعتی، از این کنتاکتور برای قطع و وصل کردن بارهای مختلف بهره می‌برند.
- مدارهای قدرتی و تجهیزات الکتریکی: برای مدیریت ایمن جریان‌های قدرتی در مدارهای صنعتی و تجاری کاربرد دارد.
در ادامه جدول کامل مشخصات کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 24 ولت DC رو میتوان مشاهد کرد:
| عنوان | مشخصات |
|---|---|
| برگه داده محصول | کنتاکتور TeSys D – 4 پل (4NO) – AC-1 – <= 440 ولت 40 آمپر – 24 ولت DC سیم‌پیچ استاندارد LC1DT40BD |
| محدوده | سری TeSys Deca |
| نوع محصول یا قطعه | کنتاکتور |
| نام مختصر دستگاه | LC1D |
| کاربرد کنتاکتور | بار مقاومتی |
| دسته استفاده | AC-1، AC-3، AC-3e، AC-4 |
| تعداد پل‌ها | 4 پل |
| ولتاژ عملیاتی نامی [Ue] | مدار قدرت: <= 690 ولت AC، 25…400 هرتز؛ مدار قدرت: <= 300 ولت DC |
| جریان عملیاتی نامی [Ie] | 40 آمپر در دمای کمتر از 60 درجه سانتی‌گراد، <= 440 ولت AC، AC-1 برای مدار قدرت |
| ولتاژ مدار کنترل [Uc] | 24 ولت DC |
| ترکیب تماس پل | 4NO |
| پوشش محافظ | دارد |
| جریان حرارتی نامی در هوای آزاد [Ith] | 10 آمپر (در 60 درجه سانتی‌گراد) برای مدار سیگنالینگ، 40 آمپر (در 60 درجه سانتی‌گراد) برای مدار قدرت |
| ظرفیت ایجاد جریان نامی [Irms] | 450 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947 |
| ظرفیت قطع نامی | 450 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947 |
| جریان تحمل نامی کوتاه‌مدت [Icw] | 240 آمپر در 40 درجه سانتی‌گراد – 10 ثانیه، 380 آمپر در 40 درجه سانتی‌گراد – 1 ثانیه، 50 آمپر – 10 دقیقه |
| رده فیوز مرتبط | 63 آمپر gG در <= 690 ولت برای مدار قدرت نوع هماهنگی 1؛ 40 آمپر gG در <= 690 ولت برای مدار قدرت نوع هماهنگی 2 |
| امپدانس متوسط | 2 میلی‌اهم – Ith 40 آمپر 50 هرتز برای مدار قدرت |
| اتلاف توان در هر پل | 3.2 وات در AC-1 |
| ولتاژ عایق نامی [Ui] | مدار قدرت: 600 ولت مطابق با CSA و UL، 690 ولت مطابق با IEC 60947-4-1 |
| رده اضافه ولتاژ | III |
| درجه آلودگی | 3 |
| ولتاژ تحمل ضربه‌ای نامی [Uimp] | 6 کیلوولت مطابق با IEC 60947 |
| دوام مکانیکی | 30 میلیون چرخه |
| دوام الکتریکی | 1.4 میلیون چرخه 40 آمپر AC-1 در Ue <= 440 ولت |
| نوع مدار کنترل | DC استاندارد |
| توان ورود جریان [W] | 5.4 وات (در دمای 20 درجه سانتی‌گراد) |
| مصرف توان نگهداری [W] | 5.4 وات در دمای 20 درجه سانتی‌گراد |
| زمان عملکرد | 20 ±20 درصد میلی‌ثانیه برای باز شدن، 63 ±15 درصد میلی‌ثانیه برای بسته شدن |
| حداکثر نرخ عملکرد | 3600 چرخه در ساعت در دمای 60 درجه سانتی‌گراد |
| اتصالات – ترمینال‌ها | مدار کنترل: ترمینال‌های پیچ‌دار 1 تا 2.5 میلی‌متر مربع؛ مدار قدرت: ترمینال‌های پیچ‌دار 2.5 تا 16 میلی‌متر مربع |
| گشتاور سفت کردن | مدار کنترل: 1.7 نیوتن‌متر؛ مدار قدرت: 1.8 نیوتن‌متر |
| پشتیبانی نصب | صفحه و ریل |
| استانداردها | CSA C22.2 No 14، EN 60947-4-1، UL 508، IEC 60335-1 |
| گواهینامه‌های محصول | DNV، GL، CCC، LROS، RINA، BV، GOST، UL، CSA |
| درجه حفاظتی IP | IP20 (برای سطح جلویی) مطابق با IEC 60529 |
| دمای مجاز محیط | -40 تا 60 درجه سانتی‌گراد، 60 تا 70 درجه سانتی‌گراد با کاهش عملکرد |
| ارتفاع عملیاتی | 0 تا 3000 متر |
| مقاومت در برابر آتش | 850 درجه سانتی‌گراد مطابق با IEC 60695-2-1 |
| مقاومت در برابر شعله | V1 مطابق با UL 94 |
| مقاومت مکانیکی | شوک: 15Gn در حالت بسته، 8Gn در حالت باز؛ لرزش: 4Gn در حالت بسته، 2Gn در حالت باز (5…300 هرتز) |

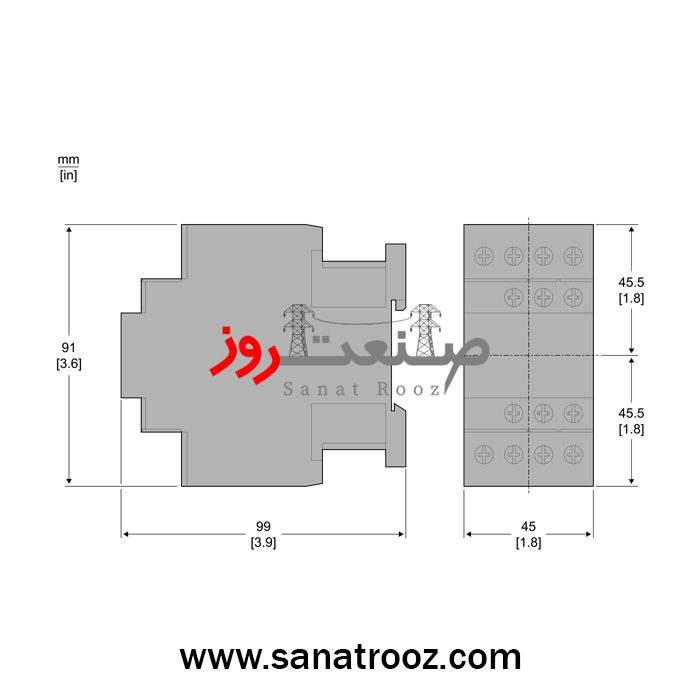

| ابعاد | ارتفاع: 91 میلی‌متر، عرض: 45 میلی‌متر، عمق: 107 میلی‌متر |
| وزن خالص | 0.425 کیلوگرم |
| تعداد واحد در بسته‌بندی | 1 واحد |
| ابعاد بسته‌بندی | ارتفاع: 5.5 سانتی‌متر، عرض: 9.5 سانتی‌متر، طول: 12 سانتی‌متر |
| وزن بسته‌بندی | 0.637 کیلوگرم |
| گارانتی | 18 ماه |
صنایع مورد استفاده:
- صنایع خودروسازی: در خطوط تولید و سیستم‌های کنترلی ماشین‌آلات خودروسازی برای کنترل تجهیزات برقی و الکتریکی.
- صنایع انرژی و برق: برای کنترل سیستم‌های تولید و توزیع برق در نیروگاه‌ها و واحدهای صنعتی.
- صنایع ساختمانی: در مدارهای برقی ساختمان‌ها و مراکز صنعتی برای کنترل بارهای بزرگ و متوسط استفاده می‌شود.
ویژگی‌ها:
- ظرفیت جریان 40 آمپر: این کنتاکتور قادر است جریان تا 40 آمپر را در مدارهای قدرتی مدیریت کند.
- ولتاژ کنترل 24 ولت DC: کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 24 ولت DC با این ولتاژ کنترل پایین، ایمنی و کارایی بالایی را در مدارهای مختلف تضمین می‌کند.
- 4 پل: با داشتن 4 پل، امکان کنترل بهینه مدارهای قدرتی و تجهیزات برقی را فراهم می‌آورد.
- دوام و طول عمر بالا: این محصول با کیفیت بالا و استانداردهای بین‌المللی، طول عمر بالا و عملکرد پایدار در شرایط سخت محیطی دارد.
این کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 24 ولت DC یک راهکار قابل اعتماد و مطمئن برای مدیریت مدارهای الکتریکی در پروژه‌های صنعتی است.
توضیحات تکمیلی
| برند : | اشنایدر الکتریک |
|---|---|
| کد فنی: | LC1DT40BD |
| جنس بدنه | پلاستیک فشرده(پلی کربنات فشرده) |
| رنگ بدنه | مشکی |
| گارانتی | 18 ماه گارانتی شرکتی |
| کشور سازنده | فرانسه |
| وزن: | 637 گرم |
