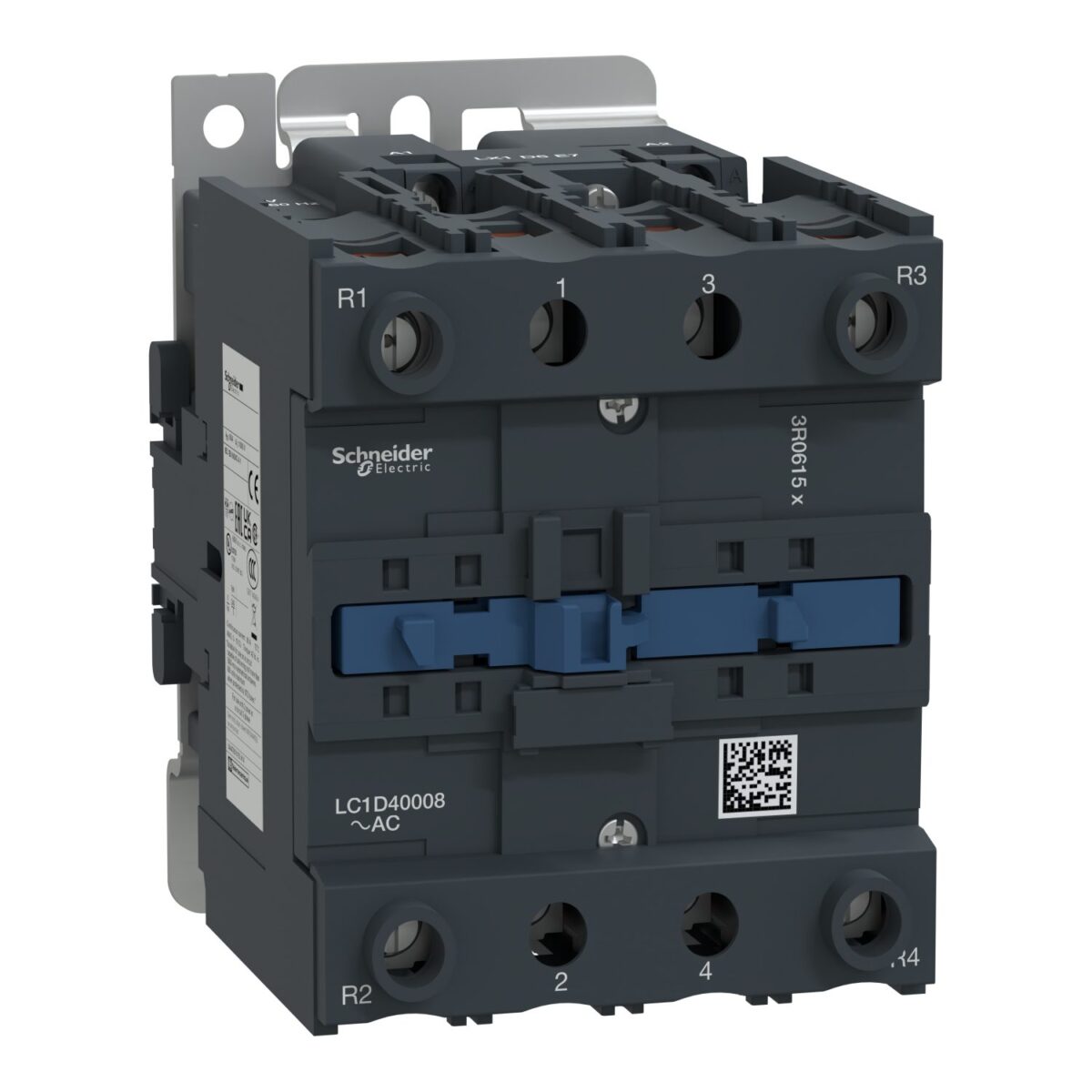

کنتاکتور اشنایدر الکتریک 60 آمپر 4 پل 220 ولت AC با 2NO+2NC
تماس بگیرید
کنتاکتور اشنایدر الکتریک 60 آمپر 4 پل 220 ولت AC با 2NO+2NC با کد فنی :LC1D40008M7 یک تجهیز قابل اعتماد و پرکاربرد در صنایع مختلف است. این کنتاکتور با ترکیب دو کنتاکت باز (NO) و دو کنتاکت بسته (NC)، امکان کنترل بهتر و ایمن‌تر جریان‌های الکتریکی را در مدارهای قدرتی فراهم می‌کند. با توان تحمل جریان 60 آمپر و ولتاژ کنترل 220 ولت AC، این محصول برای سیستم‌های موتورهای الکتریکی، سیستم‌های روشنایی و تهویه مناسب است. همچنین با دوام بالا و طراحی مقاوم، در صنایع خودروسازی، نفت و گاز و تولیدات صنعتی به کار می‌رود.
توضیحات
در ادامه جدول کامل مشخصات کنتاکتور اشنایدر الکتریک 60 آمپر 4 پل 220 ولت AC با 2NO+2NC زو میتوان مشاهده کرد:
| عنوان | مشخصات |
|---|---|
| برگه داده محصول | کنتاکتور TeSys D – 4 پل (2NO + 2NC) – AC-1 <= 440 ولت 60 آمپر 220 ولت AC سیم‌پیچ 50/60 هرتز LC1D40008M7 |
| محدوده | سری TeSys Deca |
| نوع محصول یا قطعه | کنتاکتور |
| نام مختصر دستگاه | LC1D |
| کاربرد کنتاکتور | بار مقاومتی |
| دسته استفاده | AC-1 |
| تعداد پل‌ها | 4 پل |
| ولتاژ عملیاتی نامی [Ue] | مدار قدرت: <= 690 ولت AC، 25 تا 400 هرتز |
| مدار قدرت: <= 300 ولت DC | مدار قدرت: <= 300 ولت DC |
| جریان عملیاتی نامی [Ie] | 60 آمپر در دمای کمتر از 60 درجه سانتی‌گراد، <= 440 ولت AC، AC-1 برای مدار قدرت |
| ولتاژ مدار کنترل [Uc] | 220 ولت AC، 50/60 هرتز |
| ترکیب تماس پل | 2NO + 2NC |
| پوشش محافظ | دارد |
| جریان حرارتی نامی در هوای آزاد [Ith] | 60 آمپر در 60 درجه سانتی‌گراد برای مدار قدرت |
| ظرفیت ایجاد جریان نامی [Irms] | 800 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947 |
| ظرفیت قطع نامی | 800 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947 |
| جریان تحمل نامی کوتاه‌مدت [Icw] | 320 آمپر در 40 درجه سانتی‌گراد – 10 ثانیه، 720 آمپر در 40 درجه سانتی‌گراد – 1 ثانیه، 72 آمپر در 40 درجه سانتی‌گراد – 10 دقیقه، 165 آمپر در 40 درجه سانتی‌گراد – 1 دقیقه |
| رده فیوز مرتبط | 80 آمپر gG در <= 690 ولت برای مدار قدرت نوع هماهنگی 1 و 2 |
| امپدانس متوسط | 1.5 میلی‌اهم – Ith 60 آمپر 50 هرتز برای مدار قدرت |
| اتلاف توان در هر پل | 5.4 وات در AC-1 |
| ولتاژ عایق نامی [Ui] | مدار قدرت: 600 ولت مطابق با CSA و UL، 690 ولت مطابق با IEC 60947-4-1 |
| رده اضافه ولتاژ | III |
| درجه آلودگی | 3 |
| ولتاژ تحمل ضربه‌ای نامی [Uimp] | 6 کیلوولت مطابق با IEC 60947 |
| دوام مکانیکی | 6 میلیون چرخه |
| دوام الکتریکی | 1.4 میلیون چرخه 60 آمپر AC-1 در Ue <= 440 ولت |
| نوع مدار کنترل | AC در 50/60 هرتز |
| توان ورود جریان [VA] | 140 ولت آمپر در 60 هرتز، 160 ولت آمپر در 50 هرتز |
| مصرف توان نگهداری [VA] | 13 ولت آمپر در 60 هرتز، 15 ولت آمپر در 50 هرتز |
| اتلاف حرارت | 4 تا 5 وات در 50/60 هرتز |
| زمان عملکرد | 4 تا 19 میلی‌ثانیه برای باز شدن، 12 تا 26 میلی‌ثانیه برای بسته شدن |
| حداکثر نرخ عملکرد | 3600 چرخه در ساعت در دمای 60 درجه سانتی‌گراد |
| اتصالات – ترمینال‌ها | مدار کنترل: ترمینال‌های پیچ‌دار 1 تا 4 میلی‌متر مربع؛ مدار قدرت: ترمینال‌های پیچ‌دار 1 تا 35 میلی‌متر مربع |
| گشتاور سفت کردن | مدار کنترل: 1.7 نیوتن‌متر؛ مدار قدرت: 8 نیوتن‌متر |
| پشتیبانی نصب | صفحه و ریل |
| استانداردها | CSA C22.2 No 14، EN 60947-4-1، UL 508 |
| گواهینامه‌های محصول | RINA، GL، UL، GOST، BV، LROS، DNV، CCC، CSA |
| درجه حفاظتی IP | IP20 (برای سطح جلویی) مطابق با IEC 60529 |
| دمای مجاز محیط | -40 تا 60 درجه سانتی‌گراد، 60 تا 70 درجه سانتی‌گراد با کاهش عملکرد |
| ارتفاع عملیاتی | 0 تا 3000 متر |
| مقاومت در برابر آتش | 850 درجه سانتی‌گراد مطابق با IEC 60695-2-1 |
| مقاومت در برابر شعله | V1 مطابق با UL 94 |
| مقاومت مکانیکی | شوک: 10Gn در حالت بسته، 8Gn در حالت باز؛ لرزش: 4Gn در حالت بسته، 2Gn در حالت باز (5…300 هرتز) |
| ابعاد | ارتفاع: 127 میلی‌متر، عرض: 85 میلی‌متر، عمق: 125 میلی‌متر |
| وزن خالص | 1.44 کیلوگرم |
| تعداد واحد در بسته‌بندی | 1 واحد |
| ابعاد بسته‌بندی | ارتفاع: 11.2 سانتی‌متر، عرض: 13.5 سانتی‌متر، طول: 15.2 سانتی‌متر |
| وزن بسته‌بندی | 1.47 کیلوگرم |
| گارانتی | 18 ماه |
این جدول شامل تمامی مشخصات فایل شماست. اگر نیاز به تغییرات یا اطلاعات بیشتری دارید، لطفاً اطلاع دهید.
توضیحات تکمیلی
| برند : | اشنایدر الکتریک |
|---|---|
| کد فنی: | LC1D40008M7 |
| وزن: | 1 کیلو 440 گرم |
| جنس بدنه | پلاستیک فشرده(پلی کربنات فشرده) |
| رنگ بدنه | مشکی |
| کشور سازنده | جمهوری چک |
| گارانتی | 18 ماه گارانتی شرکتی |
