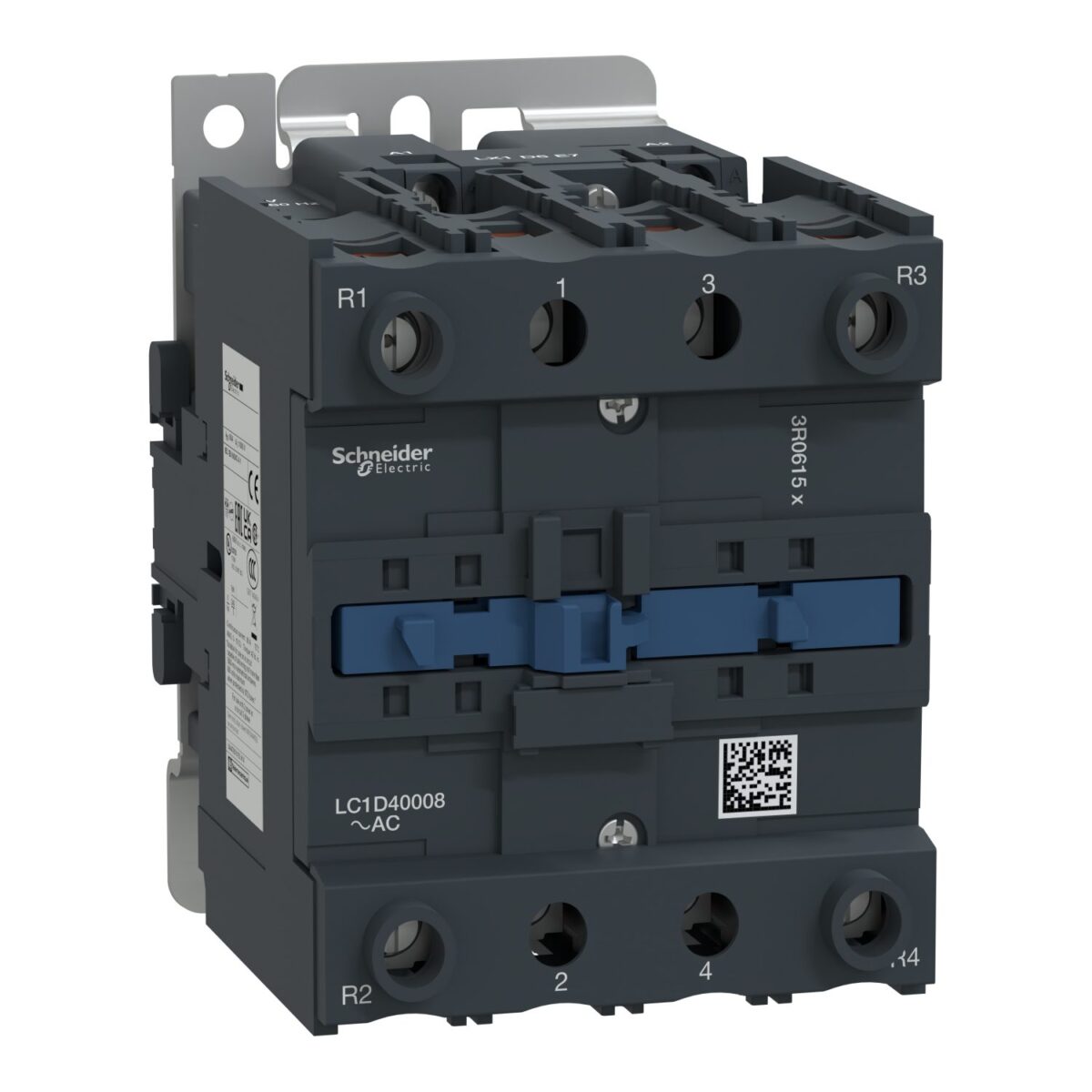

کنتاکتور اشنایدر الکتریک 60 آمپر 4 پل 48 ولت AC با 2NO+2NC
تماس بگیرید
کنتاکتور اشنایدر الکتریک 60 آمپر 4 پل 48 ولت AC با 2NO+2NC با کد فنی :LC1D40008E7 یک تجهیز الکتریکی قدرتمند برای مدیریت و کنترل جریان‌های برق در مدارهای صنعتی است. این کنتاکتور با قابلیت تحمل جریان تا 60 آمپر و ولتاژ کنترل 48 ولت AC، مناسب برای بارهای مقاومتی و کاربردهای مختلف در صنایع خودروسازی، نفت و گاز، و تولیدات سنگین است. با طراحی مقاوم و طول عمر بالا، این محصول به‌صورت ایمن و مطمئن جریان برق را در مدارهای صنعتی قطع و وصل می‌کند. این کنتاکتور دارای دو کنتاکت NO و دو کنتاکت NC است که امکان کنترل بهتر مدارها را فراهم می‌آورد.
توضیحات
کنتاکتور اشنایدر الکتریک 60 آمپر 4 پل 48 ولت AC با 2NO+2NC: کاربردها، صنایع مورد استفاده و ویژگی‌ها
کنتاکتور اشنایدر الکتریک 60 آمپر 4 پل 48 ولت AC با 2NO+2NC یکی از تجهیزات پرکاربرد در سیستم‌های برقی و صنعتی است که برای قطع و وصل کردن جریان برق به‌صورت خودکار مورد استفاده قرار می‌گیرد. این محصول با طراحی مدرن و عملکرد بهینه، برای صنایع مختلف و پروژه‌های سنگین بسیار مناسب است.
کاربردها:
- کنترل موتورهای الکتریکی: یکی از اصلی‌ترین کاربردهای این کنتاکتور، کنترل و مدیریت عملکرد موتورهای الکتریکی بزرگ و کوچک است.
- سیستم‌های تهویه مطبوع: در سیستم‌های HVAC (تهویه، گرمایش و سرمایش)، از این کنتاکتور برای مدیریت جریان برق و کنترل دستگاه‌ها استفاده می‌شود.
- سیستم‌های روشنایی صنعتی: در کارخانه‌ها و صنایع، کنترل روشنایی از طریق کنتاکتورهای اشنایدر به‌صورت خودکار صورت می‌گیرد.
- مدارهای الکتریکی: حفاظت از مدارهای برقی در برابر بار اضافی و قطع و وصل کردن مدارهای الکتریکی از دیگر کاربردهای این کنتاکتور است.
جدول کامل مشخصات فایل کنتاکتور اشنایدر الکتریک 60 آمپر 4 پل 48 ولت AC با 2NO+2NC رو در ادامه ارائه خواهیم داد
| عنوان فارسی | مشخصات |
|---|---|
| برگه داده محصول | TeSys D contactor – 4P(2 NO + 2 NC) – AC-1 <= 440 V 60 A – 48 V AC 50/60 Hz coil LC1D40008E7 |
| نام محصول | کنتاکتور TeSys D – 4 پل (2NO + 2NC) – AC-1 <= 440 ولت 60 آمپر – 48 ولت AC با سیم‌پیچ 50/60 هرتز LC1D40008E7 |
| مشخصات اصلی | مشخصات |
| سری | سری TeSys |
| نوع محصول یا قطعه | کنتاکتور |
| نام مختصر دستگاه | LC1D |
| کاربرد کنتاکتور | بار مقاومتی |
| دسته استفاده | AC-1 |
| توضیحات پل‌ها | 4 پل |
| ولتاژ عملیاتی نامی [Ue] | مدار قدرت: <= 690 ولت AC، 25 تا 400 هرتز |
| مدار قدرت: <= 300 V DC | مدار قدرت: <= 300 ولت DC |
| جریان عملیاتی نامی [Ie] | 60 آمپر در دمای کمتر از 60 درجه سانتی‌گراد، <= 440 ولت AC، AC-1 برای مدار قدرت |
| ولتاژ مدار کنترل [Uc] | 48 ولت AC، 50/60 هرتز |
| کد سازگاری | LC1D |
| ترکیب تماس پل | 2NO + 2NC |
| پوشش محافظ | دارد |
| جریان حرارتی نامی در هوای آزاد [Ith] | 60 آمپر در دمای 60 درجه سانتی‌گراد برای مدار قدرت |
| ظرفیت ایجاد جریان نامی [Irms] | 800 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947 |
| ظرفیت قطع نامی | 800 آمپر در 440 ولت برای مدار قدرت مطابق با IEC 60947 |
| جریان تحمل نامی کوتاه‌مدت [Icw] | 320 آمپر در 40 درجه سانتی‌گراد – 10 ثانیه، 720 آمپر در 40 درجه سانتی‌گراد – 1 ثانیه، 72 آمپر در 40 درجه سانتی‌گراد – 10 دقیقه، 165 آمپر در 40 درجه سانتی‌گراد – 1 دقیقه |
| رده فیوز مرتبط | 80 آمپر gG در <= 690 ولت برای مدار قدرت، نوع هماهنگی 1 و 2 |
| امپدانس متوسط | 1.5 میلی‌اهم – Ith 60 آمپر 50 هرتز برای مدار قدرت |
| اتلاف توان در هر پل | 5.4 وات در AC-1 |
| ولتاژ عایق نامی [Ui] | مدار قدرت: 600 ولت مطابق با گواهینامه CSA، 690 ولت مطابق با IEC 60947-4-1 |
| رده اضافه ولتاژ | III |
| درجه آلودگی | 3 |
| ولتاژ تحمل ضربه‌ای نامی [Uimp] | 6 کیلوولت مطابق با IEC 60947 |
| سطح قابلیت اطمینان ایمنی | B10d = 1,369,863 چرخه برای کنتاکتور با بار نامی مطابق با EN/ISO 13849-1 |
| دوام مکانیکی | 6 میلیون چرخه |
| دوام الکتریکی | 1.4 میلیون چرخه با جریان 60 آمپر AC-1 در Ue <= 440 ولت |
| نوع مدار کنترل | AC در 50/60 هرتز |
| فناوری سیم‌پیچ | بدون ماژول سرکوب‌کننده داخلی |
| محدودیت‌های ولتاژ مدار کنترل | 0.3…0.6 Uc (-40 تا 70 درجه سانتی‌گراد) برای افت ولتاژ AC 50/60 هرتز |
| توان ورود جریان [VA] | 140 ولت آمپر در 60 هرتز با ضریب توان 0.75 (در دمای 20 درجه سانتی‌گراد) |
| مصرف توان نگهداری [VA] | 13 ولت آمپر در 60 هرتز با ضریب توان 0.3 (در دمای 20 درجه سانتی‌گراد) |
| اتلاف حرارت | 4 تا 5 وات در 50/60 هرتز |
| زمان عملکرد | 4 تا 19 میلی‌ثانیه برای باز شدن، 12 تا 26 میلی‌ثانیه برای بسته شدن |
| حداکثر نرخ عملکرد | 3600 چرخه در ساعت در دمای 60 درجه سانتی‌گراد |
| اتصالات – ترمینال‌ها | مدار کنترل: ترمینال‌های پیچ‌دار برای کابل‌های 1 تا 4 میلی‌متر مربع (انعطاف‌پذیر و جامد) |
| گشتاور سفت کردن | 1.7 نیوتن‌متر برای مدار کنترل و 8 نیوتن‌متر برای مدار قدرت |
| پشتیبانی نصب | ریل و صفحه |
| استانداردها | CSA C22.2 No 14، EN 60947-4-1، UL 508 |
| گواهینامه‌های محصول | CCC، CSA، UL، DNV، RINA، GOST، GL، LROS (Lloyds Register of Shipping) |
| درجه حفاظتی IP | IP20 (برای سطح جلویی) مطابق با IEC 60529 |
| پوشش محافظتی | TH مطابق با استاندارد IEC 60068-2-30 |
| مقاومت در برابر شرایط آب و هوایی | مطابق با استاندارد IACS E10 برای تحمل رطوبت |
| دمای مجاز محیط | -40 تا 60 درجه سانتی‌گراد (تا 70 درجه سانتی‌گراد با کاهش عملکرد) |
| ارتفاع عملیاتی | 0 تا 3000 متر |
| مقاومت در برابر آتش | 850 درجه سانتی‌گراد مطابق با IEC 60695-2-1 |
| مقاوم در برابر شعله | V1 مطابق با استاندارد UL 94 |
| مقاومت مکانیکی | شوک در حالت کنتاکتور باز: 8 Gn برای 11 میلی‌ثانیه، در حالت کنتاکتور بسته: 10 Gn برای 11 میلی‌ثانیه، لرزش در حالت باز: 2 Gn، در حالت بسته: 4 Gn (فرکانس 5…300 هرتز) |
| ارتفاع | 127 میلی‌متر |
| عرض | 85 میلی‌متر |
| عمق | 125 میلی‌متر |
| وزن خالص | 1.44 کیلوگرم |
| واحدهای بسته‌بندی | نوع بسته 1 (PCE) – وزن: 1.466 کیلوگرم |
| ابعاد بسته‌بندی | ارتفاع: 15.5 سانتی‌متر، عرض: 11 سانتی‌متر، طول: 13.8 سانتی‌متر |
| گارانتی قراردادی | 18 ماه |
صنایع مورد استفاده:
- صنایع نفت و گاز: به دلیل نیاز به کنترل دقیق و ایمن تجهیزات در این صنعت، کنتاکتورهای اشنایدر الکتریک در پالایشگاه‌ها و واحدهای پتروشیمی استفاده می‌شوند.
- صنایع خودروسازی: در خطوط تولید و مونتاژ خودروها، از این نوع کنتاکتور برای کنترل دستگاه‌های مختلف استفاده می‌شود.
- صنایع فولاد و فلزات: کنترل دستگاه‌های سنگین و پرقدرت در این صنعت با استفاده از کنتاکتورهای اشنایدر الکتریک به‌صورت بهینه انجام می‌شود.
- صنایع غذایی و دارویی: در کارخانه‌های تولید مواد غذایی و دارویی که نیاز به دقت و ایمنی بالا دارند، از این محصول برای مدیریت برق تجهیزات استفاده می‌شود.
ویژگی‌ها:
- ظرفیت تحمل جریان بالا: کنتاکتور اشنایدر الکتریک 60 آمپر 4 پل 48 ولت AC با 2NO+2NC می‌تواند جریان الکتریکی تا 60 آمپر را بدون افت کیفیت و کارایی مدیریت کند.
- طراحی بهینه و مقاوم: کنتاکتور اشنایدر الکتریک 60 آمپر 4 پل 48 ولت AC با 2NO+2NC این کنتاکتور با استفاده از مواد باکیفیت و مقاوم در برابر شرایط سخت محیطی طراحی شده است.
- دارای دو کنتاکت NO و دو کنتاکت NC: وجود 2 کنتاکت NO (Normally Open) و 2 کنتاکت NC (Normally Closed) امکان کنترل بهتر مدارهای برقی را فراهم می‌کند.
- نصب و نگهداری آسان: طراحی مدولار و کاربرپسند کنتاکتور، نصب و تعمیرات آن را برای متخصصان برق آسان می‌کند.
توضیحات تکمیلی
| برند : | اشنایدر الکتریک |
|---|---|
| کد فنی: | LC1D40008E7 |
| جنس بدنه | پلاستیک فشرده(پلی کربنات فشرده) |
| رنگ بدنه | مشکی |
| گارانتی | 18 ماه گارانتی شرکتی |
| کشور سازنده | جمهوری چک |
| وزن: | 1 کیلو 440 گرم |
