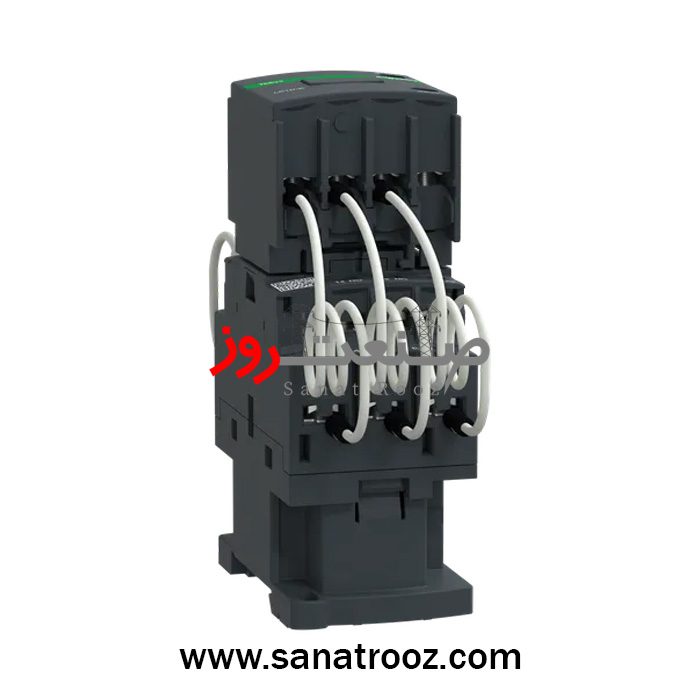

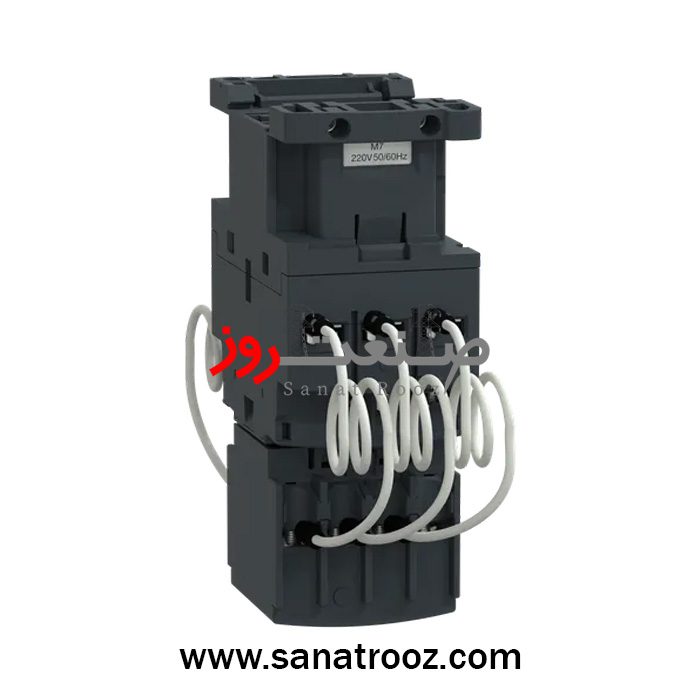

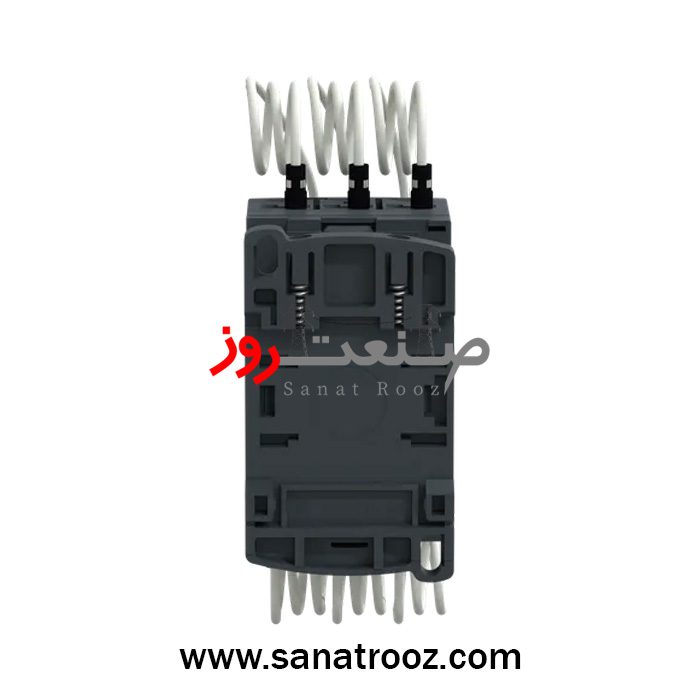

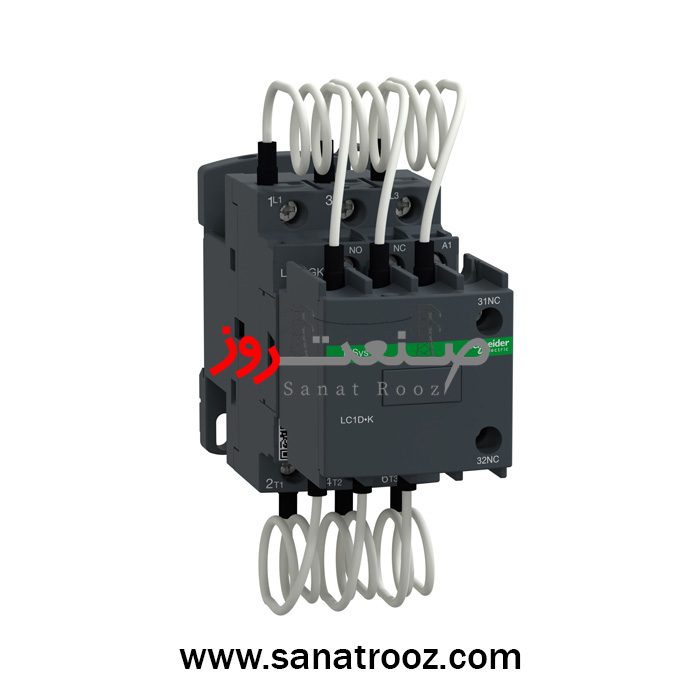

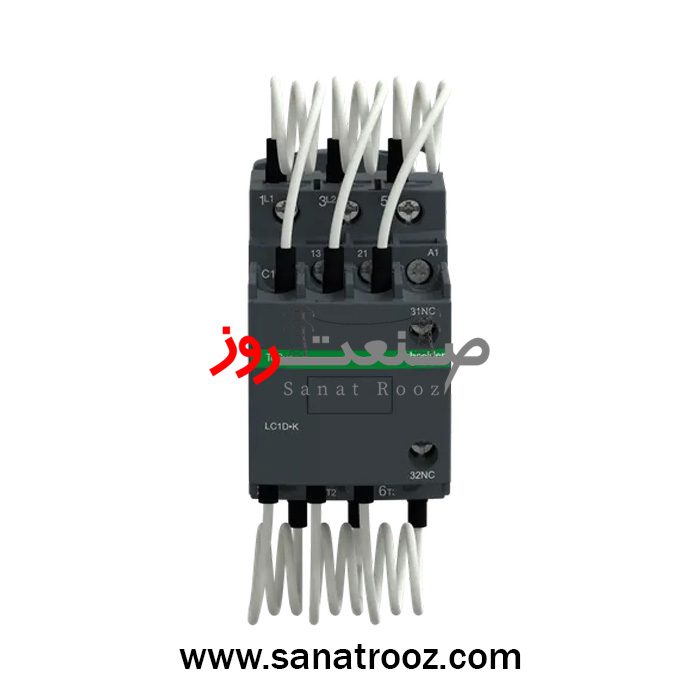

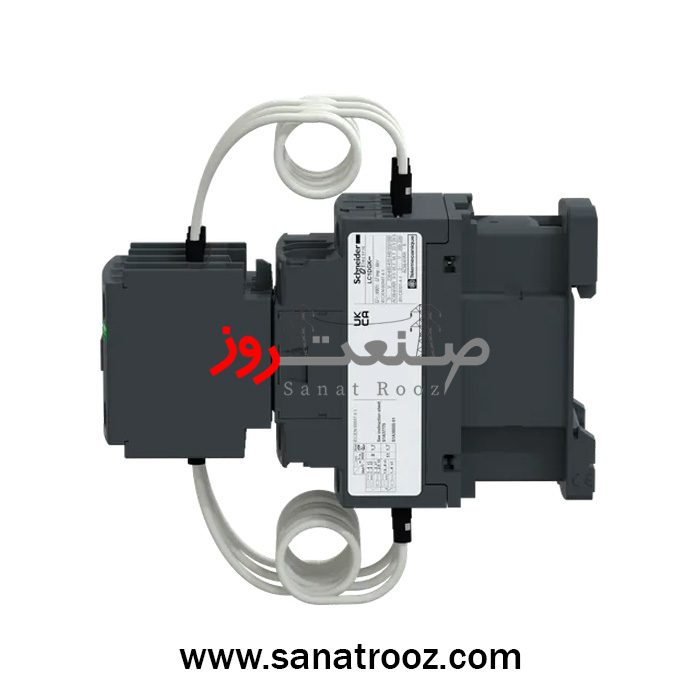

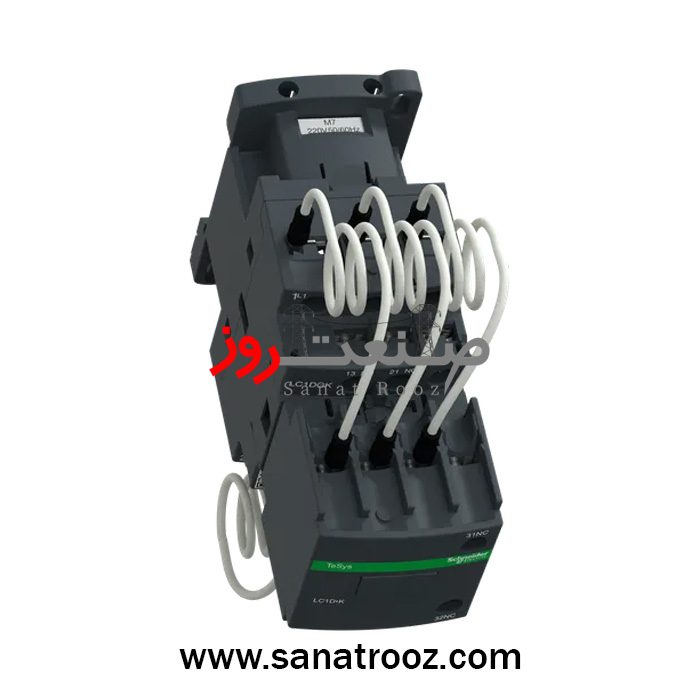

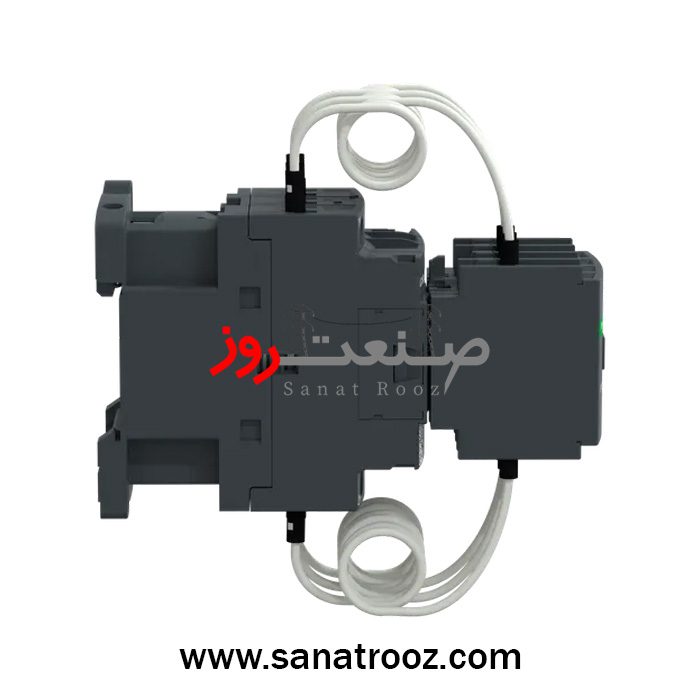

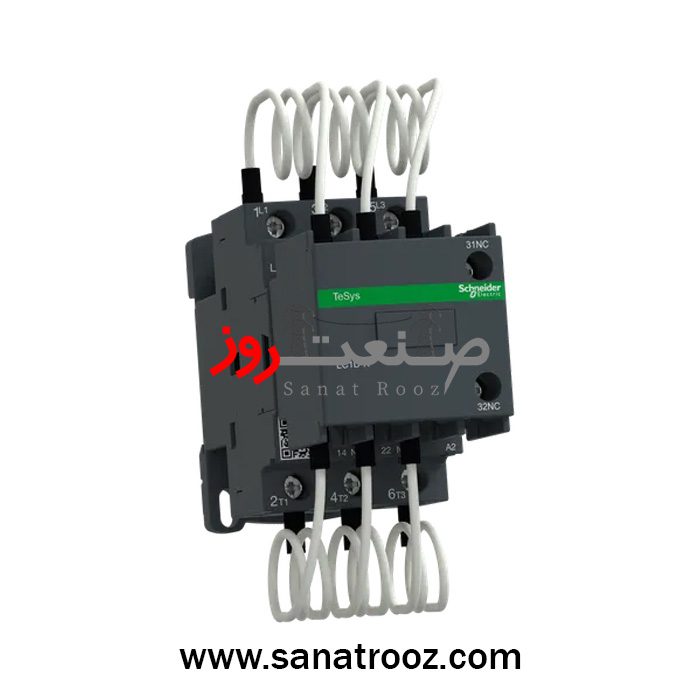

کنتاکتور خازنی ۲۵ کیلو وار ۲۲۰ ولت AC اشنایدر الکتریک
Capacitor contactor, Tesys Deca, 25kVAR at 400/415V 50Hz, 220V AC 50/60Hz coil, screw clamp terminals
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کنتاکتور خازنی 25 کیلو وار 220 ولت AC اشنایدر الکتریک |
| سری محصول | TeSys Deca – سری LC1D.K |
| کد فنی کالا | LC1DMKM7 |
| نوع نصب | نصب روی ریل DIN یا نصب پیچ روی پلیت |
| ولتاژ عملکرد | 220 ولت AC (بوبین M7 – فرکانس 50/60 هرتز) |
| کاربرد | اصلاح ضریب توان و سوئیچینگ پلههای خازنی |
| نوع فرمان | الکترومغناطیسی مخصوص خازن (Capacitor Duty) |
| سازگاری با کلید | مناسب تابلوهای بانک خازنی و سیستم PFC |
| نوع ولتاژ تغذیه | AC – 50/60 Hz |
| مصرف انرژی | مطابق مشخصات بوبین AC |
| طراحی | کنتاکتور خازنی با مقاومت پیششارژ داخلی |
| ایمنی | مطابق استاندارد EN/IEC 60947-1 و EN/IEC 60947-4-1 |
| کاربری | عملکرد پیوسته (Continuous Duty) |
| سرعت عملکرد | حداکثر 240 سیکل در ساعت |
| قابلیت کنترل | قطع و وصل ایمن پله خازنی با محدودسازی جریان هجومی |
| دوام مکانیکی | بالا، مناسب بانک خازنی صنعتی |
| نوع حفاظت | محدودکننده جریان هجومی خازن (Inrush Current Limitation) |
| عمر الکتریکی / مکانیکی | 300,000 سیکل در 400V AC (رده AC-6b) |
| گشتاور توصیهشده نصب | مدار فرمان: 1.7 نیوتنمتر / مدار قدرت: 2.5 نیوتنمتر |
| تعداد کنتاکت (وضعیت) | 3 کنتاکت قدرت NO + 1NO/2NC کمکی |
| قابلیت اضافه شدن | کنتاکت کمکی داخلی 1NO + 2NC |

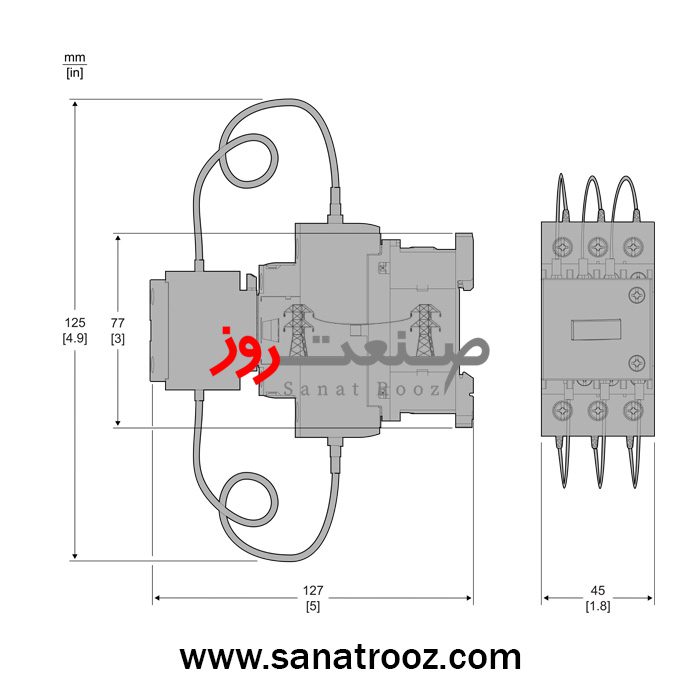

| قطر نصب | عرض بدنه 45 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن محصول | 0.63 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کنتاکتور خازنی اشنایدر الکتریک LC1DMKM7 یک کنتاکتور تخصصی AC-6b برای سوئیچینگ ایمن پلههای خازنی 25 کیلووار است که با مقاومتهای پیششارژ داخلی، جریان هجومی اولیه خازن را کنترل میکند. این مدل با بوبین 220 ولت AC (M7) برای مدارهای فرمان 220VAC طراحی شده و عملکرد پایدار بانک خازنی را تضمین مینماید. عرضه اورجینال با گارانتی ۱۸ ماهه شرکتی توسط شرکت صنعت روز.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
کنتاکتور خازنی ۲۵ کیلووار 220V اشنایدر مدل LC1DMKM7
کنتاکتور خازنی ۲۵ کیلووار اشنایدر الکتریک با کد فنی LC1DMKM7 یکی از تجهیزات تخصصی و حیاتی در طراحی و بهرهبرداری از تابلوهای اصلاح ضریب توان به شمار میرود. این کنتاکتور از سری TeSys Deca بوده و بهطور خاص برای سوئیچینگ پلههای خازنی با جریان هجومی بالا طراحی شده است؛ موضوعی که آن را بهطور کامل از کنتاکتورهای عمومی متمایز میسازد.
در سیستمهای بانک خازنی، لحظه اتصال خازن به شبکه با جریان هجومی بسیار شدید همراه است که در صورت استفاده از کنتاکتورهای معمولی، باعث جوشخوردگی کنتاکتها، کاهش عمر تجهیزات و حتی ایجاد اختلال در شبکه برق میشود. کنتاکتور خازنی LC1DMKM7 با بهرهگیری از مقاومتهای پیششارژ داخلی، این جریان هجومی را در لحظه وصل بهصورت مؤثر محدود کرده و سپس کنتاکتهای اصلی را در شرایط پایدار وارد مدار میکند.
این مدل برای پله خازنی 25kVAR در ولتاژ ۴۰۰ تا ۴۱۵ ولت AC طراحی شده و مطابق رده کاری AC-6b عمل میکند؛ ردهای که بهطور اختصاصی برای قطع و وصل خازنها در استاندارد IEC تعریف شده است. رعایت این رده کاری نقش مستقیمی در افزایش عمر خازنها، پایداری عملکرد بانک خازنی و کاهش هزینههای تعمیر و نگهداری دارد.
یکی از ویژگیهای کلیدی LC1DMKM7، برخورداری از بوبین فرمان ۲۲۰ ولت AC (کد M7) است. این ویژگی باعث میشود این کنتاکتور انتخابی کاملاً سازگار با تابلوهایی باشد که مدار فرمان آنها بر پایه 220VAC طراحی شده است. انتخاب صحیح ولتاژ بوبین، از بروز خطاهای کنترلی، افزایش تلفات حرارتی و ناپایداری عملکرد جلوگیری میکند.
از نظر ساختار مکانیکی، این کنتاکتور دارای سه کنتاکت قدرت NO بههمراه کنتاکتهای کمکی داخلی برای مدار فرمان و مانیتورینگ وضعیت است. طراحی فشرده و صنعتی، امکان نصب سریع روی ریل DIN یا پلیت تابلو را فراهم میسازد و آن را برای پروژههایی با فضای محدود بسیار مناسب میکند.
استفاده از کنتاکتور خازنی LC1DMKM7 در بانکهای خازنی با توان بالاتر، منجر به کاهش تنش الکتریکی شبکه، افزایش طول عمر خازنها و عملکرد پایدار سیستم اصلاح ضریب توان میشود. این مزایا در پروژههای صنعتی بزرگ که سوئیچینگ مکرر پلههای خازنی وجود دارد، اهمیت دوچندان پیدا میکند.
در مجموع، LC1DMKM7 یک راهکار کاملاً مهندسیشده، ایمن و قابل اعتماد برای سوئیچینگ پله خازنی ۲۵ کیلووار با مدار فرمان ۲۲۰ ولت AC است که بهصورت اورجینال همراه با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک و با تضمین اصالت کالا توسط شرکت صنعت روز عرضه میشود و انتخابی حرفهای برای مهندسان برق و طراحان تابلوهای اصلاح ضریب توان محسوب میگردد.
کاربردهای کنتاکتور خازنی LC1DMKM7 در صنایع مختلف
-
تابلوهای اصلاح ضریب توان (PFC Panels) صنعتی
-
بانکهای خازنی فشار ضعیف با پلههای 25kVAR
-
صنایع تولیدی با مصرف بالای توان راکتیو
-
کارخانجات، سولهها و مراکز صنعتی بزرگ
-
سیستمهای توزیع برق با سوئیچینگ مکرر پلههای خازنی
-
پروژههای صنعتی با مدار فرمان 220VAC
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کنتاکتور خازنی 25 کیلو وار 220 ولت AC اشنایدر الکتریک |
| سری محصول | TeSys Deca – سری LC1D.K |
| کد فنی کالا | LC1DMKM7 |
| نوع نصب | نصب روی ریل DIN یا نصب پیچ روی پلیت |
| ولتاژ عملکرد | 220 ولت AC (بوبین M7 – فرکانس 50/60 هرتز) |
| کاربرد | اصلاح ضریب توان و سوئیچینگ پلههای خازنی |
| نوع فرمان | الکترومغناطیسی مخصوص خازن (Capacitor Duty) |
| سازگاری با کلید | مناسب تابلوهای بانک خازنی و سیستم PFC |
| نوع ولتاژ تغذیه | AC – 50/60 Hz |
| مصرف انرژی | مطابق مشخصات بوبین AC |
| طراحی | کنتاکتور خازنی با مقاومت پیششارژ داخلی |
| ایمنی | مطابق استاندارد EN/IEC 60947-1 و EN/IEC 60947-4-1 |
| کاربری | عملکرد پیوسته (Continuous Duty) |
| سرعت عملکرد | حداکثر 240 سیکل در ساعت |
| قابلیت کنترل | قطع و وصل ایمن پله خازنی با محدودسازی جریان هجومی |
| دوام مکانیکی | بالا، مناسب بانک خازنی صنعتی |
| نوع حفاظت | محدودکننده جریان هجومی خازن (Inrush Current Limitation) |
| عمر الکتریکی / مکانیکی | 300,000 سیکل در 400V AC (رده AC-6b) |
| گشتاور توصیهشده نصب | مدار فرمان: 1.7 نیوتنمتر / مدار قدرت: 2.5 نیوتنمتر |
| تعداد کنتاکت (وضعیت) | 3 کنتاکت قدرت NO + 1NO/2NC کمکی |
| قابلیت اضافه شدن | کنتاکت کمکی داخلی 1NO + 2NC |
| قطر نصب | عرض بدنه 45 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن محصول | 0.63 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
بهدلیل طراحی تخصصی AC-6b و وجود مقاومت پیششارژ داخلی که جریان هجومی شدید خازن را کنترل میکند.
تفاوت اصلی در توان پله خازنی (25kVAR) و تحمل جریان هجومی بالاتر متناسب با آن است.
باعث جوشخوردگی کنتاکتها، افت عمر و ناپایداری بانک خازنی میشود.
برای پله خازنی 25kVAR در شبکه 400/415V AC با مدار فرمان 220VAC.
بانکهای خازنی صنعتی با توان بالاتر، سوئیچینگ مکرر و نیاز به پایداری طولانیمدت.
