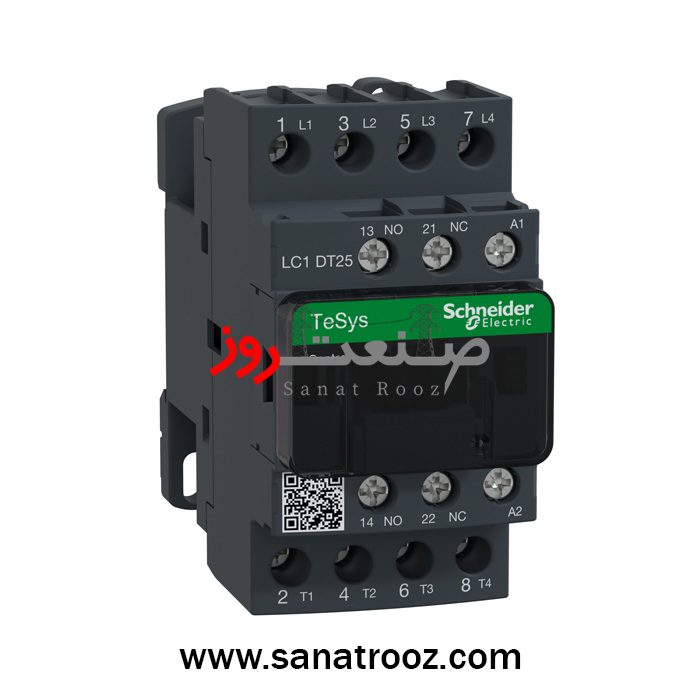

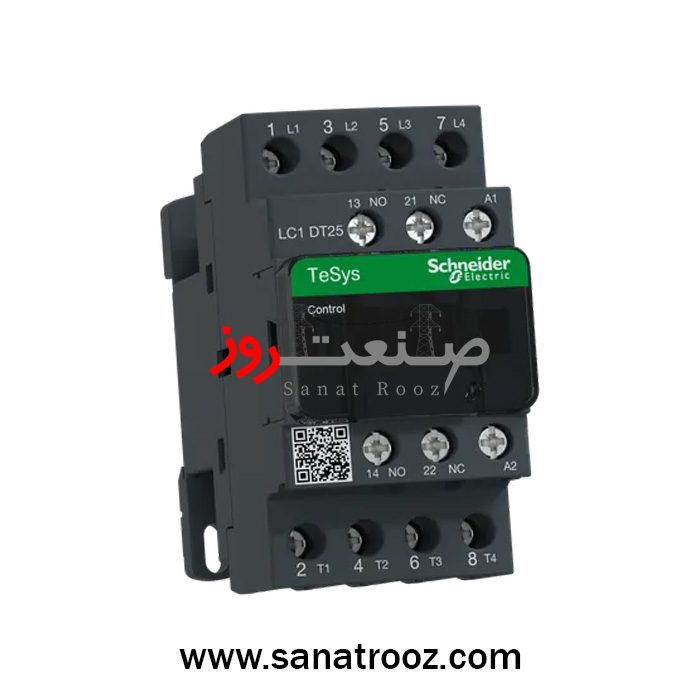

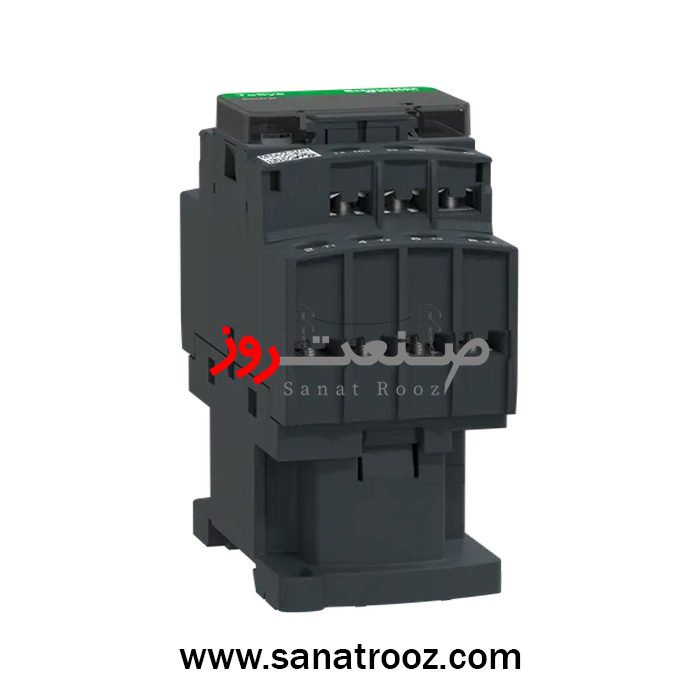

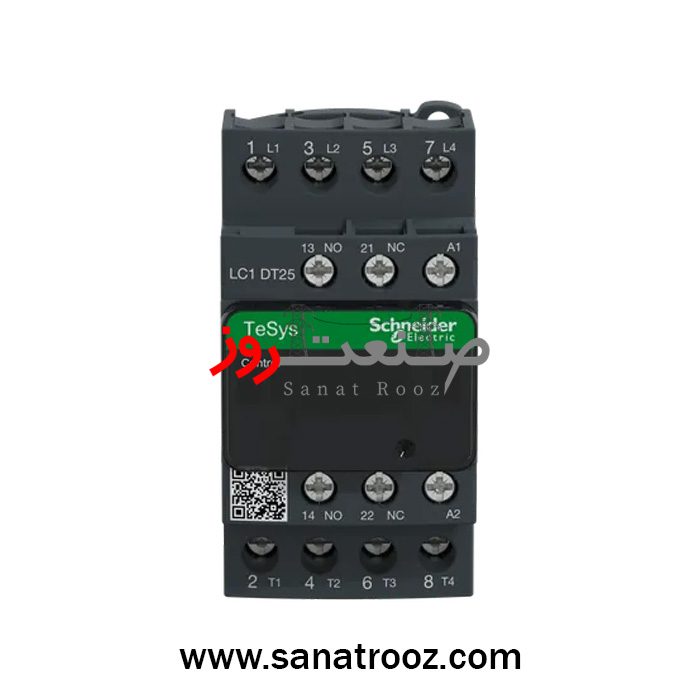

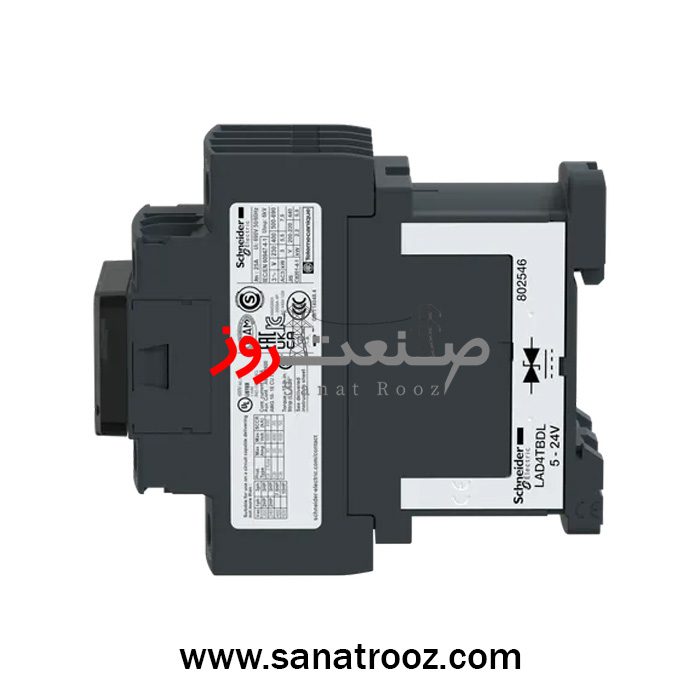

کنتاکتور 25 آمپر4 پل 24 ولت DC اشنایدر الکتریک
تماس بگیرید
کنتاکتور 25 آمپر4 پل 24 ولت DC اشنایدر الکتریک با کد فنی :LC1DT25BD یکی از محصولات با کیفیت و پرکاربرد برای کنترل جریان‌های الکتریکی در مدارهای DC است، این کنتاکتور با داشتن 4 پل و تحمل جریان 25 آمپر، عملکرد مطمئنی را در صنایع مختلف از جمله خودروسازی، انرژی‌های تجدیدپذیر و تجهیزات صنعتی ارائه می‌دهد.، ولتاژ کنترل 24 ولت DC و نصب آسان، آن را به گزینه‌ای ایده‌آل برای سیستم‌های کنترل و مدارهای قدرت تبدیل کرده است.
توضیحات
کنتاکتور 25 آمپر4 پل 24 ولت DC اشنایدر الکتریک
کنتاکتور 25 آمپر4 پل 24 ولت DC اشنایدر الکتریک یکی از محصولات قابل اطمینان و با کیفیت بالا برای کنترل و مدیریت جریان‌های الکتریکی در مدارهای DC است. این کنتاکتور با قابلیت تحمل جریان 25 آمپر و طراحی 4 پل (2 کنتاکت باز و 2 کنتاکت بسته)، انعطاف‌پذیری بالایی برای کاربردهای مختلف صنعتی فراهم می‌کند. ولتاژ کنترل 24 ولت DC، این کنتاکتور را برای محیط‌های با سیستم‌های کنترل DC مناسب می‌سازد.
ویژگی‌ها:
- ظرفیت جریان: 25 آمپر
- تعداد پل‌ها: 4 پل (2NO + 2NC)
- ولتاژ کنترل: 24 ولت DC
- کاربردهای گسترده: مناسب برای مدارهای DC با بارهای مقاومتی و موتوری
- نصب آسان و طراحی فشرده
در ادامه تمامی مشخصات و اطلاعات فنی کنتاکتور 25 آمپر4 پل 24 ولت DC اشنایدر الکتریک رو کامل در جدول ارائه دادیم:
| بخش | توضیحات |
|---|---|
| نام محصول | کنتاکتور TeSys D با 4 پل (4 باز) – AC-1 – تا 440 ولت، 25 آمپر – سیم پیچ 24 ولت DC |
| کد محصول | LC1DT25BD |
| کد محلی توزیع کننده | 386105205 |
| EAN کد | 3389110247794 |
| محدوده محصول | TeSys Deca |
| نوع محصول یا مؤلفه | کنتاکتور |
| نام کوتاه دستگاه | LC1D |
| کاربرد کنتاکتور | بار مقاومتی |
| دسته‌بندی استفاده | AC-1، AC-3، AC-3e، AC-4 |
| توضیحات تعداد پل‌ها | 4 پل (4 باز) |
| ولتاژ عملیاتی نامی [Ue] | مدار قدرت: ≤ 690 ولت AC، فرکانس 25 تا 400 هرتز؛ مدار قدرت: ≤ 300 ولت DC |
| جریان عملیاتی نامی [Ie] | 25 آمپر در دمای کمتر از 60 درجه سانتی‌گراد، تا 440 ولت AC AC-1 برای مدار قدرت |
| ولتاژ مدار کنترلی [Uc] | 24 ولت DC |
| جریان حرارتی معمول [Ith] | 10 آمپر در دمای 60 درجه برای مدار سیگنال‌دهی، 25 آمپر در دمای 60 درجه برای مدار قدرت |
| ظرفیت قطع و وصل لحظه‌ای [Irms] | مدار سیگنال‌دهی: 140 آمپر AC، 250 آمپر DC؛ مدار قدرت: 250 آمپر در 440 ولت |
| ظرفیت قطع [Rated breaking capacity] | 250 آمپر در 440 ولت برای مدار قدرت |
| مقاومت در برابر جریان کوتاه [Icw] | 30 آمپر در 40 درجه سانتی‌گراد به مدت 10 دقیقه، 61 آمپر در 40 درجه به مدت 1 دقیقه، 105 آمپر در 40 درجه به مدت 10 ثانیه، 210 آمپر به مدت 1 ثانیه برای مدار قدرت |
| فیوز پیشنهادی [Fuse rating] | 10 آمپر gG برای مدار سیگنال‌دهی، 40 آمپر gG برای مدار قدرت |
| ایمپدانس متوسط | 2.5 میلی‌اهم در 25 آمپر، 50 هرتز برای مدار قدرت |
| افت توان در هر پل | 1.56 وات AC-1 |
| ولتاژ عایقی نامی [Ui] | مدار قدرت: 690 ولت، مطابق با استانداردهای IEC 60947-4-1، CSA، UL |
| پوشش حفاظتی | IP20 در جلوی دستگاه، مطابق با استاندارد IEC 60529 |
| مقاومت حرارتی | مطابق با استاندارد IEC 60068-2-30 |
| عمر مکانیکی | 30 میلیون سیکل |
| عمر الکتریکی | 0.8 میلیون سیکل در جریان 25 آمپر AC-1 و ولتاژ ≤ 440 ولت |
| زمان عملکرد [Operating time] | زمان باز شدن: 20 میلی‌ثانیه ±20%، زمان بسته شدن: 63 میلی‌ثانیه ±15% |
| توان مصرفی [Inrush power] | 5.4 وات در 20 درجه سانتی‌گراد |
| توان مصرفی نگه‌دارنده [Hold-in power] | 5.4 وات در 20 درجه سانتی‌گراد |
| تعداد سیکل‌های کاری [Cyc/h] | 3600 سیکل در ساعت در دمای 60 درجه |
| اتصالات – ترمینال‌ها | مدار کنترل: ترمینال‌های پیچی؛ مدار قدرت: ترمینال‌های پیچی |
| نوع تماس کمکی [Auxiliary contacts] | نوع مکانیکی، 1 باز و 1 بسته، مطابق با IEC 60947-5-1 |
| دمای محیط [Ambient temperature] | -40 تا 60 درجه سانتی‌گراد؛ تا 70 درجه با کاهش عملکرد |
| ارتفاع عملکرد [Operating altitude] | 0 تا 3000 متر |
| مقاومت به آتش [Fire resistance] | 850 درجه سانتی‌گراد، مطابق با IEC 60695-2-1 |
| گواهینامه‌ها | DNV، GL، CCC، LROS (Lloyds Register of Shipping)، RINA، BV، GOST، UL، CSA، CB |
| وزن خالص | 0.365 کیلوگرم |

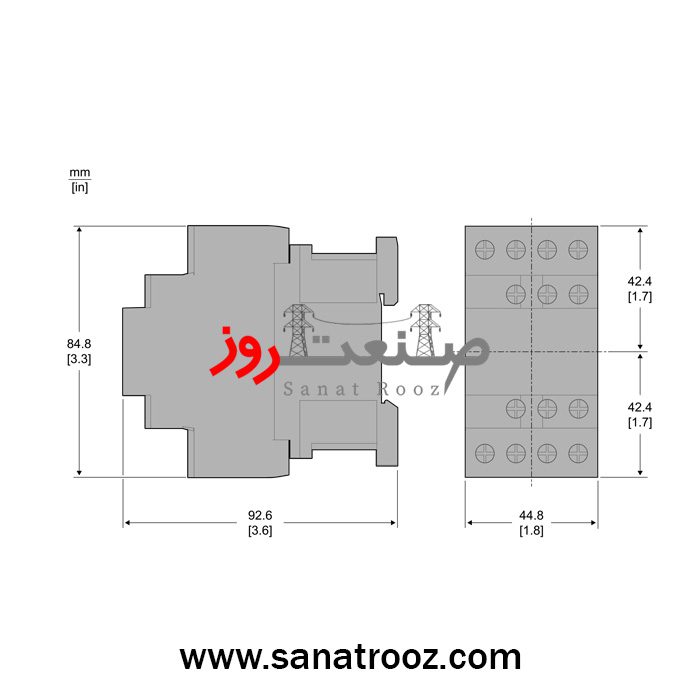

| ابعاد | ارتفاع: 85 میلی‌متر، عرض: 45 میلی‌متر، عمق: 99 میلی‌متر |
| برچسب Green Premium | محصولی با عملکرد محیطی برتر، مطابق با آخرین مقررات و شفافیت در تاثیرات زیست‌محیطی |
| ضمانت‌نامه | 18 ماه |
کاربردها:
این کنتاکتور 25 آمپر4 پل 24 ولت DC اشنایدر الکتریک در صنایع مختلف مانند:
- صنایع خودروسازی: برای کنترل و راه‌اندازی موتورها و سیستم‌های برقی خودرو
- صنایع نفت و گاز: در تجهیزات کنترلی و مدارهای ایمنی
- صنایع مخابراتی: برای مدیریت سیستم‌های برق در مراکز داده و شبکه‌های مخابراتی
- سیستم‌های انرژی‌های تجدیدپذیر: در مدیریت جریان و کنترل بارهای خورشیدی و بادی
- صنایع الکترونیک: برای کاربردهای خاص و حساس در کنترل جریان‌های الکتریکی
این کنتاکتور 25 آمپر4 پل 24 ولت DC اشنایدر الکتریک با ترکیب ویژگی‌های فنی برجسته و دوام بالا، گزینه‌ای ایده‌آل برای کنترل جریان در محیط‌های صنعتی محسوب می‌شود.
توضیحات تکمیلی
| برند : | اشنایدر الکتریک |
|---|---|
| کد فنی: | LC1DT25BD |
| وزن: | 365 گرم |
| جنس بدنه | پلاستیک فشرده(پلی کربنات فشرده) |
| رنگ بدنه | مشکی |
| کشور سازنده | فرانسه |
| گارانتی | 18 ماه گارانتی شرکتی |
