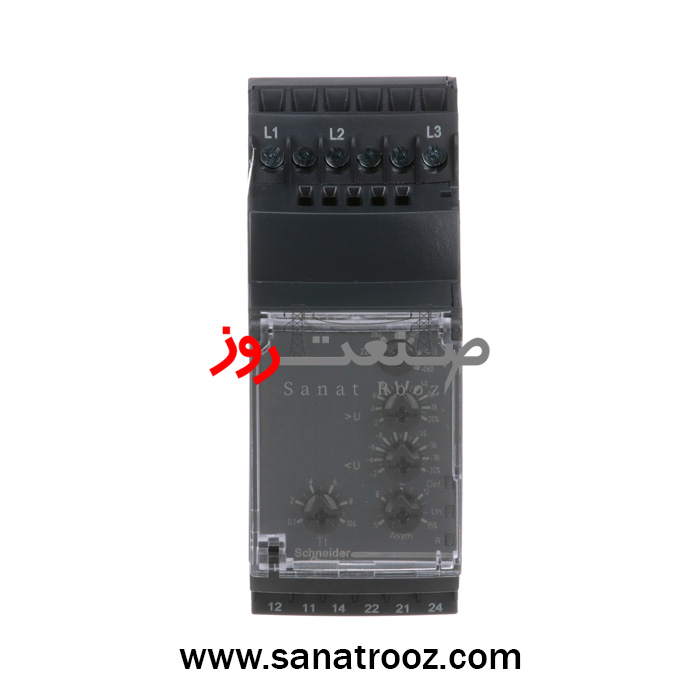

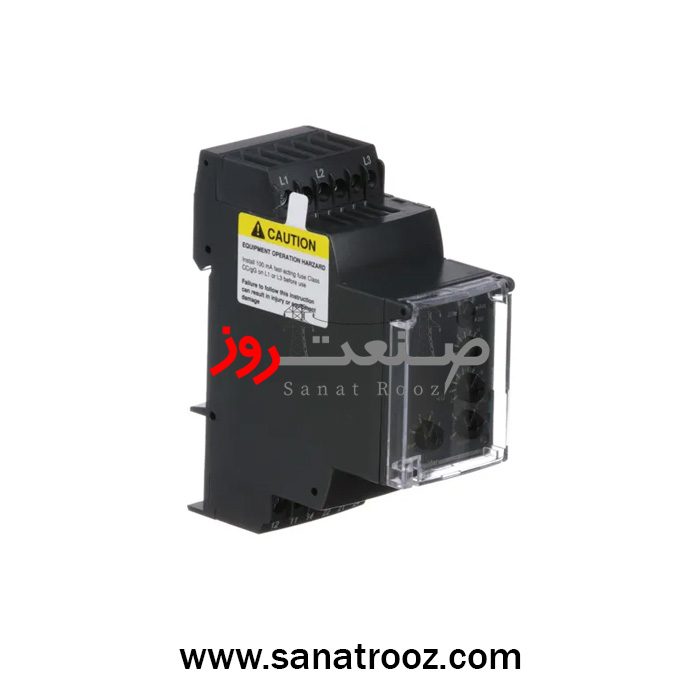

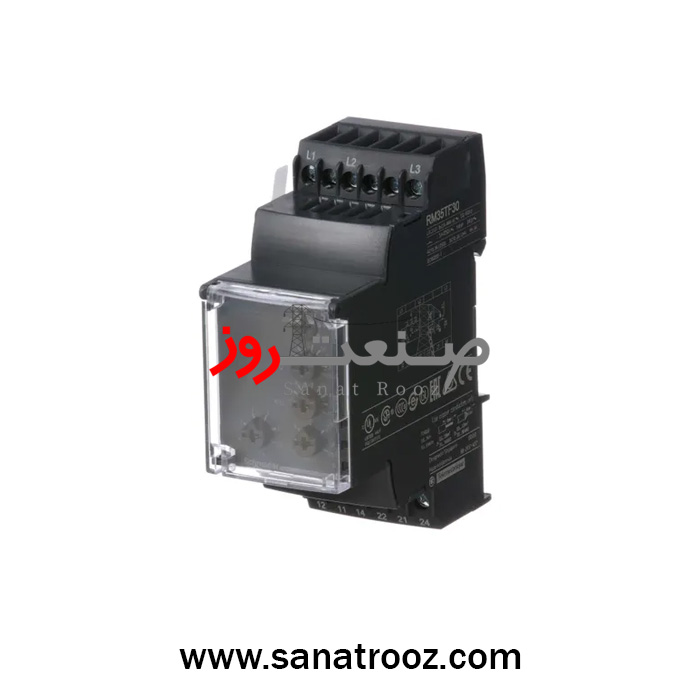

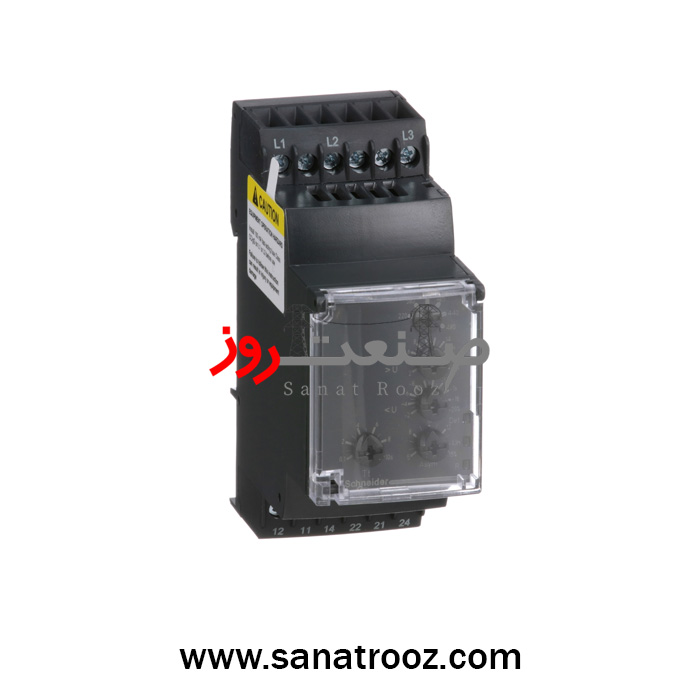

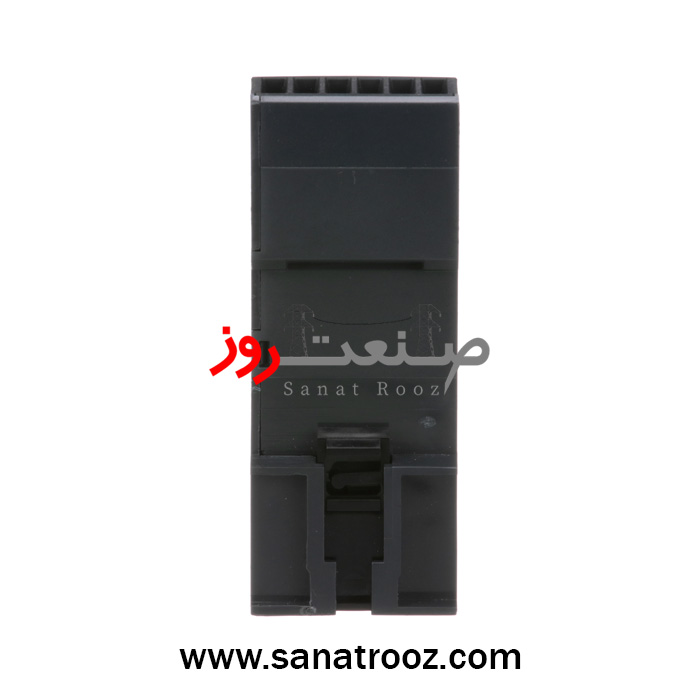

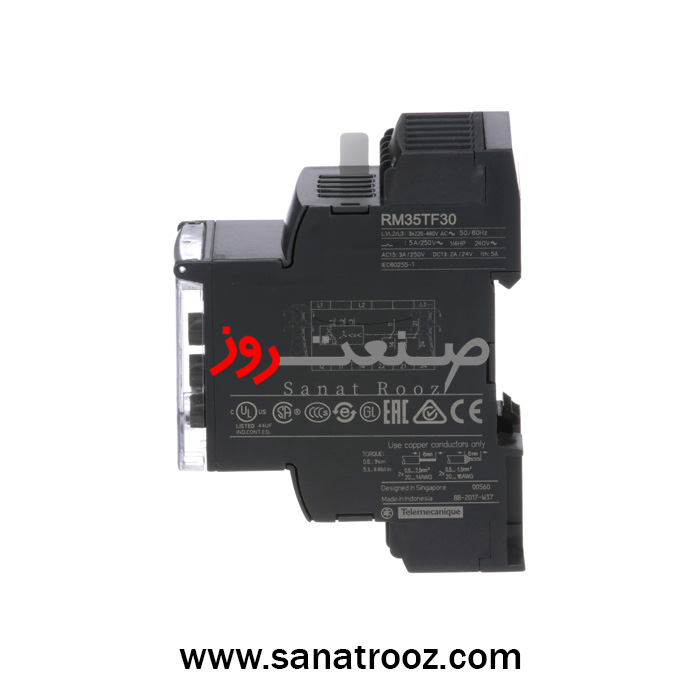

رله کنترل فاز پنج چراغ اشنایدر الکتریک
multifunction phase control relay RM35-T - range 194..528 V AC
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | رله کنترل فاز پنج چراغ اشنایدر الکتریک |
| سری محصول | Harmony Control Relays – سری RM35 |
| کد فنی کالا | RM35TF30 |
| نوع نصب | نصب ریلی روی ریل 35 میلیمتری (DIN Rail – IEC 60715) |
| ولتاژ عملکرد | 220 تا 480 ولت AC |
| کاربرد | پایش و حفاظت پیشرفته شبکههای سهفاز |
| نوع فرمان | کنترلی – حفاظتی |
| سازگاری با کلید | مناسب تابلوهای برق صنعتی و سیستمهای کنترلی |
| نوع ولتاژ تغذیه | AC (Self Powered) |
| مصرف انرژی | حداکثر 22 VA در 400 ولت AC |
| طراحی | ماژول صنعتی با نمایشگر پنج LED وضعیت |
| ایمنی | مطابق IEC 60255 و IEC 60664-1 |
| کاربری | عملکرد پیوسته (Continuous Duty) |
| سرعت عملکرد | کمتر از 200 میلیثانیه در زمان بروز خطا |
| قابلیت کنترل | قطع فاز، توالی فاز، عدم تقارن ولتاژ، افت و اضافه ولتاژ |
| دوام مکانیکی | 30,000,000 سیکل |
| نوع حفاظت | حفاظت کامل شبکه سهفاز (Phase Failure / Sequence / Asymmetry / U) |
| عمر سیکل الکتریکی/مکانیکی | 100,000 سیکل الکتریکی / 30,000,000 سیکل مکانیکی |
| گشتاور توصیهشده نصب | 0.6 تا 1 نیوتنمتر |
| قابلیت اضافه شدن | تنظیم آستانه ولتاژ و زمان تأخیر از روی پنل |
| قطر نصب | عرض بدنه 35 میلیمتر |
| تعداد کنتاکت | 2 کنتاکت تبدیلی (2 C/O) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.13 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
رله کنترل فاز پنج چراغ اشنایدر الکتریک RM35TF30 یک رله چندمنظوره و حرفهای برای پایش کامل کیفیت شبکههای سهفاز است که خطاهای قطع فاز، جابجایی توالی فاز، عدم تقارن ولتاژ و افت یا اضافه ولتاژ را با دقت بالا تشخیص میدهد. طراحی صنعتی، تنظیمات پیشرفته و نمایشگر پنج LED، این محصول را به انتخابی مطمئن برای تابلوهای برق حساس تبدیل کرده است. اورجینال با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک و عرضه رسمی توسط شرکت صنعت روز.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
کنترل فاز پنج چراغ اشنایدر الکتریک
رله کنترل فاز پنج چراغ اشنایدر الکتریک (Schneider Electric) با کد فنی RM35TF30 یکی از پیشرفتهترین راهکارهای پایش و حفاظت شبکههای سهفاز صنعتی است که برای پروژههای حساس با نیاز به کنترل دقیق کیفیت ولتاژ طراحی شده است. این رله از سری Harmony Control Relays – RM35 بوده و بهعنوان یک رله چندمنظوره، سطح بالاتری از ایمنی و اطمینان را در مقایسه با مدلهای سادهتر ارائه میدهد.
RM35TF30 قادر است بهصورت همزمان قطع فاز، جابجایی توالی فاز، عدم تقارن ولتاژ، افت ولتاژ و اضافه ولتاژ را تشخیص دهد و در صورت خروج پارامترها از محدوده مجاز، فرمان حفاظتی صادر کند. این قابلیتها نقش بسیار مهمی در حفاظت از الکتروموتورها، درایوها، تابلوهای فرمان و تجهیزات حساس صنعتی ایفا میکنند؛ تجهیزاتی که نوسانات ولتاژ میتواند بهسرعت باعث آسیب جدی به آنها شود.
یکی از برجستهترین مزیتهای RM35TF30، نمایشگر پنج چراغ LED مجزا است که وضعیت شبکه و عملکرد رله را بهصورت کاملاً شفاف نمایش میدهد. هر LED نشاندهنده وضعیت مشخصی از تغذیه، رله و خطاهای شبکه است و این موضوع باعث میشود تکنسین یا مهندس برق بتواند در کوتاهترین زمان ممکن، نوع خطا را شناسایی و اقدام اصلاحی انجام دهد. این ویژگی در تابلوهای برق پیچیده و پروژههای بزرگ، یک مزیت عملیاتی بسیار مهم محسوب میشود.
این رله بهصورت Self Powered طراحی شده و بدون نیاز به منبع تغذیه جداگانه، مستقیماً از شبکه سهفاز در بازه ۲۲۰ تا ۴۸۰ ولت AC تغذیه میشود. امکان تنظیم زمان تأخیر قطع (۰.۱ تا ۱۰ ثانیه) و تنظیم آستانههای ولتاژی و عدم تقارن از روی پنل جلویی، انعطافپذیری بالایی برای تطبیق با شرایط مختلف شبکه فراهم میکند.
طراحی صنعتی با عرض ۳۵ میلیمتر، نصب آسان روی ریل استاندارد DIN و وجود دو کنتاکت تبدیلی (2CO) با جریان نامی ۵ آمپر، RM35TF30 را به انتخابی ایدهآل برای تابلوهای برق حرفهای و سیستمهای کنترلی پیشرفته تبدیل کرده است. پاسخ سریع در زمان بروز خطا، دوام مکانیکی بسیار بالا و تطابق کامل با استانداردهای بینالمللی IEC، تضمینکننده عملکرد پایدار این رله در محیطهای صنعتی سخت و پیوسته است.
برای پروژههایی که پایداری شبکه، کاهش توقف خط تولید، افزایش عمر تجهیزات و مدیریت دقیق کیفیت ولتاژ اهمیت بالایی دارد، RM35TF30 یک انتخاب مهندسیشده و آیندهنگرانه محسوب میشود. این محصول بهصورت اورجینال و با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک، همراه با ضمانت اصالت کالا، توسط شرکت صنعت روز عرضه میگردد تا خریداران با اطمینان کامل فنی و اقتصادی اقدام به انتخاب نمایند.
🏭 کاربرد رله کنترل فاز پنج چراغ RM35TF30 در صنایع مختلف
-
تابلوهای برق صنعتی پیشرفته و تابلوهای توزیع سهفاز
-
حفاظت الکتروموتورهای حساس و توان بالا
-
صنایع تولیدی پیوسته و خطوط مونتاژ اتوماتیک
-
سیستمهای پمپ، کمپرسور و فنهای صنعتی سنگین
-
صنایع آب و فاضلاب و ایستگاههای پمپاژ بزرگ
-
صنایع نفت، گاز، پتروشیمی و پالایشگاهی
-
صنایع فولاد، سیمان و معادن
-
سیستمهای آسانسور، بالابرها و تجهیزات حیاتی ساختمانی
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | رله کنترل فاز پنج چراغ اشنایدر الکتریک |
| سری محصول | Harmony Control Relays – سری RM35 |
| کد فنی کالا | RM35TF30 |
| نوع نصب | نصب ریلی روی ریل 35 میلیمتری (DIN Rail – IEC 60715) |
| ولتاژ عملکرد | 220 تا 480 ولت AC |
| کاربرد | پایش و حفاظت پیشرفته شبکههای سهفاز |
| نوع فرمان | کنترلی – حفاظتی |
| سازگاری با کلید | مناسب تابلوهای برق صنعتی و سیستمهای کنترلی |
| نوع ولتاژ تغذیه | AC (Self Powered) |
| مصرف انرژی | حداکثر 22 VA در 400 ولت AC |
| طراحی | ماژول صنعتی با نمایشگر پنج LED وضعیت |
| ایمنی | مطابق IEC 60255 و IEC 60664-1 |
| کاربری | عملکرد پیوسته (Continuous Duty) |
| سرعت عملکرد | کمتر از 200 میلیثانیه در زمان بروز خطا |
| قابلیت کنترل | قطع فاز، توالی فاز، عدم تقارن ولتاژ، افت و اضافه ولتاژ |
| دوام مکانیکی | 30,000,000 سیکل |
| نوع حفاظت | حفاظت کامل شبکه سهفاز (Phase Failure / Sequence / Asymmetry / U) |
| عمر سیکل الکتریکی/مکانیکی | 100,000 سیکل الکتریکی / 30,000,000 سیکل مکانیکی |
| گشتاور توصیهشده نصب | 0.6 تا 1 نیوتنمتر |
| قابلیت اضافه شدن | تنظیم آستانه ولتاژ و زمان تأخیر از روی پنل |
| قطر نصب | عرض بدنه 35 میلیمتر |
| تعداد کنتاکت | 2 کنتاکت تبدیلی (2 C/O) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.13 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
RM35TF30 علاوه بر نمایش وضعیت با پنج LED مجزا، کنترل کامل افت و اضافه ولتاژ را نیز انجام میدهد و برای شبکههای حساس مناسبتر است.
پنج LED امکان تشخیص سریع نوع خطا (تغذیه، رله، فاز، عدم تقارن، ولتاژ) را فراهم کرده و زمان عیبیابی را به حداقل میرسانند.
خیر. این رله Self Powered بوده و مستقیماً از شبکه سهفاز 220 تا 480 ولت AC تغذیه میشود.
تنظیم زمان تأخیر قطع (0.1 تا 10 ثانیه) و آستانههای ولتاژی و عدم تقارن از روی پنل امکانپذیر است.
برای پروژههایی که پایداری شبکه، حفاظت تجهیزات گرانقیمت و کاهش توقف خط تولید اهمیت بالایی دارد.
