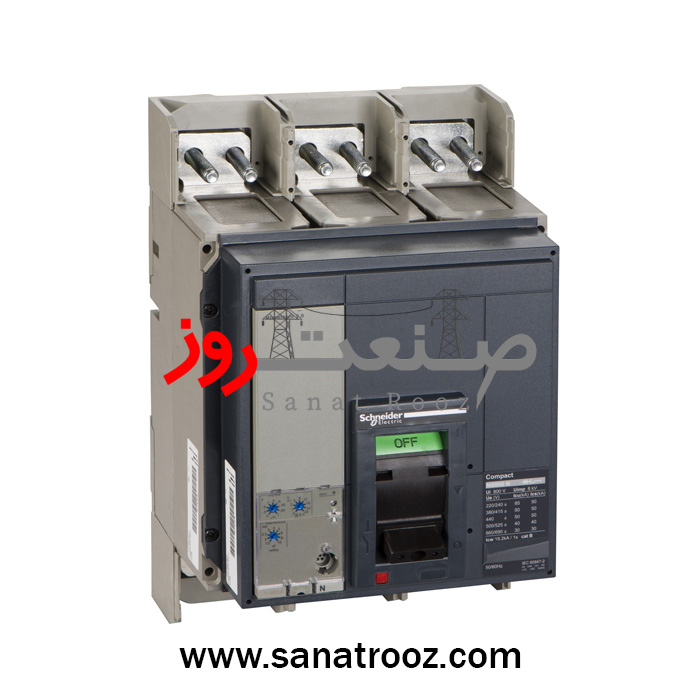

کليد اتوماتیک 800 آمپر سه پل 50KA با میکرلوژیک 5.0
کلید اتوماتیک سهپل اشنایدر الکتریک مدل 33466S5 از سری ComPacT NS800N یکی از پیشرفتهترین تجهیزات حفاظتی نسل جدید Schneider Electric است که با جریان نامی ۸۰۰ آمپر و قدرت قطع ۵۰kA در ولتاژ ۴۱۵V AC طراحی شده است. این مدل با واحد حفاظتی Micrologic 5.0 آنالوگ، حفاظت مطمئن و تنظیمپذیر را برای مدارهای اصلی قدرت و تابلوهای توزیع انرژی صنعتی فراهم میکند.
واحد حفاظتی Micrologic 5.0 این کلید امکان تنظیم دقیق پارامترهای حفاظتی را در محدودههای Ir = 0.4 تا 1×In، Isd = 1.5 تا 10×Ir و Ii = 2 تا 15×In فراهم میکند. این قابلیت موجب اطمینان بالا در جلوگیری از اضافهبار، اتصال کوتاه کوتاهمدت و لحظهای میشود. طراحی آنالوگ با سلکتورهای فیزیکی، عملکرد پایدار و بدون خطا را در محیطهای صنعتی با نویز الکترومغناطیسی بالا تضمین میکند.
بدنهی فشردهی کلید ComPacT NS800N با ابعاد 327×210×147 میلیمتر و وزن خالص ۱۴ کیلوگرم ساخته شده و در عین استحکام، فضای تابلو را به شکل مؤثری بهینه میکند. بدنه با درجه حفاظت IP40 / IK07، مقاومت بالایی در برابر گردوغبار و ضربه دارد و قابلیت ایزولاسیون کامل طبق استاندارد IEC 60947-2 را داراست.
کلید 33466S5 از نوع Self-Powered است؛ به این معنا که تغذیهی واحد حفاظتی مستقیماً از جریان عبوری مدار تأمین میشود و نیازی به منبع تغذیه خارجی ندارد. این ویژگی باعث کاهش هزینه نصب و افزایش قابلیت اطمینان عملکردی در شرایط قطع برق میشود.
طراحی هوشمند Micrologic 5.0 علاوه بر حفاظت، قابلیت نمایش جریان بار و وضعیت خطا از طریق نشانگرهای LED را نیز فراهم میسازد. زمان تأخیر کوتاهمدت قابل تنظیم (۰٫۱ تا ۰٫۴ ثانیه) از آسیب به تجهیزات پاییندست جلوگیری کرده و با عملکرد دقیق LSI، حفاظت جامع الکتریکی را فراهم میکند.
دوام بالای این کلید یکی از ویژگیهای برجسته آن است؛ عمر الکتریکی ۵۰۰۰ سیکل در ۴۴۰V و دوام مکانیکی ۱۰٬۰۰۰ سیکل تضمین میکند که در کاربردهای مداوم و سنگین، پایداری و دقت عملکرد حفظ شود.
کلید اتوماتیک NS800N دارای تأییدیههای IEC 60947-2، RoHS، REACh و برچسب Green Premium است. این محصول با طراحی سازگار با محیط زیست و مواد فاقد PVC تولید شده و دارای ردپای کربن بسیار پایین ۵۵۱ kg CO₂ eq میباشد.
شرایط کاری این مدل گسترده است؛ در دمای محیطی بین –25 تا +70°C، رطوبت تا ۹۵٪ بدون میعان و ارتفاع تا ۵۰۰۰ متر، عملکردی پایدار ارائه میدهد. این ویژگیها آن را به گزینهای ایدهآل برای تابلوهای اصلی قدرت در صنایع فولاد، نفت و گاز، پتروشیمی، مراکز داده و نیروگاهها تبدیل کرده است.
کلید 33466S5 قابلیت اتصال انواع اکسسوریهای اصلی Schneider Electric از جمله MX (شنت تریپ)، MN (آندرولتاژ)، SD/SDE کنتاکتها و ماژولهای ZSI را دارد تا با سیستمهای کنترل و مانیتورینگ مدرن یکپارچه شود.
در طراحی نسل جدید ComPacT NS, نصب آسان، تعمیرات سریع و سازگاری کامل با ماژولهای کمکی از نقاط قوت اصلی محسوب میشود. این کلید برای استفاده در تابلوهای اصلی برق، سیستمهای توزیع هوشمند و صنایع با نیاز حفاظتی بالا ساخته شده است.
شرکت صنعت روز بهعنوان نماینده و تأمینکننده رسمی محصولات Schneider Electric در ایران، مدل 33466S5 را با گارانتی ۱۸ ماهه شرکتی، تضمین اصالت کالا و پشتیبانی فنی ۲۴ ساعته ارائه میکند تا مهندسان، پیمانکاران و طراحان صنعتی با اطمینان کامل از کیفیت و دوام آن استفاده کنند.
برخی از ویژگی های این نسل از کلید اتوماتیک اشنایدر سری NS:
ComPacT NS مجموعهای از کلیدهای اتوماتیک قدرت (Circuit Breakers) است که با قابلیت اندازهگیری و پایش داخلی توان و انرژی (Built-in Power & Energy Metering) طراحی شدهاند تا کنترل و مدیریت شبکههای برق صنعتی را هوشمندتر و دقیقتر کنند.
این سری، محدودهی جریان نامی از ۶۳۰ تا ۳۲۰۰ آمپر را پوشش میدهد و برای سیستمهای توزیع برق صنعتی، ساختمانی و زیرساختی کاربرد دارد.
واحد کنترلی الکترونیکی Micrologic در این کلیدها، امکان اندازهگیری، تحلیل و حفاظت هوشمند مدار را فراهم میکند تا از عملکرد بهینه، ایمن و پیوسته تجهیزات اطمینان حاصل شود.
سری ComPacT NS شامل مجموعهای بهینهشده از تجهیزات جانبی و کمکی (Auxiliaries & Accessories) است که بهصورت قابل نصب در محل (Field Installable) طراحی شدهاند و انعطاف بالایی در پیکربندی سیستم ارائه میدهند.
طراحی انعطافپذیر این کلیدها، امکان نصب در هر موقعیت دلخواه (عمودی یا افقی) را فراهم میسازد و میتوان آنها را هم در تابلو برق (Switchboard) و هم بهصورت دیواری (Wall-Mounted) نصب کرد.
کاربرد در صنایع مختلف:
تابلوهای اصلی قدرت، صنایع فولاد و سیمان، پالایشگاهها، مراکز داده، خطوط تولید خودکار، نیروگاهها و زیرساختهای هوشمند انرژی.
