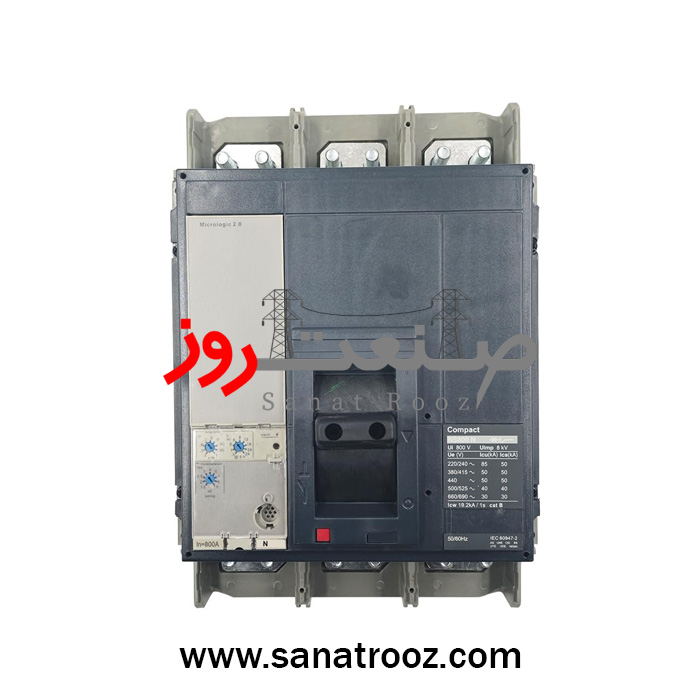

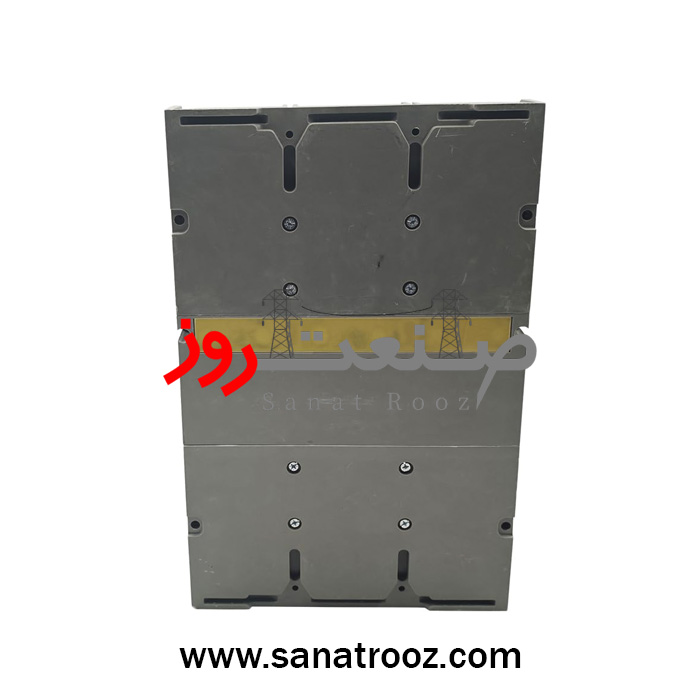

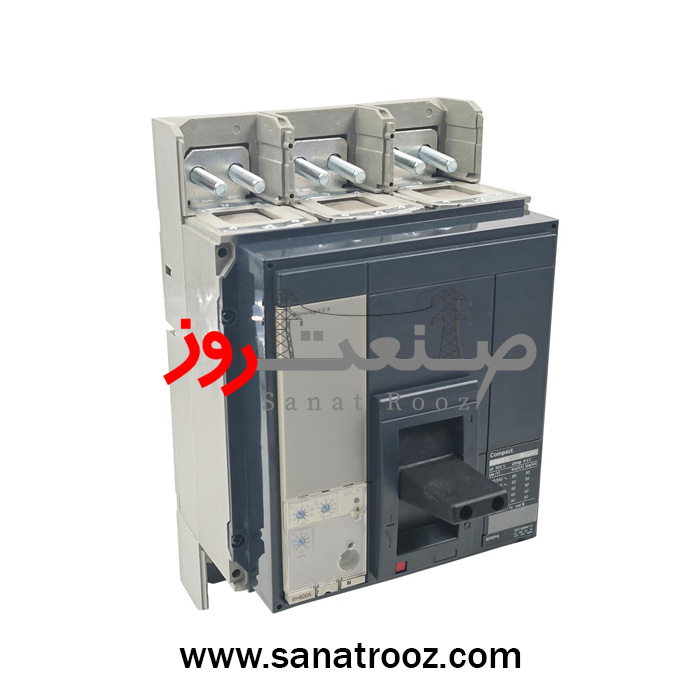

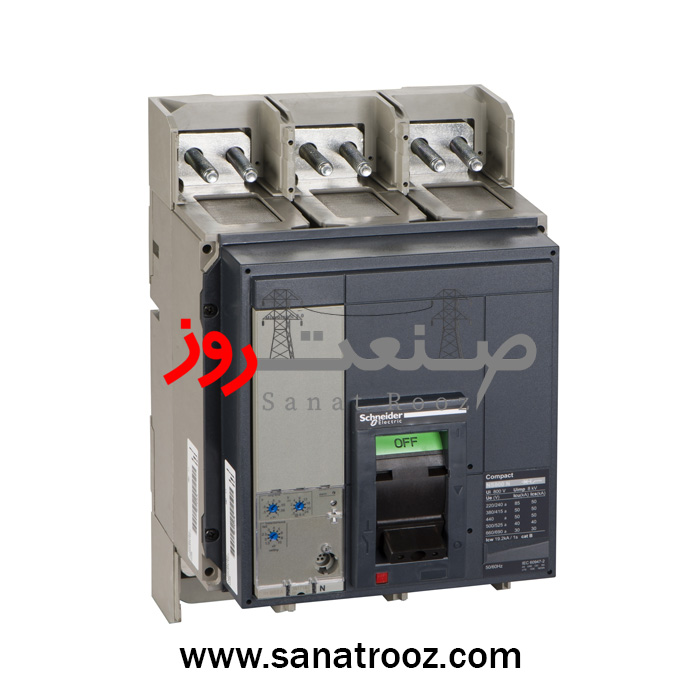

کليد اتوماتیک 800 آمپر سه پل 70KA با میکرلوژیک 5.0

کلید اتوماتیک سه‌پل اشنایدر الکتریک مدل 33467S5 از خانواده‌ی ComPacT NS800H، ترکیبی از قدرت، ایمنی و طراحی مهندسی نسل جدید است. این کلید با جریان نامی ۸۰۰ آمپر و قدرت قطع ۷۰kA در ۴۱۵ ولت AC، برای سیستم‌های اصلی توزیع انرژی در محیط‌های صنعتی سنگین طراحی شده است.

در قلب این کلید، واحد حفاظتی Micrologic 5.0 آنالوگ قرار دارد که عملکردی دقیق و قابل اعتماد ارائه می‌دهد. این ماژول با حفاظت سه‌گانه‌ی LSI، پارامترهای Ir، Isd، Ii را در محدوده‌های ۰٫۴ تا ۱۵ برابر جریان نامی کنترل می‌کند و با حافظه‌ی حرارتی ۲۰ دقیقه‌ای، مانع از قطع ناگهانی در نوسانات می‌شود.

برخلاف کلیدهای نسل قدیم، سری NS800H دارای مکانیسم Self-Powered است که انرژی لازم برای عملکرد حفاظتی را از خود مدار تأمین می‌کند؛ این ویژگی باعث حذف نیاز به منبع تغذیه خارجی و افزایش قابلیت اطمینان در شرایط بحرانی می‌شود.

Micrologic 5.0 علاوه بر حفاظت، امکان مشاهده‌ی وضعیت بار و خطا از طریق نشانگرهای LED را فراهم می‌سازد. تأخیر زمانی قابل تنظیم بین ۰٫۱ تا ۰٫۴ ثانیه در مدارهای اتصال کوتاه کوتاه‌مدت، از آسیب به تجهیزات پایین‌دست جلوگیری کرده و انعطاف عملکردی بالایی ایجاد می‌کند.

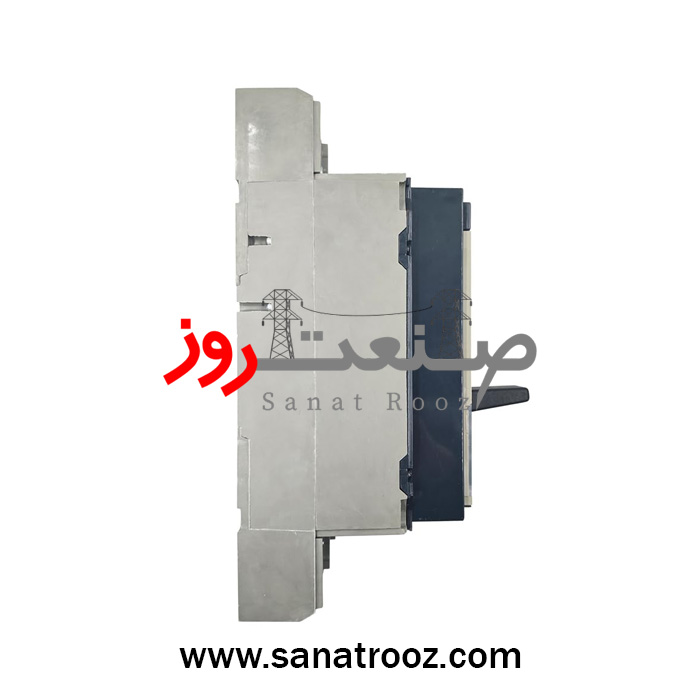

بدنه‌ی کلید ComPacT NS800H با ابعاد ۳۲۷×۲۱۰×۱۴۷ میلی‌متر و وزن خالص ۱۴٫۲ کیلوگرم طراحی فشرده‌ای دارد که فضای تابلو را بهینه کرده و نصب آن را ساده می‌کند. جنس بدنه و ترمینال‌ها مطابق با استاندارد IEC 60947-2 بوده و قابلیت ایزولاسیون کامل (Fully Isolating) را ارائه می‌دهد.

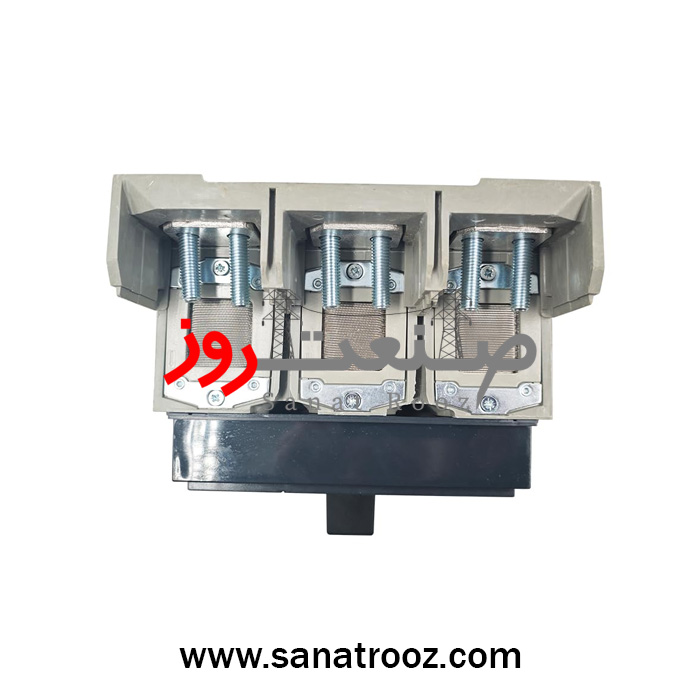

از نظر دوام، کلید 33467S5 با ۱۰٬۰۰۰ سیکل مکانیکی و ۵٬۰۰۰ سیکل الکتریکی در ۴۴۰ ولت، یکی از بادوام‌ترین محصولات اشنایدر محسوب می‌شود. گشتاور نصب ترمینال‌ها ۲۵ نیوتن‌متر تعیین شده تا اتصال کاملاً مطمئن برقرار گردد.

در بخش حفاظتی، واحد Micrologic 5.0 سه لایه دفاعی قدرتمند ایجاد می‌کند:

• Long-Time: برای حفاظت اضافه‌بار طولانی‌مدت، قابل تنظیم از ۰٫۴ تا ۱×In با تأخیر زمانی ۱۲٫۵ تا ۶۰۰ ثانیه

• Short-Time: برای خطاهای گذرا با دامنه‌ی ۱٫۵ تا ۱۰×Ir و تأخیر ۰٫۱ تا ۰٫۴ ثانیه

• Instantaneous: برای خطاهای لحظه‌ای با تنظیم از ۲ تا ۱۵×In

این کلید با گواهی‌های بین‌المللی IEC، RoHS، REACh و نشان Green Premium عرضه می‌شود. در ساخت آن هیچ ماده‌ی PVC یا هالوژن استفاده نشده و طبق گزارش ENVPEP2201001EN، ردپای کربن آن تنها ۵۶۱ kg CO₂ eq است؛ عددی که سازگاری کامل با اهداف پایداری زیست‌محیطی دارد.

ویژگی دیگر این مدل، سازگاری کامل با تمامی تجهیزات جانبی اشنایدر است؛ از جمله MX (شنت تریپ)، MN (آندرولتاژ)، SD/SDE کنتاکت کمکی و ماژول ZSI جهت هماهنگی منطقه‌ای در تابلوهای اصلی قدرت.

کلید 33467S5 برای شرایط محیطی سخت نیز طراحی شده است. دامنه دمای کاری آن از –25 تا +70°C بوده و تا ارتفاع ۵۰۰۰ متر بدون افت عملکرد به‌کار می‌رود. رطوبت مجاز تا ۹۵٪ بدون میعان، تضمین‌کننده‌ی پایداری در مناطق مرطوب و گرمسیری است.

در طراحی سری NS800H، تمرکز اصلی بر سه اصل اشنایدر بوده است: ایمنی اپراتور، دوام تجهیزات و بهره‌وری انرژی. این کلید با درجه حفاظت IP40 / IK07، ایمنی فیزیکی بالا و قابلیت کارکرد در مدارهای پرقدرت را به‌صورت هم‌زمان فراهم می‌کند.

از نظر فنی، کلید دارای قدرت قطع نهایی ۷۰kA در ۴۱۵V و قدرت سرویس ۷۰kA در ۲۲۰ تا ۴۴۰V است. در شبکه‌های صنعتی، این مقدار باعث پایداری کامل در برابر جریان‌های خطای شدید می‌شود.

کلید اشنایدر مدل 33467S5 به دلیل ترکیب دقت در تنظیمات LSI، بدنه مقاوم و طراحی فشرده، یکی از انتخاب‌های اصلی برای تابلوهای برق نیروگاه‌ها، صنایع فولاد، پتروشیمی و مراکز داده محسوب می‌شود.

شرکت صنعت روز به عنوان تأمین‌کننده‌ی رسمی Schneider Electric در ایران، این محصول را با گارانتی ۱۸ ماهه، تضمین اصالت و پشتیبانی فنی ۲۴ ساعته ارائه می‌کند تا کاربران صنعتی با اطمینان از کیفیت، دوام و دقت حفاظتی از آن استفاده کنند.

کاربرد در صنایع مختلف:

تابلوهای اصلی برق، نیروگاه‌ها، صنایع فولاد و سیمان، پالایشگاه‌ها، خطوط تولید خودکار، مراکز داده و زیرساخت‌های هوشمند انرژی.
