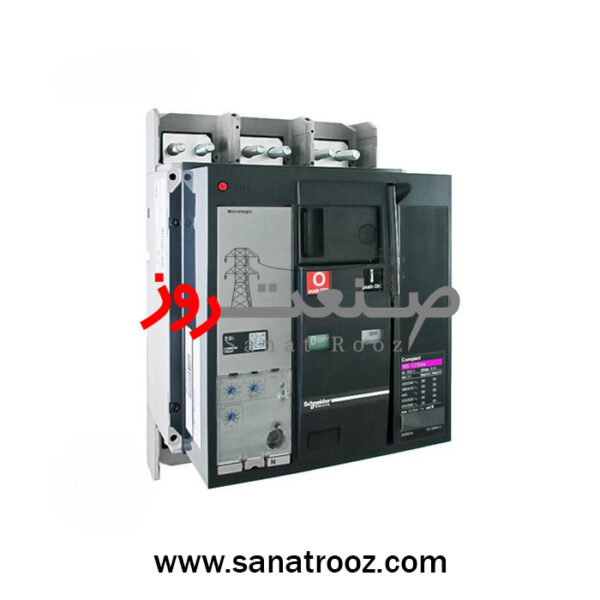

کليد اتوماتیک 1250 آمپر موتوردار 70KA سری NS اشنایدر با میکرلوژیک 5.0
کلید اتوماتیک 1250 آمپر موتوردار 70KA سری NS اشنایدر مدل 33479MM5 از خانوادهی ComPacT NS1250H، یکی از پیشرفتهترین تجهیزات حفاظتی در حوزه توزیع انرژی صنعتی است که توسط شرکت Schneider Electric طراحی و با بالاترین سطح ایمنی تولید شده است. این کلید سهپل فیکس با مکانیزم موتوردار داخلی، برای قطع و وصل مدارهای توان بالا بهصورت هوشمند و از راه دور به کار میرود.

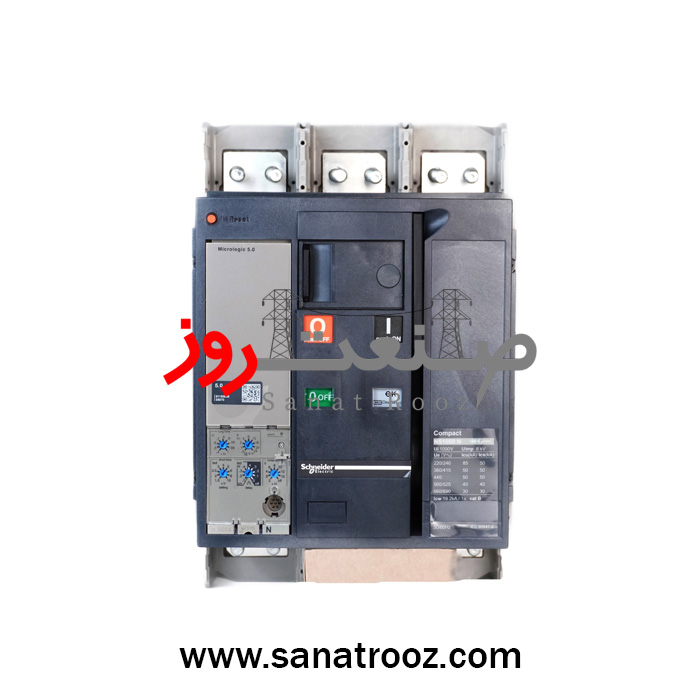

در قلب این کلید، واحد حفاظتی Micrologic 5.0 آنالوگ قرار دارد که حفاظتهای چهارگانه L (بلندمدت)، S (کوتاهمدت)، I (لحظهای) و G (نشتی زمین) را با دقت بالا و تنظیم مکانیکی ارائه میدهد. این سیستم آنالوگ نسل جدید، به مهندسان این امکان را میدهد تا بدون نیاز به رابط دیجیتال، پارامترهای جریان و زمان قطع را بهصورت دستی و کاملاً دقیق تنظیم کنند.
ظرفیت قطع این کلید برابر با 70kA در 415V AC است که آن را در رده کلاس H (High Breaking Capacity) قرار میدهد. چنین ظرفیتی، امکان محافظت از شبکههای صنعتی در برابر شدیدترین جریانهای اتصال کوتاه را فراهم میسازد. کلید 33479MM5 قادر است در ولتاژ کاری 690 ولت AC و دمای محیطی تا 70 درجه سانتیگراد عملکردی پایدار و مطمئن داشته باشد.
ظرفیت قطع (Breaking Capacity)
| ولتاژ نامی (AC) | ظرفیت قطع نهایی (Icu) | ظرفیت قطع سرویس (Ics) | استاندارد مرجع |
|---|---|---|---|
| 220 / 240 V | 85 kA | 37 kA | IEC 60947-2 |
| 380 / 415 V | 70 kA | 37 kA | IEC 60947-2 |
| 440 V | 65 kA | 37 kA | IEC 60947-2 |
| 500 / 525 V | 50 kA | 30 kA | IEC 60947-2 |
| 660 / 690 V | 42 kA | 22 kA | IEC 60947-2 |
کلاس عملکرد: H (High Breaking Capacity – 70kA @ 415V AC)
توان تحمل اتصال کوتاه لحظهای: 19.2kA به مدت 1 ثانیه
توان تلفاتی در بار کامل: 44 وات
محدوده فرکانس کاری: 50/60 هرتز
موتور فرمان داخلی این مدل با ولتاژ 200 تا 240V AC کار میکند و امکان کنترل از راه دور (Remote Operation) را برای اپراتور فراهم میسازد. این ویژگی برای تابلوهای برق اتوماتیک، سیستمهای مانیتورینگ صنعتی و شبکههای هوشمند انرژی بسیار کاربردی است.
از نظر طراحی، بدنه این کلید از پلیمر تقویتشده ساخته شده و با ابعاد 210×327×147 میلیمتر و وزن 14 کیلوگرم، ضمن فشردگی، از مقاومت بالایی در برابر شوکهای مکانیکی و حرارتی برخوردار است. درجه حفاظت بدنه آن IP40 / IK07 بوده و به راحتی در تابلوهای توزیع فشار ضعیف نصب میشود.
واحد Micrologic 5.0 آنالوگ دارای سلکتورهای دقیق برای تنظیم پارامترهای حفاظتی است. در این سیستم، تأخیر حرارتی (tr) بین 12.5 تا 600 ثانیه و تأخیر کوتاهمدت (ts) بین 60 تا 300 میلیثانیه قابل انتخاب است. این انعطافپذیری سبب میشود تا هماهنگی حفاظتی (Selectivity) بین کلیدهای اصلی و فرعی به بهترین شکل برقرار گردد.
از نظر استاندارد، کلید اشنایدر مدل 33479MM5 دارای گواهیهای IEC 60947-2، ASTA و ASEFA است و مطابق با الزامات حفاظتی جهانی طراحی شده است. این کلید علاوه بر حفاظت، قابلیت اضافه شدن ماژولهایی مانند شنتتریپ، موتور فرمان، آلارم و ماژول Modbus RS485 را نیز دارد.
کاربرد این کلید در صنایع سنگین، نیروگاهها، پتروشیمی، صنایع فولاد، معادن، پالایشگاهها و پروژههای زیرساختی برقرسانی بسیار گسترده است. عملکرد سریع، قابلیت اطمینان بالا و دوام طولانیمدت باعث شده تا این مدل یکی از انتخابهای اصلی مهندسان در طراحی تابلوهای برق فشار ضعیف باشد.
از نظر دوام، کلید 33479MM5 تا 10,000 سیکل مکانیکی و 2,000 سیکل الکتریکی را پشتیبانی میکند. توان تلفاتی آن 44 وات است که راندمان انرژی بالایی را در حین عملکرد تضمین میکند.
در زمینهی زیستمحیطی، این مدل با استاندارد جهانی Green Premium اشنایدر همسو بوده و از مواد فاقد PVC و قابل بازیافت ساخته شده است. بیش از 90٪ اجزای داخلی آن در پایان عمر مفید قابل بازیافت هستند.
شرکت صنعت روز بهعنوان تأمینکننده رسمی Schneider Electric در ایران، این محصول را با گارانتی ۱۸ ماهه، تضمین اصالت کالا و پشتیبانی فنی ۲۴ ساعته عرضه میکند. صنعت روز با مشاوره تخصصی رایگان به مهندسان برق و طراحان تابلو، انتخاب بهترین کلید اتوماتیک را برای پروژههای صنعتی تضمین مینماید.
کاربرد در صنایع مختلف:
نیروگاهها، تابلوهای MCC، صنایع فولاد و سیمان، پروژههای نفت و گاز، مراکز داده، کارخانههای تولیدی، تأسیسات زیرساختی و سیستمهای برق ساختمانی بزرگ.
