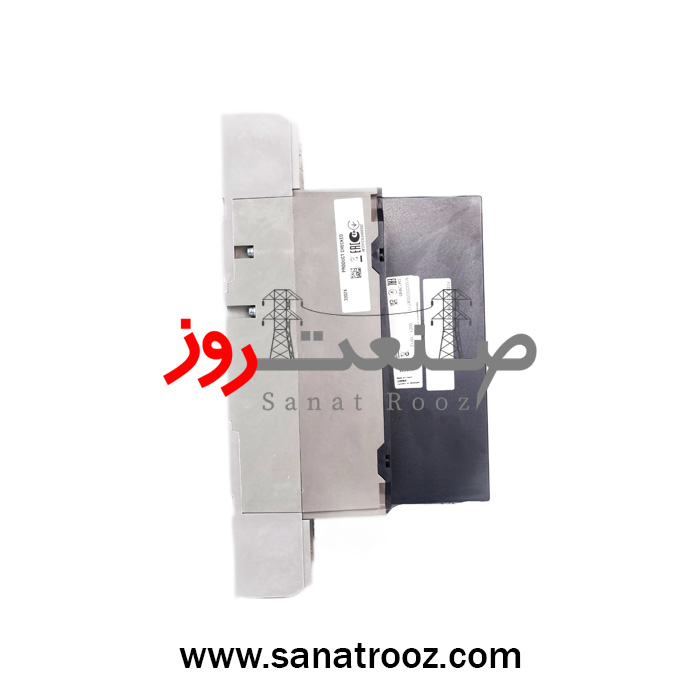

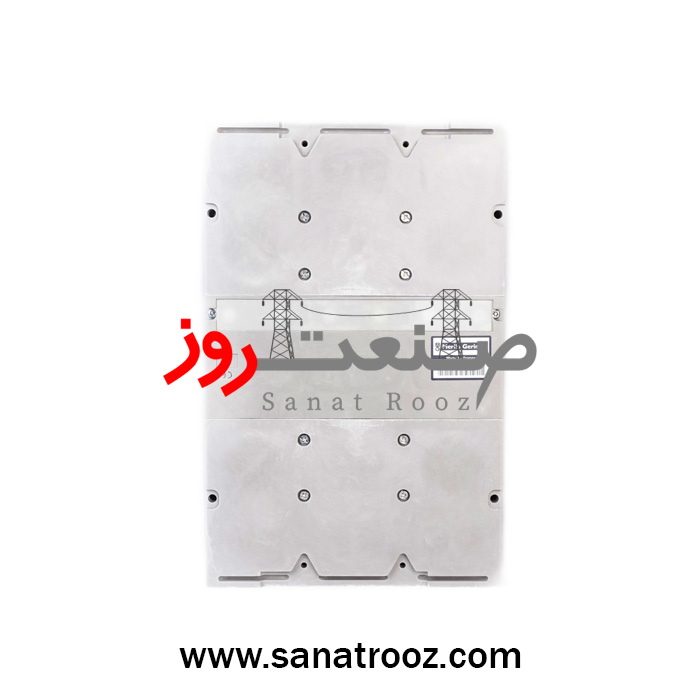

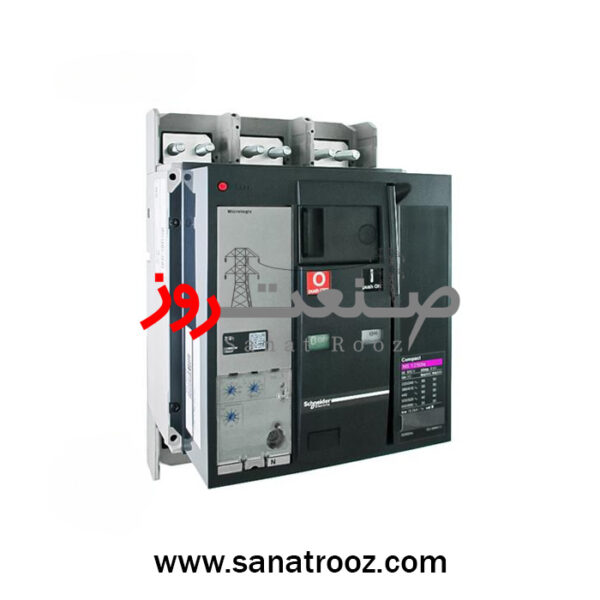

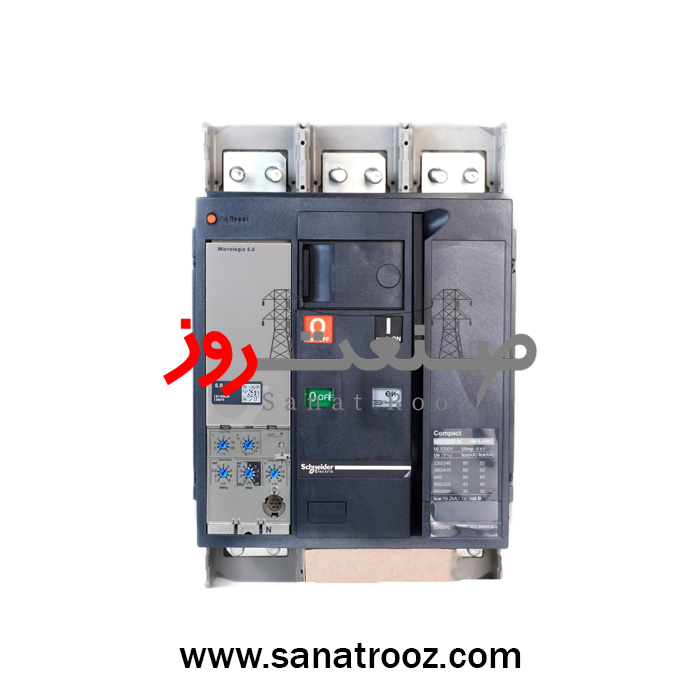

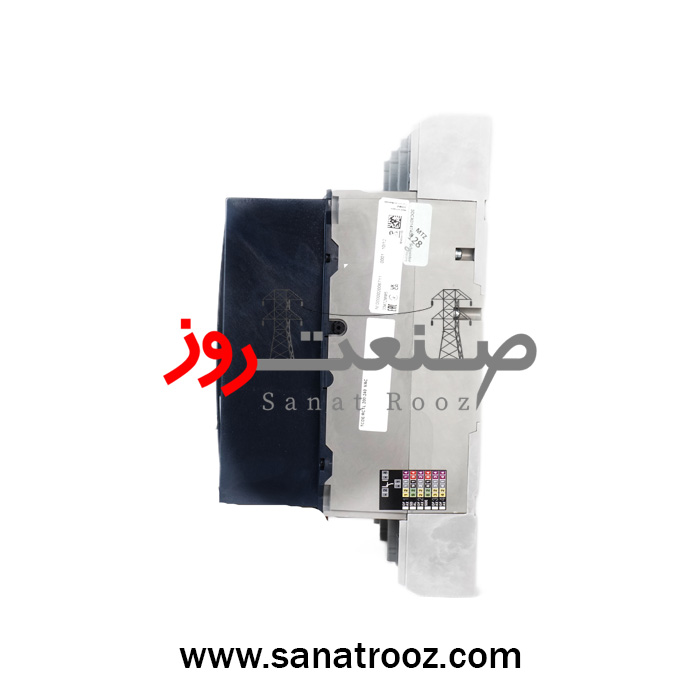

کليد اتوماتیک 1600 آمپر موتوردار 70KA سری NS اشنایدر با میکرلوژیک 2.0
کلید اتوماتیک 1600 آمپر موتوردار 70KA سری NS اشنایدر مدل 33483MM2 از خانوادهی قدرتمند ComPacT NS1600H، یکی از پیشرفتهترین تجهیزات حفاظتی اشنایدر الکتریک برای شبکههای توزیع توان فشار ضعیف محسوب میشود. این کلید سهپل، با طراحی مستحکم و عملکرد دقیق، حفاظت کامل مدار را در برابر اضافهبار (L) و اتصال کوتاه لحظهای (I) فراهم میکند.
این مدل از کلاس H (High Breaking Capacity) است و با ظرفیت قطع 70kA در ولتاژ 415V AC، ایمنی بینظیری را در برابر جریانهای خطای بالا تضمین میکند. عملکرد کلید بر پایهی واحد Micrologic 2.0 آنالوگ است که بهصورت مکانیکی و دقیق، جریانهای حفاظتی را تنظیم کرده و پاسخ سریع در شرایط اضطراری ارائه میدهد.
میکرولوژیک 2.0 آنالوگ با وجود سادگی، دقتی بسیار بالا در تنظیم جریان بلندمدت و لحظهای دارد و امکان انتخاب در ۹ موقعیت مختلف را فراهم میسازد. در این واحد، تنظیم حرارتی و مغناطیسی مدار با سلکتورهای دوار انجام میشود تا هماهنگی حفاظتی کامل میان کلیدهای بالادست و پاییندست برقرار گردد.
از نظر فنی، کلید 33483MM2 دارای ولتاژ کاری 690V AC و جریان نامی 1600 آمپر در دمای 50°C است و بهصورت موتوردار (Motorized) طراحی شده تا بتواند از راه دور، به وسیله ولتاژ فرمان 200 تا 240V AC قطع و وصل شود. این ویژگی آن را برای تابلوهای برق با کنترل اتوماتیک و سیستمهای مانیتورینگ صنعتی ایدهآل میسازد.
ساختار مقاوم این کلید با بدنهای فشرده و استاندارد IP40 در برابر گردوغبار و اجسام خارجی محافظت شده است. همچنین، درجه حفاظت IK07 تضمین میکند که حتی در شرایط ارتعاش و شوک مکانیکی، عملکرد کلید بدون خطا باقی بماند.
در بخش عملکرد حفاظتی، میکرولوژیک 2.0 با دو بخش اصلی L (Long Time) و I (Instantaneous) طراحی شده است. بخش حرارتی (L) وظیفهی محافظت طولانیمدت در برابر اضافهبار را دارد، درحالیکه بخش مغناطیسی (I) برای قطع فوری در زمان اتصال کوتاه فعال میشود. این ترکیب باعث میشود تا مدار نهتنها ایمن، بلکه در زمان واقعی کنترل شود.
کلید اتوماتیک 33483MM2 با توان تحمل اتصال کوتاه لحظهای 19.2kA به مدت 1 ثانیه و توان تلفاتی 74 وات در بار کامل، راندمان بالایی در عملکرد صنعتی دارد. این مدل، دوام مکانیکی 10,000 سیکل و دوام الکتریکی 5,000 سیکل را تضمین کرده و طول عمر مفید بسیار بالایی در محیطهای کاری سخت دارد.
از نظر استاندارد، کلید NS1600H مطابق با IEC 60947-2 طراحی شده و قابلیت ایزولاسیون کامل مدار را دارد. وجود نشانگر LED قرمز برای اعلام خطا و LED زرد برای هشدار اضافهبار، فرآیند نگهداری و عیبیابی را برای مهندسان سادهتر میکند.
در صنایع سنگین مانند فولاد، نفت و گاز، سیمان و نیروگاهها، این کلید یکی از مطمئنترین گزینهها برای حفاظت فیدرها، ژنراتورها و سیستمهای توزیع توان است. توانایی کار در بازه دمایی منفی 25 تا مثبت 70 درجه سانتیگراد و رطوبت 95٪ بدون افت کارایی، گواهی از کیفیت ساخت فوقالعاده آن دارد.
ظرفیت قطع (Breaking Capacity)
| ولتاژ نامی (AC) | ظرفیت قطع نهایی (Icu) | ظرفیت قطع سرویس (Ics) | استاندارد مرجع |
|---|---|---|---|
| 220 / 240 V | 85 kA | 37 kA | IEC 60947-2 |
| 380 / 415 V | 70 kA | 37 kA | IEC 60947-2 |
| 440 V | 65 kA | 37 kA | IEC 60947-2 |
| 500 / 525 V | 50 kA | 30 kA | IEC 60947-2 |
| 660 / 690 V | 42 kA | 22 kA | IEC 60947-2 |
سطح عملکرد: کلاس H (High Breaking Capacity – 70kA @ 415V AC)
توان تحمل اتصال کوتاه لحظهای: 19.2kA به مدت 1 ثانیه
توان تلفاتی در بار نامی: 74 وات
این محصول با شعار جهانی اشنایدر “Use Better, Use Longer, Use Again” تولید شده و از مواد قابل بازیافت، فاقد PVC و سازگار با محیط زیست ساخته شده است. شرکت اشنایدر با تعهد به پایداری انرژی، در این محصول از بستهبندیهای مقوایی بازیافتی استفاده کرده است.
شرکت صنعت روز به عنوان تأمینکننده رسمی Schneider Electric در ایران، کلید اتوماتیک 33483MM2 را به همراه گارانتی ۱۸ ماهه، تضمین اصالت کالا و پشتیبانی فنی ۲۴ ساعته ارائه میدهد. خریداران میتوانند از مشاوره تخصصی مهندسان صنعت روز برای انتخاب مناسبترین کلید بر اساس نوع شبکه و بار بهرهمند شوند.
کاربرد در صنایع مختلف:
نیروگاهها، تابلوهای MCC، مراکز داده (Data Center)، پالایشگاهها، پروژههای نفت و گاز، خطوط تولید فولاد و صنایع ساختمانی سنگین.
