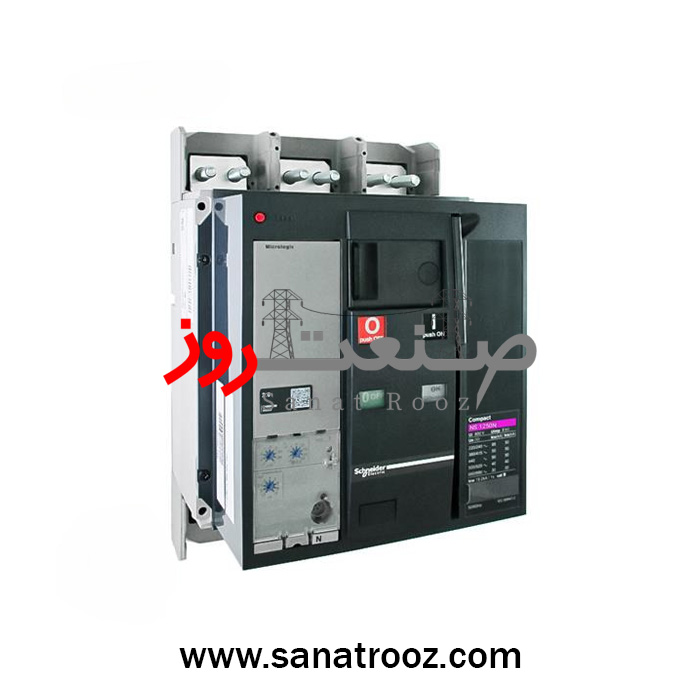

کليد اتوماتیک 1600 آمپر موتوردار 70KA سری NS اشنایدر با میکرلوژیک 5.0
کلید اتوماتیک 1600 آمپر موتوردار 70KA سری NS اشنایدر مدل 33483MM5 از سری ComPacT NS1600H، یکی از حرفهایترین تجهیزات حفاظتی Schneider Electric برای شبکههای فشار ضعیف است. این کلید سهپل با ساختار فیکس و مکانیزم موتوردار داخلی 240V AC، حفاظت کامل و قابل تنظیم را در مدارهای اصلی صنعتی فراهم میکند.

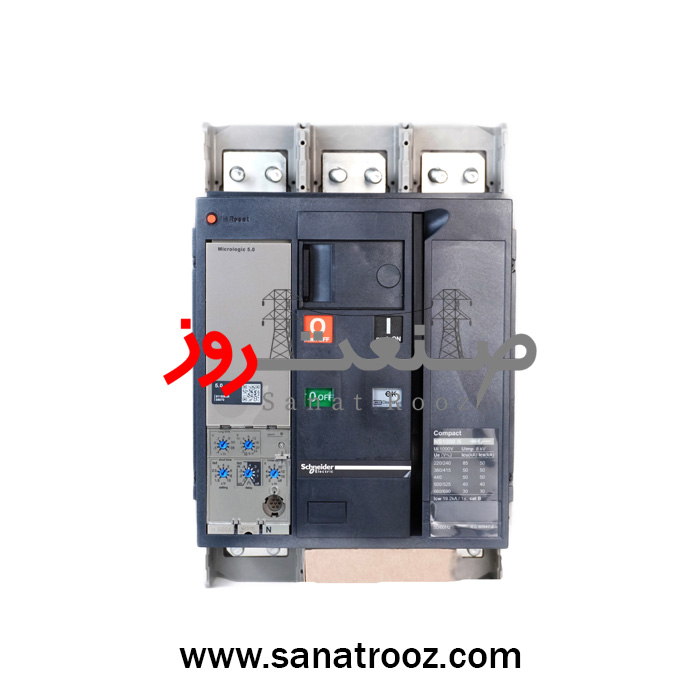

در قلب این کلید، واحد Micrologic 5.0 آنالوگ قرار دارد که نسل ارتقاءیافتهای از تریپ یونیتهای حفاظتی اشنایدر است. این واحد با ساختار مکانیکی دقیق، چهار حفاظت کلیدی L (بلندمدت)، S (اتصال کوتاه تأخیری)، I (لحظهای) و G (نشتی زمین) را بهصورت آنالوگ تنظیم میکند. دقت بالای سلکتورهای تنظیم، کنترل کامل جریان و زمان قطع را به کاربر میدهد بدون نیاز به نمایشگر یا منوهای دیجیتال.
این کلید با جریان نامی 1600 آمپر و ولتاژ کاری 690 ولت AC در کلاس H (ظرفیت قطع 70kA در 415V AC) طراحی شده و توان تحمل جریانهای لحظهای تا 19.2kA به مدت 1 ثانیه را دارد. عملکرد سریع و قابل اعتماد آن مانع از آسیب به تجهیزات در اثر خطاهای ناگهانی میشود.
میکرولوژیک 5.0 آنالوگ با ترکیب سادگی و دقت بالا، مناسب پروژههایی است که در آنها نیاز به حفاظت چندمرحلهای بدون پیچیدگی دیجیتال وجود دارد. سلکتورهای مکانیکی آن امکان تنظیم دقیق پارامترهای حرارتی و مغناطیسی را فراهم میکنند، تا کلید بهصورت هوشمند متناسب با شرایط شبکه واکنش نشان دهد.
در بخش طراحی، کلید 33483MM5 دارای بدنهای فشرده با ابعاد 210×327×147 میلیمتر و وزن 18.9 کیلوگرم است. موتور فرمان داخلی آن به کمک ولتاژ 200 تا 240V AC قادر است کلید را از راه دور قطع یا وصل کند، که این قابلیت در تابلوهای برق اتوماسیون صنعتی بسیار کارآمد است.
کلید اتوماتیک اشنایدر 33483MM5 با استاندارد IEC 60947-2 کاملاً منطبق بوده و با درجه حفاظت IP40 / IK07 در برابر گردوغبار، رطوبت و ضربه مقاوم است. طول عمر مکانیکی آن 10,000 سیکل و دوام الکتریکی آن 2,000 سیکل در ولتاژ 690V AC میباشد که نشاندهندهی دوام فوقالعاده در شرایط کاری سنگین است.
از لحاظ حفاظتی، این کلید توانایی تنظیم محدودهی بلندمدت (L) بین 0.4 تا 1 × In و محدوده لحظهای (I) بین 1.5 تا 10 × Ir را دارد. زمان تأخیر حرارتی نیز بین 12.5 تا 600 ثانیه قابل انتخاب است که امکان هماهنگی کامل با سایر کلیدها در شبکه را فراهم میکند.
تنظیمات حفاظتی (Protection Settings)
| نوع حفاظت | محدوده تنظیم | توضیحات فنی |
|---|---|---|
| L – حفاظت بلندمدت (Long Time) | 0.4 تا 1 × In (1600A) | تنظیم حفاظت حرارتی در برابر اضافهبار با سلکتور مکانیکی |
| tr – زمان تأخیر حرارتی (Thermal Delay) | 12.5 تا 600 ثانیه در 1.5×Ir / 0.5 تا 24 ثانیه در 6×Ir | تأخیر زمانی جهت هماهنگی حفاظتی بین کلیدهای اصلی و فرعی |
| S – حفاظت کوتاهمدت تأخیری (Short Time) | 1.5 تا 10 × Ir | حفاظت در برابر اتصال کوتاه با زمان تأخیر قابل تنظیم |
| ts – زمان تأخیر کوتاهمدت (Short Time Delay) | 60 تا 300 میلیثانیه | فعالسازی قطع انتخابی (Selective Tripping) |
| I – حفاظت لحظهای (Instantaneous) | 1.5 تا 10 × Ir | حفاظت سریع مغناطیسی در برابر اتصال کوتاه ناگهانی |
| G – حفاظت نشتی زمین (Ground Fault) | 0.2 تا 1 × Ir | فعالسازی حفاظت جریان نشتی زمین (Earth Leakage) در سیستمهای حساس |
| حافظه حرارتی (Thermal Memory) | 20 دقیقه | ذخیره وضعیت گرمایی جهت جلوگیری از خطای تکراری ناشی از دمای باقیمانده |
| قفل مکانیکی تنظیمات | دارد | جلوگیری از تغییر ناخواسته پارامترهای حفاظتی در حین بهرهبرداری |
سری NS1600H با بهرهگیری از فناوریهای حفاظتی اشنایدر، در پروژههای صنعتی حساس مانند نیروگاهها، پالایشگاهها، صنایع فولاد، کارخانههای تولید سیمان و مراکز داده مورد استفاده قرار میگیرد. توان بالای قطع، دقت عملکرد و ایمنی ساختاری بالا، این مدل را به یکی از محبوبترین کلیدهای سهپل موتوردار در صنعت برق تبدیل کرده است.
این کلید از نظر زیستمحیطی نیز در چارچوب برنامه جهانی اشنایدر تحت عنوان “Green Premium” تولید شده و فاقد PVC است. همچنین بیش از ۹۰٪ قطعات آن در پایان عمر کاری قابل بازیافت میباشند.
شرکت صنعت روز به عنوان تأمینکننده رسمی Schneider Electric در ایران، مدل 33483MM5 را با گارانتی ۱۸ ماهه، تضمین اصالت کالا، مشاوره فنی تخصصی و پشتیبانی ۲۴ ساعته عرضه میکند. خریداران میتوانند با تکیه بر خدمات صنعت روز، از کارایی و ایمنی کامل در سیستمهای توزیع برق خود اطمینان داشته باشند.
کاربرد در صنایع مختلف:
نیروگاههای برق، تابلوهای MCC، پروژههای نفت و گاز، صنایع فولاد و سیمان، مراکز داده، خطوط توزیع توان و تابلوهای فشار ضعیف.
